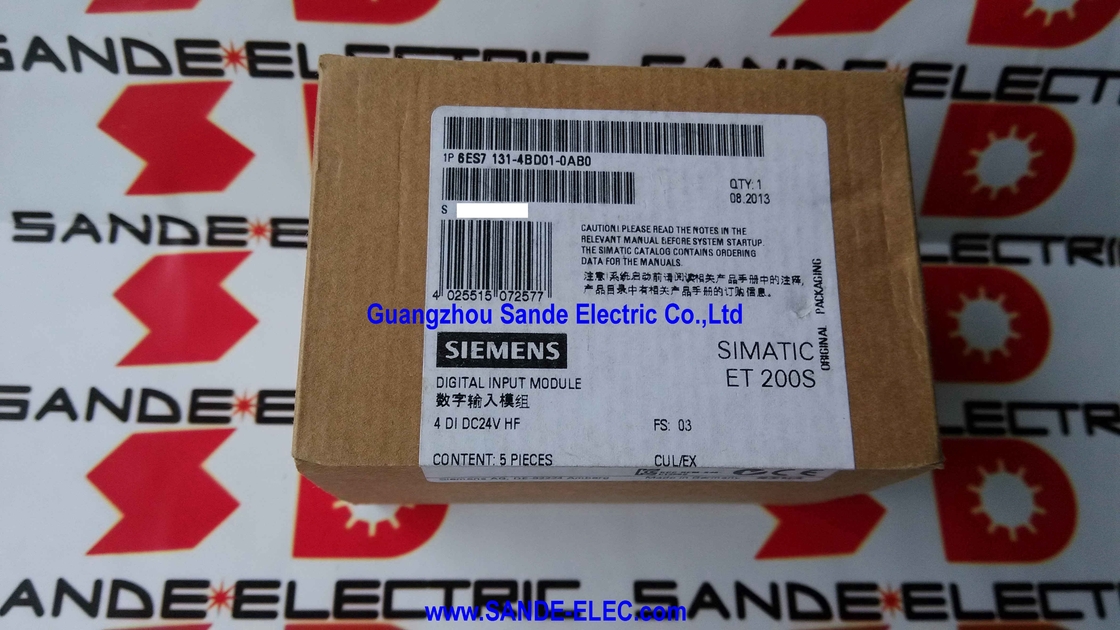

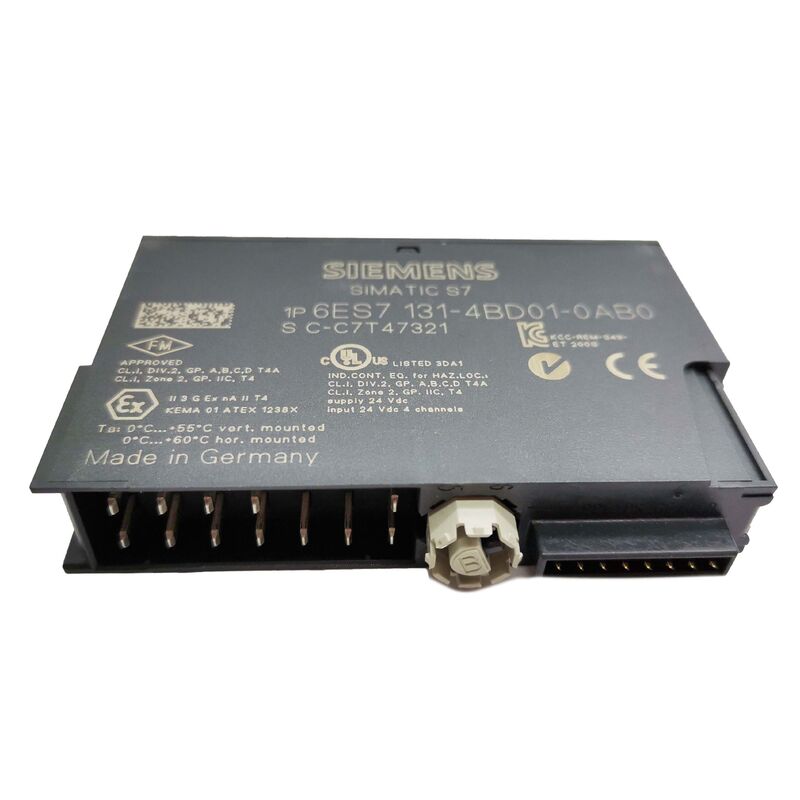

Siemens 6ES7131-4BD01-0AB0∙ SIMATIC ET 200S डिजिटल इलेक्ट्रॉनिक मॉड्यूल 4DI DC24V HF ∙ 4 इनपुट, 24V DC, हाई फीचर, 15 मिमी, हॉट-स्वैपेबल, एलईडी डायग्नोस्टिक्स

अवलोकन

दसीमेंस 6ES7131-4BD01-0AB0है 4DI DC24V HF ′′ SIMATIC ET 200S वितरित I/O प्रणाली के लिए 4-चैनल 24V DC डिजिटल इनपुट मॉड्यूल का हाई फीचर वेरिएंट।

ET 200S टर्मिनल मॉड्यूल रेल पर 15 मिमी चौड़ाई पर बैठे, यह S7 परिवार में सबसे संकीर्ण इलेक्ट्रॉनिक मॉड्यूल में से एक है, and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below, सिग्नल प्रोसेसिंग उपरोक्त इलेक्ट्रॉनिक्स मॉड्यूल में रहती है।

ईटी 200एस प्रणाली का डिजाइन दर्शन मशीन के कार्यवाहक और सेंसर कनेक्शन बिंदुओं पर यथासंभव मशीन के करीब वितरित I/O रखना था।बजाय एक केंद्रीय कैबिनेट के लिए वापस संकेत केबल रूटिंग की.

प्रत्येक ET 200S स्टेशन को एक हेड मॉड्यूल (IM 151-x) से बनाया गया है जो PROFIBUS DP या PROFINET कनेक्शन को संभालता है,बाद में पावर मॉड्यूल और इलेक्ट्रॉनिक्स मॉड्यूल मशीन की आवश्यकता में विन्यास में.

क्योंकि प्रत्येक इलेक्ट्रॉनिक्स मॉड्यूल अपनी भौतिक रूप से अलग इकाई है, विन्यास पूरी तरह से दानेदार हैः एक विशिष्ट मशीन बिंदु पर तीन डिजिटल इनपुट और एक एनालॉग आउटपुट की आवश्यकता है?तीन 2डीआई मॉड्यूल और एक 2एओ मॉड्यूल, या अन्य संयोजनों को क्षमता के अपव्यय के बिना I/O आवश्यकताओं को सटीक रूप से पूरा करने के लिए इकट्ठा किया जा सकता है।

4डीआई एचएफ एक 15 मिमी स्लॉट में चार इनपुट प्रदान करता है जहां चार द्विआधारी सेंसरों का एक समूह निकटता स्विच, सीमा स्विच,फोटो-इलेक्ट्रिक सेंसरों को एक मशीन बिंदु पर कनेक्ट करने की आवश्यकता है.

-0AB0 हाई फीचर नामकरण इस मॉड्यूल को -0AA0 मानक संस्करण (6ES7131-4BD01-0AA0) से अलग करता है।

ईटी 200एस पारिस्थितिकी तंत्र में उच्च विशेषता मॉड्यूल आमतौर पर नैदानिक क्षमताओं, पैरामीटर असाइनमेंट विकल्पों,या मानक संस्करण द्वारा प्रदान किए गए बुनियादी इनपुट/आउटपुट फ़ंक्शन से परे अतिरिक्त कार्य मोड.

4डीआई के लिए, the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.

प्रमुख विनिर्देश

टर्मिनल मॉड्यूल प्रणाली ️ मॉड्यूल और टर्मिनल अलग क्यों होते हैं

इलेक्ट्रॉनिक्स मॉड्यूल और टर्मिनल मॉड्यूल के बीच ET 200S का विभाजन प्रणाली की सबसे व्यावहारिक इंजीनियरिंग सुविधाओं में से एक है,और यह सीधे कैसे 6ES7131-4BD01-0AB0 खरीदा और स्थापित किया जाता है प्रभावित करता है.

दटर्मिनल मॉड्यूलनिष्क्रिय भाग हैः यह डीआईएन रेल पर लगाया जाता है, जो फील्ड सेंसर से कनेक्ट होने वाले वायरिंग टर्मिनलों को प्रदान करता है, और इसमें कनेक्टर इंटरफ़ेस शामिल है जो इलेक्ट्रॉनिक्स मॉड्यूल को ऊपर से प्राप्त करता है।

टर्मिनल मॉड्यूल को जगह पर वायर्ड किया जाता है और स्थायी रूप से पैनल में रहता है। एक बार फील्ड केबल जुड़े और वायरिंग चालू हो जाने के बाद, टर्मिनल मॉड्यूल को फिर से छूने की आवश्यकता नहीं होती है।

दइलेक्ट्रॉनिक्स मॉड्यूल(यह इकाई) टर्मिनल मॉड्यूल पर ऊपर से क्लिप करती है।

इसमें सभी सक्रिय सिग्नल प्रोसेसिंग सर्किट्री, इनपुट फ़िल्टरिंग, करंट माप, एलईडी डिस्प्ले और ईटी 200एस बैकप्लेन बस के लिए डिजिटल इंटरफेस शामिल हैं।

इलेक्ट्रॉनिक्स मॉड्यूल को नीचे दिए गए टर्मिनल मॉड्यूल में एक भी तार को परेशान किए बिना हटाया और प्रतिस्थापित किया जा सकता है, जो वह तंत्र है जो गर्म स्वैपिंग को सक्षम करता हैःटर्मिनल मॉड्यूल वायर्ड और संचालित रहता हैकेवल इलेक्ट्रॉनिक्स मॉड्यूल बदलता है।

इस पृथक्करण से प्रत्यक्ष रखरखाव लाभ होता है। जब एक डिजिटल इनपुट मॉड्यूल उत्पादन के वर्षों के बाद विफल हो जाता है, तो प्रतिस्थापन में सेकंड लगते हैंनया 6ES7131-4BD01-0AB0 सम्मिलित करें, और सभी चार इनपुट चैनल तुरंत सेवा में वापस आ गए हैं।

कोई री-वायरिंग, कोई केबल लेबल की जाँच करने के लिए, कोई कनेक्शन के गलत वायरिंग का जोखिम नहीं है। टर्मिनल मॉड्यूल का वायरिंग एक बार कमीशन करता है; इलेक्ट्रॉनिक्स मॉड्यूल को आवश्यकतानुसार कई बार बदला जा सकता है।

4DI DC24V HF के लिए संगत टर्मिनल मॉड्यूल में TM-P15S23-A1, TM-P15C23-A1 और TM-P15N23-A1 शामिल हैं।लेपित, या विशिष्ट विन्यास टर्मिनल मॉड्यूल।

उच्च विशेषता बनाम मानक ️ -0एबी0 बनाम -0एए0 अंतर

4DI DC24V परिवार के भीतर, सीमेंस दो वेरिएंट प्रदान करता है जो एक ही बुनियादी इनपुट फ़ंक्शन साझा करते हैं लेकिन उनकी विस्तारित क्षमताओं में भिन्न होते हैं।

मानक संस्करण (6ES7131-4BD01-0AA0, प्रत्यय -0AA0) एक फिक्स्ड-फंक्शन मॉड्यूल हैः 24V DC पर 4 इनपुट, 3ms प्रतिक्रिया समय, चैनल एलईडी संकेतक और वायर्ड के अलावा कोई अतिरिक्त विन्यास नहीं.

यह सरल डिजिटल इनपुट अनुप्रयोगों के लिए उपयुक्त है जहां इनपुट को अतिरिक्त प्रसंस्करण के बिना पढ़ने और रिपोर्ट करने की आवश्यकता होती है।

हाई फीचर वेरिएंट (6ES7131-4BD01-0AB0, प्रत्यय -0AB0) पैरामीटर करने की क्षमता जोड़ता है।

मापदंडों को PROFIBUS DP/PROFINET विन्यास के माध्यम से मॉड्यूल को सौंपा जा सकता है, जिससे कार्यात्मक व्यवहार की अनुमति मिलती है, जैसे कि इनपुट वायर ब्रेक या शॉर्ट सर्किट पर नैदानिक अलार्म उत्पन्न करना,या इनपुट फ़िल्टर समय समायोजन ️ इंजीनियरिंग उपकरण से सेट किया जाना है और स्टेशन स्टार्टअप के हिस्से के रूप में मॉड्यूल पर डाउनलोड किया जाना है.

जब अनुप्रयोग के लिए पीएलसी को एक इनपुट सेंसर की आपूर्ति तार टूटने पर एक नैदानिक अलार्म प्राप्त करने की आवश्यकता होती है (शून्य रूप से 0 स्थिति पढ़ने के बजाय),उच्च विशेषता मॉड्यूल यह पता लगाने प्रदान करता है.

उन अनुप्रयोगों के लिए जिन्हें केवल चैनल निदान के बिना संपर्क बंद को पढ़ने की आवश्यकता होती है, मानक संस्करण पर्याप्त और कम महंगा है।

इनपुट सिग्नल संगतता

4DI DC24V HF मानक 24V DC दो तारों और तीन तारों के सेंसर संकेतों को स्वीकार करता है, जो यूरोपीय और अंतर्राष्ट्रीय मशीन उपकरण और कारखाने स्वचालन में प्रमुख संकेत प्रकार हैः

तीन तारों वाले पीएनपी (स्रोत प्रकार) निकटता सेंसर सीधे मॉड्यूल के इनपुट टर्मिनलों से जुड़ते हैं, सेंसर के स्विचिंग आउटपुट सक्रिय होने पर इनपुट को सकारात्मक चलाते हैं।

24V पर 7mA का इनपुट करंट लगभग सभी मानक पीएनपी निकटता स्विच की सिंक करंट क्षमता के भीतर आता है।और अन्य प्रमुख सेंसर निर्माताओं.

मैकेनिकल संपर्क और रिड स्विच या तो एक सकारात्मक संकेत (इनपुट टर्मिनल के लिए L + स्विच) के साथ दो तार विन्यास में कनेक्ट होते हैं।

मॉड्यूल का इनपुट सर्किट आवश्यक सिंक करंट पथ प्रदान करता है।

Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateअधिकांश आधुनिक दो तारों वाले सेंसरों में रिसाव धाराएं 1mA से बहुत कम होती हैं, जो इनपुट चालू होने की सीमा से नीचे होती है, इसलिए सही 0/1 स्थिति का पता लगाने को बनाए रखा जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या 6ES7131-4BD01-0AB0 का उपयोग PROFINET के साथ-साथ PROFIBUS DP के लिए कॉन्फ़िगर किए गए ET 200S स्टेशन के साथ किया जा सकता है?

हाँ. ईटी 200एस में इलेक्ट्रॉनिक्स मॉड्यूल इस 4डीआई एचएफ मॉड्यूल सहित, ईटी 200एस इंटरफेस मॉड्यूल की पूरी श्रृंखला के साथ संगत हैंः PROFIBUS DP के लिए IM 151-1, PROFINET के लिए IM 151-3 PN,और स्टैंडअलोन ऑपरेशन के लिए IM 151-7 CPU.

4डीआई एचएफ मॉड्यूल स्वयं में फील्डबस इंटरफेस नहीं होता है; यह ET 200S बैकप्लेन बस के माध्यम से किसी भी हेड मॉड्यूल के साथ संवाद करता है।

हेड मॉड्यूल को PROFIBUS से PROFINET में बदलने के लिए सिग्नल मॉड्यूल को बदलने की आवश्यकता नहीं है।

Q2: मॉड्यूल के लिए टर्मिनल मॉड्यूल की आवश्यकता होती है। इलेक्ट्रॉनिक्स मॉड्यूल को टर्मिनल मॉड्यूल से यांत्रिक रूप से कैसे जोड़ा जाता है?

The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector, तब तक नीचे दबाया जाता है जब तक कि ताला टैब जगह में फंस नहीं जाता।

विपरीत प्रक्रिया (रिलीज़ टैब उठाएं और इलेक्ट्रॉनिक्स मॉड्यूल को ऊपर खींचें) इलेक्ट्रॉनिक्स मॉड्यूल को बिना उपकरण के रिलीज़ करता है।

टर्मिनल मॉड्यूल के फील्ड वायरिंग टर्मिनल सामने से उपलब्ध हैं, चाहे इलेक्ट्रॉनिक्स मॉड्यूल स्थापित हो या हटाया गया हो।

Q3: डेटा शीट में 3ms का प्रतिक्रिया समय सूचीबद्ध है। क्या यह इनपुट स्टेट परिवर्तन से प्रोफिबस डेटा अपडेट तक का विलंब है?

The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.

यह PROFIBUS DP ट्रांसमिशन लेटेंसी से अलग है, जो कॉन्फ़िगर किए गए बस चक्र समय और DP मास्टर के स्कैन चक्र पर निर्भर करता है।

सेंसर स्थिति परिवर्तन से लेकर एस7 सीपीयू के प्रोसेस इमेज अपडेट तक कुल विलंबता इनपुट फ़िल्टर समय (~3 एमएस) का योग है,PROFIBUS DP बस चक्र समय (आमतौर पर 1 ¢ 10ms विन्यास के आधार पर), और सीपीयू के प्रोग्राम स्कैन चक्र का समय। सटीक समय विश्लेषण के लिए, सभी तीन तत्वों को जोड़ना होगा।

Q4: क्या 6ES7131-4BD01-0AB0 अभी भी उपलब्ध है, और वर्तमान सीमेंस प्रतिस्थापन क्या है?

इस मॉड्यूल सहित ET 200S श्रृंखला को सीमेंस द्वारा बंद कर दिया गया है। नई स्थापनाओं के लिए अनुशंसित वर्तमान प्रतिस्थापन मंच SIMATIC ET 200SP है,जो एक अधिक कॉम्पैक्ट फॉर्म फैक्टर में समान मॉड्यूलर I/O कार्यक्षमता प्रदान करता है जिसमें प्राथमिक संचार इंटरफ़ेस के रूप में PROFINET है.

रखरखाव में मौजूदा ET 200S प्रतिष्ठानों के लिए, 6ES7131-4BD01-0AB0 औद्योगिक इलेक्ट्रॉनिक्स अधिशेष और बाद के बाजार चैनल के माध्यम से उपलब्ध रहता है।

सीमेंस ET 200S के लिए विनिर्माण बंद होने के बाद एक निश्चित अवधि के लिए स्पेयर पार्ट्स का समर्थन प्रदान करना जारी रखता है, जैसा कि उत्पाद जीवन चक्र की स्थिति में प्रलेखित है।

प्रश्न 5: क्या एक ही टर्मिनल मॉड्यूल का उपयोग 4डीआई मॉड्यूल के मानक (-0एए०) और उच्च विशेषता (-0एबी०) दोनों वेरिएंट के साथ किया जा सकता है?

4डीआई डीसी24वी के मानक और उच्च विशेषता वाले वेरिएंट एक ही टर्मिनल मॉड्यूल यांत्रिक इंटरफ़ेस और पिनआउट साझा करते हैं।

6ES7131-4BD01-0AA0 मानक मॉड्यूल के लिए वायर्ड एक टर्मिनल मॉड्यूल बिना किसी वायरिंग परिवर्तन के 6ES7131-4BD01-0AB0 हाई फीचर मॉड्यूल को स्वीकार कर सकता है।

दोनों प्रकारों के बीच कार्यात्मक अंतर इलेक्ट्रॉनिक्स मॉड्यूल में ही और PROFIBUS/PROFINET पैरामीटर असाइनमेंट में होता है न कि टर्मिनल वायरिंग में।यह विनिमेयता क्षेत्र प्रतिस्थापन सूची को सरल बनाती है: एक ही स्टॉक हाई फीचर मॉड्यूल मौजूदा ET 200S इंस्टालेशन में मानक और हाई फीचर मॉड्यूल दोनों की जगह ले सकता है।
