सीमेंस 6ES7151-1AA05-0AB0 | SIMATIC ET 200S IM 151-1 स्टैंडर्ड — PROFIBUS DP इंटरफ़ेस मॉड्यूल, RS-485, 12 Mbit/s, 244 बाइट्स I/O, DPV0 & DPV1, 63 मॉड्यूल, 9-पिन सब-डी, टर्मिनेशन मॉड्यूल शामिल

अवलोकन

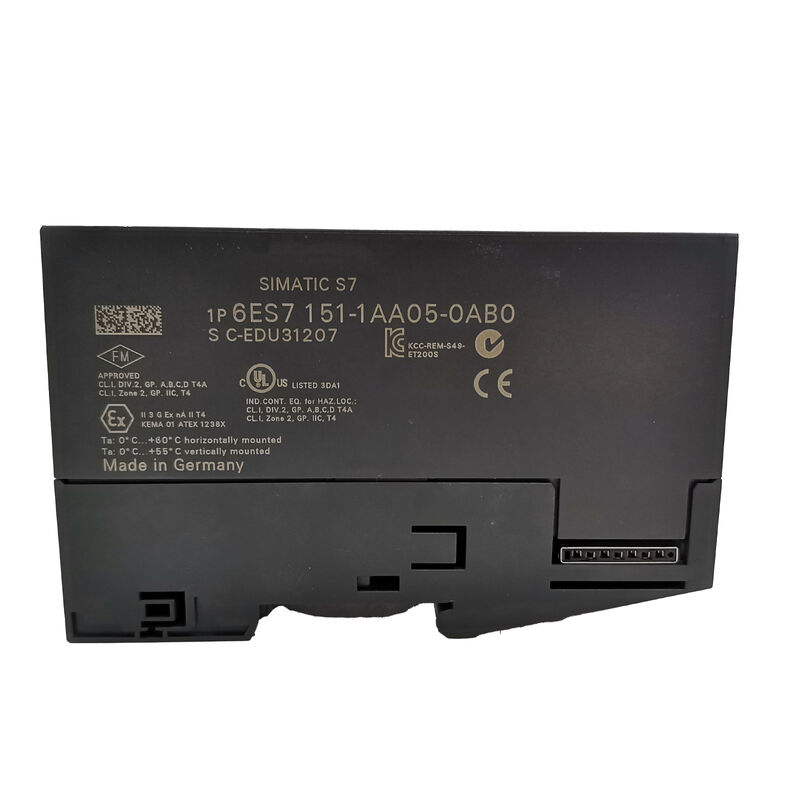

सीमेंस 6ES7151-1AA05-0AB0 IM 151-1 स्टैंडर्ड है — PROFIBUS DP इंटरफ़ेस मॉड्यूल जो ET 200S डिस्ट्रिब्यूटेड I/O स्टेशन का प्रमुख बनता है।

ET 200S स्टेशन के फिजिकल असेंबली में, इंटरफ़ेस मॉड्यूल बाईं ओर पहला मॉड्यूल होता है, जिसके बाद पावर मॉड्यूल और फिर इलेक्ट्रॉनिक I/O मॉड्यूल आते हैं। स्टेशन अपने PROFIBUS मास्टर, अपने स्वयं के पते और अपने चक्रीय I/O डेटा के बारे में जो कुछ भी जानता है, वह इस एकल मॉड्यूल के माध्यम से प्रवाहित होता है।

स्टैंडर्ड पदनाम इसे हाई फीचर (HF) वेरिएंट से अलग करता है।

जहां HF आइसोक्रोनस मोड और विस्तारित DP V1 एसिलिक सेवाएं जोड़ता है, वहीं स्टैंडर्ड संस्करण अधिकांश डिस्ट्रिब्यूटेड I/O अनुप्रयोगों के लिए संपूर्ण PROFIBUS DP आवश्यकता को कवर करता है: 12 Mbit/s तक चक्रीय I/O एक्सचेंज, ऑनलाइन पैरामीटर एक्सेस और डायग्नोस्टिक्स के लिए DP V1, लचीले मशीन कॉन्फ़िगरेशन के लिए विकल्प हैंडलिंग, और स्लेव के बीच पीयर-टू-पीयर I/O डेटा साझाकरण के लिए डायरेक्ट डेटा एक्सचेंज (प्रकाशक मोड)।

AA05 IM 151-1 स्टैंडर्ड लाइन में पांचवां हार्डवेयर संशोधन है, जो AA00 से AA04 तक की जगह लेता है। प्रत्येक संशोधन ने वृद्धिशील सुधार लाए — AA05 डायरेक्ट डेटा एक्सचेंज (प्रकाशक) क्षमता और पहचान डेटा एक्सेस जोड़ता है, जो मूल मॉड्यूल की कार्यक्षमता का विस्तार करता है जबकि पूर्ण बैकवर्ड संगतता बनाए रखता है।

एक AA05 किसी भी पिछले AA वेरिएंट को कॉन्फ़िगरेशन परिवर्तनों के बिना मौजूदा ET 200S स्टेशन में भौतिक और कार्यात्मक रूप से बदल देता है।

मुख्य विनिर्देश

PROFIBUS DP V0 और V1 — प्रत्येक परत क्या प्रदान करती है

PROFIBUS DP V0 चक्रीय परत है: DP मास्टर इस स्लेव के लिए आउटपुट डेटा को अपने आउटपुट इमेज से पढ़ता है और इसे ET 200S स्टेशन में लिखता है; स्टेशन अपने वर्तमान इनपुट डेटा को पढ़ता है और इसे मास्टर को वापस भेजता है।

यह एक्सचेंज हर बस साइकिल में होता है — स्वचालित रूप से, लगातार, किसी भी स्पष्ट प्रोग्राम निर्देश के बिना।

I/O डेटा मास्टर की प्रोसेस इमेज इनपुट (PII) और आउटपुट (PIQ) क्षेत्रों में हार्डवेयर कॉन्फ़िगरेशन के दौरान असाइन किए गए पतों पर दिखाई देता है।

DP V1 इसे एसिलिक सेवाओं के साथ विस्तारित करता है। जब ET 200S स्टेशन SIMATIC S7 मास्टर के तहत DPV1 मोड में संचालित होता है, तो DP मास्टर लाइव ऑपरेशन के दौरान व्यक्तिगत ET 200S मॉड्यूल (DS_READ) से डेटा रिकॉर्ड पढ़ सकता है और उनमें पैरामीटर डेटा (DS_WRITE) लिख सकता है — चक्रीय I/O एक्सचेंज को बाधित किए बिना।

यह एनालॉग मॉड्यूल स्केलिंग पैरामीटर, तापमान मॉड्यूल इंजीनियरिंग इकाइयों, और किसी भी मॉड्यूल पैरामीटर के ऑनलाइन संशोधन का आधार है जिसे स्टेशन को ऑफ़लाइन किए बिना अपडेट किया जा सकता है।

DPV1 मोड में प्रति स्लॉट 240 बाइट्स की अधिकतम पैरामीटर लंबाई सबसे जटिल ET 200S इलेक्ट्रॉनिक मॉड्यूल की पैरामीटर संरचनाओं को भी समायोजित करती है, जिसमें पूर्ण पैरामीटराइजेशन वाले मोटर स्टार्टर और विस्तारित कॉन्फ़िगरेशन डेटा वाले फ़ंक्शन मॉड्यूल शामिल हैं।

डायरेक्ट डेटा एक्सचेंज — पब्लिशर मोड

डायरेक्ट डेटा एक्सचेंज इस ET 200S स्टेशन को एक ही PROFIBUS सेगमेंट पर कई DP मास्टर्स और DP स्लेव्स को एक साथ अपने इनपुट डेटा प्रकाशित करने की अनुमति देता है।

पब्लिशर मोड में, स्टेशन DP मास्टर के बस साइकिल में एक परिभाषित बिंदु पर बस पर अपना I/O डेटा उपलब्ध कराता है, और अन्य डिवाइस (सब्सक्राइबर के रूप में कॉन्फ़िगर किए गए) इसे सीधे DP मास्टर के प्रोग्राम के माध्यम से रूट किए बिना पढ़ सकते हैं।

यह क्रॉस-ट्रैफ़िक क्षमता कन्वेयर और ट्रांसफर सिस्टम में व्यावहारिक मूल्य रखती है जहां कई मोशन कंट्रोलर स्थिति या सेंसर डेटा साझा करते हैं — सभी डेटा को एक केंद्रीय मास्टर के माध्यम से रूट करने और इसे फिर से वितरित करने के बजाय, स्रोत स्टेशन सीधे उपभोक्ताओं को प्रकाशित करता है।

परिणाम मास्टर प्रोसेसिंग ओवरहेड में कमी और सब्सक्राइबर स्टेशनों के लिए तेज़ प्रभावी अपडेट समय है।

ऑप्शन हैंडलिंग — लचीले स्टेशन कॉन्फ़िगरेशन

जब ET 200S स्टेशन के STEP 7 पैरामीटर सेट में ऑप्शन हैंडलिंग सक्षम होती है, तो DP मास्टर इलेक्ट्रॉनिक मॉड्यूल के बजाय आरक्षित मॉड्यूल द्वारा कब्जा किए गए मॉड्यूल स्लॉट को सहन करता है — डायग्नोस्टिक त्रुटि उत्पन्न किए बिना।

इस क्षमता का उपयोग मशीन डिजाइनों में किया जाता है जहां एक ही बेस मशीन हार्डवेयर कई उत्पाद वेरिएंट को समायोजित करता है: एक वैकल्पिक माप मॉड्यूल उच्च-स्तरीय वेरिएंट के लिए स्थापित किया जा सकता है और बुनियादी वेरिएंट के लिए आरक्षित मॉड्यूल द्वारा प्रतिस्थापित किया जा सकता है, प्रत्येक वेरिएंट के लिए एक अलग हार्डवेयर कॉन्फ़िगरेशन की आवश्यकता के बिना।

ऑप्शन हैंडलिंग के बिना, DP मास्टर स्टार्टअप पर भौतिक स्टेशन के विरुद्ध प्रत्येक कॉन्फ़िगर किए गए स्लॉट की जांच करता है; कोई भी बेमेल स्टेशन को RUN में प्रवेश करने से रोकता है।

इसके साथ, स्टेशन सामान्य रूप से शुरू होता है, भले ही कौन से वैकल्पिक मॉड्यूल मौजूद हों, और प्रोग्राम प्रत्येक स्लॉट के स्टेटस बाइट के माध्यम से स्थापित कॉन्फ़िगरेशन का पता लगाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: AA05 को AA06 द्वारा प्रतिस्थापित किया गया है। क्या वे मौजूदा स्टेशन में सीधे विनिमेय हैं?

हाँ, AA06 AA05 का सीधा हार्डवेयर प्रतिस्थापन है। भौतिक आयाम, माउंटिंग ज्यामिति, PROFIBUS कनेक्टर और कार्यात्मक व्यवहार समान हैं।

AA06 ने मामूली फर्मवेयर और हार्डवेयर परिशोधन पेश किए, लेकिन परिवर्तन DP मास्टर के हार्डवेयर कॉन्फ़िगरेशन और STEP 7 प्रोजेक्ट के लिए पारदर्शी है — AA05 के विफल होने पर AA06 को प्रतिस्थापित करते समय किसी पुनर्संरचना की आवश्यकता नहीं होती है।

Q2: IM 151-1 स्टैंडर्ड पर PROFIBUS स्टेशन पता कैसे सेट किया जाता है?

PROFIBUS पता मॉड्यूल के सामने से सुलभ एक रोटरी एड्रेस सेलेक्टर के माध्यम से सेट किया जाता है — आमतौर पर एक छोटे पेचकस का उपयोग करके।

चयनकर्ता हार्डवेयर में 1 से 125 तक स्टेशन पता सेट करता है।

पता STEP 7 में DP मास्टर के हार्डवेयर कॉन्फ़िगरेशन में इस स्लेव को असाइन किए गए मान से मेल खाना चाहिए।

एक बेमेल BF LED को रोशन करता है और सुधारात्मक होने तक स्टेशन को PROFIBUS बस साइकिल में भाग लेने से रोकता है।

Q3: इस मॉड्यूल और PROFIBUS DP मास्टर के बीच अधिकतम केबल लंबाई क्या है?

अधिकतम PROFIBUS केबल लंबाई कॉन्फ़िगर किए गए बॉड दर पर निर्भर करती है।

12 Mbit/s पर, अधिकतम सेगमेंट लंबाई 100m है; 1.5 Mbit/s पर यह 200m तक बढ़ जाती है; 187.5kbps पर यह 1,000m तक पहुंच जाती है; 9.6kbps पर अधिकतम 1,200m है।

ये सेगमेंट लंबाई हैं — रिपीटर के साथ, लंबी कुल बस रन प्राप्त की जा सकती हैं। मानक सीमेंस PROFIBUS केबल (6XV1830-0EH10 या समकक्ष) सही शील्डिंग और टर्मिनेशन के साथ प्रत्येक सेगमेंट के प्रत्येक छोर पर आवश्यक है।

Q4: क्या IM 151-1 AA05 पर फर्मवेयर अपडेट किया जा सकता है, और कैसे?

फर्मवेयर अपडेट PROFIBUS DP के माध्यम से STEP 7 के फर्मवेयर अपडेट फ़ंक्शन का उपयोग करके किए जाते हैं। अपडेट फ़ाइल (*.UPD प्रारूप) सीमेंस द्वारा इंडस्ट्री सपोर्ट पोर्टल के माध्यम से वितरित की जाती है। अपडेट के दौरान, DP मास्टर लाइव PROFIBUS कनेक्शन पर इंटरफ़ेस मॉड्यूल में फर्मवेयर इमेज डाउनलोड करता है; मॉड्यूल अपडेट लागू करता है और पुनरारंभ करता है।

किसी अतिरिक्त हार्डवेयर की आवश्यकता नहीं है।

ध्यान दें कि AA05 पीढ़ी के लिए फर्मवेयर अपडेट में AA06 की तुलना में सीमाएं हो सकती हैं, और आगे बढ़ने से पहले विशिष्ट फर्मवेयर संस्करण के लिए सीमेंस दस्तावेज़ीकरण को सत्यापित किया जाना चाहिए।

Q5: डायरेक्ट डेटा एक्सचेंज (पब्लिशर) क्या है, और कौन से ET 200S मॉड्यूल डेटा प्रकाशित किए जा सकते हैं?

पब्लिशर मोड में, IM 151-1 AA05 सामान्य मास्टर-स्लेव एक्सचेंज से स्वतंत्र, DP चक्र में एक परिभाषित स्लॉट पर PROFIBUS बस पर अपना इनपुट डेटा रखता है।

एक ही सेगमेंट पर अन्य DP स्लेव — सब्सक्राइबर के रूप में कॉन्फ़िगर किए गए — इस डेटा को सीधे पढ़ते हैं।

प्रकाशित डेटा ET 200S स्टेशन का पूरा 244-बाइट इनपुट क्षेत्र है।

स्टेशन की प्रोसेस इनपुट इमेज में दिखाई देने वाला कोई भी डेटा — डिजिटल इनपुट, एनालॉग माप, मोटर स्टार्टर फीडबैक — प्रकाशित डेटा में शामिल होता है और मास्टर प्रोग्राम की भागीदारी के बिना सब्सक्राइबर के लिए उपलब्ध होता है।
