पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7153-1AA03-0XB0 |

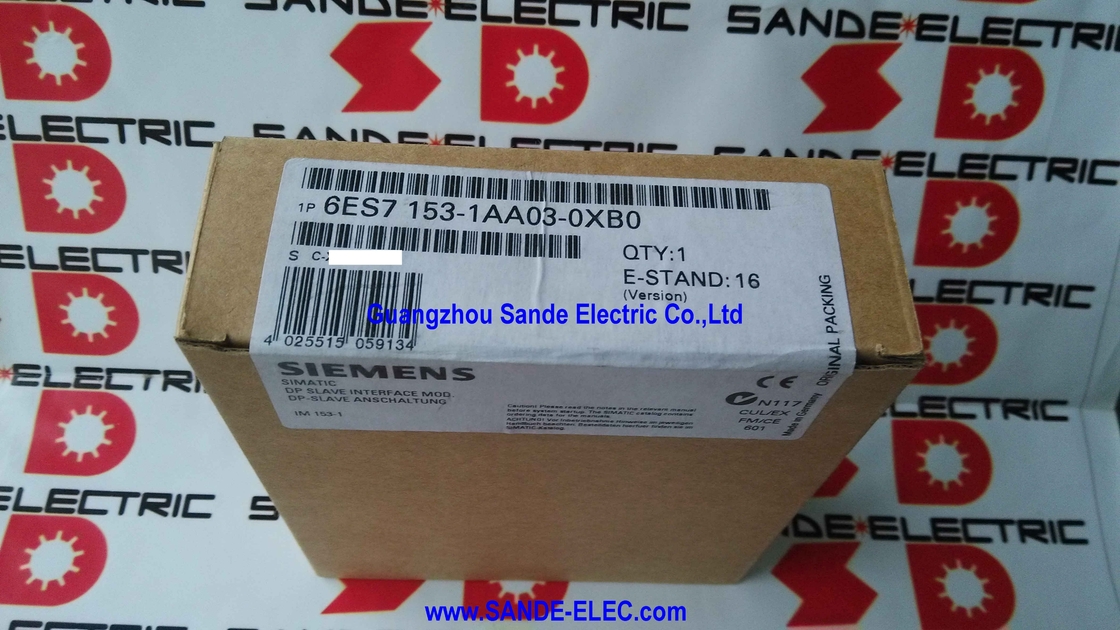

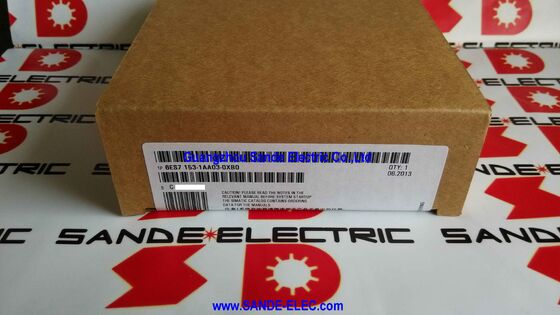

IM 153-1 DP ST प्रत्येक ET 200M वितरित I/O स्टेशन के प्रमुख पर PROFIBUS DP इंटरफ़ेस मॉड्यूल है। इसके बिना, ET 200M रैक में सिग्नल मॉड्यूल का कोई नेटवर्क कनेक्शन नहीं है - IM 153-1 वह है जो स्टेशन को PROFIBUS DP मास्टर के लिए दृश्यमान बनाता है, चक्रीय I/O डेटा विनिमय का प्रबंधन करता है, और संचार डेटा को स्टेशन के आंतरिक बैकप्लेन पर स्थापित S7-300 सिग्नल मॉड्यूल में वितरित करता है।
आईएम 153-1 डीपी एसटी मानक संस्करण है - हाई फीचर (आईएम 153-2 एचएफ) नहीं। यह प्रति स्टेशन 8 S7-300 सिग्नल मॉड्यूल, मानक PROFIBUS DP चक्रीय एक्सचेंज और बुनियादी स्टेशन डायग्नोस्टिक्स का समर्थन करता है। कोई अतिरेक नहीं है, कोई आइसोक्रोनस मोड नहीं है, और कोई DP V1 एसाइक्लिक सेवाएँ नहीं हैं। ऐसे इंस्टॉलेशन के लिए जहां स्टेशन को समय सिंक्रनाइज़ेशन या बुद्धिमान डिवाइस प्रबंधन के बिना केवल विश्वसनीय चक्रीय I/O एक्सचेंज की आवश्यकता होती है, आईएम 153-1 डीपी एसटी एचएफ संस्करण की तुलना में कम लागत और जटिलता पर आवश्यक सभी चीजें प्रदान करता है।
5ms संग्रहीत ऊर्जा समय सुनिश्चित करता है कि मॉड्यूल संक्षिप्त आपूर्ति डिप्स के माध्यम से काम करना जारी रखता है - 24V डीसी कैबिनेट आपूर्ति पर क्षणिक गड़बड़ी जो आवृत्ति इनवर्टर और मोटर स्टार्टिंग उपकरण के पास आम है। लघु रुकावटें जो अन्यथा स्टेशन को PROFIBUS बस से उतारने का कारण बनती हैं और पुनः आरंभ करने की आवश्यकता होती हैं, उन्हें डेटा हानि के बिना पूरा किया जाता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6ES7153-1AA03-0XB0 |
| पद का नाम | आईएम 153-1 डीपी एसटी |
| अधिकतम. मॉड्यूल | 8 S7-300 मॉड्यूल |
| आपूर्ति | 24V डीसी (न्यूनतम 20.4V) |
| अधिकतम. मौजूदा | 350mA @ 24V DC |
| संग्रहित ऊर्जा | 5ms |
| बिजली की हानि | 3W विशिष्ट |
| प्रोफिबस | 12 Mbit/s तक |
मशीन अनुभाग में वितरित I/O कैबिनेट:मशीन सेक्शन के पास एक स्थानीय उप-पैनल में एक ET 200M रैक स्थापित किया गया है, जो PROFIBUS DP पर मुख्य S7-300 या S7-400 CPU से जुड़ा है। आईएम 153-1 डीपी एसटी मुख्य प्रोफाइबस केबल से संचार का प्रबंधन करता है; उस अनुभाग में सेंसर और एक्चुएटर्स के लिए फ़ील्ड वायरिंग स्थानीय रूप से जुड़ती है।
मौजूदा PROFIBUS-आधारित सिस्टम में प्रतिस्थापन:ET 200M स्टेशनों के साथ PROFIBUS DP के आसपास निर्मित कई S7-300, S7-400 और PCS 7 सिस्टम का उत्पादन जारी है। जब आईएम 153-1 विफल हो जाता है, तो इसे उसी आईएम 153-1 डीपी एसटी के साथ बदलने से स्टेशन बिना किसी कॉन्फ़िगरेशन परिवर्तन के बहाल हो जाता है - प्रोफाइबस पता मूल से मेल खाने के लिए रोटरी स्विच के माध्यम से सेट किया जाता है, और इसके नीचे सिग्नल मॉड्यूल बैंक अबाधित है।
प्रक्रिया उद्योग क्षेत्र पैनल:आईएम 153-1 डीपी एसटी के साथ ईटी 200एम प्रक्रिया उद्योग क्षेत्र जंक्शन बक्से में मानक है जहां एनालॉग ट्रांसमीटर और असतत क्षेत्र डिवाइस प्रोफिबस डीपी ट्रंक से जुड़ते हैं। प्रति स्टेशन 8 सिग्नल मॉड्यूल तक एक एकल वितरण बिंदु से उचित फ़ील्ड डिवाइस गिनती को संभालते हैं।
अतिरेक के बिना लागत प्रभावी मानक I/O:जहां नियंत्रक फेलओवर के दौरान स्टेशन की उपलब्धता PROFIBUS मास्टर स्तर (दोहरी DP मास्टर्स के साथ S7-400H) पर प्रबंधित की जाती है, मानक IM 153-1 DP ST स्टेशन अक्सर पर्याप्त होते हैं। अतिरेक वास्तुकला मास्टर पक्ष पर बैठता है; स्टेशन बस सक्रिय मास्टर से पुनः जुड़ जाता है।
Q1: IM 153-1 DP ST, IM 153-2 HF से किस प्रकार भिन्न है?
आईएम 153-1 डीपी एसटी केवल मानक चक्रीय प्रोफाइबस डीपी एक्सचेंज के साथ 8 एस7-300 मॉड्यूल तक का समर्थन करता है - कोई अतिरेक नहीं, कोई आइसोक्रोनस मोड नहीं, कोई डीपी वी1 एसाइक्लिक सेवाएं नहीं, कोई टाइमस्टैम्पिंग नहीं। आईएम 153-2 एचएफ 12 मॉड्यूल, स्टेशन रिडंडेंसी (डुअल-डीपी रिडंडेंट कनेक्शन), आइसोक्रोनस मोड और डीपी वी1 एसाइक्लिक पैरामीटर एक्सेस का समर्थन करता है। मानक स्थापनाओं के लिए आईएम 153-1 डीपी एसटी निर्दिष्ट करें; अतिरेक या समकालिक संचालन की आवश्यकता वाले स्टेशनों के लिए आईएम 153-2 एचएफ।
Q2: PROFIBUS स्टेशन का पता कैसे सेट किया जाता है?
मॉड्यूल के सामने वाले हिस्से पर एक रोटरी पता चयनकर्ता के माध्यम से। DP मास्टर के STEP 7 हार्डवेयर कॉन्फ़िगरेशन में इस स्लेव को निर्दिष्ट मान से मेल खाने के लिए पता सेट करें। भौतिक चयनकर्ता और कॉन्फ़िगर किए गए पते के बीच एक बेमेल बीएफ (बस फॉल्ट) एलईडी को सक्रिय करता है और सही होने तक स्टेशन को PROFIBUS बस चक्र से बाहर कर देता है।
Q3: यदि PROFIBUS कनेक्शन खो जाता है तो ET 200M आउटपुट का क्या होता है?
मॉड्यूल का PROFIBUS वॉचडॉग तब समाप्त हो जाता है जब कॉन्फ़िगर किए गए टाइमआउट के भीतर कोई वैध DP टेलीग्राम प्राप्त नहीं होता है। टाइमआउट पर, ET 200M स्टेशन एक सुरक्षित स्थिति में प्रवेश करता है - आउटपुट मॉड्यूल आमतौर पर सभी आउटपुट को डी-एनर्जेट करते हैं या अंतिम मान रखते हैं, यह इस बात पर निर्भर करता है कि STEP 7 हार्डवेयर कॉन्फ़िगरेशन में मॉड्यूल पैरामीटर कैसे सेट किए गए थे। कमीशनिंग के दौरान प्रतिक्रिया प्रति स्टेशन कॉन्फ़िगर करने योग्य है।
Q4: क्या किसी भी संशोधन से S7-300 सिग्नल मॉड्यूल का उपयोग IM 153-1 DP ST के साथ किया जा सकता है?
हाँ। आईएम 153-1 डीपी एसटी एस7-300 एसएम (सिग्नल मॉड्यूल), एफएम (फंक्शन मॉड्यूल), और सीपी (संचार प्रोसेसर) की पूरी श्रृंखला के साथ संगत है जो ईटी 200एम रैक में अधिकतम 8-मॉड्यूल तक फिट होते हैं। सीमेंस उत्पाद दस्तावेज़ीकरण के साथ किसी विशेष फ़ंक्शन या संचार मॉड्यूल के लिए अनुकूलता की पुष्टि करें।
Q5: 6ES7153-1AA03-0XB0 कहाँ से प्राप्त किया गया है?
सीमेंस ईटी 200एम आफ्टरमार्केट के माध्यम से - सीमेंस सेवा चैनल, औद्योगिक स्वचालन स्पेयर पार्ट्स डीलर, और परीक्षण किए गए अधिशेष आपूर्तिकर्ता। IM 153-1 AA03-0XB0 एक व्यापक रूप से तैनात ET 200M इंटरफ़ेस मॉड्यूल है; आफ्टरमार्केट उपलब्धता आम तौर पर विश्वसनीय होती है। स्थापित मॉड्यूल के लेबल से AA03-0XB0 संशोधन सहित पूर्ण भाग संख्या की पुष्टि करें - आसन्न IM 153-1 संशोधन (AA00, AA01, AA02) कार्यात्मक रूप से संगत हैं लेकिन AA03 इस श्रृंखला में नवीनतम संशोधन है।
