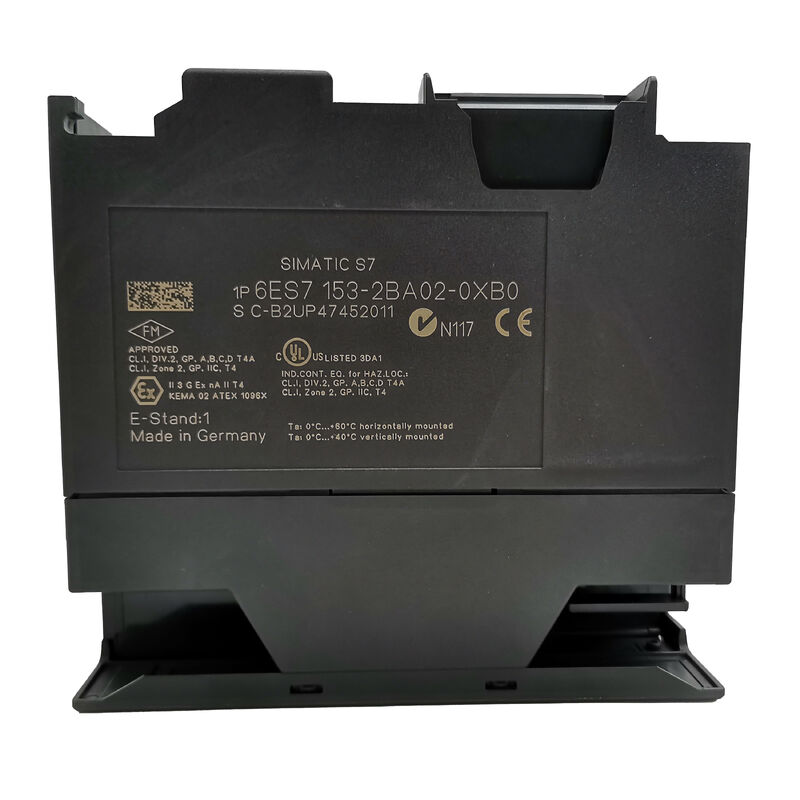

इंटरफ़ेस IM 6ES7153-2BA02-0XB0 6ES7 153-2BA02-0XB0 6ES7153-2BAO2-OXBO

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP हाई फीचर 12 मॉड्यूल / रिडंडेंसी / आइसोक्रोनस टाइमस्टैम्पिंग / हार्ट एक्सटेंडेड / डीपी / पीए लिंक / 24 वीडीसी

फुल-कैपेसिटी ईटी 200एम इंटरफेस मॉड्यूल क्या एचएफ को अन्य आईएम 153-2 वेरिएंट से अलग करता है

ईटी 200एम परिवार के भीतर कई आईएम 153-2 वेरिएंट मौजूद हैं, और वे उन तरीकों से भिन्न होते हैं जो उनके समान नामों से अधिक सिस्टम डिजाइन को प्रभावित करते हैं।6ES7153-2BA02-0XB0 IM 153-2 क्षमता पदानुक्रम में शीर्ष स्थान पर है:

12-मॉड्यूल स्टेशन क्षमता पहला व्यावहारिक लाभ है। एक मानक 8-मॉड्यूल स्टेशन अधिकांश विन्यासों को संभालता है। एक 12-मॉड्यूल स्टेशन घने एनालॉग I / O वाले प्रतिष्ठानों की सेवा करता है,डिजिटल के संयोजन, एनालॉग, और फ़ंक्शन मॉड्यूल, या उपकरण-भारी नोड्स जहां 8-मॉड्यूल सीमा बल एक तार्किक I/O समूह को दो अलग-अलग स्टेशनों में विभाजित करते हैं।

डीपी/पीए लिंक और वाई-लिंक संगतता दूसरा प्रमुख अंतर है।2AA02 संस्करण का उपयोग DP/PA लिंक आर्किटेक्चर में नहीं किया जा सकता है केवल 2BA श्रृंखला DP/PA लिंक या Y-Link के भीतर इंटरफ़ेस मॉड्यूल के रूप में कार्य कर सकती हैप्रक्रिया स्वचालन प्रणालियों के लिए जो एक डीपी/पीए लिंक के माध्यम से प्रोफिबस पीए फील्ड उपकरणों (पीए संचार के साथ दबाव और प्रवाह ट्रांसमीटर) को एकीकृत करते हैं, 2बीए02 सही विनिर्देश है।

प्रमुख विनिर्देश

आइसोक्रोन टाइमस्टैम्पिंग ₹ 32 सिग्नल प्रति स्लॉट

2बीए02 12 मॉड्यूल स्टेशन के माध्यम से 128 डिजिटल इनपुट सिग्नल तक के आइसोक्रोन टाइमस्टैम्पिंग का समर्थन करता है, प्रत्येक व्यक्तिगत स्लॉट पर 32 सिग्नल तक।Isochronous मोड PROFIBUS DP बस चक्र के साथ मॉड्यूल के डेटा कैप्चर को सिंक्रनाइज़ करता है ′′ घटनाओं को बस घड़ी के सापेक्ष समय-स्टैम्प किया जाता हैयह स्वतंत्र मॉड्यूल स्तर के क्लॉक बहाव के बजाय नियंत्रक के कार्यक्रम चक्र के अनुरूप एक समय संदर्भ प्रदान करता है।

प्रक्रिया संयंत्रों में घटना अनुक्रम रिकॉर्डिंग के लिए, उपकरण अलार्मों, वाल्व स्थिति परिवर्तनों के सटीक क्रम का पुनर्निर्माण,या एक घटना के बाद इंटरलॉक यात्राओं ️ आइसोक्रोन टाइमस्टैम्पिंग फोरेंसिक सटीकता देता है कि असिंक्रोनस 10ms टिकट नहीं कर सकतेबिजली संयंत्र सुरक्षा प्रणालियों, रिफाइनरी सुरक्षा इंटरलॉक और बैच प्रक्रिया घटना लॉगिंग सहित अनुप्रयोग इस क्षमता पर निर्भर करते हैं।

विस्तारित हार्ट और स्लेव इनिशिएटिव

विस्तारित HART द्वितीयक चर:मानक HART ट्रांसमिशन में प्राथमिक चर और सीमित प्रक्रिया डेटा शामिल हैं।2BA02 द्वितीयक चरों को शामिल करने के लिए एचएआरटी डेटा थ्रूपुट का विस्तार करता हैइन अतिरिक्त मानों को स्टेशन के प्रक्रिया डेटा में नियंत्रक कार्यक्रम में उपलब्ध कराया जाता है।

ड्राइव ईएस और स्विच ईएस के लिए गुलाम पहलःThe module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionयह ड्राइव पैरामीटर प्रबंधन अनुप्रयोगों में पैरामीटर पढ़ने/लिखने के चक्रों के लिए विलंबता को कम करता है।

अनुप्रयोग परिदृश्य

प्रक्रिया स्वचालन में डीपी/पीए लिंक स्टेशन:PROFIBUS PA पर प्रक्रिया उपकरण एक DP/PA लिंक के माध्यम से S7 नियंत्रक से जुड़ता है।2BA02 DP/PA लिंक के ET 200M I/O अनुभाग के लिए इंटरफ़ेस मॉड्यूल के रूप में कार्य करता है, जो कि 2AA02 द्वारा समर्थित नहीं है।.

घने उपकरण नोड्सः12 एनालॉग मॉड्यूल एक केंद्रीय इंस्ट्रूमेंटेशन कैबिनेट में दबाव, तापमान, प्रवाह, और स्तर इनपुट के भीतर सभी एक ET 200M स्टेशन में।आइसोक्रोन टाइमस्टैम्पिंग अपसेट घटनाओं के दौरान प्रक्रिया चर परिवर्तनों के अनुक्रम को रिकॉर्ड करता है.

HART उपकरणों के साथ ड्राइव निगरानीःस्लेव इनिशिएटिव के माध्यम से वीएफडी ड्राइव स्थिति + विस्तारित माध्यमिक चर के माध्यम से बहु-परिवर्तनीय एचएआरटी ट्रांसमीटर डेटा दोनों अतिरिक्त हार्डवेयर के बिना एक 2BA02 स्टेशन से उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: 2BA02 और 2BA82 (6ES7153-2BA82-0XB0) के बीच कार्यात्मक अंतर क्या है?

दोनों 12 मॉड्यूल, रिडंडेंसी, आइसोक्रोन टाइमस्टैम्पिंग और डीपी/पीए लिंक का समर्थन करने वाले आईएम 153-2 एचएफ वेरिएंट हैं।2BA82 थोड़ा अद्यतन विद्युत विशेषताओं (650mA बनाम 600mA वर्तमान रेटिंग) और संशोधित फर्मवेयर के साथ एक बाद का हार्डवेयर संशोधन है. 2BA02 का उपयोग करने वाले स्थापित प्रणालियों के लिए, एक प्रत्यक्ष 2BA02 प्रतिस्थापन समान फर्मवेयर संगतता बनाए रखता है। 2BA82 और उत्तराधिकारी 2BA10 समान कार्यात्मक क्षमताएं प्रदान करते हैं।

Q2: 2BA02 DP/PA लिंक के साथ संगत क्यों है जबकि 2AA02 संगत नहीं है?

डीपी/पीए लिंक के लिए इंटरफेस मॉड्यूल को डीपीवी1 एसीक्लिक सेवाओं, विस्तारित डायग्नोस्टिक्स और डीपी/पीए लिंक संचालन के लिए परिभाषित विशिष्ट प्रोफिबस डीपी स्लेव प्रोफ़ाइल का समर्थन करना आवश्यक है।2BA श्रृंखला इन विस्तारित DPV1 क्षमताओं को लागू करती है. 2एए श्रृंखला में डीपी/पीए लिंक इंटरफ़ेस फ़ंक्शन के लिए आवश्यक स्लेव-साइड डीपीवी1 प्रोफ़ाइल एक्सटेंशन शामिल नहीं हैं। यह एक फर्मवेयर और हार्डवेयर आर्किटेक्चर अंतर है,विन्यास सेटिंग नहीं.

प्रश्न 3: क्या 12 स्लॉट में एफएम और सीपी मॉड्यूल स्थापित किए जा सकते हैं या केवल सिग्नल मॉड्यूल?

ईटी 200एम उपयोग के लिए जारी किए गए एस7-300 सिग्नल मॉड्यूल (एसएम), फ़ंक्शन मॉड्यूल (एफएम), और संचार प्रोसेसर (सीपी) का कोई भी संयोजन 12 स्लॉट भर सकता है। एफएम 350-1/2 काउंटर, एफएम 352 कैम नियंत्रक,PROFIBUS या AS-इंटरफेस के लिए सीपी मॉड्यूल 2BA02 स्टेशन में काम करते हैं जैसा कि वे एक केंद्रीय S7-300 रैक में करेंगेएसएम + एफएम + सीपी की कुल संख्या 12 से अधिक नहीं होनी चाहिए।

Q4: प्रोफिबस स्टेशन का पता 801Eh क्या दर्शाता है?

801Eh इस मॉड्यूल के लिए GSD फ़ाइल में एन्कोडेड VendorID (निर्माता और उपकरण परिवार पहचानकर्ता) है।यह PROFIBUS DP नेटवर्क कॉन्फ़िगरेशन टूल में दिखाई देता है और डीपी मास्टर अपनी स्टेशन तालिका बनाते समय मॉड्यूल की पहचान की पुष्टि करता हैवास्तविक PROFIBUS बस पते (1125) मॉड्यूल के सामने के चेहरे पर DIL स्विच के माध्यम से स्वतंत्र रूप से सेट किया जाता है।

Q5: S7 परियोजना में 2BA02 स्टेशन को कौन सा प्रोग्रामिंग टूल कॉन्फ़िगर करता है?

चरण 7 एचडब्ल्यू कॉन्फ़िग (क्लासिक) या टीआईए पोर्टल हार्डवेयर कॉन्फ़िगरेशन ईटी 200एम स्टेशन को संभालता है, प्रोफ़िबस पते को असाइन करता है, कॉन्फ़िगर करता है कि कौन से मॉड्यूल कौन से स्लॉट पर कब्जा करते हैं,और समय-स्टैम्पिंग और HART मापदंडों को सक्षम. 2BA02 के लिए GSD फ़ाइल को प्रोग्रामिंग वातावरण में स्थापित किया जाना चाहिए इससे पहले कि मॉड्यूल हार्डवेयर कैटलॉग में दिखाई देता है. GSD फ़ाइलें उत्पाद प्रलेखन भंडार से उपलब्ध हैं.
