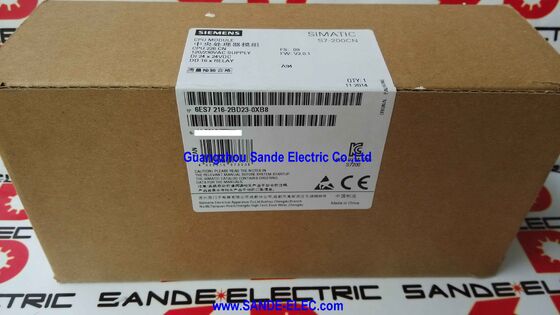

CPU 226 कॉम्पैक्ट यूनिट 6ES7216-2BD23-0XB0 6ES7 216-2BD23-0XB0 6ES7216-2BD23-OXBO

सीमेंस 6ES7216-2BD23-0XB0∙ SIMATIC S7-200 सीपीयू 226 ′′ एसी आपूर्ति / 24 डीसी इनपुट / 16 रिले आउटपुट / 16KB कार्यक्रम / 2 × RS-485 / बंद स्पेयर

सीपीयू 226 एक आवास में सबसे बड़ा एस7-200

CPU 226 S7-200 रेंज में सबसे अधिक क्षमता वाला कॉम्पैक्ट कंट्रोलर है।24 डिजिटल इनपुट और 16 रिले आउटपुट सीधे सीपीयू आवास में एकीकृत हैंमशीन नियंत्रण अनुप्रयोगों के लिए जो इस I/O गणना के भीतर फिट होते हैं, CPU 226 बिना किसी विस्तार मॉड्यूल के एक पूर्ण समाधान प्रदान करता है।

एसी पावर वर्जन अपनी ऑपरेटिंग पावर सीधे 100-230 वी एसी नेटवर्क से प्राप्त करता है।यह पैनलों में सीपीयू के लिए एक अलग 24V डीसी स्विच मोड बिजली की आपूर्ति की आवश्यकता को समाप्त करता है जहां एसी मुख्य बिजली वितरण हैएसी और डीसी दोनों प्रकार की आपूर्ति वाले व्यापक पैनलों से अभी भी कम घटकों, सरल डिजाइन का लाभ मिलता है।

सोलह रिले आउटपुट सबसे व्यापक भार विविधता को कवर करते हैंः 230V AC पर मोटर स्टार्टर कॉइल, 24V DC पर सोलेनोइड वाल्व,मिश्रित वोल्टेज पर सूचक दीपक सभी रिले संपर्कों से जुड़े हुए हैं, बिना वोल्टेज मिलान चिंताओं या हस्तक्षेप हार्डवेयर केरिले के संपर्क सीपीयू के लॉजिक सप्लाई से गैल्वानिक रूप से अलग होते हैं, जिससे पीएलसी को लोड साइड पर फील्ड-लेवल वोल्टेज ट्रांजिट से बचाया जाता है।

दो आरएस-485 पोर्ट संचार की रीढ़ हैं। पोर्ट 1 स्टेप 7 माइक्रो/विन के लिए पीपीआई प्रोग्रामिंग कनेक्शन है। पोर्ट 2 उपयोगकर्ता द्वारा प्रोग्राम करने योग्य है।ड्राइव और उपकरणों के लिए Modbus RTU, या कस्टम एएससीआईआई प्रोटोकॉल उपकरणों के लिए फ्रीपोर्ट। 7 विस्तार मॉड्यूल स्लॉट उपलब्ध (एस 7-200 परिवार में अधिकतम),सीपीयू 226 बड़े प्रतिष्ठानों को संभालने के लिए स्केल करता है जब ऑनबोर्ड I/O पर्याप्त नहीं होता है.

प्रमुख विनिर्देश

अनुप्रयोग परिदृश्य

पैकेजिंग और कन्वेयर सिस्टम:उच्च स्थानीय I/O गिनती सेंसर इनपुट, मोटर संपर्कक, अस्वीकार द्वार और संकेतक का प्रबंधन करती है। दूसरा RS-485 पोर्ट एक ऑपरेटर पाठ को जोड़ता है

एक प्रोग्रामिंग पोर्ट का उपभोग किए बिना डिस्प्ले या एचएमआई पैनल।

पंप स्टेशन और उपयोगिता नियंत्रणःदबाव, स्तर और प्रवाह संपर्क 24 इनपुट से जुड़ते हैं; पंप मोटर संपर्ककर्ता और वाल्व सोलेनोइड रिले आउटपुट से जुड़ते हैं।एसी आपूर्ति 24 वी डीसी वितरण के बिना प्रतिष्ठानों के लिए पैनल डिजाइन को सरल बनाती है.

Modbus से जुड़ी प्रक्रियाएं:उपयोगकर्ता-प्रोग्राम करने योग्य आरएस-485 पोर्ट मॉडबस आरटीयू मास्टर को एक चर गति ड्राइव, ऊर्जा मीटर,या रिमोट एनालॉग ट्रांसमीटर के माध्यम से संभाला जाता है STEP 7 Micro/WIN के Modbus पुस्तकालय कस्टम कोड के बिना.

विरासत S7-200 मशीन रखरखावःसीपीयू 226 को 2000 के दशक के दौरान व्यापक रूप से तैनात किया गया था। एक समान प्रतिस्थापन ऑनबोर्ड I/O पता मानचित्र और सीरियल पोर्ट कॉन्फ़िगरेशन को संरक्षित करता है,पुनः प्रयोग में लाने का समय और कार्यक्रम में संशोधन को कम से कम करना.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: -0XB0 प्रत्यय क्या है और यह -0XA0 से कैसे भिन्न है?

-0XB0 CE प्रमाणन के साथ चीन में निर्मित S7-200 संस्करण है। -0XA0 CE प्लस UL/cUL प्रमाणन के साथ यूरोपीय निर्मित संस्करण है।दोनों विद्युत और कार्यात्मक रूप से समान हैं, एक ही मेमोरी, एक ही RS-485 इंटरफ़ेस. वे अधिकांश अनुप्रयोगों के लिए प्रत्यक्ष विकल्प हैं; स्थापना स्थल के लिए प्रमाणन की आवश्यकता की पुष्टि करें।

Q2: कौन से विस्तार मॉड्यूल संगत हैं, और कितने जोड़े जा सकते हैं?

7 तक विस्तार मॉड्यूल दाईं ओर विस्तार बस के माध्यम से कनेक्ट होते हैं। उपलब्ध प्रकारः डिजिटल इनपुट और आउटपुट मॉड्यूल (रिले और ट्रांजिस्टर), एनालॉग I/O मॉड्यूल, RTD और थर्मोकपल मॉड्यूल,और विशेष मॉड्यूल. सीपीयू 226 पूर्ण 7-मॉड्यूल अधिकतम का समर्थन करता है S7-200 परिवार में सबसे बड़ी विस्तार क्षमता।

Q3: किस प्रोग्रामिंग वातावरण की आवश्यकता है?

STEP 7 Micro/WIN ️ समर्पित S7-200 सॉफ्टवेयर। न तो STEP 7 क्लासिक (S7-300/400 के लिए) और न ही TIA पोर्टल (S7-1200/1500 के लिए) कार्यक्रम S7-200। STEP 7 Micro/WIN सीढ़ी तर्क, FBD,और विवरण सूची, साथ ही पीआईडी, मॉडबस, हाई-स्पीड काउंटिंग और पीटीओ/पीडब्ल्यूएम के लिए सीपीयू के अंतर्निहित पुस्तकालय।

प्रश्न 4: दूसरा आरएस-485 पोर्ट किस प्रोटोकॉल का समर्थन करता है?

फ्रीपोर्ट मोड में: पूर्ण प्रोग्राम-नियंत्रित सीरियल पोर्ट, कोई भी एएससीआईआई या आरटीयू आधारित प्रोटोकॉल। स्टेप 7 माइक्रो/विन मॉडबस आरटीयू मास्टर और गुलाम के लिए पुस्तकालय ब्लॉक और सीमेंस ड्राइव के लिए यूएसएस प्रोटोकॉल प्रदान करता है.सीमेंस एचएमआई पैनलों के लिए पीपीआई मोड। पोर्ट एक ऐड-ऑन सीपी मॉड्यूल के बिना प्रोफिबस डीपी का समर्थन नहीं करता है।

Q5: 6ES7216-2BD23-0XB0 का स्रोत कहां से आता है?

S7-200 के बाद के बाजार के माध्यम से ¥ पुरानी स्वचालन आपूर्तिकर्ताओं, औद्योगिक अधिशेष डीलरों और विशेषज्ञ S7-200 भाग वितरकों को विश्व स्तर पर।सीपीयू 226 सबसे आम रूप से उपलब्ध S7-200 स्पेयर पार्ट्स में से एक है-0XB0 संस्करण की पुष्टि करें और कार्यक्रम प्रतिधारण पर भरोसा करने के बजाय स्टेप 7 माइक्रो/WIN बैकअप से प्रोग्राम को प्रतिस्थापन इकाई में लोड करें।
