| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

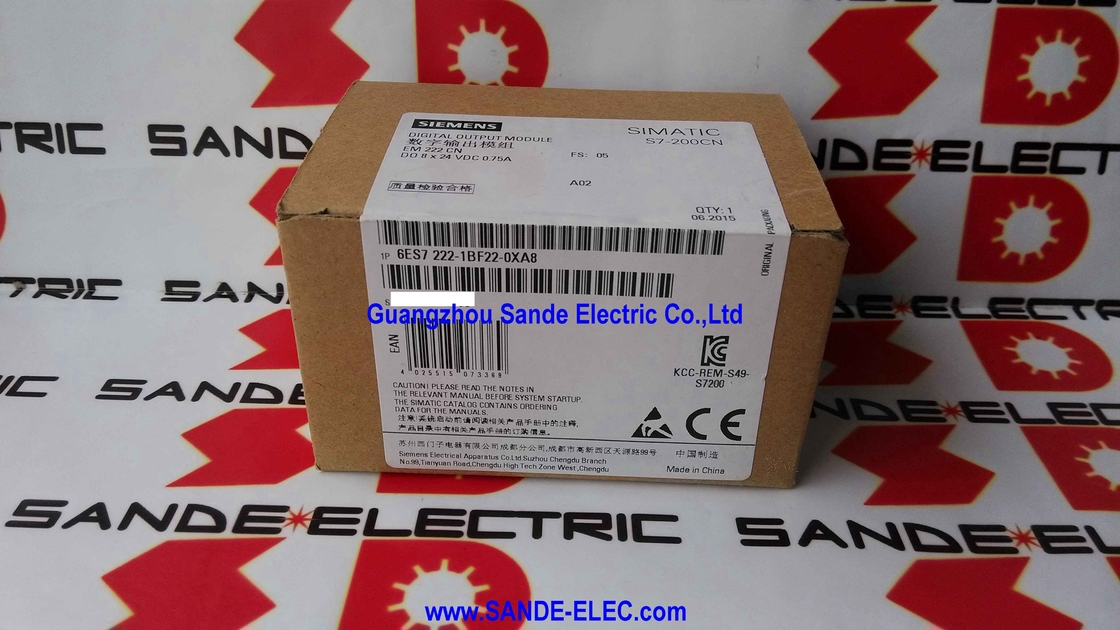

| मॉडल संख्या | 6ES7222-1BF22-0XA8 |
EM 222 ट्रांजिस्टर मॉड्यूल और रिले मॉड्यूल (6ES7222-1HF22-0XA8) समान चैनल गिनती, समान आवास और विस्तार श्रृंखला में समान पता रखते हैं। अंतर इसमें है कि वे शारीरिक रूप से क्या करते हैं - और यह अंतर कुछ अनुप्रयोगों के लिए निर्णायक है।
एक ट्रांजिस्टर आउटपुट 100-300 माइक्रोसेकंड में स्विच हो जाता है। एक रिले संपर्क में 5-15 मिलीसेकंड लगते हैं। मानक मशीन अनुक्रमण के लिए - एक संपर्ककर्ता को सक्रिय करना, एक सोलनॉइड को ट्रिगर करना, एक संकेतक को स्विच करना - दोनों प्रोग्राम के परिप्रेक्ष्य से समान रूप से काम करते हैं। जहां केवल ट्रांजिस्टर मॉड्यूल उच्च-आवृत्ति स्विचिंग के लिए काम करता है: स्टेपर मोटर नियंत्रण के लिए पल्स जेनरेशन, एलईडी डिमिंग या डीसी गति नियंत्रण के लिए पीडब्लूएम सिग्नल, या कोई भी आउटपुट जो भौतिक रूप से रिले संपर्क की तुलना में तेजी से चक्र करना चाहिए।
इलेक्ट्रॉनिक शॉर्ट-सर्किट सुरक्षा ट्रांजिस्टर आउटपुट का दोष-हैंडलिंग लाभ है। जब वायरिंग में खराबी के कारण शॉर्ट सर्किट होता है, तो सुरक्षा सर्किट थर्मल क्षति होने से पहले करंट को सीमित कर देता है, अन्य सात चैनलों को अप्रभावित रखता है, और खराबी दूर होने और आउटपुट चक्रित होने पर ठीक हो जाता है। एक रिले संपर्क बाहरी फ़्यूज़ पर निर्भर करता है - और फ़्यूज़ साफ़ होने से पहले ही संपर्क क्षतिग्रस्त हो सकता है।
| पैरामीटर | कीमत |
|---|---|
| उत्पादन का प्रकार | पीएनपी ट्रांजिस्टर (सोर्सिंग) |
| चैनल | 8 |
| आउटपुट वोल्टेज | 21-28वीडीसी |
| आउटपुट करेंट | प्रति चैनल 0.75A |
| स्विचिंग गति | ~100-300 µs |
| शॉर्ट-सर्किट सुरक्षा | इलेक्ट्रॉनिक, स्व-रीसेटिंग |
| संगत सीपीयू | केवल S7-22X |
| अनुमोदन | सीई |
| स्थिति | अतिरिक्त बंद कर दिया गया |
उच्च-चक्र सोलनॉइड वाल्व:वायवीय वाल्व पैकेजिंग, फिलिंग और असेंबली मशीनों पर प्रति मिनट दर्जनों बार साइकिल चलाते हैं। इस कर्तव्य दर पर, रिले संपर्क महीनों के भीतर खराब हो जाते हैं; ट्रांजिस्टर आउटपुट में कोई यांत्रिक घिसाव सीमा नहीं होती है।
स्टेपर मोटर सहायक नियंत्रण:स्टेपर अक्षों के लिए सिग्नलों को दिशा, सक्षम और रीसेट करें। सीपीयू के समर्पित पीटीओ आउटपुट (Q0.0, Q0.1) स्टेप पल्स को संभालते हैं; EM 222 ट्रांजिस्टर मॉड्यूल एक या अधिक अक्षों के लिए सहायक संकेत प्रदान करता है।
पीडब्लूएम और मॉड्यूलेटेड आउटपुट:एलईडी चमक नियंत्रण, पीडब्लूएम के माध्यम से एनालॉग-समतुल्य सेटपॉइंट पीढ़ी, या डीसी ड्राइव के लिए पल्स-चौड़ाई-आधारित गति सिग्नल - सभी को तेजी से स्विचिंग की आवश्यकता होती है जो केवल ट्रांजिस्टर आउटपुट प्रदान करते हैं।
मिश्रित विस्तार श्रृंखलाएँ:रिले और ट्रांजिस्टर EM 222 मॉड्यूल एक ही S7-22X विस्तार श्रृंखला में सह-अस्तित्व में हैं। रिले मॉड्यूल एसी लोड को संभालते हैं; ट्रांजिस्टर मॉड्यूल तेजी से स्विचिंग डीसी लोड को संभालते हैं। पीएलसी कार्यक्रम बिना किसी भेद के लगातार क्यूबी बाइट्स के माध्यम से दोनों को संबोधित करता है।
Q1: क्या आउटपुट पीएनपी सोर्सिंग या एनपीएन डूब रहे हैं?
पीएनपी सोर्सिंग। सक्रिय होने पर, ट्रांजिस्टर आउटपुट टर्मिनल को 24V DC पॉजिटिव सप्लाई से जोड़ता है - आउटपुट से लोड तक करंट प्रवाहित होता है। यह पीएनपी इनपुट के लिए डिज़ाइन किए गए मानक 24VDC औद्योगिक भार के अनुरूप है। एनपीएन डिवाइस (जहां सक्रिय स्थिति 0V से जुड़ती है) को इन सोर्सिंग आउटपुट के साथ इंटरफेस करने के लिए एक इंटरपोज़िंग रिले या सिग्नल इन्वर्टर की आवश्यकता होती है।
Q2: शॉर्ट-सर्किट सुरक्षा कैसे रीसेट होती है?
शॉर्ट-सर्किट ट्रिप के बाद, खराबी भौतिक रूप से ठीक हो जाने के बाद भी प्रभावित आउटपुट बंद रहता है। ट्रांजिस्टर को पुनः सक्षम करने के लिए पीएलसी प्रोग्राम को आउटपुट को चक्रित करना होगा (0 फिर 1 लिखें)। वैकल्पिक रूप से, विस्तार मॉड्यूल की 24V लोड आपूर्ति को संक्षेप में साइकिल चलाने से सुरक्षा रीसेट हो जाती है। पुन: सक्षम करने से पहले पुष्टि करें कि गलती ठीक हो गई है - सुरक्षा को बार-बार ट्रिगर करने से समय के साथ थर्मल क्षति हो सकती है।
Q3: क्या यह मॉड्यूल समान विस्तार श्रृंखला में रिले EM 222 मॉड्यूल के साथ मिश्रित हो सकता है?
हाँ। S7-22X विस्तार बस सीपीयू की मॉड्यूल सीमा (सीपीयू 224/224XP/226 के लिए 7; सीपीयू 221/222 के लिए 2) तक, किसी भी संयोजन में ट्रांजिस्टर और रिले ईएम 222 मॉड्यूल स्वीकार करता है। पीएलसी कार्यक्रम में लगातार क्यूबी बाइट्स के माध्यम से दोनों आउटपुट प्रकारों को समान रूप से संबोधित किया जाता है।
Q4: -0XA8 प्रत्यय क्या है?
-0XA8 CE प्रमाणीकरण के साथ चीन निर्मित S7-200 CN वैरिएंट की पहचान करता है। यूरोपीय-निर्मित -0XA0 वैरिएंट UL/cUL जोड़ता है। दोनों S7-22X विस्तार श्रृंखलाओं में विद्युत रूप से समान और विनिमेय हैं। चयन करने से पहले स्थापना स्थल के लिए प्रमाणन आवश्यकताओं की पुष्टि करें।
Q5: 6ES7222-1BF22-0XA8 कहाँ से प्राप्त किया गया है?
S7-200 CN स्पेयर पार्ट्स आफ्टरमार्केट के माध्यम से - विरासत स्वचालन आपूर्तिकर्ता और औद्योगिक अधिशेष वितरक। ट्रांजिस्टर और रिले दोनों वेरिएंट में EM 222 को आमतौर पर S7-200 CN स्थापित बेस के पैमाने को देखते हुए विश्व स्तर पर स्टॉक किया जाता है। ऑर्डर करने से पहले -0XA8 वैरिएंट और S7-22X CPU संगतता की पुष्टि करें।
