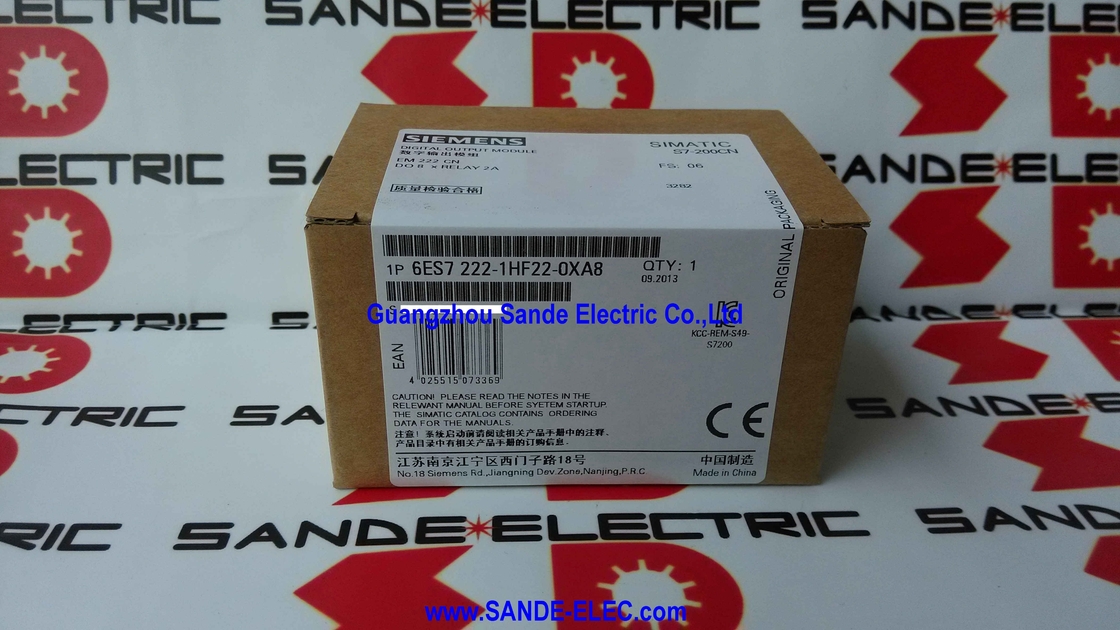

पीएलसी मॉड्यूल 6ES7222-1HF22-0XA8 6ES7 222-1HF22-0XA8 6ES7222-1HF22-OXA8

सीमेंस 6ES7222-1HF22-0XA8∙ SIMATIC S7-200 CN EM 222 8 रिले आउटपुट / 2A / एसी + डीसी स्विचिंग / S7-22X / सीई / 62×45×80 मिमी / बंद स्पेयर

ट्रांजिस्टर के बजाय रिले क्यों? वोल्टेज लचीलापन जो विकल्प को परिभाषित करता है

रिले और ट्रांजिस्टर ईएम 222 मॉड्यूल एक ही चैनल की संख्या, एक ही आवास और विस्तार श्रृंखला में एक ही पते को साझा करते हैं। जो उन्हें अलग करता है वह मौलिक हैःएक ट्रांजिस्टर आउटपुट केवल 24 वीडीसी स्विच करता है, जबकि रिले संपर्क पीएलसी सर्किट और क्षेत्र भार के बीच पूर्ण गैल्वानिक अलगाव के साथ, नामित अधिकतम, एसी या डीसी तक, जो भी वोल्टेज इसके लिए वायर्ड है, उसे स्विच करता है।

यह अलगाव मिश्रित-वोल्टेज प्रतिष्ठानों में रिले का परिभाषित लाभ है। चैनल 1 एक 230VAC मोटर संपर्ककर्ता कॉइल स्विच कर सकता है। चैनल 2, एक 24VDC सोलेनोइड वाल्व। चैनल 3, एक 48VDC सुरक्षा रिले.सभी एक ही मॉड्यूल से, एक साथ, सर्किट के बीच किसी भी विद्युत बातचीत के बिना।इस स्थिति में एक ट्रांजिस्टर मॉड्यूल के लिए प्रत्येक गैर-24 वीडीसी भार के लिए बाहरी इंटरपोजिंग रिले की आवश्यकता होती है, पैनल स्थान, और अतिरिक्त विफलता बिंदुओं.

जहां ट्रांजिस्टर जीतता है गति और चक्र जीवन है। रिले संपर्क मिलीसेकंड में स्विच करते हैं; ट्रांजिस्टर 100 ~ 300 माइक्रोसेकंड में स्विच करते हैं।आउटपुट के लिए जो अक्सर चक्र करते हैं पैकेजिंग लाइनों पर वायवीय वाल्वरिले ईएम 222 सही विकल्प है जब लोड कम चक्र वाले होते हैं या इसमें एसी वोल्टेज शामिल होते हैं।ट्रांजिस्टर EM 222 (6ES7222-1BF22-0XA8) सही विकल्प है जब सभी भार 24VDC हैं और तेजी से या लगातार स्विचिंग मामलों.

प्रमुख विनिर्देश

बाह्य फ्यूज की आवश्यकता नहीं है

रिले संपर्कों में वर्तमान-संवेदन या सीमित करने की कोई क्षमता नहीं है।रिले आउटपुट पर शॉर्ट सर्किट तब तक असीमित करंट चलाता है जब तक कि बाहरी सुरक्षा उपकरण इसे साफ नहीं करता है और फ्यूज साफ होने से पहले रिले संपर्क स्वयं क्षतिग्रस्त हो सकता है.

प्रत्येक रिले आउटपुट चैनल में एक बाहरी फ्यूज या सीरीज में एमसीबी होना चाहिए, जिसका आकार संपर्क (2 ए रेटिंग), फील्ड वायरिंग और भार की रक्षा के लिए होना चाहिए। 24 वीडीसी सर्किट के लिएःमॉड्यूल के बगल में एक फ्यूज्ड टर्मिनल स्ट्रिप पर 1 √ 2 ए लघु फ्यूज230VAC सर्किट के लिएः 1 ¢ 2A के बी या सी वक्र MCBs। DC प्रेरक भारों (रिले कॉइल, रिले कॉइल, रिले कॉइल) के माध्यम से फ्रीव्हीलिंग डायोड,solenoids) स्विच-आउट पर रिवर्स वोल्टेज स्पाइक्स को दबाने और महत्वपूर्ण रूप से संपर्क जीवन का विस्तार.

संपर्क जीवन ️ प्रेरक भार के लिए योजना

यांत्रिक संपर्क जीवन आमतौर पर लगभग 10 मिलियन संचालन है। नामित परिस्थितियों में विद्युत जीवन (2 ए) आमतौर पर 100,000 ₹ 300,000 संचालन है।मानक मशीन अनुक्रमण के लिए ️ ऑपरेटर के आदेश पर प्रारंभ/रोक, बैच-ट्रिगर वाल्व संचालन, शिफ्ट-स्टार्ट मोटर कमांड

वायवीय या हाइड्रोलिक वाल्वों पर प्रति शिफ्ट सैकड़ों बार चक्र करने वाले आउटपुट के लिए, संपर्क विद्युत जीवन सप्ताह के भीतर समाप्त हो सकता है। उच्च चक्र अनुप्रयोग ट्रांजिस्टर ईएम 222 पर हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या विभिन्न चैनल एक साथ विभिन्न वोल्टेज स्विच कर सकते हैं?

हाँ. प्रत्येक रिले संपर्क पूरी तरह से अलग है ∙ चैनलों के बीच कोई सामान्य विद्युत पथ नहीं है. चैनल 1 230VAC, चैनल 2 24VDC, चैनल 3 48VDC, एक बार में स्विच कर सकता है। व्यवहार में,अच्छी स्थापना प्रथाओं के अनुसार अलग-अलग टर्मिनल अनुभागों पर वोल्टेज वर्गों द्वारा आउटपुट को समूहित करें और उन्हें स्पष्ट रूप से लेबल करें, लेकिन विद्युत रूप से संपर्कों के बीच की अलगाव किसी भी मिश्रित-वोल्टेज संयोजन का समर्थन करती है।

Q2: एक S7-22X CPU से कितने रिले EM 222 मॉड्यूल कनेक्ट हो सकते हैं?

CPU 224, 224XP और 226 के लिए 7 तक; CPU 221 और 222 के लिए 2 तक।कई ईएम 222 रिले मॉड्यूल उपलब्ध स्लॉट को भर सकते हैं 7 रिले ईएम 222 मॉड्यूल के साथ एक सीपीयू 226 सीपीयू के अपने ऑनबोर्ड आउटपुट के अलावा 56 रिले संपर्क प्रदान करता हैसीपीयू के आंतरिक 5 वी विस्तार आपूर्ति को भी सभी विस्तार मॉड्यूल के कुल वर्तमान उपयोग के खिलाफ सत्यापित किया जाना चाहिए।

Q3: -0XA8 CN संस्करण यूरोपीय संस्करण -0XA0 से कैसे भिन्न है?

विद्युत और कार्यात्मक रूप से समान समान रिले रेटिंग, समान I/O संख्या, समान S7-22X बस संगतता। अंतर प्रमाणन हैः -0XA8 केवल CE ले जाता है;-0XA0 में अतिरिक्त रूप से UL और cUL हैंकेवल सीई-स्थापनाओं के लिए, -0XA8 एक प्रत्यक्ष ड्रॉप-इन विकल्प है। दोनों एक ही विस्तार श्रृंखला में बिना किसी हार्डवेयर या कार्यक्रम परिवर्तन के सह-अस्तित्व में हैं।

Q4: रिले संपर्कों में जल्दी विफलता का कारण क्या है और इसे कैसे रोका जाता है?

प्रेरक भार (रिले कॉइल, सोलेनोइड वाल्व) एक रिवर्स वोल्टेज स्पाइक उत्पन्न करते हैं जब बंद कर दिया जाता है जो संपर्क सतहों पर आर्क करता है, उन्हें समय के साथ क्षरण करता है।प्रत्येक डीसी प्रेरक भार के पार एक फ्रीव्हीलिंग डायोड इस स्पाइक को अवशोषित करता हैएसी प्रेरक भार (मोटर संपर्कक कॉइल, ट्रांसफार्मर प्राथमिक) के लिए,संपर्क के पार आरसी snubbers दोनों बनाने और तोड़ने पर चाप को कम.

Q5: 6ES7222-1HF22-0XA8 का स्रोत कहां से आता है?

S7-200 CN स्पेयर पार्ट्स के बाद के बाजार के माध्यम से ¥ पुरानी स्वचालन डीलरों, औद्योगिक अधिशेष आपूर्तिकर्ताओं और विशेषज्ञ S7-200 वितरकों।EM 222 रिले मॉड्यूल दुनिया भर में सबसे व्यापक रूप से स्टॉक किए गए S7-200 CN स्पेयर पार्ट्स में से एक हैआदेश देने से पहले -0XA8 संस्करण और S7-22X CPU संगतता की पुष्टि करें.
