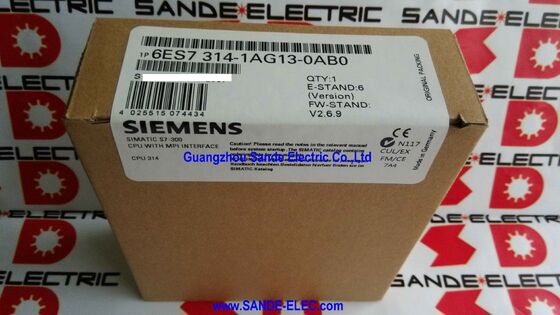

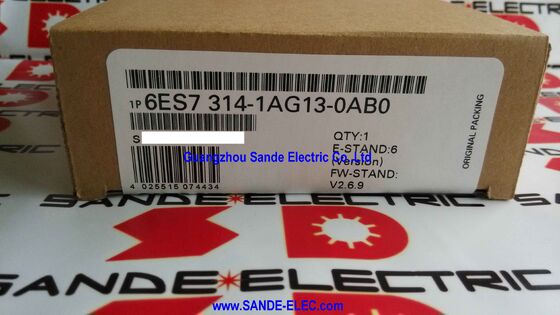

एमपीआई इंटरफेस के साथ सिमैटिक सीपीयू 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 सीपीयू 314 96KB कार्य स्मृति / एमपीआई / एकीकृत 24V डीसी आपूर्ति / माइक्रो मेमोरी कार्ड आवश्यक / स्पेयर पार्ट

सीपीयू 314 मध्य श्रेणी का एस7-300 वर्कहॉर्स

सीपीयू 314 सिमैटिक एस7-300 सीपीयू रेंज के उत्पादक मध्य में है। इसके नीचे कॉम्पैक्ट अनुप्रयोगों के लिए छोटी मेमोरी क्षमताओं के साथ प्रवेश स्तर के सीपीयू 312 और सीपीयू 313 हैं;इसके ऊपर उच्च प्रदर्शन वाले सीपीयू 315 और 317 वेरिएंट हैं जिनमें बड़ी मेमोरी और प्रोफिबस डीपी इंटरफेस हैंसीपीयू 314 की 96 केबी कार्य स्मृति और एमपीआई-केवल संचार प्रोफ़ाइल इसे ठीक उसी स्थान पर रखती है जहां सीमेंस ने इसे डिज़ाइन किया था:मध्यम जटिलता की मॉड्यूलर रैक आधारित नियंत्रण प्रणाली जहां कार्यक्रम 96KB के भीतर आराम से फिट होता है और सभी नेटवर्क संचार MPI इंटरफ़ेस ′′ प्रोग्रामिंग टर्मिनलों के माध्यम से चलता है, एचएमआई कनेक्शन, और अंतर-सीपीयू डेटा विनिमय।

कॉम्पैक्ट S7-300 सीपीयू (सीपीयू 312C, सीपीयू 313C, सीपीयू 314C-2) के विपरीत, जो सीपीयू आवास में सीधे ऑनबोर्ड डिजिटल और एनालॉग I/O चैनलों को एकीकृत करते हैं, सीपीयू 314 एक शुद्ध प्रसंस्करण मॉड्यूल है।सभी I/O को S7-300 रैक में अलग सिग्नल मॉड्यूल द्वारा संभाला जाता हैयह मध्यम आकार की मशीन नियंत्रण, प्रक्रिया समर्थन पैनलों और उपयोगिता स्वचालन प्रणालियों के लिए मानक मॉड्यूलर वास्तुकला है जहां I/O गणना और प्रकार स्थापित सिग्नल मॉड्यूल द्वारा परिभाषित किया जाता है,सीपीयू में निर्मित क्या द्वारा नहीं.

प्रमुख विनिर्देश

एमपीआई ∙ इंटरफेस जिसने एस७-३०० इंजीनियरिंग को परिभाषित किया

एमपीआई (मल्टी-पॉइंट इंटरफेस) बाहरी दुनिया के लिए सीपीयू 314 का संचार कनेक्शन है। 12 एमबीआईटी/एस तक और प्रति खंड 32 नोड्स तक के समर्थन के साथ,एमपीआई स्टेप 7 कार्यक्रम अपलोड/डाउनलोड के लिए प्रोग्रामिंग टर्मिनल (पीजी/पीसी) कनेक्शन ले जाता है, ऑपरेटर स्क्रीन डेटा के लिए एचएमआई पैनल (ओपी/टीपी) कनेक्शन, और इंटरकनेक्टेड रैक सिस्टम में S7-300 सीपीयू के बीच सीपीयू-टू-सीपीयू डेटा एक्सचेंज (नेटरीड/नेटराइट) ।

एमपीआई प्रोफिबस नहीं है, यह एक ही भौतिक आरएस-485 हार्डवेयर का उपयोग करता है लेकिन एक अलग प्रोटोकॉल और एक काफी कम अधिकतम केबल लंबाई का उपयोग करता है।उन संयंत्रों के लिए जहां फील्ड डिवाइस संचार के लिए PROFIBUS DP की आवश्यकता होती है, सीपीयू 314 के केवल एमपीआई विन्यास का मतलब है कि डीपी मास्टर कार्यक्षमता प्रदान करने के लिए रैक में एक सीपी 342-5 संचार प्रोसेसर जोड़ा जाना चाहिए।

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

एकीकृत 24V सीसी आपूर्ति ️ सीपीयू के लिए कोई अलग पीएस 307 की आवश्यकता नहीं है

सीपीयू 314 पर एकीकृत 24 वी डीसी आपूर्ति सीधे 24 वी डीसी पैनल आपूर्ति रेल से जुड़ी होती है, जो पीएस 307 बिजली आपूर्ति मॉड्यूल के एसी-टू-डीसी रूपांतरण से स्वतंत्र होती है।सीपीयू 24 वी डीसी से अपनी ऑपरेटिंग शक्ति प्राप्त करता है रैक बस वोल्टेज और फील्ड I/O मॉड्यूल आपूर्ति के लिए PS 307 की अभी भी आवश्यकता है, लेकिन सीपीयू को पीएस 307 की रेल से एक अलग कनेक्शन के माध्यम से नहीं बल्कि सीधे 24 वी डीसी आपूर्ति से संचालित किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीपीयू 314 और सीपीयू 315-2 डीपी में क्या अंतर है और प्रत्येक को कब निर्दिष्ट किया जाना चाहिए?

सीपीयू 314 में 96 केबी कार्य स्मृति और केवल एमपीआई संचार है। सीपीयू 315-2 डीपी में एमपीआई के अलावा 128 केबी कार्य स्मृति और एक एकीकृत प्रोफिबस डीपी मास्टर / गुलाम इंटरफ़ेस है।सीपीयू 314 निर्दिष्ट करें जब एप्लिकेशन 96KB के भीतर फिट होता है और सभी क्षेत्र I/O स्थानीय रैक मॉड्यूल या MPI से जुड़े रिमोट रैक विस्तार के माध्यम से होता है. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

प्रश्न 2: क्या सीपीयू 314 एक कॉम्पैक्ट सीपीयू है जिसमें इनबोर्ड आई/ओ है?

नहीं. सीपीयू 314 एक शुद्ध रैक प्रोसेसर है ∙ कोई ऑनबोर्ड डिजिटल या एनालॉग I/O चैनल नहीं है। सभी I/O अलग-अलग S7-300 सिग्नल मॉड्यूल (SM) द्वारा प्रदान किए जाते हैं जो सीपीयू के साथ रैक में स्थापित होते हैं।कॉम्पैक्ट सीपीयू (सीपीयू 314सी-2 पीएन/डीपी, सीपीयू 313सी, आदि) को ऑनबोर्ड आई/ओ में एकीकृत करते हैं; मानक सीपीयू 314 ऐसा नहीं करता है। रैक लेआउट और स्थापित कार्यक्रम में सभी आई/ओ पते अलग-अलग सिग्नल मॉड्यूल पर आधारित होते हैं।

प्रश्न 3: क्या विफल सीपीयू 314 से माइक्रो मेमोरी कार्ड का उपयोग सीधे प्रतिस्थापन इकाई में किया जा सकता है?

हाँ ¢ यह मानक कार्यक्रम पुनर्प्राप्ति प्रक्रिया है. प्रणाली को बंद करें, विफल सीपीयू से एमएमसी निकालें, इसे प्रतिस्थापन सीपीयू 314 में स्थापित करें, शक्ति बहाल करें.प्रतिस्थापन सीपीयू एक प्रोग्रामिंग टर्मिनल के बिना स्टार्टअप पर एमएमसी से कार्यक्रम लोड करता है. MMC को स्थानांतरित करने से पहले पुष्ट करें कि MMC बरकरार है (कोई भौतिक क्षति नहीं, इलेक्ट्रोस्टैटिक डिस्चार्ज के संपर्क में नहीं है) । यदि MMC हार्डवेयर की खराबी के दौरान विफल CPU में था,सत्यापित करें कि कार्यक्रम सही ढंग से पहली बार पावर-अप के बाद पढ़ता है.

प्रश्न 4: सीपीयू 314 के साथ एमपीआई नेटवर्क कितने नोड्स का समर्थन कर सकता है?

एमपीआई नेटवर्क 32 नोड्स तक का समर्थन करता है, जिनके पते 0?? 31 हैं। पता 0 आमतौर पर प्रोग्रामिंग टर्मिनल के लिए आरक्षित है, पता 2 सीपीयू के लिए। कनेक्टेड एचएमआई पैनल,एक ही MPI खंड पर अन्य S7-300 CPU, और प्रोग्रामिंग डिवाइस प्रत्येक एक नोड पते पर कब्जा करते हैं। 187.5 kbit/s पर MPI के लिए अधिकतम केबल लंबाई 50m प्रति खंड है; 12 Mbit/s पर अधिकतम 50m रिपीटर के बिना है। लंबे समय तक चलने के लिए,RS-485 रिपीटर पहुंच बढ़ाता है.

Q5: 6ES7314-1AG13-0AB0 का स्रोत कहां से आता है?

सीमेंस के लिए स्पेयर पार्ट के रूप में, सीमेंस के सर्विस चैनलों और अच्छी तरह से स्थापित S7-300 आफ्टरमार्केट के माध्यम से औद्योगिक स्वचालन भागों के डीलरों और परीक्षणित अधिशेष आपूर्तिकर्ताओं के माध्यम से।AG13 और आसन्न संशोधनों में CPU 314 विश्व स्तर पर सबसे व्यापक रूप से तैनात S7-300 CPU में से एक हैआदेश देने से पहले स्थापित इकाई के लेबल से CPU 314 पदनाम (CPU 314C कॉम्पैक्ट संस्करण नहीं) की पुष्टि करें।मूल इकाई से प्रतिस्थापन के लिए माइक्रो मेमोरी कार्ड स्थानांतरित करें.
