| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

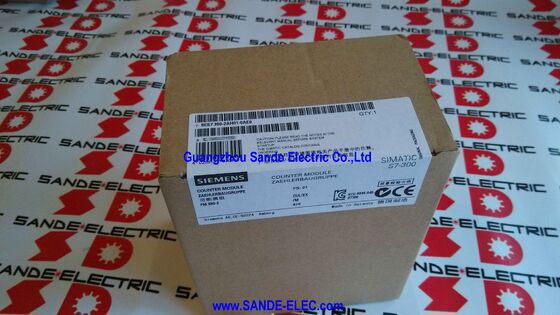

| मॉडल संख्या | 6ES7350-2AH01-0AE0 |
दसीमेंस 6ES7350-2AH01-0AE0यह FM 350-2 है, जो सिमैटिक S7-300 प्रणाली के लिए सीमेंस का आठ-चैनल काउंट और माप फ़ंक्शन मॉड्यूल है।
जहां कॉम्पैक्ट S7-300 सीपीयू के अंतर्निहित उच्च गति काउंटर इनपुट 10kHz पर दो चैनल प्रदान करते हैं, FM 350-2 20kHz पर आठ स्वतंत्र चैनलों तक क्षमता बढ़ाता है,प्रत्येक अपने स्वयं के स्वतंत्र रूप से चयनित मोड में काम करने में सक्षम, स्वतंत्र रूप से अपने स्वयं के गेट कार्यों और आउटपुट असाइनमेंट को कॉन्फ़िगर करता है।
ऐसी मशीनों के लिए जिन्हें कई एन्कोडरों की निगरानी करने, कई माप बिंदुओं पर उत्पादों की गिनती करने या एक साथ कई मशीन अक्षों पर गति मापने की आवश्यकता होती है,एफएम 350-2 एक अलग बुद्धिमान गिनती हार्डवेयर के संग्रह की आवश्यकता होगी जो अन्यथा की जगह लेता है.
आठ चैनल पूरी तरह से एफएम 350-2 के स्वयं के प्रोसेसर में संचालित होते हैं, S7-300 सीपीयू के स्कैन चक्र से स्वतंत्र होते हैं। 20kHz पर एक एन्कोडर सिग्नल 50 माइक्रोसेकंड में एक पूर्ण धड़कन को पूरा करता है;कोई पीएलसी स्कैन चक्र 10ms पर चल रहा है विश्वसनीय रूप से सामान्य डिजिटल इनपुट प्रसंस्करण का उपयोग कर इस दर पर हर धड़कन को पकड़ सकता है.
एफएम 350-2 के हार्डवेयर काउंटर प्रत्येक धड़कन को लॉक करते हैं, सीपीयू के वर्तमान कार्यभार के बावजूद, और गिने गए मूल्य, मापी गई आवृत्ति,या गणना की गई गति अगले स्कैन पर पढ़ने के लिए सीपीयू के लिए मॉड्यूल के बफर मेमोरी में उपलब्ध है.
पांच ऑपरेटिंग मोड ∙ गिनती, आवृत्ति माप, गति माप, अवधि अवधि माप और खुराक ∙ एफएम 350-2 को S7-300 रैक के भीतर एक बहुउद्देश्यीय माप इंजन बनाते हैं।
प्रत्येक चैनल का मोड स्वतंत्र रूप से सेट किया जाता है, इसलिए एक एकल एफएम 350-2 एक ही समय में एक चैनल को कन्वेयर बेल्ट के लिए लंबाई काउंटर के रूप में चला सकता है, एक और प्रवाह सेंसर के लिए आवृत्ति मीटर के रूप में,और दो और एक ही मॉड्यूल से अलग मशीन अक्षों के लिए गति मॉनिटर के रूप में .
| पैरामीटर | मूल्य |
|---|---|
| चैनल | 8 |
| अधिकतम आवृत्ति | 20kHz |
| एन्कोडर प्रकार | NAMUR, 24VDC |
| डिजिटल इनपुट | 8 × NAMUR, अधिकतम 20kHz |
| डिजिटल आउटपुट | 8 × 24 वीडीसी, 500 एमए |
| काउंटर चौड़ाई | 32-बिट |
| कार्य मोड | गिनती, आवृत्ति, गति, अवधि, खुराक |
| मॉड्यूल चौड़ाई | 80 मिमी |
| वजन | 0.5 किलो |
| कनेक्टर | 40-पिन (अलग से ऑर्डर करें) |
गिनतीसबसे बुनियादी मोड है। काउंटर एनकोडर इनपुट से पल्स जमा करता है, प्रत्येक पल्स किनारे पर 32-बिट काउंटर मान को बढ़ाता या घटाता है।गेट इनपुट (बाहरी संकेत या सॉफ्टवेयर कमांड) नियंत्रण जब गिनती सक्रिय है.
एक गिनती अंतराल के अंत में या जब एक पूर्व निर्धारित मूल्य तक पहुँच जाता है, कॉन्फ़िगर आउटपुट एक गेट, रिले, या मशीन में एक अलार्म ट्रिगर सक्रिय होता है।और आवधिक गिनती वेरिएंट विभिन्न अनुप्रयोग आवश्यकताओं को कवर करते हैं.
आवृत्ति मापएक परिभाषित गेट समय पर धड़कनों की गिनती करता है और हर्ट्ज में आवृत्ति की सूचना देता है। गेट समय विन्यस्त है ∙ लंबे गेट समय कम आवृत्तियों पर बेहतर सटीकता देते हैं,कम गेट समय उच्च आवृत्तियों पर तेजी से प्रतिक्रिया देते हैं.
एक प्रवाह सेंसर जो 5 लीटर प्रति मिनट की प्रवाह दर पर 100 पल्स प्रति लीटर उत्पन्न करता है, प्रति मिनट 500 पल्स (8.33 हर्ट्ज) उत्पन्न करता है।एफएम 350-2 यह मापता है और सीपीयू कार्यक्रम में प्रवाह दर गणना के लिए आवृत्ति मूल्य प्रदान करता है.
गति मापकॉन्फ़िगर किए गए एन्कोडर रिज़ॉल्यूशन (क्रान्ति प्रति धड़कन) का उपयोग करके पल्स फ्रीक्वेंसी को गति मान में परिवर्तित करके आवृत्ति माप का विस्तार करता है।सीपीयू एफएम 350-2 के डेटा बफर में गति रजिस्टर पढ़ता है और प्रदर्शन के लिए एक प्रत्यक्ष आरपीएम या परिधीय गति मूल्य है, लॉगिंग, या बंद-लूप नियंत्रण।
अवधि अवधि का मापक्रमिक एन्कोडर इंपल्स के बीच समय को मापता है, जो कि प्रत्यक्ष आवृत्ति गिनती की तुलना में कम गति पर अधिक सटीक विपरीत आवृत्ति माप प्रदान करता है।
बहुत कम गति पर, जहां एक सेकंड का एक गिनती गेट केवल कुछ धड़कनों को पकड़ सकता है और इस प्रकार खराब आवृत्ति संकल्प देता है, धड़कनों के बीच की अवधि को मापने से बहुत अधिक सटीकता मिलती है।
खुराक मोडएफएम 350-2 की सबसे अधिक अनुप्रयोग-विशिष्ट विशेषता है। मॉड्यूल एक प्रवाह मीटर से धड़कनों की गिनती करता है, संचित कुल व्यक्त करता है,और एक आउटपुट सक्रिय करता है जब एक प्रोग्राम कुल गिनती ("खुराक") तक पहुँच जाता है.
आउटपुट सीधे पीएलसी स्कैन चक्र के माध्यम से रूटिंग के बिना वितरण वाल्व, सोलेनोइड, या पंप को नियंत्रित करता है।
यह हार्डवेयर-प्रत्यक्ष खुराक पीएलसी कार्यक्रम में गिनती पढ़ने और अगले स्कैन में आउटपुट लिखने के विलंब से बचाता है,जो उच्च गति वाले खुराक अनुप्रयोगों में महत्वपूर्ण है जहां कुछ मिलीसेकंड की विलंबता महत्वपूर्ण मात्रा त्रुटि का प्रतिनिधित्व करती है.
एफएम 350-2 के इनपुट इंटरफ़ेस में NAMUR सेंसर स्वीकार किए जाते हैं, जो कि IEC 60947-5-6 में परिभाषित दो तारों वाला इंटरफ़ेस है, जिसका उपयोग खतरनाक क्षेत्र की स्थापनाओं में निकटता सेंसर के लिए व्यापक रूप से किया जाता है।
NAMUR सेंसर फील्ड डिवाइस (सेन्सर नहीं) द्वारा संचालित होते हैं और दो तार्किक स्थितियों का प्रतिनिधित्व करने के लिए अपनी वर्तमान खपत को भिन्न करते हैंःलगभग 1mA निष्क्रिय अवस्था और लगभग 8mA सक्रिय अवस्था के लिए.
FM 350-2 पर NAMUR इंटरफ़ेस इस वर्तमान भिन्नता का मूल्यांकन करता है, allowing connection of sensors installed in Zone 1 or Zone 2 hazardous areas when used with appropriate NAMUR-compatible intrinsic safety barriers (Zener barriers or galvanic isolators) between the sensor and the module.
यह एफएम 350-2 को रासायनिक प्रक्रिया संयंत्रों और रिफाइनरियों में गति मापने और गिनती के लिए उपयुक्त बनाता है जहां खतरनाक क्षेत्रों में घूर्णन मशीनरी को गति की निगरानी की आवश्यकता होती है।
मानक 24 वी डीसी निकटता स्विच और एन्कोडर भी एफएम 350-2 के इनपुट से जुड़ सकते हैं,24V एन्कोडर मोड में काम करता है जो NAMUR वर्तमान संकेतों के बजाय मानक PNP-प्रकार के डिजिटल संकेतों को स्वीकार करता है.
एफएम 350-2 के आठ डिजिटल आउटपुट 500 हर्ट्ज तक की स्विचिंग आवृत्ति पर काम करते हैं और सीपीयू हस्तक्षेप के बिना प्रोग्राम करने योग्य तुलनात्मक मूल्य तक पहुंचने वाले काउंटर के आधार पर सक्रिय हो सकते हैं।यह हार्डवेयर अवरोध आउटपुट क्षमता खुराक और तुलना-ट्रिगर संचालन के लिए कुंजी है जहां चक्र समय मायने रखता है.
एक तुलनात्मक विन्यास में, सीपीयू के-बस संचार के माध्यम से एफएम 350-2 के तुलनात्मक रजिस्टर में एक लक्ष्य गणना मान लिखता है।
जैसा कि काउंटर धड़कनों को जमा करता है, एफएम 350-2 आंतरिक रूप से लक्ष्य के साथ कुल चल रहा है की तुलना करता है।एफएम 350-2 सीधे संबंधित आउटपुट को सक्रिय करता है कोई पीएलसी स्कैन चक्र भागीदारी नहीं.
आउटपुट प्रतिक्रिया समय हार्डवेयर द्वारा निर्धारित किया जाता हैः आम तौर पर तुलना तर्क और आउटपुट ड्राइवर के लिए माइक्रोसेकंड रेंज में,बजाय मिलीसेकंड सीमा पीएलसी स्कैन चक्र समय है कि लागू होगा अगर सीपीयू गिनती पढ़ना था, इसे प्रोग्राम में तुलना करें, और बाद के स्कैन में आउटपुट लिखें।
प्रश्न 1: क्या एफएम 350-2 के लिए किसी विशेष फ्रंट कनेक्टर या एन्कोडर केबल की आवश्यकता होती है, या ये मानक एस7-300 सहायक उपकरण हैं?
एफएम 350-2 मानक 40-पोल S7-300 फ्रंट कनेक्टर का उपयोग करता है (6ES7392-1AM00-0AA0 पेंच संपर्क के लिए,या 6ES7392-1BM01-0AA0 स्प्रिंग संपर्क के लिए) ️ उसी कनेक्टर का उपयोग अन्य 40 ध्रुवीय S7-300 सिग्नल मॉड्यूल द्वारा किया जाता हैयह अलग से ऑर्डर किया जाता है और मॉड्यूल के साथ शामिल नहीं है।
एन्कोडर वायरिंग के लिए, मानक आश्रित घुमावदार जोड़ी केबल उपयुक्त है; किसी विशेष केबल या विशेष एन्कोडर कनेक्टर की आवश्यकता नहीं है।
वायरिंग कॉन्फ़िगरेशन दस्तावेज में एफएम 350-2 की टर्मिनल असाइनमेंट तालिका के अनुसार 40-पोल फ्रंट कनेक्टर टर्मिनलों से जुड़ी होती है।
प्रश्न 2: क्या FM 350-2 को IM 361 के माध्यम से जुड़े S7-300 विस्तार रैक में स्थापित किया जा सकता है या यह केंद्रीय रैक में होना चाहिए?
एफएम 350-2 एक फ़ंक्शन मॉड्यूल (एफएम) है जो के-बस के माध्यम से सीपीयू के साथ संवाद करता है। के-बस को आईएम 360/361 जोड़ी के माध्यम से जुड़े विस्तार रैक पर रूट किया जाता है, लेकिन सरल आईएम 365 जोड़ी के माध्यम से नहीं।
इसलिए: FM 350-2 को IM 361 इंटरफेस मॉड्यूल से जुड़े विस्तार रैक में स्थापित किया जा सकता है (K-Bus मौजूद है), लेकिन IM 365 के माध्यम से जुड़े विस्तार रैक में ठीक से काम नहीं कर सकता है (कोई K-Bus नहीं) ।
यह अनुप्रयोग-विशिष्ट बाधाओं में से एक है जो यह निर्धारित करता है कि आईएम 365 या आईएम 360/361 जोड़ी किसी दिए गए एस7-300 बहु-रैक विन्यास के लिए उपयुक्त है या नहीं।
Q3: FM 350-2 के साथ कौन सा कॉन्फ़िगरेशन सॉफ्टवेयर शामिल है और क्या यह TIA पोर्टल के साथ संगत है?
6ES7350-2AH01-0AE0 में सीडी-रोम पर एक कॉन्फ़िगरेशन पैकेज शामिल है। यह स्टेप 7 फंक्शन ब्लॉक लाइब्रेरी और FM 350-2 के लिए विशिष्ट कॉन्फ़िगरेशन टूल है, जिसका उपयोग स्टेप 7 क्लासिक (v5.x) के साथ किया जाता है।
TIA Portal support for the FM 350-2 is available through STEP 7 in TIA Portal (when using TIA Portal together with the STEP 7 Professional package) or through the FM 350-2's TIA Portal configuration tool available from Siemens Industry Online Support.
स्टेप 7 क्लासिक में पहले से ही इंजीनियर किए गए सिस्टम के लिए, शामिल सीडी-रॉम सभी आवश्यक कॉन्फ़िगरेशन उपकरण प्रदान करता है; टीआईए पोर्टल उपयोगकर्ताओं के लिए,उपयुक्त टीआईए पोर्टल संगत पैकेज की पुष्टि और सीमेंस से प्राप्त की जानी चाहिए.
प्रश्न 4: क्या एफएम 350-2 के चैनलों का उपयोग एक साथ विभिन्न ऑपरेटिंग मोड में किया जा सकता है?
हाँ. आठ चैनलों में से प्रत्येक स्वतंत्र रूप से विन्यास योग्य है. एक एकल एफएम 350-2 मॉड्यूल के भीतर, चैनलों को एक साथ विभिन्न मोड में संचालित कर सकते हैंउत्पादन मात्रा की निगरानी के लिए निरंतर गिनती मोड में चैनल 1? 4, मोटर गति की निगरानी के लिए गति माप मोड में चैनल 5 ′′6 और वितरण नियंत्रण के लिए खुराक मोड में चैनल 7 ′′8।
कॉन्फ़िगरेशन को कॉन्फ़िगरेशन टूल के माध्यम से कमीशन के दौरान सेट किया जाता है और मॉड्यूल में डाउनलोड किया जाता है।
सीपीयू प्रोग्राम प्रत्येक चैनल से स्वतंत्र रूप से डेटा पढ़ता है, प्रत्येक चैनल के ऑपरेटिंग मोड के लिए उपयुक्त डेटा ब्लॉक संरचनाओं तक पहुंचता है।
Q5: यदि S7-300 CPU STOP मोड में जाता है तो FM 350-2 के काउंटर मूल्यों का क्या होता है?
जब S7-300 सीपीयू STOP पर जाता है, तो FM 350-2 का काउंटर हार्डवेयर काम करना जारी रखता है। काउंटर चालू रहते हैं, जुड़े एन्कोडर से इंपल्स जमा करते हैं।
के-बस के माध्यम से एफएम 350-2 के साथ सीपीयू का संचार स्टॉप मोड में समाप्त हो जाता है, इसलिए सीपीयू स्टॉप अवधि के दौरान अद्यतन काउंटर मानों को नहीं पढ़ सकता है या नए सेटपॉइंट नहीं लिख सकता है।
हालाँकि, एफएम 350-2 स्वयं और इसके हार्डवेयर काउंटर चालू और सक्रिय रहते हैं। जब सीपीयू RUN पर लौटता है, तो के-बस संचार फिर से शुरू होता है, और सीपीयू वर्तमान काउंटर मान पढ़ सकता है,जो STOP अंतराल के दौरान संचित गिनती को दर्शाते हैं.
यह व्यवहार खुराक और गिनती अनुप्रयोगों के लिए महत्वपूर्ण है जहां सामग्री एक संक्षिप्त सीपीयू स्टॉप के दौरान मशीन के माध्यम से आगे बढ़ सकती है
