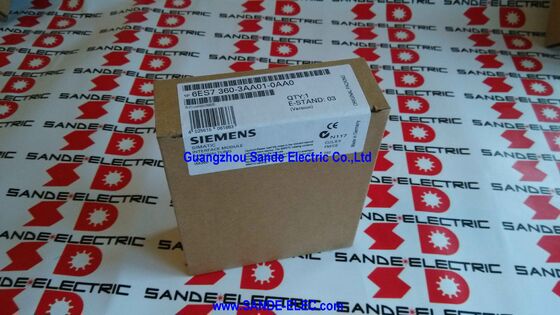

सिमैटिक इंटरफेस मॉड्यूल 6ES7360-3AA01-0AA0 6ES7 360-3AA01-0AA0 6ES736O-3AAO1-OAAO

Siemens 6ES7360-3AA01-0AA0∙ SIMATIC S7-300 IM 360 ∙ सेंट्रल रैक भेजें इंटरफेस मॉड्यूल, के-बस, 3 विस्तार रैक तक कनेक्ट करता है, 350mA, 40×125×120mm, 225g

अवलोकन

दसीमेंस 6ES7360-3AA01-0AA0आईएम 360 है ∙ केंद्रीय रैक इंटरफ़ेस मॉड्यूल जो एक बहु-रैक S7-300 कॉन्फ़िगरेशन शुरू करता है।

अकेले, यह एक जोड़ी का आधा भेज रहा है ¢ यह केंद्रीय रैक के सीपीयू और बिजली की आपूर्ति से S7-300 बैकप्लेन बस लेता है और कनेक्टिंग केबल के माध्यम से इसे बाहर तक बढ़ाता है,तीन विस्तार रैक तक.

प्रत्येक विस्तार रैक अपने स्वयं के IM 361 प्राप्त मॉड्यूल के माध्यम से इस विस्तारित बस को प्राप्त करता है और संयुक्त परिणाम एक S7-300 प्रणाली है जो एक एकल के रूप में कई भौतिक रैक को शामिल करता है,सीपीयू के दृष्टिकोण से सुसंगत पीएलसी स्टेशन.

जब किसी मशीन के स्वचालन कार्य के लिए एक S7-300 रैक की तुलना में अधिक I/O या अधिक विशेष फ़ंक्शन मॉड्यूल क्षमता की आवश्यकता होती है, तो IM 360 वह जगह है जहां यह विस्तार शुरू होता है।

यह केंद्रीय रैक के मॉड्यूल स्लॉट में स्थापित होता है ′′ आम तौर पर सीपीयू के तुरंत दाईं ओर स्लॉट,शेष स्लॉट को भरने वाले सिग्नल और फ़ंक्शन मॉड्यूल के साथ और बाहरी डेटा लिंक स्थापित करता है.

स्टेप 7 में प्रोग्रामर के दृष्टिकोण से, सभी कनेक्टेड विस्तार रैक में मॉड्यूल केंद्रीय रैक के मॉड्यूल के साथ हार्डवेयर कॉन्फ़िगरेशन में दिखाई देते हैं,एक ही I/O पता स्थान में आवंटित लगातार पतेकई रैकों में भौतिक पृथक्करण उपयोगकर्ता कार्यक्रम के लिए पारदर्शी है।

प्रमुख विनिर्देश

S7-300 आर्किटेक्चर में "Send Module" का क्या अर्थ है

S7-300 मल्टी-रैक इंटरफेस जोड़ी में, IM 360 और IM 361 में परिभाषित भूमिकाएं हैं जिन्हें एक दूसरे के लिए उलट या प्रतिस्थापित नहीं किया जा सकता है।

आईएम 360 को विशेष रूप से केंद्रीय रैक के लिए डिज़ाइन किया गया है। यह बैकप्लेन बस एक्सटेंशन की उत्पत्ति करता है और कनेक्टिंग केबल को पहले विस्तार रैक तक चलाता है।

आईएम 361 को विस्तार रैक के लिए डिज़ाइन किया गया है ∙ यह आईएम 360 (या एक डेज़ी चेन में एक पिछले आईएम 361 से) से बस प्राप्त करता है और इसे स्थानीय विस्तार रैक के मॉड्यूल को प्रदान करता है।

एक विस्तार रैक में एक आईएम 360 या केंद्रीय रैक में एक आईएम 361 स्थापित करने का प्रयास काम नहीं करेगाऔर भौतिक कनेक्टर मतभेद गलत केबल कनेक्शन को रोकने.

आईएम 360 और आईएम 361 एक प्रणाली के पूरक घटक हैं, विनिमेय नहीं।

आईएम 360 का 350mA का बैकप्लेन करंट आउटपुट आईएम 361 के 0 से काफी कम है।8A क्योंकि केंद्रीय रैक के पास पहले से ही अपनी बिजली आपूर्ति मॉड्यूल (PS 307) है जो प्राथमिक शक्ति प्रदान करता है.

विस्तार रैक, जो अपने प्राथमिक बैकप्लेन पावर स्रोत के रूप में IM 361 पर निर्भर करते हैं (प्रत्येक विस्तार रैक में स्थापित PS 307 के साथ संयुक्त), IM 361 के उच्च 0.8A आउटपुट की आवश्यकता होती है।

संदर्भ में आईएम 360/361 प्रणाली

आईएम 360 और इसके जोड़े आईएम 361 इकाइयां सबसे सक्षम एस7-300 मल्टी-रैक कॉन्फ़िगरेशन के लिए तंत्र हैं, जिन्हें केवल अतिरिक्त आई/ओ की आवश्यकता नहीं है,लेकिन समारोह मॉड्यूल वितरित करने की क्षमता, पोजिशनिंग कंट्रोलर, और कई भौतिक कैबिनेट में संचार प्रोसेसर।

चार यांत्रिक भागों के साथ एक बड़े प्रिंटिंग प्रेस पर विचार करें, प्रत्येक अपने स्वयं के कैबिनेट में कई मीटर की दूरी पर,जहां प्रत्येक खंड के पास अपनी गति नियंत्रण आवश्यकताएं हैं (एफएम 351 पोजिशनिंग मॉड्यूल द्वारा संचालित), इसकी अपनी बड़ी I/O गणना (सिग्नल मॉड्यूल द्वारा संभाला जाता है), और इसकी अपनी सुरक्षा इंटरलॉकिंग वायरिंग।

मुख्य कैबिनेट के S7-300 रैक में IM 360 तीन उपग्रह कैबिनेट के लिए बैकप्लेन बस का विस्तार करता है, जिनमें से प्रत्येक में एक IM 361 और इसके स्थानीय मॉड्यूल हैं।

The four FM 351 modules in the satellite cabinets communicate directly with the CPU via the K-Bus passing through the IM 360 and IM 361 chain — providing coordinated multi-axis motion control from a single S7-300 CPU without requiring separate communication protocols between the main cabinet and satellites.

यह वह कॉन्फ़िगरेशन है जिसे आईएम 365 (इसके सरल, नो-के-बस आर्किटेक्चर के साथ) समर्थित नहीं कर सकता है।

आईएम 360/361 जोड़ी जटिल, वितरित, बहु-कार्यात्मक मशीन नियंत्रण के लिए S7-300 का जवाब है।

चरण 7 विन्यास और पता असाइनमेंट

STEP 7 के हार्डवेयर विन्यास (HW Config) में, IM 360 S7-300 स्टेशन के रैक 0 में एक घटक के रूप में दिखाई देता है। विस्तार रैक (अपने IM 361 मॉड्यूल के साथ) रैक 1, 2, 3 के रूप में दिखाई देते हैं।और 3 एक ही स्टेशन विन्यास में.

Modules installed in expansion racks are assigned I/O addresses in the same address space as the central rack's modules — there is no functional difference in how the CPU's user program accesses a digital input in rack 0 versus one in rack 3.

आई/ओ असाइनमेंट और रैक कॉन्फ़िगरेशन एचडब्ल्यू कॉन्फ़िग में परिभाषित हैं, और स्टेप 7 स्वचालित रूप से सही पता मैपिंग उत्पन्न करता है।

हार्डवेयर विन्यास डाउनलोड करते समय, चरण 7 सीपीयू को रैक और स्लॉट असाइनमेंट प्रसारित करता है,जो फिर सभी रैक स्कैन करता है और सत्यापित करता है कि भौतिक रूप से स्थापित मॉड्यूल कॉन्फ़िगर किए गए लोगों से मेल खाते हैं.

यदि रैक गायब है या कोई मॉड्यूल अनुपस्थित है, तो सीपीयू नैदानिक उत्पन्न करता है और प्रभावित आई/ओ को अनुपलब्ध के रूप में चिह्नित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या IM 360 को IM 361 की तरह बाहरी 24VDC बिजली की आपूर्ति की आवश्यकता होती है?

नहीं. आईएम 360 पूरी तरह से एस-7-300 सेंट्रल रैक के बैकप्लेन से संचालित होता है. वही 5 वी सीसी आपूर्ति जो सेंट्रल रैक में अन्य सभी मॉड्यूल को संचालित करती है.आईएम 360 के लिए कोई बाहरी 24 वी सीसी आपूर्ति आवश्यक नहीं हैइसके विपरीत, प्रत्येक विस्तार रैक में आईएम 361 को अपनी 24 वी डीसी बाहरी आपूर्ति की आवश्यकता होती है।

यह अंतर वास्तुशिल्प अंतर को दर्शाता हैः मध्य रैक में IM 360 में PS 307 बिजली की आपूर्ति है जो केंद्रीय रैक की शक्ति प्रदान करती है,जबकि विस्तार रैक में आईएम 361 विस्तार रैक के मॉड्यूल के लिए अपने स्वयं के बैकप्लेन बिजली स्रोत प्रदान करना चाहिए.

Q2: एक S7-300 केंद्रीय रैक में कितने IM 360 मॉड्यूल स्थापित किए जा सकते हैं?

प्रति एस७-३०० सीपीयू केवल एक आईएम ३६० की अनुमति है ∙ आईएम ३६० अपनी विस्तार रैक श्रृंखला से एक सीपीयू को जोड़ता है, और एक एकल सीपीयू अधिकतम एक ऐसी श्रृंखला का समर्थन करता है।कई S7-300 स्टेशनों (प्रत्येक अपने स्वयं के सीपीयू के साथ) प्रत्येक अपने स्वयं के आईएम 360 हो सकता है, लेकिन एक एकल S7-300 स्टेशन (एक CPU और उसके संबंधित रैक) के भीतर, केवल एक IM 360 का उपयोग किया जाता है।

यह S7-300 के वास्तुकला के अनुरूप हैः एक CPU एक ही सुसंगत स्टेशन के रूप में सभी जुड़े रैक में सभी मॉड्यूल का प्रबंधन करता है।

Q3: क्या पहले विस्तार रैक (रैक 1) में मॉड्यूल दूसरे विस्तार रैक (रैक 2) में मॉड्यूल के साथ संवाद कर सकते हैं, या केवल सीपीयू के साथ?

एक S7-300 बहु-रैक स्टेशन में मॉड्यूल के बीच सभी डेटा आदान-प्रदान सीपीयू के उपयोगकर्ता कार्यक्रम के माध्यम से गुजरता है।

There is no direct module-to-module communication between expansion racks — a digital output in rack 2 cannot directly control an output in rack 3 without the CPU program reading the condition and writing the output.

यह मानक पीएलसी आर्किटेक्चर के अनुरूप हैः सीपीयू प्रोग्राम निष्पादित करता है, सभी रैक से इनपुट पढ़ता है, तर्क संसाधित करता है, और प्रत्येक स्कैन चक्र में सभी रैक में आउटपुट लिखता है।आईएम 360/361 श्रृंखला एक डेटा परिवहन बुनियादी ढांचा है, एक पीयर-टू-पीयर संचार नेटवर्क नहीं है।

Q4: IM 360/361 विन्यास में सभी चार रैक (मध्य + 3 विस्तार) में मॉड्यूल की अधिकतम कुल संख्या क्या है?

प्रत्येक S7-300 रैक में 8 मॉड्यूल स्लॉट (रैक 0 में सीपीयू/पीएस स्लॉट के बाद, स्लॉट क्रमांकन में पद 1?? 8) उपलब्ध हैं। एक केंद्रीय रैक और तीन विस्तार रैक के साथः8 + 8 + 8 + 8 = संकेत के लिए 32 मॉड्यूल स्लॉट अधिकतम, कार्य और संचार मॉड्यूल।

सीपीयू स्वयं (रैक 0 में) और एक आईएम 360 (रैक 0 में) रैक 0 की स्लॉट स्थितियों में से दो पर कब्जा करते हैं, रैक 0 में व्यावहारिक अधिकतम को कम करते हैं।

प्रत्येक विस्तार रैक में आईएम 361 प्राप्त मॉड्यूल के लिए एक स्लॉट का भी उपयोग किया जाता है, जिससे प्रत्येक विस्तार रैक के उपलब्ध सिग्नल मॉड्यूल स्लॉट को घटाकर 7 कर दिया जाता है।

Q5: उत्पाद चरणबद्ध रूप से बाहर हो रहा है. क्या नए S7-300 डिजाइनों के लिए कार्यात्मक विकल्प हैं?

नई मशीनों के डिजाइनों के लिए जिन्हें एक एकल S7-300 रैक से परे वितरित I/O की आवश्यकता होती है, Siemens ET 200SP या ET 200MP वितरित I/O प्रणालियों के साथ SIMATIC S7-1500 पर माइग्रेट करने की सलाह देता है,PROFINET के माध्यम से जुड़ा हुआ.

S7-1500 प्लस PROFINET वितरित I/O दृष्टिकोण अधिक भौतिक पृथक्करण (प्रोफिनैट नोड्स के बीच 100 मीटर तक), उच्च I/O घनत्व,और मल्टी-रैक IM 360/361 दृष्टिकोण की तुलना में बेहतर निदान.

मौजूदा S7-300 संयंत्रों के लिए जहां IM 360/361 को बनाए रखा जाना चाहिए, Siemens स्टॉक (जब उपलब्ध हो) और औद्योगिक अधिशेष बाजार से स्पेयर मॉड्यूल उपलब्ध हैं।
