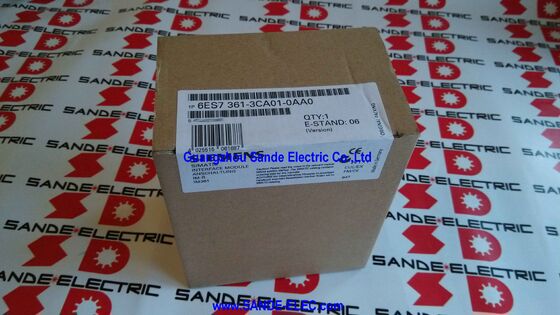

सिमैटिक इंटरफेस मॉड्यूल 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0∙ SIMATIC S7-300 IM 361 ∙ विस्तार रैक रिसीव इंटरफेस मॉड्यूल, 24 वीडीसी, के-बस पास-थ्रू, 0.8 ए बैकप्लेन, मैक्स 10 मीटर केबल

अवलोकन

दसीमेंस 6ES7361-3CA01-0AA0आईएम 361 है, जो मध्य रैक में आईएम 360 द्वारा स्थापित लिंक को पूरा करने के लिए S7-300 विस्तार रैक में स्थापित रिसीव इंटरफेस मॉड्यूल है।प्रत्येक S7-300 बहु-रैक विन्यास को IM 360/361 युग्मन के आसपास निर्मित कम से कम एक की आवश्यकता होती है: एक IM 361 प्रति विस्तार रैक,केंद्रीय रैक के आईएम 360 से भेजे गए डेटा को प्राप्त करना और S7-300 बैकप्लेन बस ′′ सहित महत्वपूर्ण के-बस ′′ को विस्तार रैक में स्थापित प्रत्येक मॉड्यूल के लिए उपलब्ध कराना.

के-बस क्षमता मूल रूप से आईएम 360/361 जोड़ी को सरल आईएम 365 विस्तार जोड़ी से अलग करती है। आईएम 365 एक विस्तार रैक को केंद्रीय रैक से जोड़ता है, but it deliberately does not route the K-Bus — which means function modules (FMs) and certain communication processors that communicate with the CPU via the K-Bus cannot be installed in an IM 365 expansion rack.

इसके विपरीत, IM 361 पूरे K-Bus को अपने रैक में रूट करता है, जिससे प्रत्येक स्थापित मॉड्यूल को पोजिशनिंग नियंत्रण, PID नियंत्रण, गिनती,और कैम नियंत्रण ️ सीपीयू के संचार बस के लिए पूर्ण पहुँचसिस्टम आर्किटेक्ट्स के लिए जिन्हें कई रैक पर फ़ंक्शन मॉड्यूल वितरित करने की आवश्यकता है, IM 361 एकमात्र मार्ग है।

प्रमुख विनिर्देश

तीन-रैक आर्किटेक्चर IM 360 + तीन IM 361 इकाइयां

IM 360/361 के साथ S7-300 मल्टी-रैक आर्किटेक्चर कुल चार रैक तक का समर्थन करता है, एक केंद्रीय रैक (रैक 0, IM 360 के साथ) और तीन विस्तार रैक (रैक 1, 2, और 3,प्रत्येक एक आईएम के साथ 361).

कनेक्टिंग केबल (6ES7368-3BB01-0AA0 या समान, अलग से बेचा जाता है) IM 360 को पहले IM 361 से जोड़ता है और यदि दूसरे और तीसरे विस्तार रैक की आवश्यकता होती है,पिछले एक से बाद के आईएम 361 इकाइयों डेज़ी-चेन ️ प्रत्येक आईएम 361 अपस्ट्रीम मॉड्यूल से आने वाले डेटा को स्वीकार करता है और इसे अगले रैक में डाउनस्ट्रीम आईएम 361 पर भेजता है, साथ ही साथ स्थानीय विस्तार रैक के बैकप्लेन को भी खिलाता है।

इंटरफेस मॉड्यूल के बीच 10 मीटर की अधिकतम केबल दूरी रैक के बीच भौतिक पृथक्करण को परिभाषित करती है। एक मुख्य कैबिनेट और एक या दो उपग्रह कैबिनेट वाली एक बड़ी मशीन उपकरण में,प्रत्येक कैबिनेट में एक S7-300 रैक होता है, 10 मीटर की सीमा से रैक को उचित आकार के मशीन पदचिह्न पर वितरित किया जा सकता है।

बड़े भौतिक पृथक्करण के लिए ∙ जहां नियंत्रक को 10 मीटर से अधिक दूर एक दूरस्थ पैनल तक पहुंचने की आवश्यकता है ∙ PROFIBUS DP या PROFINET वितरित I/O (ET 200M,ET 200SP) बहु-रैक इंटरफ़ेस मॉड्यूल विस्तार के बजाय उपयुक्त समाधान है.

24 वी डीसी बाहरी शक्ति ️ कनेक्टिंग केबल से स्वतंत्र

आईएम 361 को अपनी 24 वी सीसी बिजली की आपूर्ति की आवश्यकता होती है, जो सीधे विस्तार रैक में अपने पावर टर्मिनलों से जुड़ी होती है ️ जो केंद्रीय रैक के आईएम 360 से कनेक्टिंग केबल से या उसके माध्यम से प्राप्त नहीं होती है।

इस स्वतंत्रता का एक व्यावहारिक लाभ हैः प्रत्येक विस्तार रैक की बिजली की आपूर्ति को स्वतंत्र रूप से नियंत्रित किया जा सकता है और विस्तार रैक को रखरखाव के लिए बंद किया जा सकता है (मॉड्यूल को बदलना,तारों को जोड़ना) जबकि सीपीयू के साथ केंद्रीय रैक चल रहा है यदि आवेदन अनुमति देता है.

आईएम 361 के लिए 24 वी डीसी पावर भी विस्तार रैक में स्थापित मॉड्यूल के लिए बैकप्लेन बस शक्ति स्रोतों ′′ आईएम 361 के 0.8एक बैकप्लेन वर्तमान सीमा उस विस्तार रैक में सभी मॉड्यूल के लिए उपलब्ध कुल वर्तमान संयुक्त हैडिजिटल सिग्नल मॉड्यूल के रैक में, यह शायद ही कभी एक बाधा है।

उच्च-प्रवाह विशेष कार्य मॉड्यूल युक्त रैक में, सभी स्थापित मॉड्यूलों की वर्तमान खपत के योग के साथ बैकप्लेन वर्तमान बजट की जांच की जानी चाहिए।

स्थिति और दोष एल ई डी

आईएम 361 अपने सामने के भाग पर दो स्थिति संकेतक प्रदान करता हैः

एसएफ एलईडी (सिस्टम फॉल्ट)जब अपस्ट्रीम मॉड्यूल (आईएम 360 या उससे पहले आईएम 361) से कनेक्टिंग केबल गायब हो, जब अपस्ट्रीम मॉड्यूल बंद हो, या जब सीपीयू पावर ऑफ की स्थिति में हो, तब रोशनी करता है।

एसएफ एलईडी की स्थिति सीधे अपस्ट्रीम मॉड्यूल के लिए लिंक की स्थिति को दर्शाती है ️ एक प्रज्वलित एसएफ एलईडी का अर्थ है कि विस्तार रैक ने सीपीयू से अपना कनेक्शन खो दिया है।

5 वीडीसी एलईडी (हरी):यह दर्शाता है कि S7-300 बैकप्लेन बस के लिए 5V आंतरिक लॉजिक सप्लाई विस्तार रैक में मौजूद है और विनिर्देश के भीतर है।यह एलईडी पुष्टि करता है कि backplane संचालित है और विस्तार रैक में स्थापित मॉड्यूल की आपूर्ति करने के लिए तैयार है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या एक एकल S7-300 CPU एक ही समय में IM 361 (IM 360/361 कॉन्फ़िगरेशन में) और IM 365 दोनों का उपयोग कर सकता है?

नहीं. प्रत्येक S7-300 सीपीयू एक विस्तार इंटरफ़ेस विन्यास का समर्थन करता है, या तो एक आईएम 360 (तीन आईएम 361 प्राप्त मॉड्यूल तक भेजने के लिए), या एक आईएम 365 जोड़ी।

एक ही S7-300 स्टेशन में इन दो प्रकार के इंटरफेस को मिलाया नहीं जा सकता है।

सरल आईएम 365 (कम लागत, एक रैक, कोई के-बस नहीं) और पूर्ण आईएम 360/361 जोड़ी (उच्च लागत, तीन रैक, पूर्ण के-बस) के बीच विकल्प सिस्टम डिजाइन के समय किया जाना चाहिए।

प्रश्न 2: क्या FM 355 PID मॉड्यूल जैसे फ़ंक्शन मॉड्यूल को IM 361 विस्तार रैक में स्थापित किया जा सकता है?

हां यह IM 361 को सरल IM 365 के बजाय चुनने का प्राथमिक कारण है। IM 361 K-Bus (C-Bus) को विस्तार रैक तक रूट करता है, जिससे फ़ंक्शन मॉड्यूल को सीपीयू तक सीधी संचार पहुंच मिलती है।

एफएम जैसे एफएम 355 (तापमान नियंत्रण), एफएम 350 (गणना), एफएम 351 (स्थिति),और एफएम 352 (इलेक्ट्रॉनिक कैम नियंत्रण) सभी के-बस संचार की आवश्यकता है और एक आईएम 361 विस्तार रैक में सामान्य रूप से काम कर सकते हैंके-बस कार्यों वाले कुछ संचार प्रोसेसरों पर भी यही लागू होता है।

ध्यान दें कि स्टेप 7 हार्डवेयर कॉन्फ़िगरेशन में रैक पता योजना में प्रत्येक एफएम के भौतिक स्थान को सही ढंग से प्रतिबिंबित करना चाहिए।

Q3: IM 361 को 24VDC बाहरी बिजली की आवश्यकता होती है। क्या यह आपूर्ति मॉड्यूल के साथ शामिल है या इसे अलग से प्राप्त किया जाना चाहिए?

24V DC पावर सप्लाई IM 361 के साथ शामिल नहीं है यह एक फील्ड सप्लाई पावर स्रोत है जिसे विस्तार रैक में प्रदान किया जाना चाहिए।एक SIMATIC PS 307 पावर सप्लाई मॉड्यूल (IM 361 के बाईं ओर विस्तार रैक में स्थापित) मानक सीमेंस समाधान है, आईएम 361 और विस्तार रैक में मॉड्यूल दोनों के लिए 24V डीसी के लिए एसी बिजली की नली को परिवर्तित करना।विद्यमान 24V DC पैनल की आपूर्ति IM 361 के पावर टर्मिनलों को सीधे खिला सकती है यदि पर्याप्त क्षमता उपलब्ध हो.

प्रश्न 4: आईएम 360 और आईएम 361 के बीच किस कनेक्टिंग केबल का प्रयोग किया जाता है और कौन सी लंबाई उपलब्ध है?

IM 360/361 जोड़ी के लिए कनेक्टिंग केबल को 6ES7368-3BB01-0AA0 कैटलॉग नंबर (1m), 6ES7368-3BC51-0AA0 (2.5m), या 10m तक की अन्य लंबाई के लिए इसी तरह के पदनामों के तहत अलग से ऑर्डर किया जाता है।

केबल में एक विशिष्ट कनेक्टर प्रोफ़ाइल है जो आईएम 360 और आईएम 361 के केबल इंटरफ़ेस पोर्ट के साथ मेल खाता है। मानक डीआईएन केबल या सामान्य केबल विकल्प नहीं हो सकते हैं।

किसी भी दो इंटरफेस मॉड्यूल (IM 360 से IM 361, या IM 361 से IM 361) के बीच अधिकतम अनुमत केबल लंबाई 10 मीटर है ‡ यह एक कठोर विद्युत सीमा है, एक सिफारिश नहीं है।

Q5: चरणबद्ध उन्मूलन की तारीख जनवरी 2023 है। क्या इसका मतलब है कि IM 361 अब उपलब्ध नहीं है?

चरणबद्ध निष्कासन (PM400) का अर्थ है कि सीमेंस ने सक्रिय बिक्री से उत्पाद को हटाना शुरू कर दिया है, न कि यह तुरंत उपलब्ध नहीं हो गया।सीमेंस और अधिकृत वितरकों से उत्पाद आमतौर पर समाप्ति की तारीख के बाद एक संक्रमणकालीन अवधि के लिए खरीदे जा सकते हैं, स्टॉक पर निर्भर उपलब्धता के साथ।

सीमेंस के भंडार के समाप्त होने के बाद, औद्योगिक अधिशेष बाजार प्रयुक्त और नवीनीकृत इकाइयों को प्रदान करना जारी रखता है। व्यापक संदर्भ में स्वयं S7-300 प्लेटफॉर्म बिक्री के अंत में संक्रमण है,सीमेंस के साथ सिमैटिक S7-1500 के लिए माइग्रेशन की सिफारिश.

मौजूदा मल्टी-रैक S7-300 संयंत्रों के रखरखाव के लिए, IM 360 और IM 361 दोनों निकट भविष्य के लिए वैध स्पेयर पार्ट्स बने हुए हैं।
