| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| मॉडल संख्या | 6ES7365-0BA01-0AA0 |

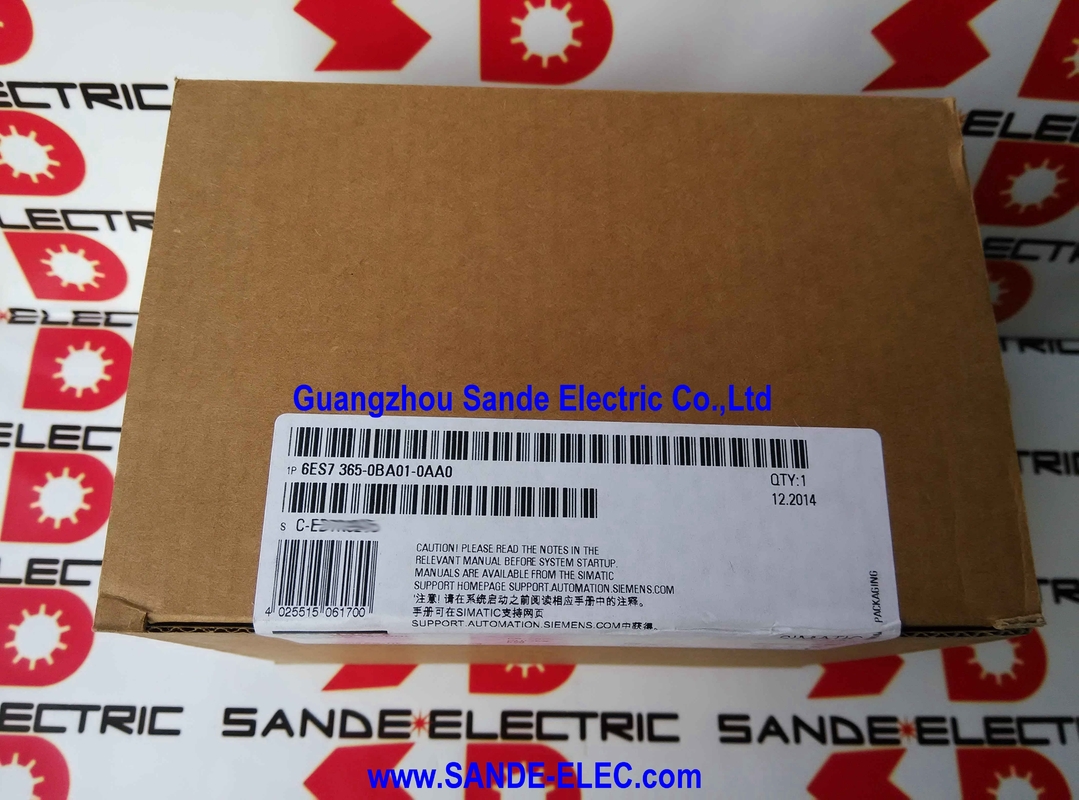

सीमेंस 6ES7365-0BA01-0AA0 IM 365 है — इंटरफ़ेस मॉड्यूल जोड़ी जो SIMATIC S7-300 सिस्टम को उसके एकल-रैक सीमाओं से परे बढ़ने देती है। S7-300 का मानक बैकप्लेन CPU और पावर सप्लाई के साथ-साथ 8 सिग्नल, फ़ंक्शन और संचार मॉड्यूल तक समायोजित करता है।
जब किसी मशीन या प्रक्रिया को एक रैक द्वारा प्रदान किए जाने वाले I/O पॉइंट या अतिरिक्त फ़ंक्शन मॉड्यूल की अधिक आवश्यकता होती है, तो IM 365 अंतर को पाटता है: दो मॉड्यूल स्लॉट — एक केंद्रीय रैक में, एक विस्तार रैक में — दो रैक के बीच डेटा पथ बन जाते हैं, प्रभावी रूप से PLC की उपलब्ध मॉड्यूल स्थिति का विस्तार करते हैं।
जोड़ीदार डिलीवरी IM 365 के व्यावहारिक इंजीनियरिंग परिशोधनों में से एक है।
दो अलग-अलग इंटरफ़ेस मॉड्यूल ऑर्डर करने और कनेक्टिंग केबल प्राप्त करने के बजाय, 6ES7365-0BA01-0AA0 एक फ़ैक्टरी-मिलान सेट के रूप में शिप होता है: IM 365 सेंड मॉड्यूल (रैक 0 के लिए), IM 365 रिसीव मॉड्यूल (रैक 1 के लिए), और उनके बीच पहले से स्थायी रूप से जुड़ा हुआ 1 मीटर केबल। मॉड्यूल को एक जोड़ी के रूप में फ़ैक्टरी-परीक्षण किया जाता है, केबल एक अलग कनेक्टर के बजाय एकीकृत होता है, और कमीशनिंग बस प्रत्येक रैक में एक मॉड्यूल स्थापित करने का मामला है।
केबल की लंबाई 1 मीटर है — जिसका अर्थ है कि दो रैक एक दूसरे से 1 मीटर के भीतर स्थापित होने चाहिए, आमतौर पर एक ही कैबिनेट या आसन्न DIN रेल अनुभागों पर।
| पैरामीटर | मान |
|---|---|
| पैकेज में मॉड्यूल | 2 (भेजें + प्राप्त करें) |
| कनेक्टिंग केबल | 1 मीटर (स्थायी रूप से जुड़ा हुआ) |
| कुल पावर सप्लाई | 1.2A |
| अधिकतम। प्रति रैक पावर | 0.8A |
| K-Bus रूटिंग | कोई नहीं (रैक 1 तक कोई संचार बस नहीं) |
| 5V करंट ड्रा | 100mA अधिकतम |
| पावर लॉस | 0.5W विशिष्ट |
| आयाम (W×H×D) | 40×125×120mm |
| प्रति CPU अधिकतम जोड़ियाँ | 1 |
| स्थिति | सक्रिय |
IM 365 की सबसे महत्वपूर्ण तकनीकी विशेषता वह है जो इसमें नहीं है: यह S7-300 के संचार बस (K-Bus या C-Bus) को विस्तार रैक तक रूट नहीं करता है।
यह कोई चूक नहीं है — यह एक जानबूझकर किया गया वास्तुशिल्प विकल्प है जो परिभाषित करता है कि IM 365 S7-300 विस्तार पदानुक्रम में कहाँ फिट बैठता है।
संचार बस (K-Bus) वह चैनल है जिस पर कुछ S7-300 मॉड्यूल — फ़ंक्शन मॉड्यूल (FMs) और संचार प्रोसेसर (CPs) — सीधे CPU के साथ संचार करते हैं।
उदाहरण के लिए, एक SIMATIC FM 355 PID नियंत्रण मॉड्यूल K-Bus पर CPU के साथ डेटा का आदान-प्रदान करता है; एक FM 351 पोजिशनिंग मॉड्यूल भी ऐसा ही करता है।
इन मॉड्यूल को कार्य करने के लिए K-Bus की आवश्यकता होती है। जब वे IM 365 द्वारा जुड़े रैक में स्थापित होते हैं, तो K-Bus उन तक नहीं पहुँचता है, और वे CPU के साथ संचार नहीं कर सकते हैं — जिससे विस्तार रैक में उनका इंस्टॉलेशन असंभव हो जाता है।
वैकल्पिक इंटरफ़ेस मॉड्यूल — IM 360/361 जोड़ी (भेजें: 6ES7360-3AA01-0AB0, प्राप्त करें: 6ES7361-3CA01-0AB0) — K-Bus को विस्तार रैक तक रूट करता है और विस्तार रैक में FMs और CPs को स्थापित करने की अनुमति देता है।
समझौता यह है कि 360/361 जोड़ी अधिक महंगी और शारीरिक रूप से बड़ी है, और केबल स्थायी रूप से जुड़ा हुआ नहीं है।
अधिकांश S7-300 विस्तार आवश्यकताओं के लिए — अधिक डिजिटल इनपुट और आउटपुट मॉड्यूल, अधिक एनालॉग मॉड्यूल, मानक सिग्नल मॉड्यूल के लिए अधिक क्षमता जोड़ना — IM 365 की सरल, कम लागत वाली वास्तुकला पूरी तरह से पर्याप्त है।
IM 365 विस्तार रैक के मॉड्यूल बस के लिए पावर सप्लाई प्रदान करता है, जो इंटरफ़ेस के माध्यम से केंद्रीय रैक की पावर सप्लाई से लिया जाता है।
IM 365 के माध्यम से उपलब्ध कुल करंट बैकप्लेन वोल्टेज पर 1.2A है — जिसमें से किसी भी व्यक्तिगत रैक में मॉड्यूल द्वारा 0.8A से अधिक की खपत नहीं की जा सकती है। यह पावर बजट विस्तार रैक में स्थापित किए जा सकने वाले मॉड्यूल की संख्या और प्रकार को सीमित करता है।
अधिकांश मानक S7-300 डिजिटल सिग्नल मॉड्यूल बैकप्लेन 5V सप्लाई से 80–110mA की खपत करते हैं। आठ मानक 16-चैनल डिजिटल इनपुट या आउटपुट मॉड्यूल का एक विस्तार रैक लगभग 640–880mA खींचेगा — IM 365 की आपूर्ति करने की क्षमता की ऊपरी सीमा पर।
उच्च-करंट मॉड्यूल (कुछ एनालॉग मॉड्यूल या विशेष फ़ंक्शन मॉड्यूल जो अधिक करंट खींचते हैं) के लिए, कॉन्फ़िगरेशन को अंतिम रूप देने से पहले विस्तार रैक के बैकप्लेन करंट को कुल किया जाना चाहिए और 0.8A सीमा के विरुद्ध सत्यापित किया जाना चाहिए।
जब विस्तार रैक का पावर बजट IM 365 की सीमा के करीब पहुँचता है, तो इंजीनियर को मॉड्यूल की संख्या सीमित करने, स्टेशन को दो छोटे रैक में विभाजित करने (IM 365 के साथ संभव नहीं है जो केवल एक विस्तार रैक का समर्थन करता है), या विस्तार रैक में एक अलग पावर सप्लाई मॉड्यूल में अपग्रेड करने पर विचार करना चाहिए।
एक विस्तार रैक तक IM 365 की सीमा और K-Bus रूटिंग के इसके बहिष्करण वे कारक हैं जो यह निर्धारित करते हैं कि किसी दिए गए एप्लिकेशन के लिए IM 365 या IM 360/361 सही विकल्प है या नहीं।
एक सरल निर्णय ढाँचा:
उपयोग करें IM 365 जब: केवल एक विस्तार रैक की आवश्यकता होती है, विस्तार रैक में सभी मॉड्यूल मानक सिग्नल मॉड्यूल होते हैं (कोई FM या CP नहीं), और संयुक्त बैकप्लेन करंट लोड 0.8A प्रति रैक सीमा के भीतर होता है।
उपयोग करें IM 360/361 जब: एक से अधिक विस्तार रैक की आवश्यकता होती है (IM 360/361 तीन विस्तार रैक तक का समर्थन करता है), फ़ंक्शन मॉड्यूल या संचार प्रोसेसर को विस्तार रैक में स्थापित किया जाना चाहिए, या बैकप्लेन करंट आवश्यकताएं IM 365 की आपूर्ति क्षमता से अधिक हो जाती हैं।
IM 365 का एकल-जोड़ी, एकल-रैक, नो-K-Bus डिज़ाइन सीधे I/O विस्तार अनुप्रयोगों के लिए बिल्कुल मेल खाता है — जो S7-300 विस्तार की अधिकांश आवश्यकताओं का प्रतिनिधित्व करते हैं।
उन अनुप्रयोगों के लिए, यह पूर्ण IM 360/361 समाधान की तुलना में कम लागत और सरल इंस्टॉलेशन पर आवश्यक सब कुछ प्रदान करता है।
Q1: क्या एक एकल S7-300 CPU एक ही समय में IM 365 और IM 360/361 जोड़ी दोनों का उपयोग कर सकता है?
नहीं। S7-300 CPU एक विस्तार इंटरफ़ेस कॉन्फ़िगरेशन का समर्थन करता है — या तो एक IM 365 जोड़ी (एक विस्तार रैक) या एक IM 360/361 सेंड मॉड्यूल जिसमें तीन IM 361 रिसीव मॉड्यूल तक होते हैं। इन इंटरफ़ेस प्रकारों को एक ही S7-300 स्टेशन में मिश्रित नहीं किया जा सकता है।
दोनों के बीच चुनाव सिस्टम डिज़ाइन के दौरान किया जाना चाहिए, और STEP 7 के HW Config में हार्डवेयर कॉन्फ़िगरेशन को वास्तविक स्थापित इंटरफ़ेस प्रकार को प्रतिबिंबित करना चाहिए।
Q2: IM 365 विस्तार रैक में स्थापित किए जा सकने वाले सिग्नल मॉड्यूल की अधिकतम संख्या क्या है?
विस्तार रैक 8 सिग्नल मॉड्यूल तक समायोजित कर सकता है (केंद्रीय रैक के समान अधिकतम), विस्तार रैक के लिए 0.8A के बैकप्लेन करंट बजट के अधीन।
वास्तविक मॉड्यूल गणना प्रत्येक स्थापित मॉड्यूल की वर्तमान खपत पर निर्भर करती है — आठ मानक 16-चैनल डिजिटल I/O मॉड्यूल का एक रैक आमतौर पर बजट के भीतर होता है; उच्च वर्तमान खपत वाले मॉड्यूल का एक रैक कम पदों तक सीमित हो सकता है।
कुल करंट उपलब्ध आपूर्ति से अधिक होने पर STEP 7 हार्डवेयर कॉन्फ़िगरेशन टूल कॉन्फ़िगरेशन त्रुटियों को फ़्लैग करेगा।
Q3: कनेक्टिंग केबल स्थायी रूप से जुड़ी हुई है। यदि केबल क्षतिग्रस्त हो जाए तो क्या होगा?
1 मीटर कनेक्टिंग केबल फ़ील्ड-प्रतिस्थापन योग्य नहीं है — यह IM 365 मॉड्यूल जोड़ी का एक अभिन्न अंग है। यदि केबल क्षतिग्रस्त हो जाती है (कट जाती है, कुचल जाती है, या कनेक्टर क्षतिग्रस्त हो जाता है), तो पूरी IM 365 जोड़ी को बदलना होगा।
यह रैक के बीच केबल रूटिंग की योजना बनाते समय एक रखरखाव विचार है: केबल को केबल डक्टिंग के माध्यम से रूट किया जाना चाहिए जो इसे यांत्रिक क्षति से बचाता है, पर्याप्त सेवा लूप के साथ ताकि रैक को रखरखाव के लिए आगे खींचा जा सके बिना केबल पर तनाव डाले।
Q4: क्या IM 365 विस्तार रैक एक अलग प्रकार का S7-300 रैक हो सकता है (जैसे, एक अलग लंबाई की रेल)?
विस्तार रैक कोई भी मानक S7-300 माउंटिंग रेल हो सकता है, जिसमें केंद्रीय रैक रेल से अलग लंबाई की रेलें शामिल हैं। IM 365 रिसीव मॉड्यूल विस्तार रैक की माउंटिंग रेल के सबसे बाएं स्लॉट में स्थापित होता है, और शेष स्लॉट सिग्नल मॉड्यूल के लिए उपलब्ध होते हैं।
विस्तार रैक को अपने स्वयं के S7-300 पावर सप्लाई मॉड्यूल (PS 307 श्रृंखला) की आवश्यकता होती है यदि विस्तार रैक में मॉड्यूल मेन से पावर खींचते हैं — हालांकि, IM 365 कनेक्शन के माध्यम से प्रदान की गई 1.2A पावर मॉड्यूल मिश्रण के आधार पर, विस्तार रैक में एक अलग PS के बिना बैकप्लेन पावर की जरूरतों के लिए पर्याप्त हो सकती है।
Q5: क्या IM 365 विस्तार S7-300 स्कैन समय को प्रभावित करता है, और क्या विस्तार रैक में मॉड्यूल के लिए कोई कार्यात्मक प्रतिबंध हैं?
IM 365 के माध्यम से एक विस्तार रैक का जोड़ CPU स्कैन चक्र में थोड़ी वृद्धि करता है — CPU को प्रत्येक स्कैन में विस्तारित I/O को शामिल करना होगा। यह अतिरिक्त चक्र समय मानक अनुप्रयोगों के लिए आमतौर पर नगण्य होता है।
कार्यात्मक प्रतिबंध K-Bus सीमा है: FM (फ़ंक्शन मॉड्यूल) और CP (संचार प्रोसेसर) जिन्हें CPU के साथ K-Bus संचार की आवश्यकता होती है, उन्हें IM 365 विस्तार रैक में स्थापित नहीं किया जा सकता है और वे वहां सही ढंग से काम नहीं करेंगे।
मानक डिजिटल और एनालॉग सिग्नल मॉड्यूल (SM 321/322/323/331/332/334 श्रृंखला) में ऐसा कोई प्रतिबंध नहीं है और वे विस्तार रैक में सामान्य रूप से काम करते हैं।
