पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

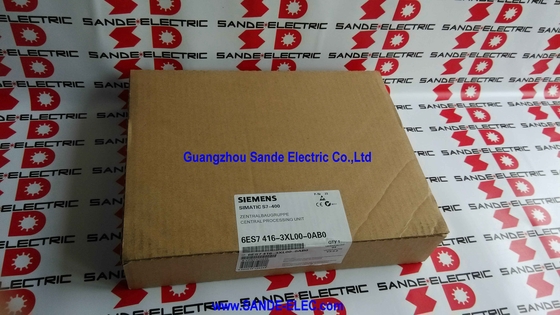

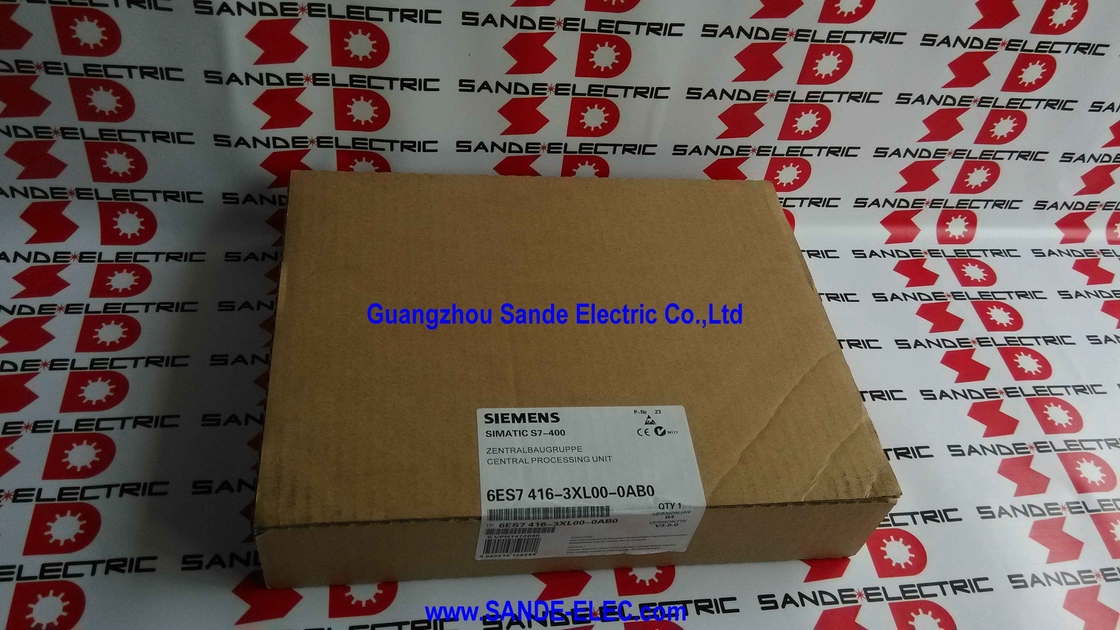

| मॉडल संख्या | 6ES7416-3XL00-0AB0 |
सीपीयू 416-3 और सीपीयू 416-2 दोनों S7-400 उच्च प्रदर्शन वाले सीपीयू हैं, लेकिन वे अलग-अलग वास्तुकला आवश्यकताओं का पालन करते हैं। सीपीयू 416-2 5 पर कार्यशील स्मृति को अधिकतम करता है।दो संचार इंटरफेस के साथ 6 एमबीसीपीयू 416-3 एक तीसरे इंटरफ़ेस के लिए कुछ मेमोरी (3.2MB) का आदान-प्रदान करता हैः आईएफएम कनेक्टर।
तीसरा इंटरफेस (IFM (Interface Module) के लिए नामित) S7-400 मल्टी-रैक कॉन्फ़िगरेशन में सीधे इंटर-रैक संचार के लिए भौतिक कनेक्शन प्रदान करता है।जहां मानक IM 460/461 इंटरफ़ेस मॉड्यूल जोड़ी बैकप्लेन बस विस्तार को संभालती है, सीपीयू 416-3 का समर्पित आईएफएम इंटरफेस एक मानक आई/ओ स्लॉट का उपभोग किए बिना केंद्रीय रैक और विशिष्ट विस्तार रैक आर्किटेक्चर के बीच प्रत्यक्ष सिंक्रनाइज़ेड संचार को सक्षम करता है।
पहला इंटरफ़ेस (MPI/DP, 12 Mbit/s) प्रोग्रामिंग एक्सेस, HMI कनेक्शन और PROFIBUS DP मास्टर/स्लेव ऑपरेशन को कवर करता है। दूसरा इंटरफ़ेस एक स्वतंत्र PROFIBUS DP नेटवर्क जोड़ता है।तीसरा आईएफएम इंटरफ़ेस उन प्रतिष्ठानों के लिए कनेक्शन वास्तुकला को पूरा करता है जिन्हें तीनों की आवश्यकता होती है.
| पैरामीटर | मूल्य |
|---|---|
| कार्यशील स्मृति | 3.2 एमबी (1.6 एमबी कोड + 1.6 एमबी डेटा) |
| पहला इंटरफ़ेस | एमपीआई/डीपी, 12 एमबीटी/सेकंड |
| दूसरा इंटरफेस | PROFIBUS डीपी |
| तीसरा इंटरफेस | आईएफएम |
| प्लेटफार्म | सिमैटिक एस-7-400 |
| विशेषता | CPU 416-2 (XN05) | सीपीयू 416-3 (XL00) |
|---|---|---|
| कार्यशील स्मृति | 5.6 एमबी | 3.2 एमबी |
| इंटरफेस | एमपीआई/डीपी + डीपी | एमपीआई/डीपी + डीपी + आईएफएम |
| आईएफएम कनेक्टर | नहीं | हाँ |
The CPU 416-3 is the correct specification when the third IFM interface is a required part of the installed system design — typically in multi-rack architectures that use the IFM connection for direct CPU-to-expansion-rack communicationसीपीयू 416-2 बेहतर विकल्प है जब प्रोग्राम और डेटा मेमोरी क्षमता प्राथमिक डिजाइन ड्राइवर है।
आईएफएम सिंक्रनाइज़ेशन के साथ मल्टी-रैक S7-400 सिस्टमःबड़े प्रक्रिया नियंत्रक जहां CPU-to-rack संचार वास्तुकला दोहरे PROFIBUS DP नेटवर्क के साथ IFM इंटरफ़ेस की आवश्यकता होती है।
उच्च-चैनल संख्या प्रक्रिया स्वचालनः3.2 एमबी कई प्रोफिबस डीपी खंडों में सैकड़ों आई/ओ बिंदुओं का प्रबंधन करने वाले महत्वपूर्ण नियंत्रण कार्यक्रमों के लिए पर्याप्त मेमोरी प्रदान करता है।
स्थापित सीपीयू 416-3 प्रणालियों में प्रतिस्थापन:सटीक भाग संख्या 6ES7416-3XL00-0AB0 स्थापित प्रणाली के तीन-इंटरफेस वास्तुकला और हार्डवेयर विन्यास को संरक्षित करती है।
प्रश्न 1: सीपीयू 416-3 पर आईएफएम इंटरफ़ेस का उपयोग किस लिए किया जाता है?
IFM (इंटरफेस मॉड्यूल) इंटरफ़ेस सीपीयू को S7-400 मल्टी-रैक कॉन्फ़िगरेशन में विशिष्ट इंटर-रैक संचार मॉड्यूल से जोड़ता है।यह मानक PROFIBUS DP या MPI इंटरफेस का उपयोग किए बिना CPU और विस्तार रैक हार्डवेयर के बीच एक प्रत्यक्ष डेटा पथ प्रदान करता हैविशिष्ट आईएफएम मॉड्यूल और रैक आर्किटेक्चर इस इंटरफेस के कार्यात्मक उपयोग को निर्धारित करते हैं।
प्रश्न 2: क्या मौजूदा प्रणाली में सीपीयू 416-3 को सीपीयू 416-2 से बदला जा सकता है?
यदि सिस्टम IFM इंटरफ़ेस का उपयोग करता है तो सीधे नहीं। CPU 416-2 के पास कोई तीसरा IFM इंटरफ़ेस नहीं है। यह सिस्टम से IFM कनेक्शन को हटा देता है और हार्डवेयर कॉन्फ़िगरेशन परिवर्तन की आवश्यकता होती है।यदि आईएफएम इंटरफ़ेस स्थापित प्रणाली में सक्रिय नहीं है, सीपीयू 416-2 का उपयोग किया जा सकता है, लेकिन मेमोरी अंतर (5.6MB बनाम 3.2MB) का मतलब है कि 416-2 पर बड़े प्रोग्राम बिना किसी समस्या के चलेंगे, जबकि बहुत बड़े प्रोग्राम 416-3 पर फिट नहीं होंगे।
Q3: CPU 416-3 के लिए अधिकतम विस्तार रैक की संख्या क्या है?
S7-400 CPU 416 परिवार 21 विस्तार रैक तक का समर्थन करता है। विशिष्ट गणना रैक और इंटरफ़ेस मॉड्यूल कॉन्फ़िगरेशन पर निर्भर करती है।S7-400 प्रणाली प्रलेखन IM 460/461 इंटरफ़ेस मॉड्यूल प्रकारों और IFM कनेक्शन व्यवस्था के आधार पर सटीक सीमाओं को निर्दिष्ट करता है.
प्रश्न 4: सीपीयू 416-3 के लिए किस प्रोग्रामिंग उपकरण की आवश्यकता है?
स्टेप 7 क्लासिक (V5.x) सीपीयू 416-3 सहित एस7-400 सीपीयू के लिए प्राथमिक प्रोग्रामिंग और कॉन्फ़िगरेशन उपकरण है। हार्डवेयर कॉन्फ़िगरेशन, PROFIBUS डीपी नेटवर्क असाइनमेंट,और कार्यक्रम डाउनलोड सभी चरण 7 में किया जाता है. विशिष्ट S7-400 CPU के लिए TIA पोर्टल समर्थन को स्थापित फर्मवेयर संस्करण के खिलाफ सत्यापित किया जाना चाहिए.
Q5: CPU 416-3 के लिए कौन सा मेमोरी बैकअप विकल्प उपलब्ध है?
एस-7-400 सीपीयू एक रैम/फ्लैश-आधारित मेमोरी कार्ड (मेमोरी कार्ड एस-7-400) का उपयोग करते हैं जो प्रोग्राम को गैर-विलायक रूप से संग्रहीत करता है। पावर-अप पर, सीपीयू प्रोग्राम को मेमोरी कार्ड से काम करने वाली रैम में लोड करता है।मेमोरी कार्ड बैटरी बैकअप के बिना कार्यक्रम रखता हैबैटरी को एक निर्धारित रखरखाव चक्र में बदलें।
