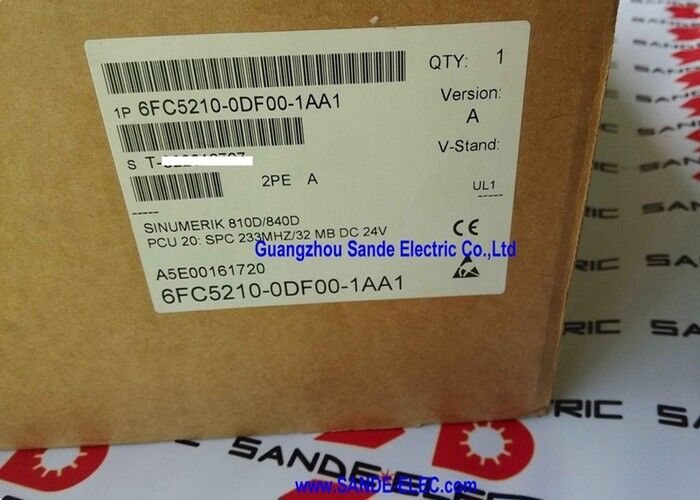

कंप्यूटर संख्यात्मक नियंत्रण 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

6FC5210-0DF00-1AA1∙ SINUMERIK पीसीयू 20 पैनल कंट्रोल यूनिट 233MHz / 32MB DRAM / 16MB फ्लैश / 24VDC / SINUMERIK 810D / 840D सीएनसी

पीसीयू 20 HMI कम्प्यूटिंग यूनिट अंदर SINUMERIK 810D/840D

SINUMERIK 810D और 840D उच्च प्रदर्शन वाले सीएनसी सिस्टम हैं जिनका व्यापक रूप से मशीनिंग केंद्रों, टर्निंग केंद्रों, पीसने की मशीनों और ट्रांसफर लाइनों में उपयोग किया जाता है। इन प्रणालियों के भीतर,6FC5210-0DF00-1AA1 PCU 20 (पैनल कंट्रोल यूनिट) ऑपरेटर पैनल कंप्यूटिंग लेयर प्रदान करता है यह SINUMERIK HMI सॉफ्टवेयर चलाता है, ऑपरेटर इंटरफेस का प्रबंधन करता है, और आंतरिक SINUMERIK बैकप्लेन पर NCU (संख्यात्मक नियंत्रण इकाई) के साथ संवाद करता है।

पीसीयू एनसीयू से एक भौतिक रूप से अलग इकाई है। एनसीयू वास्तविक समय सीएनसी गणना, पीएलसी निष्पादन और सर्वो संचार को संभालता है।पीसीयू 20 मशीन ऑपरेटर देखता है और के साथ बातचीत सब कुछ संभालता है: उपकरण डेटा प्रदर्शित करता है, कार्यक्रम संपादन, स्थिति स्क्रीन, और मैनुअल डेटा इनपुट।इस कार्यात्मक पृथक्करण का अर्थ है कि एचएमआई कंप्यूटिंग वातावरण को सीएनसी नियंत्रक से स्वतंत्र रूप से प्रतिस्थापित या उन्नत किया जा सकता है.

6FC5210-0DF00-1AA1 पीसीयू 20 का 233MHz प्रोसेसर संस्करण है,32 एमबी DRAM और 16 एमबी फ्लैश मेमोरी से लैस ️ मध्य पीढ़ी के 810D और 840D मशीन टूल्स इंस्टॉलेशन में प्रयुक्त कॉन्फ़िगरेशन जिसके लिए ऑपरेटर पैनल पर SINUMERIK HMI ऑपरेशन की आवश्यकता होती है.

प्रमुख विनिर्देश

32 एमबी DRAM + 16 एमबी फ्लैश HMI परत के लिए कंप्यूटिंग संसाधन

पीसीयू 20 का 32 एमबी DRAM एचएमआई एप्लिकेशन के लिए रनटाइम वर्किंग मेमोरी प्रदान करता है, सक्रिय कार्यक्रम सूचियों, उपकरण और पैरामीटर तालिकाओं को तेजी से प्रदर्शन के लिए रैम में रखा जाता है, और एचएमआई सॉफ्टवेयर निष्पादन।16 एमबी फ्लैश ऑपरेटिंग सॉफ्टवेयर को संग्रहीत करता है SINUMERIK HMI अनुप्रयोग छवि, मशीन-विशिष्ट विन्यास फ़ाइलें, और संरक्षित डेटा जो बैटरी बैकअप के बिना बिजली चक्रों को जीवित रहना चाहिए।

233MHz प्रोसेसर SINUMERIK HMI डिस्प्ले कार्यों के लिए पर्याप्त है इस इकाई के लिए डिजाइन किया गया था। मशीन उपकरण ऑपरेटरों SINUMERIK ऑपरेटर पैनल के माध्यम से PCU 20 के साथ बातचीत,जो पीसीयू के डिस्प्ले और कीबोर्ड इंटरफेस से कनेक्ट होता है, पीसीयू सभी इनपुट घटनाओं को संसाधित करता है और एनसीयू के वास्तविक समय सीएनसी प्रसंस्करण पर निर्भर किए बिना डिस्प्ले को ताज़ा करता है.

अनुप्रयोग परिदृश्य

SINUMERIK 840D मशीनिंग सेंटर ₹ पीसीयू प्रतिस्थापन:एक मशीनिंग सेंटर में एक SINUMERIK 840D सीएनसी सिस्टम चलाने के लिए एक पीसीयू दोष विकसित होता हैः एचएमआई डिस्प्ले विफल रहता है, ऑपरेटर पैनल प्रतिक्रिया नहीं करता है, या पीसीयू बूट करने में विफल रहता है।6FC5210-0DF00-1AA1 को बदलने से ऑपरेटर पैनल की कार्यक्षमता बहाल हो जाती हैNCU मशीन विन्यास को बनाए रखता है; प्रतिस्थापन PCU को मशीन अक्ष डेटा हानि के बिना NCU से फिर से कनेक्ट करने के लिए विन्यस्त किया गया है।

SINUMERIK 810D घुमावदार केंद्र HMI बहालीःएक SINUMERIK 810D नियंत्रण के साथ एक मोड़ केंद्र पीसीयू विफलता के कारण एचएमआई क्षमता खो देता है। 6FC5210-0DF00-1AA1 एक ही पीसीयू 20 संस्करण के लिए एक प्रत्यक्ष प्रतिस्थापन है, ऑपरेटर डिस्प्ले को बहाल,कार्यक्रम संपादन की क्षमता, और मशीन की स्थिति पर प्रतिक्रिया के बिना NCU को बदलने की आवश्यकता है।

पैनल उन्नयन पथःमशीन ऑपरेटरों ने पुराने 810D इंस्टॉलेशन पर धीमी HMI प्रतिक्रिया की सूचना दी है।पीसीयू 20 को धीमे संस्करण से 233MHz 6FC5210-0DF00-1AA1 में अपग्रेड करने से मशीन के सीएनसी या अक्ष विन्यास को संशोधित किए बिना डिस्प्ले रिफ्रेश और पैरामीटर इनपुट प्रतिक्रिया में सुधार होता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सिन्यूमेरिक 810डी/840डी प्रणाली में पीसीयू 20 और पीसीयू 50 के बीच क्या अंतर है?

दोनों SINUMERIK 810D/840D के लिए पैनल नियंत्रण इकाइयां हैं, लेकिन PCU 50 एक उच्च विनिर्देश इकाई है काफी अधिक कंप्यूटिंग शक्ति के साथ, बड़ा रैम,और एक हार्ड डिस्क ड्राइव या CompactFlash भंडारण विकल्प की तुलना में पीसीयू 20 के फ्लैश आधारित भंडारणपीसीयू 50 (6FC5210-0DF01-0AA0 और इसी तरह के) अधिक उन्नत एचएमआई कार्यों और अधिक डेटा क्षमता का समर्थन करता है। पीसीयू 20 (6FC5210-0DF00-1AA1) कॉम्पैक्ट है,फ्लैश-आधारित संस्करण मानक मशीनिंग सेंटर एचएमआई आवश्यकताओं के लिए उपयुक्त है, जिसमें उच्च क्षमता की मांग नहीं है जो पीसीयू 50 को उचित ठहराती है.

प्रश्न 2: क्या 6FC5210-0DF00-1AA1 का उपयोग SINUMERIK 810D और 840D दोनों प्रणालियों के साथ किया जा सकता है?

हाँ. पीसीयू 20 दोनों SINUMERIK 810D और 840D सीएनसी सिस्टम के साथ संगत है. NCU हार्डवेयर 810D और 840D (विभिन्न NCU मॉड्यूल) के बीच भिन्न होता है,लेकिन पीसीयू 20 एक ही इंटरफ़ेस के माध्यम से दोनों से कनेक्ट करता हैपीसीयू 20 पर एचएमआई सॉफ्टवेयर कॉन्फ़िगरेशन को कनेक्टेड एनसीयू प्रकार और मशीन कॉन्फ़िगरेशन से मेल खाने के लिए सेट किया गया है।

प्रश्न 3: क्या मशीन उपकरण कार्यक्रम और पैरामीटर डेटा पीसीयू 20 में संग्रहीत है?

भाग-कार्यक्रम डेटा और सीएनसी पैरामीटर पीसीयू और एनसीयू में वितरित किए जाते हैं। सक्रिय सीएनसी पैरामीटर और अक्ष विन्यास एनसीयू में निवास करते हैं। एचएमआई स्तर के डेटाऑपरेटर पैनल के माध्यम से प्रदर्शित उपकरण डेटा तालिकाएं, और एचएमआई विन्यास पीसीयू द्वारा प्रबंधित किया जाता है। पीसीयू 20 को बदलने पर, एनसीयू में मशीन के अक्ष पैरामीटर प्रभावित नहीं होते हैं;केवल पीसीयू पर एचएमआई-विशिष्ट विन्यास को बैकअप से पुनर्स्थापित करने की आवश्यकता है.

Q4: 6FC5210-0DF00-1AA1 से कनेक्ट करने के लिए किस प्रकार का ऑपरेटर पैनल है?

पीसीयू 20 SINUMERIK 810D/840D ऑपरेटर पैनल फ्रंट इकाइयों से जुड़ा हुआ है, विशेष रूप से ओपी 010, ओपी 012, ओपी 015,या समकक्ष ऑपरेटर पैनल वेरिएंट जो पीसीयू 20 पीढ़ी के साथ समकालीन थेयह कनेक्शन पीसीयू और ऑपरेटर पैनल के बीच डिस्प्ले सिग्नल, कीबोर्ड इंटरफेस और यूएसबी या एमपीआई संचार को ले जाता है।भौतिक कनेक्टर प्रकार और केबल विनिर्देश मशीन पर स्थापित विशिष्ट ऑपरेटर पैनल के लिए SINUMERIK 810D/840D हार्डवेयर प्रलेखन द्वारा परिभाषित कर रहे हैं.

Q5: PCU 20 को बदलने के बाद उसे कॉन्फ़िगर करने या बहाल करने के लिए किस सॉफ्टवेयर की आवश्यकता है?

पीसीयू के प्रतिस्थापन के बाद, SINUMERIK HMI सॉफ्टवेयर और मशीन-विशिष्ट विन्यास को नए पीसीयू पर लोड किया जाना चाहिए। The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software tools. विशिष्ट प्रक्रिया SINUMERIK 810D/840D कमीशनिंग मैनुअल में प्रलेखित है। मूल मशीन से सत्यापित बैकअप का उपयोग करना सबसे विश्वसनीय पुनर्स्थापना पथ है।
