इंटरफेस मॉड्यूल एनालॉग 6FC5312-0DA01-0AA0 6FC5 312-0DA01-0AA0 6FC5312-ODA01-OAAO

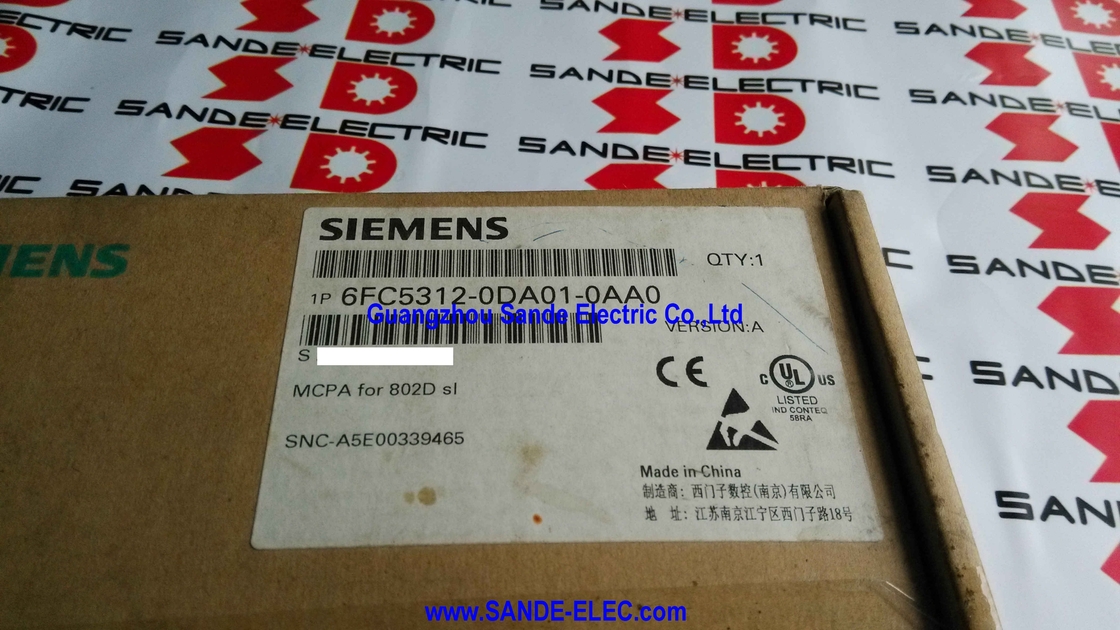

Siemens 6FC5312-0DA01-0AA0∙ SINUMERIK 802D sl MCPA ∙ एनालॉग इंटरफेस मॉड्यूल ±10V स्पिंडल, मशीन कंट्रोल पैनल कनेक्टर, रिबन केबल से एमसीपी 6FC5303-0AF30-1AA0

अवलोकन

दसीमेंस 6FC5312-0DA01-0AA0यह MCPA है, जो कि SINUMERIK 802D sl सीएनसी प्रणाली में एक कॉम्पैक्ट लेकिन कार्यात्मक रूप से महत्वपूर्ण मॉड्यूल है।

MCPA नाम इसके दोनों कार्यों को एक नाम में दर्शाता हैः मशीन कंट्रोल पैनल इंटरफेस (रिबन केबल के माध्यम से MCP कनेक्शन) और एनालॉग आउटपुट (±10V स्पिंडल संदर्भ) ।

ये दो कार्य एक भौतिक मॉड्यूल साझा करते हैं क्योंकि वे एक ही सीएनसी स्थापना परिदृश्य में एक साथ दिखाई देते हैंः 802 डी एसएल मशीन कंट्रोल पैनल सीधे डिस्प्ले यूनिट के बगल में लगाया जाता है,इस इंटरफ़ेस मॉड्यूल के माध्यम से कनेक्ट, और एक ही स्थापना में आम तौर पर एक एनालॉग स्पिंडल ड्राइव का उपयोग किया जाता है जिसके लिए MCPA द्वारा एक साथ प्रदान किए जाने वाले ±10V कमांड आउटपुट की आवश्यकता होती है।

SINUMERIK 802D sl फ्रिलिंग और टर्निंग मशीनों के लिए Siemens का एंट्री-टू-मिड-रेंज सीएनसी नियंत्रण है, जो कि लागत प्रभावी हार्डवेयर स्तरों पर पूर्ण सीएनसी क्षमता प्रदान करने के लिए तैनात है।

802 डी एसएल से लैस कई मशीन टूल्स में,स्पिंडल ड्राइव एक एनालॉग वैरिएबल-फ्रीक्वेंसी इन्वर्टर (VFD) या एनालॉग सर्वो ड्राइव है एक परिपक्व तकनीक जो अपने वेग संदर्भ के रूप में −10V और +10V के बीच एक वोल्टेज लेती है.

MCPA का एनालॉग आउटपुट इस ±10V संदर्भ को सीधे 802D sl CNC से प्रदान करता है,प्रोग्राम स्पिंडल गति (एनसी कार्यक्रम में एस कमांड) को एक एनालॉग वोल्टेज में परिवर्तित करना जिसे स्पिंडल ड्राइव निष्पादित करता है.

एमसीपीए के बिना, दो कार्य एक साथ उपलब्ध नहीं होते हैंः एनालॉग स्पिंडल को सीएनसी से कमांड नहीं किया जा सकता है, और 802 डी एसएल एमसीपी (मशीन ऑपरेटर के पैनल के साथ मैनुअल अक्ष बटन,स्पिंडल ओवरराइड नियंत्रण, और फ़ीड ओवरराइड) को अपने समर्पित रिबन केबल पथ के माध्यम से कनेक्ट नहीं किया जा सकता है।

एमसीपीए इसलिए किसी भी 802 डी एसएल स्थापना में एक आवश्यक घटक है जो एक एनालॉग धुरी और मानक एमसीपी का उपयोग करता है।

प्रमुख विनिर्देश

±10V एनालॉग स्पिंडल इंटरफेस ️ यह क्या करता है और यह क्यों मायने रखता है

±10V सिग्नल एक सीएनसी नियंत्रण और एक एनालॉग धुरी ड्राइव के बीच सार्वभौमिक एनालॉग भाषा है। जब मशीन ऑपरेटर या एनसी प्रोग्राम एक धुरी गति का आदेश देता है, तो कहते हैं,एक मिलिंग ऑपरेशन के लिए 3000 आरपीएम 802 डी एसएल सीएनसी विन्यस्त अधिकतम धुरी गति के आधार पर उपयुक्त आउटपुट वोल्टेज की गणना करता है, इसे आनुपातिक रूप से स्केल करता है, और MCPA के एनालॉग आउटपुट टर्मिनल से वोल्टेज आउटपुट करता है।

यदि अधिकतम विन्यस्त गति 6000 आरपीएम है और आदेशित गति 3000 आरपीएम है, तो आउटपुट +5 वी है। धुरी के घूर्णन की दिशा (M03 आगे के लिए,मानक जी-कोड में रिवर्स के लिए M04) ध्रुवीयता द्वारा दर्शाया गया है: एक दिशा के लिए सकारात्मक वोल्टेज, दूसरी दिशा के लिए नकारात्मक।

स्पिंडल ड्राइव, जो कि एक Siemens MICROMASTER, एक Siemens G120 या किसी तीसरे पक्ष के VFD हो सकता है, अपने एनालॉग इनपुट टर्मिनल पर यह वोल्टेज प्राप्त करता है,इसे अपने मोटर के लिए आवृत्ति या टोक़ कमांड में परिवर्तित करता है, और आदेशित गति पर धुरी चलाता है।

पूर्ण बंद-लूप धुरी गति नियंत्रण ड्राइव और मोटर में निवास करता है; सीएनसी की भूमिका बस वोल्टेज सेटपॉइंट प्रदान करना है।

This analogue spindle interface has been used in machine tool CNC systems for decades and remains entirely practical for machining centres where the spindle speed does not need to change dozens of times per second or require closed-loop speed regulation from the CNC.

सीएनसी के नियंत्रण लूप के भीतर धुरी गति विनियमन के लिए, एक डिजिटल ड्राइव इंटरफ़ेस (जैसे PROFIBUS या DRIVE-CLiQ) उच्च प्रदर्शन प्रदान करता है,लेकिन एनालॉग ± 10V दृष्टिकोण सामान्य प्रयोजन मशीन उपकरण धुरी अनुप्रयोगों के बहुमत के लिए लागत प्रभावी और विश्वसनीय है.

एमसीपी कनेक्शन रिबन केबल इंटरफ़ेस

SINUMERIK 802D sl मशीन नियंत्रण कक्ष (MCP) बटन, स्विच और ओवरराइड नियंत्रण की पंक्ति है कि मशीन ऑपरेटर मशीनिंग के दौरान उपयोग करता हैचक्र प्रारंभ802D sl आर्किटेक्चर में, MCP (6FC5303-0AF30-1AA0) डिस्प्ले यूनिट के लंबवत समीप स्थापित होता है,और एमसीपी के साथ शामिल एक फ्लैट रिबन केबल के माध्यम से एमसीपीए मॉड्यूल से कनेक्ट होता है.

यह रिबन केबल एमसीपी के सभी बटनों और नियंत्रणों के संकेतों को एमसीपीए मॉड्यूल तक ले जाता है, जो बदले में 802 डी एसएल पीसीयू के एक्स110 इंटरफ़ेस से जुड़ता है।

पीसीयू इस कनेक्शन के माध्यम से ऑपरेटर पैनल इनपुट को पढ़ता है और उन्हें मशीन के ऑपरेटिंग लॉजिक में एकीकृत करता है, चक्र प्रारंभ बटन को प्रोग्राम निष्पादन कमांड के रूप में व्याख्या करता है,एक वास्तविक समय अक्ष गति संशोधक के रूप में फ़ीड ओवरराइड डायल, और मैनुअल आंदोलन आदेशों के रूप में जॉग कुंजी।

एमसीपीए के यांत्रिक डिजाइन से यह सुनिश्चित होता है कि रिबन केबल कनेक्शन सुरक्षित है और मॉड्यूल 802 डी एसएल के सिस्टम आर्किटेक्चर में सुरक्षित रूप से स्थापित होता है।

मॉड्यूल X110 स्थिति में PCU से जुड़ता है, एक एकल, कॉम्पैक्ट इंटरफ़ेस बोर्ड के माध्यम से एनालॉग आउटपुट सर्किट और MCP डेटा पथ दोनों स्थापित करता है।

SINUMERIK 802D sl प्रणाली में स्थापना

एक पूर्ण SINUMERIK 802D sl स्थापना में, MCPA मॉड्यूल सिस्टम वास्तुकला में एक परिभाषित स्थान पर है।802 डी एसएल पीसीयू (पैनल प्रोसेसिंग यूनिट) केंद्रीय सीएनसी हार्डवेयर इकाई है जिसमें एनसी प्रोसेसर होता है, पीएलसी, और सभी इंटरफेस.

एमसीपीए पीसीयू के एक्स110 इंटरफेस से जुड़ता है। एमसीपी रिबन केबल के माध्यम से एमसीपीए से जुड़ता है। एनालॉग स्पिंडल ड्राइव एमसीपीए के एनालॉग आउटपुट टर्मिनल (±10V,आमतौर पर एक स्क्रीन केबल के माध्यम से ड्राइव के एनालॉग इनपुट के लिए).

802D sl की पैरामीटर कॉन्फ़िगरेशन प्रोग्राम किए गए धुरी गति और MCPA के एनालॉग आउटपुट वोल्टेज के बीच संबंध को परिभाषित करती है ′′ अधिकतम धुरी गति ±10V पूर्ण पैमाने के अनुरूप,न्यूनतम गति, और प्रत्येक धुरी दिशा के लिए वोल्टेज ध्रुवीयता.

ये पैरामीटर मशीन के चालू होने के दौरान सेट किए जाते हैं और मशीन डेटा बैकअप में दर्ज किए जाते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या एमसीपीए का उपयोग किसी भी एनालॉग स्पिंडल ड्राइव के साथ किया जा सकता है, या केवल सीमेंस ड्राइव के साथ?

एमसीपीए से ± 10 वी एनालॉग आउटपुट लगभग सभी निर्माता के चर आवृत्ति ड्राइव और एनालॉग सर्वो ड्राइव द्वारा स्वीकार किए जाने वाले एक मानक उद्योग इंटरफ़ेस है।

Siemens MICROMASTER, Siemens G120, ABB ACS श्रृंखला, Yaskawa V1000 और J1000, Mitsubishi FR-A श्रृंखला,और अधिकांश अन्य मुख्यधारा के वीएफडी ब्रांड अपने एआई (एनालॉग इनपुट) टर्मिनलों पर ± 10 वी एनालॉग गति संदर्भ स्वीकार करते हैं.

एमसीपीए किसी भी ड्राइव-विशिष्ट प्रोटोकॉल को नहीं करता है, यह एक साधारण एनालॉग वोल्टेज आउटपुट करता है।ड्राइव की एनालॉग इनपुट संवेदनशीलता और प्रतिबाधा मशीन डिजाइन के दौरान MCPA के आउटपुट विनिर्देश के खिलाफ सत्यापित किया जाना चाहिए.

प्रश्न 2: यदि चलती मशीन में एमसीपीए मॉड्यूल विफल हो जाता है तो क्या होता है?

एमसीपीए की विफलता आम तौर पर दो समवर्ती प्रभाव पैदा करती हैः एनालॉग स्पिंडल ड्राइव अपनी गति कमांड खो देता है (आउटपुट वोल्टेज शून्य पर गिर जाता है या अपरिभाषित हो जाता है,जिस पर अधिकांश VFDs रुकने या गलती करके प्रतिक्रिया करते हैं), और एमसीपी के बटन और ओवरराइड इनपुट गैर कार्यात्मक हो जाते हैं (सीएनसी ऑपरेटर पैनल इनपुट नहीं पढ़ सकता है) ।

802 डी एसएल ड्राइव पक्ष से संबंधित दोष संदेश उत्पन्न करेगा, और संभावित रूप से नियंत्रण पक्ष से एमसीपी संचार त्रुटियां। मशीन संचालन बंद हो जाता है।एक नए या नवीनीकृत एमसीपीए मॉड्यूल के साथ प्रतिस्थापन और मशीन डेटा बैकअप से पुनर्स्थापना सामान्य कार्य को बहाल करती है.

Q3: क्या MCPA मॉड्यूल उपयोगकर्ता-प्रोग्राम करने योग्य है, या यह सीएनसी के धुरी कमांड आउटपुट से स्वचालित रूप से काम करता है?

एमसीपीए में स्वयं कोई उपयोगकर्ता-प्रोग्राम करने योग्य तर्क नहीं होता है, यह एक हार्डवेयर इंटरफ़ेस मॉड्यूल है जो 802 डी एसएल पीसीयू के डिजिटल स्पिंडल स्पीड आउटपुट को एनालॉग वोल्टेज में परिवर्तित करता है और एमसीपी संकेतों को रूट करता है।

सभी धुरी गति की गणना और नियंत्रण तर्क 802D sl सीएनसी के एनसी प्रोसेसर में रहते हैं और कमीशन के दौरान मशीन डेटा मापदंडों के माध्यम से कॉन्फ़िगर किए जाते हैं।

एमसीपीए केवल वोल्टेज आउटपुट को निष्पादित करता है जो सीएनसी कमांड करता है।

एमसीपीए मॉड्यूल के फर्मवेयर अद्यतन या प्रोग्रामिंग की आवश्यकता नहीं है या संभव नहीं है।

Q4: क्या 802D sl MCPA का उपयोग किए बिना PROFIBUS या डिजिटल स्पिंडल ड्राइव के साथ काम कर सकता है?

यदि मशीन प्रोफिबस (एनालॉग ±10V के बजाय) के माध्यम से 802D sl से जुड़ा एक डिजिटल स्पिंडल ड्राइव का उपयोग करती है,धुरी गति आदेश PROFIBUS फील्डबस पर यात्रा करता है और कोई एनालॉग ± 10V आउटपुट की आवश्यकता नहीं है.

हालाँकि, यदि 802D sl MCP (6FC5303-0AF30-1AA0) का उपयोग अभी भी किया जाता है, तो MCPA अभी भी MCP के रिबन केबल इंटरफेस के लिए आवश्यक हो सकता है, भले ही एनालॉग स्पिंडल आउटपुट का उपयोग न किया जाए।

सिस्टम आर्किटेक्चर इस बात पर निर्भर करता है कि क्या एमसीपी कनेक्शन और एनालॉग आउटपुट दोनों की आवश्यकता होती है, यह मशीन डिजाइन और कमीशनिंग के दौरान परिभाषित किया जाता है।

Q5: MCPA को स्पेयर पार्ट के रूप में सूचीबद्ध किया गया है। क्या इसका मतलब यह है कि यह एक नए उत्पाद के रूप में उपलब्ध नहीं था?

The designation "spare part" in the Siemens product description reflects that the MCPA is not a standalone purchasable item for new machine builds in the typical sense — machines with 802D sl CNC systems are delivered with the MCPA already installed.

स्पेयर पार्ट लिस्टिंग मौजूदा 802D sl इंस्टॉलेशन में विफलता के मामले में MCPA को प्रतिस्थापित करने के लिए उपलब्ध बनाती है।

सीमेंस अपने सीएनसी सिस्टम के लिए सक्रिय उत्पाद बिक्री समाप्त होने के बाद एक निश्चित अवधि के लिए स्पेयर पार्ट्स की उपलब्धता बनाए रखता है,यह सुनिश्चित करना कि मशीन के मालिक मशीन के सेवा जीवन के दौरान रखरखाव के लिए प्रतिस्थापन घटकों की आपूर्ति कर सकें.
