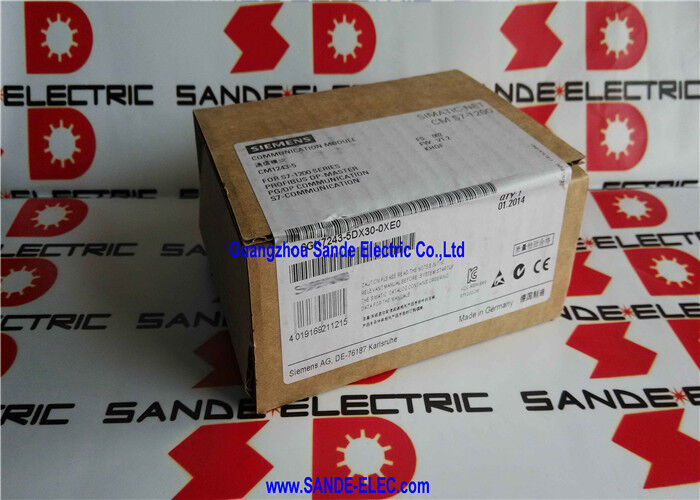

सीमेंस सिमेटिक एस7-1200 प्रोफिबस कम्युनिकेशन मॉड्यूल 6GK7243-5DX30-0XE0

सीमेंस 6GK7243-5DX30-0XE0 | SIMATIC NET CM 1243-5 — S7-1200 के लिए PROFIBUS DP मास्टर मॉड्यूल, 16 स्लेव, 9.6kbps–12Mbps, 9-पिन सब-डी, 24VDC, 30×100×75mm, 0.19kg

अवलोकन

सीमेंस 6GK7243-5DX30-0XE0 CM 1243-5 है — PROFIBUS DP मास्टर संचार मॉड्यूल जो SIMATIC S7-1200 को पूर्ण PROFIBUS उपस्थिति प्रदान करता है। S7-1200, सीमेंस का वर्तमान मध्य-श्रेणी पीएलसी प्लेटफॉर्म, PROFINET के चारों ओर शुरू से ही डिज़ाइन किया गया था — इसके सीपीयू में मानक के रूप में एकीकृत PROFINET इंटरफेस शामिल हैं। इसके विपरीत, PROFIBUS S7-1200 सीपीयू पर मूल रूप से उपलब्ध नहीं है। CM 1243-5 एक समर्पित PROFIBUS DP मास्टर इंटरफ़ेस जोड़कर उस अंतर को भरता है जो सीधे S7-1200 के बाएं तरफ विस्तार स्लॉट में प्लग होता है, सीपीयू के PROFINET इंटरफ़ेस से स्वतंत्र रूप से काम करता है।

एक नई S7-1200 स्थापना को PROFIBUS की आवश्यकता क्यों होगी? इसका उत्तर लगभग हमेशा स्थापित आधार होता है। दुनिया भर के हजारों संयंत्र 2000 और 2010 के दशक में निर्मित PROFIBUS DP नेटवर्क चलाते हैं, जो ड्राइव, रिमोट I/O, उपकरण और सुरक्षा प्रणालियों को जोड़ते हैं।

जब वे संयंत्र S7-1200 सीपीयू में अपग्रेड करते हैं — पुराने S7-200, S7-300, या S7-400 प्लेटफार्मों से माइग्रेट करते हैं — तो मौजूदा PROFIBUS फील्ड डिवाइस और केबलिंग को नियंत्रक अपग्रेड के हिस्से के रूप में प्रतिस्थापित नहीं किया जाता है। CM 1243-5 नए S7-1200 नियंत्रक को विरासत सीपीयू द्वारा पहले रखे गए DP मास्टर भूमिका में कदम रखने की अनुमति देता है, जिससे नियंत्रक को एक वर्तमान, समर्थित प्लेटफॉर्म पर लाने के दौरान संपूर्ण फील्ड डिवाइस इंफ्रास्ट्रक्चर संरक्षित रहता है।

यह मॉड्यूल नई S7-1200 स्थापनाओं के लिए भी समान रूप से प्रासंगिक है जहां विशिष्ट फील्ड डिवाइस — विशेष रूप से MICROMASTER 440 या पुराने G120 वेरिएंट जैसे स्थापित सीमेंस ड्राइव — केवल PROFIBUS इंटरफेस के साथ उपलब्ध हैं।

CM 1243-5 इन उपकरणों को फील्ड डिवाइस प्रतिस्थापन की आवश्यकता के बिना S7-1200 के लिए सुलभ बनाता है।

मुख्य विनिर्देश

PROFIBUS DP मास्टर — 16 स्लेव, पूर्ण चक्रीय I/O

CM 1243-5 DP मास्टर क्लास 1 के रूप में काम करता है, जिसका अर्थ है कि यह सभी जुड़े PROFIBUS DP स्लेव उपकरणों के साथ चक्रीय डेटा विनिमय का प्रबंधन करता है। प्रत्येक PROFIBUS स्कैन चक्र में, CM 1243-5 प्रत्येक स्लेव को आउटपुट डेटा (प्रक्रिया मान, सेटपॉइंट, नियंत्रण शब्द) भेजता है और प्रत्येक स्लेव से इनपुट डेटा (माप, स्थिति शब्द, फीडबैक मान) प्राप्त करता है, S7-1200 सीपीयू की प्रक्रिया छवि को आने वाले स्लेव डेटा के साथ अपडेट करता है और सीपीयू के आउटपुट डेटा को स्लेव उपकरणों में लिखता है।

16-स्लेव सीमा PROFIBUS DP स्लेव उपकरणों की अधिकतम संख्या को परिभाषित करती है जिसे CM 1243-5 एक साथ प्रबंधित कर सकता है। प्रत्येक स्लेव नेटवर्क पर एक DP स्लेव पता (1 से 125 तक) लेता है, और सभी 16 स्लेवों से कुल इनपुट/आउटपुट डेटा मात्रा CM 1243-5 की डेटा विनिमय क्षमता के भीतर फिट होनी चाहिए।

अधिकांश S7-1200 PROFIBUS अनुप्रयोगों के लिए — चार से आठ ड्राइव प्लस कुछ रिमोट I/O स्टेशन — 16-स्लेव सीमा पूरी तरह से पर्याप्त है।

दर्जनों स्लेवों वाले बड़े PROFIBUS नेटवर्क के लिए, उनके समर्पित PROFIBUS CP मॉड्यूल या एकीकृत PROFIBUS पोर्ट के साथ S7-300 या S7-400 उपयुक्त प्लेटफॉर्म हैं, क्योंकि ये प्रति मास्टर इंटरफ़ेस 125 DP स्लेवों तक का समर्थन करते हैं।

बस की गति स्वचालित रूप से नेटवर्क पर सबसे धीमे स्लेव की GSD (जेनेरिक स्टेशन डिस्क्रिप्शन) फ़ाइलों से कॉन्फ़िगर की जाती है — नेटवर्क सभी स्थापित स्लेवों द्वारा समर्थित उच्चतम सामान्य गति पर संचालित होता है।

एक PROFIBUS इंटरफ़ेस पर तीन संचार सेवाएँ

CM 1243-5 अपने एकल PROFIBUS कनेक्टर पर तीन अलग-अलग संचार सेवाएँ प्रदान करता है, और यह समझना कि कौन सी सेवा उपयोग की जा रही है, समस्या निवारण और नेटवर्क डिज़ाइन के लिए महत्वपूर्ण है:

PROFIBUS DP चक्रीय मास्टर: प्राथमिक सेवा — CM 1243-5 (मास्टर के रूप में) और इसके कॉन्फ़िगर किए गए स्लेव उपकरणों के बीच I/O डेटा का निरंतर, समय-निर्धारित विनिमय।

यह ड्राइव, I/O मॉड्यूल और प्रक्रिया उपकरणों के लिए डेटा पथ है। चक्र समय बस की गति और कुल डेटा मात्रा पर निर्भर करती है, लेकिन सामान्य PROFIBUS गति पर आमतौर पर कुछ मिलीसेकंड होती है।

PG/OP संचार: PROFIBUS बस से जुड़े STEP 7 या TIA Portal प्रोग्रामिंग टर्मिनल को सीपीयू से अलग ईथरनेट कनेक्शन की आवश्यकता के बिना ऑनलाइन निगरानी, प्रोग्राम डाउनलोड और निदान के लिए S7-1200 सीपीयू तक पहुंचने की अनुमति देता है।

यह विशेष रूप से तब उपयोगी होता है जब संयंत्र नेटवर्क नियंत्रक कैबिनेट तक ईथरनेट पहुंच प्रदान नहीं करता है।

S7 संचार (PUT/GET): S7-1200 को मूल S7 प्रोटोकॉल का उपयोग करके एक ही PROFIBUS नेटवर्क पर अन्य S7 पीएलसी के साथ डेटा का आदान-प्रदान करने में सक्षम बनाता है।

एक बड़े S7-400 सिस्टम जो एक प्लांट पर्यवेक्षी नियंत्रक के रूप में कार्य करता है, PUT/GET फ़ंक्शन ब्लॉक का उपयोग करके PROFIBUS नेटवर्क पर S7-1200 स्टेशनों के साथ संवाद कर सकता है, अलग ईथरनेट कनेक्शन की आवश्यकता के बिना S7-1200 से प्रक्रिया डेटा पढ़ सकता है और सेटपॉइंट लिख सकता है।

स्थापना और TIA Portal कॉन्फ़िगरेशन

CM 1243-5 सिस्टम कनेक्टर के माध्यम से S7-1200 सीपीयू के बाईं ओर संलग्न होता है — अन्य S7-1200 संचार मॉड्यूल द्वारा उपयोग किया जाने वाला समान यांत्रिक और विद्युत इंटरफ़ेस। यह S7-1200 सिस्टम आपूर्ति से इस कनेक्टर के माध्यम से अपनी 24V DC शक्ति प्राप्त करता है, जिसके लिए किसी बाहरी बिजली कनेक्शन की आवश्यकता नहीं होती है।

कॉन्फ़िगरेशन पूरी तरह से TIA Portal के नेटवर्क और डिवाइस व्यू में किया जाता है।

हार्डवेयर कॉन्फ़िगरेशन में S7-1200 रैक में CM 1243-5 जोड़ने के बाद, PROFIBUS नेटवर्क को परिभाषित किया जाता है (बस पता, गति), और प्रत्येक स्लेव डिवाइस को स्लेव की GSD फ़ाइल का उपयोग करके TIA Portal हार्डवेयर कैटलॉग से जोड़ा जाता है।

स्लेव के I/O डेटा को पीएलसी डेटा ब्लॉक या I/O पते पर मैप किया जाता है, और कॉन्फ़िगरेशन डाउनलोड होने और नेटवर्क को ऊर्जावान होने के बाद चक्रीय डेटा विनिमय स्वचालित रूप से शुरू हो जाता है।

CM 1243-5 S7-1200 सीपीयू की PROFINET गतिविधि से स्वतंत्र रूप से काम करता है — दोनों नेटवर्क एक ही पीएलसी पर समानांतर चलते हैं, जिसमें सीपीयू CM 1243-5 के माध्यम से PROFIBUS स्लेवों के साथ और अपने एकीकृत PROFINET पोर्ट के माध्यम से PROFINET उपकरणों के साथ एक साथ डेटा का आदान-प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या CM 1243-5 PROFIBUS DP स्लेव के रूप में कार्य कर सकता है, या केवल मास्टर के रूप में?

CM 1243-5 केवल DP मास्टर है — इसे DP स्लेव के रूप में कॉन्फ़िगर नहीं किया जा सकता है। इसका मतलब है कि यह उच्च-स्तरीय DP मास्टर से चक्रीय डेटा प्राप्त नहीं कर सकता है और इसे स्लेव मोड में S7-1200 सीपीयू को अग्रेषित नहीं कर सकता है।

उन अनुप्रयोगों के लिए जहां S7-1200 को PROFIBUS DP स्लेव के रूप में कार्य करना चाहिए (इसके मास्टर के रूप में एक पर्यवेक्षी S7-400 या DCS से कनेक्ट करना), एक अलग संचार मॉड्यूल — CM 1242-5 (6GK7242-5DX30-0XE0) — आवश्यक है। CM 1242-5 DP स्लेव कार्यक्षमता प्रदान करता है।

CM 1243-5 और CM 1242-5 अलग-अलग भूमिकाओं के लिए अलग-अलग मॉड्यूल हैं।

Q2: GSD फ़ाइल क्या है, और इसे PROFIBUS स्लेव को CM 1243-5 से कनेक्ट करते समय कैसे उपयोग किया जाता है?

GSD (जेनेरिक स्टेशन डिस्क्रिप्शन) फ़ाइल स्लेव डिवाइस निर्माता द्वारा प्रदान की गई एक डिवाइस विवरण फ़ाइल है। यह स्लेव की PROFIBUS क्षमताओं का वर्णन करती है — इसके समर्थित डेटा प्रारूप, I/O डेटा आकार, कॉन्फ़िगरेशन विकल्प और समर्थित बस गति।

TIA Portal में, स्लेव की GSD फ़ाइल को हार्डवेयर कैटलॉग में आयात किया जाता है, और फिर स्लेव डिवाइस को उसकी GSD-परिभाषित गुणों का उपयोग करके PROFIBUS नेटवर्क कॉन्फ़िगरेशन में जोड़ा जाता है।

TIA Portal कॉन्फ़िगरेशन टूल CM 1243-5 मास्टर और स्लेव के बीच डेटा विनिमय के लिए सही टेलीग्राफ संरचना निर्धारित करने के लिए GSD फ़ाइल पढ़ता है।

सीमेंस उत्पादों के लिए GSD फ़ाइलें सीमेंस इंडस्ट्री ऑनलाइन सपोर्ट (SIOS) पोर्टल से उपलब्ध हैं, और तीसरे पक्ष के स्लेव GSD फ़ाइलें संबंधित डिवाइस निर्माताओं से उपलब्ध हैं।

Q3: क्या एक CM 1243-5 मॉड्यूल S7-1200 के लिए पर्याप्त है जिसे PROFIBUS और दूसरे ईथरनेट इंटरफ़ेस दोनों की आवश्यकता है?

CM 1243-5 केवल PROFIBUS प्रदान करता है — कोई ईथरनेट कार्यक्षमता नहीं। यदि S7-1200 को दूसरे ईथरनेट इंटरफ़ेस (सीपीयू के एकीकृत PROFINET पोर्ट के अलावा) की आवश्यकता है, तो ईथरनेट के लिए एक अलग संचार मॉड्यूल (जैसे CP 1243-1) स्थापित किया जाना चाहिए।

S7-1200 अपने बाएं तरफ विस्तार स्लॉट में कई संचार मॉड्यूल को समायोजित कर सकता है, इसलिए अतिरिक्त ईथरनेट के लिए CP 1243-1 के साथ PROFIBUS के लिए CM 1243-5 को जोड़ना एक मान्य कॉन्फ़िगरेशन है, जो विशिष्ट S7-1200 सीपीयू मॉडल की स्लॉट संख्या और बिजली बजट बाधाओं के अधीन है।

Q4: क्या CM 1243-5 मोशन कंट्रोल अनुप्रयोगों के लिए आइसोक्रोनस PROFIBUS ऑपरेशन का समर्थन करता है?

CM 1243-5 मानक PROFIBUS DP चक्रीय संचार (DP-V1 मास्टर क्लास 1) का समर्थन करता है लेकिन उच्च-सटीकता मोशन कंट्रोल में उपयोग किए जाने वाले आइसोक्रोनस PROFIBUS DP-V2 ऑपरेटिंग मोड (जिसे आइसोक्रोन मोड या क्लॉक सिंक्रोनस संचार भी कहा जाता है) के लिए डिज़ाइन नहीं किया गया है।

PROFIBUS पर ड्राइव के बीच माइक्रोसेकंड-सटीक समय तुल्यकालन की आवश्यकता वाले अनुप्रयोगों के लिए — जैसे मल्टी-एक्सिस समन्वित गति — एक समर्पित मोशन कंट्रोल प्लेटफॉर्म (सीमेंस SIMOTION या PROFIBUS DP-V2 सक्षम CP के साथ S7-300/400) उपयुक्त समाधान है।

CM 1243-5 प्रक्रिया और मशीन स्वचालन के लिए उपयुक्त है जहां मिलीसेकंड चक्र समय पर मानक चक्रीय संचार पर्याप्त है।

Q5: क्या TIA Portal CM 1243-5 के माध्यम से PROFIBUS स्लेव दोषों का निदान कर सकता है?

हाँ। TIA Portal के ऑनलाइन निदान CM 1243-5 की नैदानिक ​​जानकारी तक पहुंच प्रदान करते हैं, जिसमें प्रत्येक कॉन्फ़िगर किए गए DP स्लेव की स्थिति भी शामिल है — चाहे प्रत्येक स्लेव सही ढंग से संचार कर रहा हो, त्रुटि में हो, या नेटवर्क से अनुपस्थित हो।

व्यक्तिगत स्लेव निदान (अलार्म बाइट्स, DP-V1 सक्षम उपकरणों से विस्तारित नैदानिक ​​डेटा) PROFINET या USB के माध्यम से S7-1200 से जुड़े होने पर TIA Portal के डिवाइस और नेटवर्क ऑनलाइन व्यू के माध्यम से सुलभ होते हैं।

यदि PROFIBUS नेटवर्क में कोई खराबी आती है, तो CM 1243-5 स्वयं S7-1200 के सिस्टम डायग्नोस्टिक बफर में निदान उत्पन्न करता है, जो टाइमस्टैम्प और फॉल्ट कोड प्रदान करता है जो मूल कारण विश्लेषण में सहायता करते हैं।
