पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | हंगरी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 7KM9300-0AB00-0AA0 |

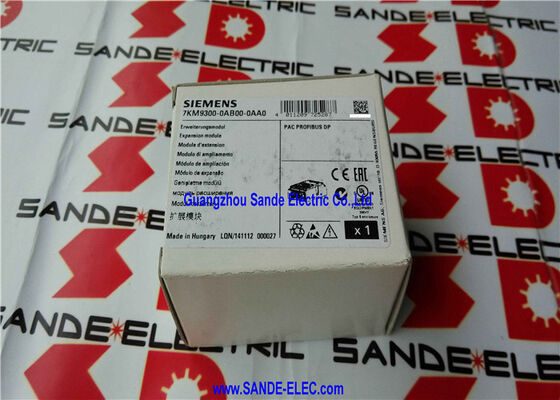

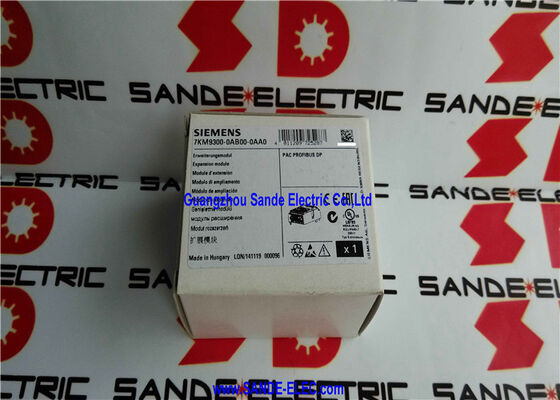

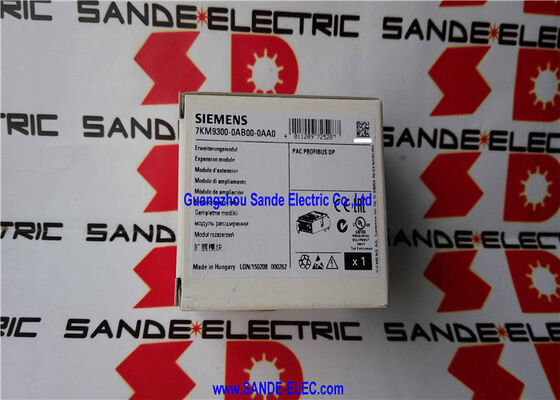

सीमेंस 7KM9300-0AB00-0AA0 सीमेंस SENTRON PAC ऊर्जा मीटरों के लिए PROFIBUS DP विस्तार मॉड्यूल है — विशेष रूप से 7KM PAC3200 और PAC4200 मापन उपकरणों के लिए। यह एक स्टैंडअलोन ऊर्जा मीटर को पूरी तरह से नेटवर्क वाले PROFIBUS DP स्लेव में बदल देता है, जिससे मीटर के सभी मापे गए पैरामीटर — वोल्टेज, करंट, पावर, ऊर्जा, पावर फैक्टर, आवृत्ति, हार्मोनिक्स — प्लांट नेटवर्क पर किसी भी PROFIBUS DP मास्टर के लिए उपलब्ध हो जाते हैं।मूल्य प्रस्ताव सरल है: पावर डिस्ट्रीब्यूशन पैनल, स्विचगियर कंपार्टमेंट और मोटर कंट्रोल सेंटर में रखे गए ऊर्जा मीटर मूल्यवान विद्युत डेटा एकत्र करते हैं। वह डेटा तभी उपयोगी होता है जब वह नियंत्रण प्रणाली, ऊर्जा प्रबंधन सॉफ्टवेयर, या SCADA प्लेटफॉर्म तक पहुंच सके जो उस पर कार्य करता है।संचार इंटरफ़ेस के बिना, मीटर अपने डिस्प्ले पर स्थानीय रूप से अपनी रीडिंग प्रदर्शित करता है — केवल पैनल के सामने खड़े व्यक्ति द्वारा पढ़ा जा सकता है। PROFIBUS DP मॉड्यूल स्थापित होने के साथ, सभी मापी गई मात्राएं प्लांट के PROFIBUS नेटवर्क पर लगातार प्रवाहित होती हैं जहां भी उनकी आवश्यकता होती है।
मॉड्यूल PAC3200 या PAC4200 के विस्तार स्लॉट में सीधे प्लग-इन के रूप में स्थापित होता है — कोई अतिरिक्त माउंटिंग स्पेस नहीं, कोई अलग बिजली आपूर्ति नहीं, मॉड्यूल और मीटर के बीच कोई बाहरी वायरिंग नहीं।
PAC3200 की विस्तार वास्तुकला को इस मॉड्यूलरिटी को ध्यान में रखकर डिज़ाइन किया गया था: एक एकल स्लॉट या तो PROFIBUS DP, PROFINET, Modbus RTU, या RS485 मॉड्यूल स्वीकार करता है, जिससे प्लग-इन मॉड्यूल को स्वैप करके विभिन्न संचार आर्किटेक्चर की सेवा के लिए समान मीटर हार्डवेयर की अनुमति मिलती है।
मुख्य विनिर्देश
पैरामीटर
| इंटरफ़ेस | PROFIBUS DP, 9-पिन सब-डी (IEC 61158) |
|---|---|
| पावर | PAC3200 / PAC4200 होस्ट के माध्यम से |
| आइसोलेशन | 500V AC (गैल्वेनिक) |
| IP रेटिंग | IP20 |
| ज्वलनशीलता | UL 94 V-0 |
| आयाम (H×W×D) | 63×43×22mm |
| ऑपरेटिंग तापमान | −5 से +55°C |
| MTBF | 141.1 वर्ष |
| संगत मीटर | PAC3200, PAC4200, PAC3220 |
| स्थिति | बंद |
| चक्रीय डेटा एक्सचेंज — PROFIBUS पर क्या प्रसारित होता है | PROFIBUS DP प्रोटोकॉल एक चक्रीय मास्टर-स्लेव पोलिंग मॉडल में संचालित होता है: DP मास्टर (आमतौर पर एक सीमेंस S7-300 या S7-400 CPU, या कोई भी PROFIBUS DP मास्टर कंट्रोलर) प्रत्येक बस चक्र में PAC3200 के PROFIBUS मॉड्यूल को एक अनुरोध भेजता है, और मॉड्यूल वर्तमान में मापी गई डेटा के साथ प्रतिक्रिया करता है। |
PAC3200 पावर क्वालिटी पैरामीटर का एक व्यापक सेट मापता है — तीन-चरण वोल्टेज (L-L और L-N), तीन-चरण करंट, तीन-चरण सक्रिय, प्रतिक्रियाशील, और स्पष्ट शक्ति, तीन-चरण पावर फैक्टर, आवृत्ति, कुल सक्रिय और प्रतिक्रियाशील ऊर्जा (आयात और निर्यात चार-चतुर्थांश मापन के लिए), हार्मोनिक सामग्री, और मांग मान।
इनमें से सभी को हर PROFIBUS संदेश में होने की आवश्यकता नहीं है — GSDML कॉन्फ़िगरेशन केवल वही चुनने की अनुमति देता है जिसकी नियंत्रण प्रणाली को वास्तव में आवश्यकता है, बस चक्र उपयोग को अनुकूलित करता है।
इस चयनात्मक कॉन्फ़िगरेशन का व्यावहारिक लाभ बैंडविड्थ दक्षता है: कई PAC3200 मीटर (प्रत्येक अपने PROFIBUS मॉड्यूल के साथ) की सेवा करने वाला एक PROFIBUS नेटवर्क प्रत्येक चक्र में प्रत्येक नोड से पूर्ण मीटर डेटासेट को प्रसारित करने की आवश्यकता नहीं है — केवल वे मात्राएं जो नियंत्रण प्रणाली द्वारा सक्रिय रूप से उपयोग की जाती हैं, शामिल की जाती हैं, जिससे अन्य उपकरणों के लिए बस क्षमता बचती है।
एसाइक्लिक डेटा — पूर्ण पैरामीटर सेट तक DPV1 एक्सेस
चक्रीय चैनल से परे, 7KM9300-0AB00-0AA0 PROFIBUS DPV1 के माध्यम से एसाइक्लिक डेटा एक्सचेंज का समर्थन करता है — विस्तारित PROFIBUS DP प्रोटोकॉल जो चक्रीय स्कैन के बाहर डेटा रिकॉर्ड को पढ़ने और लिखने की अनुमति देता है। DPV1 का उपयोग इसके लिए किया जाता है:
मीटर के फ्रंट पैनल तक भौतिक पहुंच के बिना PROFIBUS मास्टर से PAC3200 कॉन्फ़िगरेशन पैरामीटर (CT अनुपात, VT अनुपात, मापन प्रणाली कॉन्फ़िगरेशन, अलार्म सीमा) को पढ़ना और लिखना।
विस्तारित मापन डेटा:चक्रीय चैनल में शामिल नहीं की गई मापी गई मात्राओं को पढ़ना — ऐतिहासिक ऊर्जा मान, विस्तारित हार्मोनिक डेटा, या कम बार-बार आवश्यक पैरामीटर — हर बस चक्र के बजाय मांग पर।
निदान डेटा:DPV1 चैनल डिवाइस निदान जानकारी वहन करता है — मॉड्यूल स्थिति, संचार दोष झंडे, और स्व-परीक्षण परिणाम — जो सामान्य मापन चक्र को बाधित किए बिना ऊर्जा मीटर की विस्तृत स्वास्थ्य निगरानी के साथ PROFIBUS मास्टर प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्नQ1: क्या 7KM9300-0AB00-0AA0 मॉड्यूल को PROFIBUS पर PAC4200 के डिजिटल इनपुट और आउटपुट के साथ उपयोग किया जा सकता है?
चक्रीय चैनल में नियंत्रण बाइट्स PROFIBUS मास्टर को PAC4200 के डिजिटल आउटपुट को नियंत्रित करने की अनुमति देते हैं — उदाहरण के लिए, एक पल्स आउटपुट को ट्रिगर करना या एक नियंत्रण रिले को स्विच करना — जबकि इनपुट स्थिति और सभी मापी गई मात्राएं एक ही चक्रीय फ्रेम में वापस पढ़ी जाती हैं।
Q2: एक PROFIBUS DP सेगमेंट से कितने 7KM PAC3200 मीटर PROFIBUS मॉड्यूल के साथ कनेक्ट किए जा सकते हैं?
एक मानक PROFIBUS DP सेगमेंट बिना रिपीटर के 32 स्टेशनों (नोड्स) तक का समर्थन करता है। रिपीटर के साथ, PROFIBUS DP नेटवर्क में 126 स्लेव एड्रेस तक उपलब्ध हैं। PROFIBUS मॉड्यूल वाला प्रत्येक PAC3200 एक स्लेव एड्रेस लेता है।
व्यवहार में, एक ही सेगमेंट पर मीटरों की संख्या बस चक्र समय की आवश्यकता से सीमित होती है — जितने अधिक स्लेव और प्रति स्लेव जितना अधिक डेटा, प्रत्येक पूर्ण स्कैन चक्र कॉन्फ़िगर की गई बस गति (आमतौर पर मिश्रित डिवाइस नेटवर्क के लिए 1.5 Mbit/s) पर उतना ही अधिक समय लेता है।
Q3: STEP 7 में PAC3200 के PROFIBUS मॉड्यूल को कॉन्फ़िगर करने के लिए किस GSD फ़ाइल की आवश्यकता है?
PROFIBUS DP मॉड्यूल को 7KM PAC श्रृंखला के लिए सीमेंस द्वारा प्रदान की गई GSD फ़ाइल की आवश्यकता होती है। GSD फ़ाइल मॉड्यूल के डेटा प्रारूप, चक्रीय डेटा विकल्पों (कौन सी मापी गई मात्राएं चुनी जा सकती हैं), और निदान क्षमताओं को परिभाषित करती है।
फ़ाइल को सीमेंस इंडस्ट्री ऑनलाइन सपोर्ट से डाउनलोड किया जाता है और STEP 7 के हार्डवेयर कैटलॉग में आयात किया जाता है, जिसके बाद PROFIBUS मॉड्यूल वाला PAC3200 HW Config इंटरफ़ेस में एक कॉन्फ़िगर करने योग्य PROFIBUS DP स्लेव के रूप में दिखाई देता है।
GSDML फ़ाइल बस बैंडविड्थ उपयोग को अनुकूलित करने के लिए चक्रीय चैनल के लिए मापी गई मात्राओं के व्यक्तिगत चयन का समर्थन करती है।
Q4: क्या -0AB00-0AA0 संस्करण सीधे उत्तराधिकारी -0AB01-0AA0 मॉड्यूल के साथ विनिमेय है?
-0AB01-0AA0, -0AB00-0AA0 का उत्तराधिकारी है, जो PAC3200/PAC4200 से परे अतिरिक्त उपकरणों (PAC3220, 3VA COM100/800) के साथ संगतता का विस्तार करता है। PROFIBUS नेटवर्क के दृष्टिकोण से, दोनों मॉड्यूल समान डेटा इंटरफ़ेस के साथ PROFIBUS DP स्लेव के रूप में संचालित होते हैं।
भौतिक रूप से, दोनों मॉड्यूल एक ही PAC विस्तार स्लॉट में स्थापित होते हैं। हालांकि, GSD/GSDML कॉन्फ़िगरेशन रिवीजनों के बीच भिन्न हो सकता है, और मौजूदा प्रोजेक्ट में एक को दूसरे के साथ प्रतिस्थापित करते समय STEP 7 / TIA पोर्टल हार्डवेयर कॉन्फ़िगरेशन को सत्यापित किया जाना चाहिए।
Q5: क्या PROFIBUS मॉड्यूल और PAC3200 के अंतर्निहित डिस्प्ले एक साथ काम कर सकते हैं?
हाँ। PROFIBUS DP मॉड्यूल और PAC3200 का स्थानीय डिस्प्ले और फ्रंट-पैनल कीपैड स्वतंत्र रूप से और एक साथ काम करते हैं।
जबकि मापा गया डेटा वास्तविक समय में PROFIBUS पर प्रसारित होता है, मीटर का स्थानीय डिस्प्ले अपनी सामान्य मापन स्क्रीन — वोल्टेज, करंट, पावर, ऊर्जा — दिखाता रहता है, और फ्रंट पैनल बटन स्थानीय पैरामीटर परिवर्तनों के लिए कार्यात्मक बने रहते हैं।
PROFIBUS मॉड्यूल स्थापित करने से PAC3200 की किसी भी स्थानीय संचालन क्षमता को अक्षम या संशोधित नहीं किया जाता है।
