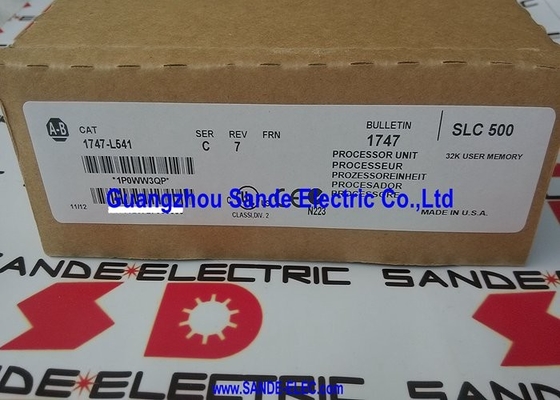

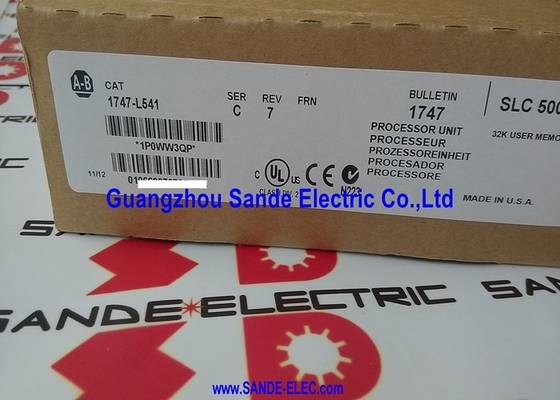

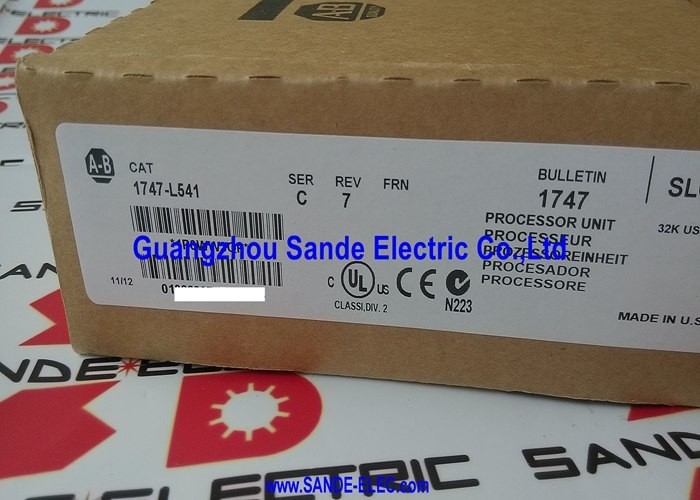

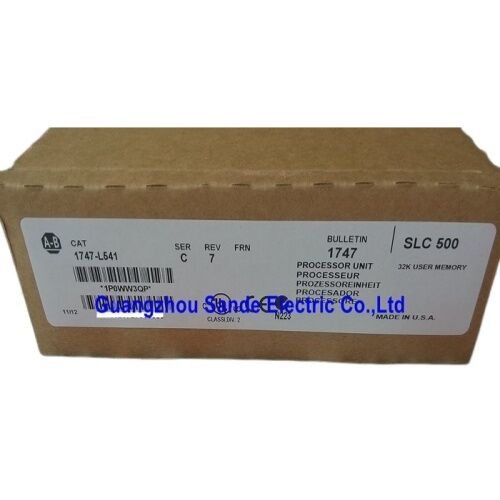

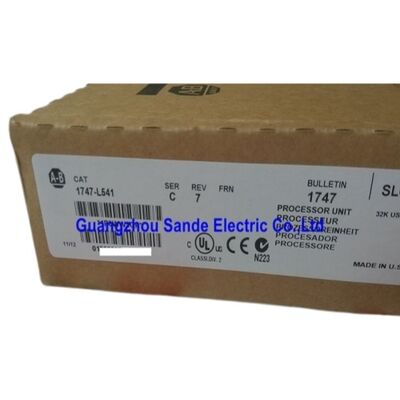

SLC 5/04 16K नियंत्रक 1747-L541 1747L541 1747-L541

एलन-ब्रैडली 1747-L541 एसएलसी 5/04 16K प्रोसेसर — डीएच+, आरएस-232, बैटरी-समर्थित रैम

उत्पाद अवलोकन

भाग संख्या: 1747-L541

के रूप में भी खोजा गया: 1747L541, एलन-ब्रैडली 1747-L541, एबी एसएलसी 5/04 16K

उत्पाद लाइन: एसएलसी 500

वर्गीकरण: एलन-ब्रैडली एसएलसी 5/04 सीपीयू मॉड्यूल — 16K उपयोगकर्ता मेमोरी, 4096 आई/ओ, डीएच+ और आरएस-232 संचार, बैटरी-समर्थित रैम, 0.9 एमएस/के स्कैन समय

तकनीकी विशिष्टताएँ

व्यवहार में एसएलसी 5/04 — 16K मेमोरी का वास्तव में क्या मतलब है

अक्सर पूछे जाने वाले प्रश्नसोलह हजार शब्दों की उपयोगकर्ता मेमोरी सार्थक जटिलता वाले कार्यक्रमों को समायोजित करती है — समन्वित मशीन अनुक्रमों, पीडब्ल्यूडी लूप्स, डेटा हेरफेर और संचार प्रबंधन को कवर करने वाली सीढ़ी तर्क की कई रेंगें — 32K या 64K संस्करणों के ओवरहेड के बिना जहां अतिरिक्त मेमोरी का उपयोग नहीं किया जाएगा।जो एसएलसी 5/04 को परिवार में अपने एसएलसी 5/03 से अलग करता है, वह केवल मेमोरी क्षमता नहीं है।

0.9 एमएस प्रति के स्कैन समय इस प्रोसेसर को प्रदर्शन स्तर में रखता है जहां प्रक्रिया परिवर्तनों के लिए वास्तविक समय प्रतिक्रिया वास्तव में प्राप्त की जा सकती है।

16K प्रोग्राम के लिए पूरी तरह से उपयोग किया गया, सबसे खराब स्थिति में पूर्ण-प्रोग्राम स्कैन 15 मिलीसेकंड से कम है — असतत विनिर्माण और प्रक्रिया नियंत्रण अनुप्रयोगों के विशाल बहुमत के लिए पर्याप्त तेज है जहां मशीन चक्र समय सैकड़ों मिलीसेकंड से सेकंड में चलता है, और जहां दोषों और इंटरलॉक के लिए तेज आई/ओ प्रतिक्रिया मशीन सुरक्षा और उत्पादकता आवश्यकता है।

0.225 एमएस आई/ओ स्कैन समय एक अलग आंकड़ा है जिसे समझना लायक है। एसएलसी 500 आर्किटेक्चर में, आई/ओ स्कैन और प्रोग्राम स्कैन एक ही चीज नहीं हैं।आई/ओ स्कैन प्रोग्राम स्कैन अंतराल से स्वतंत्र इनपुट और आउटपुट छवि तालिकाओं को अपडेट करता है। 0.225 एमएस पर, इनपुट छवि इतनी जल्दी ताज़ा हो जाती है कि संक्षिप्त इनपुट पल्स — पुश-टू-टेस्ट बटन, तेज गति वाले भागों पर प्रॉक्सिमिटी स्विच ट्रिगर, हाई-स्पीड काउंटर इनपुट — को स्कैन चक्र के भीतर मज़बूती से कैप्चर किया जाता है।संचार पोर्ट: डीएच+ और आरएस-232 — दो अलग-अलग कार्य

1747-L541 दो संचार इंटरफेस ले जाता है, और वे एक संयंत्र नेटवर्क में वास्तव में अलग-अलग कार्य करते हैं।

अक्सर पूछे जाने वाले प्रश्नडेटा हाईवे प्लस (डीएच+)एसएलसी और पीएलसी-5 सिस्टम के लिए एलन-ब्रैडली का पीयर-टू-पीयर औद्योगिक नेटवर्क है।

यह 57.6 केबीपीएस, 115.2 केबीपीएस, या 230.4 केबीपीएस (चयन योग्य) पर चलता है और नेटवर्क कॉन्फ़िगरेशन का समर्थन करता है जहां कई एसएलसी प्रोसेसर, पीएलसी-5 सिस्टम और प्रोग्रामिंग टर्मिनल एक ही संचार बस साझा करते हैं।

डीएच+ नेटवर्क पर, 1747-L541 एमएसजी निर्देशों के माध्यम से अन्य नियंत्रकों के साथ डेटा का आदान-प्रदान कर सकता है — एक समन्वित मल्टी-कंट्रोलर सिस्टम के हिस्से के रूप में पीएलसी के बीच डेटा की फाइलें भेजना और प्राप्त करना।

यह लाइन-स्तरीय उत्पादन नियंत्रण नेटवर्क के लिए रीढ़ है जिसे 1990 और 2000 के दशक में एलन-ब्रैडली डीएच+ आर्किटेक्चर के आसपास डिजाइन किया गया था, जिनमें से कई आज भी उत्पादन संचालन में हैं।

उसी प्रोसेसर पर आरएस-232 एक पूरी तरह से अलग भूमिका निभाता है।

इस पोर्ट का उपयोग आमतौर पर आरएसलॉजिक 500 चलाने वाले कंप्यूटर से प्रोग्रामिंग एक्सेस के लिए, ऑपरेटर टर्मिनलों और बारकोड रीडर से कनेक्शन के लिए, या डीएफ1 प्रोटोकॉल का उपयोग करके तीसरे पक्ष के उपकरणों के साथ संचार के लिए किया जाता है।यह एक पॉइंट-टू-पॉइंट कनेक्शन है, नेटवर्क नहीं — एक डिवाइस से एक डिवाइस — और कनेक्टेड डिवाइस से मेल खाने के लिए कॉन्फ़िगर किए गए बॉड दरों पर संचालित होता है।

डीएच+ पोर्ट से भौतिक रूप से अलग आरएस-232 पोर्ट होने का मतलब है कि प्रोग्रामर को कनेक्ट किया जा सकता है और प्रोग्राम की निगरानी की जा सकती है, जबकि नियंत्रक एक साथ डीएच+ नेटवर्क पर संचार कर रहा है, जो एक चालू प्रणाली पर कमीशनिंग और रखरखाव के दौरान एक व्यावहारिक आवश्यकता है।

आई/ओ क्षमता: 3 चेसिस में 4,096 पॉइंट और 30 मॉड्यूल स्लॉट

1747-L541 तक समर्थन करता है

4,096 असतत इनपुट और 4,096 असतत आउटपुट— ऐसे आंकड़े जो इसके भौतिक आई/ओ बुनियादी ढांचे में प्रोसेसर की तार्किक पता क्षमता का वर्णन करते हैं।

एसएलसी 500 आर्किटेक्चर में, यह क्षमता 3 आई/ओ चेसिस तक स्थापित मॉड्यूल में वितरित की जाती है जिसमें कुल मिलाकर अधिकतम 30 मॉड्यूल स्लॉट होते हैं।

इन सीमाओं के परस्पर क्रिया पर एक व्यावहारिक नोट: मॉड्यूल स्लॉट सीमा (30) और आई/ओ पॉइंट सीमा (4,096 इन और 4,096 आउट) स्वतंत्र छतें निर्धारित करती हैं। 30 स्लॉट में से प्रत्येक में एक 32-पॉइंट आई/ओ मॉड्यूल केवल असतत आई/ओ से 960 इनपुट और 960 आउटपुट प्रदान करता है — 4,096 पॉइंट छत से काफी नीचे।

4,096 सीमा केवल उच्च-घनत्व मॉड्यूल कॉन्फ़िगरेशन में एक बाधा बन जाती है।

अधिकांश अनुप्रयोगों के लिए जो मानक 16 या 32-पॉइंट आई/ओ मॉड्यूल चलाते हैं, भौतिक स्लॉट गणना बाध्यकारी बाधा है।

480 एनालॉग आई/ओ प्रक्रिया अनुप्रयोगों के लिए विशिष्ट ध्यान देने योग्य है।एसएलसी 500 सिस्टम में एनालॉग मॉड्यूल मॉड्यूल स्लॉट पर कब्जा करते हैं और एनालॉग आई/ओ पते का उपभोग करते हैं — एक 4-चैनल एनालॉग इनपुट मॉड्यूल एक स्लॉट पर कब्जा करता है लेकिन 4 एनालॉग इनपुट शब्द का उपयोग करता है।480 एनालॉग आई/ओ सीमा असतत आई/ओ सीमा से एक अलग पता स्थान है; दोनों सीमाएं एक साथ लागू होती हैं, और उच्च-आई/ओ-घनत्व प्रणाली की योजना बनाते समय प्रोग्राम फ़ाइल संरचना को दोनों का हिसाब रखना चाहिए।

बैटरी-समर्थित रैम और 1747-M13 बैकअप मॉड्यूल1747-L541 की उपयोगकर्ता मेमोरी हैबैटरी-समर्थित रैम— इस प्रोसेसर में संग्रहीत प्रोग्राम और डेटा नियंत्रण शक्ति हटा दिए जाने पर बनाए रखा जाता है, लेकिन केवल तब तक जब तक बैकअप बैटरी (1747-BA) चार्ज रहती है।यह एक महत्वपूर्ण रखरखाव बिंदु है जो एसएलसी 5/04 पीढ़ी को गैर-वाष्पशील फ्लैश प्रोग्राम स्टोरेज वाले आधुनिक प्रोसेसर से अलग करता है।

1747-BA बैटरी को नियमित कार्यक्रम पर बदला जाना चाहिए — आमतौर पर ऑपरेटिंग परिस्थितियों और बैकअप ड्यूटी चक्र के आधार पर हर एक से तीन साल में।

जब बैटरी पूरी तरह से समाप्त हो जाती है, तो प्रोसेसर अगली पावर साइकिल पर अपना प्रोग्राम खो देता है, और नियंत्रक के संचालन फिर से शुरू करने से पहले आरएसलॉजिक 500 या बैकअप मेमोरी मॉड्यूल से प्रोग्राम को फिर से लोड करना आवश्यक होता है।

एसएलसी 5/04 मॉड्यूल पर बैटरी कम संकेतक प्रतिस्थापन की आवश्यकता होने पर संकेत देते हैं; संकेतक अलार्म की प्रतीक्षा करना स्वीकार्य अभ्यास है, लेकिन प्रतिस्थापन से पहले बैटरी को पूरी तरह से समाप्त होने तक चलाने से अनावश्यक रिकवरी घटना होती है।

अक्सर पूछे जाने वाले प्रश्नयह प्लग-इन ईईपीआरओएम कार्ट्रिज प्रोग्राम की एक प्रति संग्रहीत करता है जिसे पावर-अप पर प्रोसेसर में लोड किया जा सकता है, वैकल्पिक रूप से स्वचालित रूप से।एक मशीन जहां 1747-M13 को मेमोरी लॉस पर ऑटो-लोड करने के लिए प्रोग्राम किया गया है, वह बिना प्रोग्रामर की उपस्थिति के पूरी बैटरी की कमी से ठीक हो सकती है — प्रोसेसर ईईपीआरओएम से लोड होता है, और मशीन एक ज्ञात-अच्छे प्रोग्राम स्थिति से पुनरारंभ होती है।

उत्पादन सुविधाओं के लिए जहां 1747-L541 एक महत्वपूर्ण प्रक्रिया को नियंत्रित करता है और अनियोजित डाउनटाइम की महत्वपूर्ण लागत होती है, इस कॉन्फ़िगरेशन की अकेले बैटरी बैकअप पर निर्भर रहने की तुलना में दृढ़ता से अनुशंसा की जाती है।

विशिष्ट अनुप्रयोग

मल्टी-पीएलसी समन्वय के साथ असतत विनिर्माण लाइनें।

असेंबली लाइनें, ट्रांसफर लाइनें, और स्वचालित उत्पादन सेल जहां डीएच+ नेटवर्क सामग्री प्रवाह, सुरक्षा इंटरलॉक और लाइन पर उत्पादन डेटा विनिमय का समन्वय करने वाले कई एसएलसी 5/04 प्रोसेसर को जोड़ता है।एनालॉग लूप प्रबंधन के साथ प्रक्रिया नियंत्रण।मिक्सिंग, कन्वेइंग, और द्रव हैंडलिंग सिस्टम जहां 480 एनालॉग आई/ओ पॉइंट असतत नियंत्रण के साथ तापमान, दबाव, प्रवाह और स्तर लूप को समायोजित करते हैं, और एसएलसी 5/04 इंस्ट्रक्शन सेट में पीडब्ल्यूडी निर्देश बंद-लूप नियंत्रण का प्रबंधन करते हैं।

मशीन टूल और प्रेस नियंत्रण।

अक्सर पूछे जाने वाले प्रश्नभवन स्वचालन और उपयोगिताएँ।एचवीएसी, चिलर, और संपीड़ित हवा प्रणाली विनिर्माण सुविधाओं में जहां एसएलसी 500 प्लेटफॉर्म को नियंत्रण के लिए निर्दिष्ट किया गया था और 1747-L541 की 16K मेमोरी मध्यम-जटिलता वाली उपयोगिता प्रणाली के लिए अनुक्रम और सेटपॉइंट प्रबंधन तर्क को संभालती है।

रेट्रोफिट और लीगेसी सिस्टम रखरखाव।

कोई भी सुविधा जो वर्तमान में एसएलसी 5/04 नियंत्रित उपकरण चला रही है जहां एक विफल 1747-L541 प्रोसेसर को नियंत्रण प्रणाली उन्नयन के बिना उत्पादन बहाल करने के लिए समान-के-समान प्रतिस्थापन की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्नप्रश्न 1: 1747-L541 (16K) और अन्य एसएलसी 5/04 मेमोरी वेरिएंट के बीच क्या अंतर है?एसएलसी 5/04 प्रोसेसर परिवार तीन उपयोगकर्ता मेमोरी आकारों तक फैला हुआ है: 8K (1747-L531), 16K (1747-L541), और 64K (1747-L552)। तीनों समान निर्देश सेट चलाते हैं, समान आई/ओ क्षमता (4,096 इन/आउट) का समर्थन करते हैं, और समान डीएच+ और आरएस-232 संचार पोर्ट का उपयोग करते हैं।

अंतर विशुद्ध रूप से सीढ़ी तर्क, डेटा तालिकाओं और उपरूटीन फ़ाइलों के लिए उपलब्ध प्रोग्राम मेमोरी है।

1747-L541 का 16K अधिकांश मध्यम-जटिलता वाली मशीनों और उत्पादन लाइन खंडों के लिए पर्याप्त है।

8K चुनें जब एप्लिकेशन सरल हो और मेमोरी भविष्य की बाधा नहीं होगी; 64K चुनें जब बड़ी संख्या में उपरूटीन, व्यापक डेटा फ़ाइल उपयोग, या भविष्य के प्रोग्राम विकास 16K को एक सीमा बनने की संभावना बनाते हैं।

प्रश्न 2: क्या 1747-L541 सीधे एक आधुनिक लॉजिक्स प्लेटफॉर्म पीएलसी के साथ संवाद कर सकता है?

मूल रूप से नहीं। 1747-L541 अपने प्राथमिक पीयर-टू-पीयर नेटवर्क के रूप में डीएच+ का उपयोग करता है, जिसे गेटवे या ब्रिज डिवाइस के बिना कंट्रोललॉजिक या कॉम्पैक्टलॉजिक प्रोसेसर पर समर्थित नहीं है।एक 1761-NET-AIC या एक 1784-PKTX कार्ड, या एक कंट्रोललॉजिक 1756-DHRIO मॉड्यूल, डीएच+ को ईथरनेट/आईपी या कंट्रोलनेट नेटवर्क पर ब्रिज करने के लिए आवश्यक है जिसका उपयोग आधुनिक लॉजिक्स सिस्टम करते हैं।

एक ही सुविधा में 1747-L541 और कंट्रोललॉजिक प्रोसेसर के बीच रीड/राइट डेटा एक्सचेंज के लिए, डीएच+ ब्रिज के माध्यम से एमएसजी निर्देश स्थापित विधि है। लीगेसी एसएलसी 5/04 सिस्टम को आधुनिक नेटवर्क आर्किटेक्चर में एकीकृत करते समय इस इंटरफ़ेस हार्डवेयर के लिए योजना बनाएं।प्रश्न 3: प्रोग्राम का बैकअप कैसे लिया जाता है और बैटरी पूरी तरह से विफल होने पर क्या होता है?

1747-L541 पावर-ऑफ अवधि के दौरान रैम सामग्री को बनाए रखने के लिए एक 1747-BA लिथियम बैटरी का उपयोग करता है। यदि यह बैटरी प्रतिस्थापन से पहले पूरी तरह से समाप्त हो जाती है, तो अगली पावर साइकिल पर प्रोग्राम और सभी डेटा टेबल खो जाते हैं।रिकवरी के लिए आरएसलॉजिक 500 चलाने वाले कंप्यूटर से या 1747-M13 ईईपीआरओएम बैकअप मॉड्यूल से प्रोग्राम को फिर से लोड करने की आवश्यकता होती है।

1747-M13 को मेमोरी लॉस का पता चलने पर पावर-अप पर ऑटो-लोड करने के लिए कॉन्फ़िगर किया जा सकता है, जो तकनीशियन की उपस्थिति के बिना स्वचालित रिकवरी को सक्षम करता है। महत्वपूर्ण अनुप्रयोगों के लिए हमेशा एक नेटवर्क कंप्यूटर पर एक वर्तमान आरएसलॉजिक 500 प्रोग्राम बैकअप और प्रोसेसर स्लॉट में एक लोड किया गया 1747-M13 बनाए रखें।प्रश्न 4: 1747-L541 के लिए कौन सा प्रोग्रामिंग सॉफ्टवेयर उपयोग किया जाता है, और क्या यह अभी भी समर्थित है?

1747-L541 को रॉकवेल ऑटोमेशन आरएसलॉजिक 500 के साथ प्रोग्राम किया गया है — पूरे एसएलसी 500 और माइक्रो लॉजिक परिवार के लिए मानक सीढ़ी तर्क विकास वातावरण।आरएसएलॉजिक 500 विंडोज ऑपरेटिंग सिस्टम पर चलता है और आरएस-232 पोर्ट के लिए यूएसबी-टू-आरएस-232 एडॉप्टर (आरएस-232 पोर्ट के लिए) या 1784-PKTX या यूएसबी-टू-डीएच+ ब्रिज का उपयोग करके डीएच+ नेटवर्क के माध्यम से प्रोसेसर से जुड़ता है।

रॉकवेल वर्तमान तिथि के अनुसार आरएसलॉजिक 500 को बेचना और समर्थन करना जारी रखता है, हालांकि एसएलसी 500 हार्डवेयर प्लेटफॉर्म स्वयं एक परिपक्व उत्पाद जीवनचक्र स्थिति में है। आरएसलॉजिक 500 में बनाए गए प्रोग्राम फ़ाइलें (.RSS) को अनिश्चित काल तक संग्रहीत और पुनर्स्थापित किया जा सकता है, जिससे मशीन के जीवनकाल में प्रोग्राम संस्करणों को बनाए रखना आसान हो जाता है।

प्रश्न 5: क्या 1747-L541 सभी एसएलसी 500 आई/ओ मॉड्यूल के साथ संगत है?

हाँ — एसएलसी 5/04 प्रोसेसर सभी 1746-श्रृंखला असतत, एनालॉग, विशेष और संचार मॉड्यूल सहित पूर्ण एसएलसी 500 आई/ओ मॉड्यूल लाइब्रेरी के साथ संगत है।

मॉड्यूल संगतता एसएलसी 500 बैकप्लेन आर्किटेक्चर द्वारा निर्धारित की जाती है, न कि विशिष्ट प्रोसेसर वेरिएंट द्वारा।

एकमात्र बाधा पता है: प्रोसेसर में सभी स्थापित मॉड्यूल को संबोधित करने के लिए पर्याप्त उपयोगकर्ता मेमोरी और डेटा फ़ाइल स्थान होना चाहिए, और कुल आई/ओ पॉइंट गणना 4,096 असतत इनपुट / 4,096 असतत आउटपुट / 480 एनालॉग सीमाओं के भीतर रहनी चाहिए।

निश्चित और मॉड्यूलर चेसिस दोनों प्रारूपों में सभी एसएलसी 500 आई/ओ मॉड्यूल 1747-L541 के साथ विद्युत और तार्किक रूप से संगत हैं।
