| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 1747-एल532 |
भाग संख्याः1747-L532
निर्माता:एलन-ब्रैडली / रॉकवेल ऑटोमेशन (यूएसए)
उत्पाद लाइनःएसएलसी 500 मॉड्यूलर पीएलसी प्रणाली
मैक्स. एनालॉग I/O:480 (स्थानीय)स्थानीय I/O चेसिसःअधिकतम 3 (30 मॉड्यूल स्लॉट प्रति स्थानीय चेसिस अधिकतम)
कुल स्थानीय I/O स्लॉट:30 (अधिकतम मॉड्यूल क्षमता)
संचार बंदरगाह:
स्थितिःविरामित ️ सक्रिय विरासत/अतिरिक्त बाजार
अनुप्रयोग:प्रक्रिया नियंत्रण, पैकेजिंग मशीनरी, सामग्री हैंडलिंग, एचवीएसी नियंत्रण, पानी/गंदगी के पानी के उपचार, कन्वेयर सिस्टम, मशीन टूल्स सहायक नियंत्रण

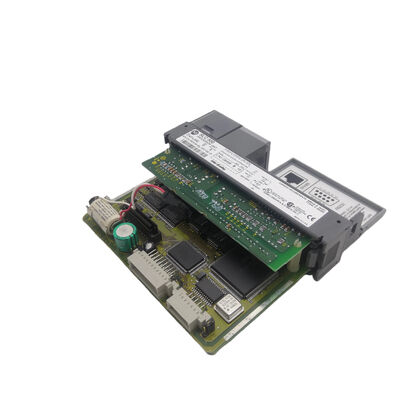

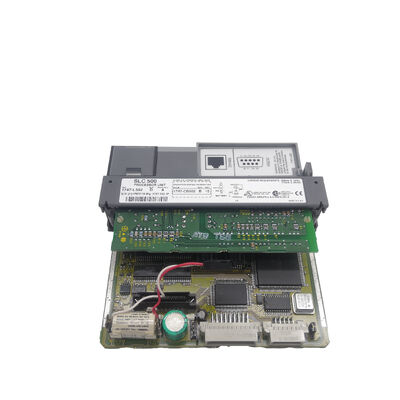

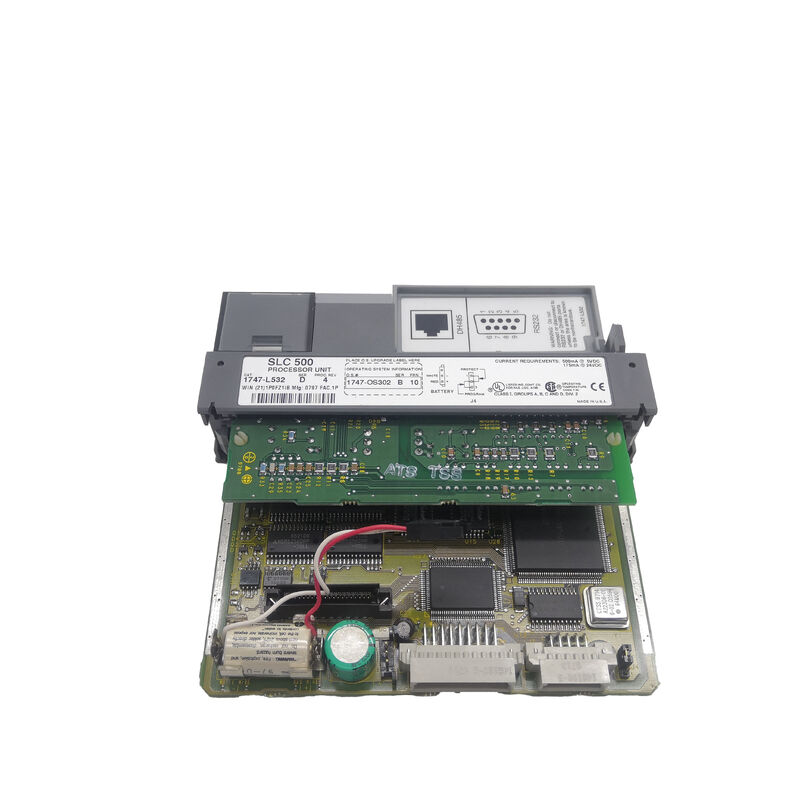

दएलन-ब्रैडली 1747-एल 532is the SLC 5/03 processor — the mid-range CPU in Rockwell Automation's SLC 500 family that occupied the sweet spot between the entry-level 5/01 and 5/02 units (limited by smaller memory and slower scan rates) and the high-end 5/04 and 5/05 variants (justified by large network installations and very large programs).
जब 1990 और 2000 के दशक में उत्तर अमेरिकी विनिर्माण में एसएलसी 500 प्लेटफॉर्म प्रमुख मध्य श्रेणी का पीएलसी था, तो एसएलसी 5/03 वह था जिसकी अधिकांश अनुप्रयोगों को वास्तव में आवश्यकता थीःमशीन और प्रक्रिया नियंत्रण कार्यों के विशाल बहुमत के लिए पर्याप्त I/O क्षमता, प्रोग्रामिंग और एचएमआई कनेक्टिविटी के लिए अंतर्निहित आरएस-232 और डीएच-485, उत्पादन को रोकने के बिना मशीन संचालन के दौरान कार्यक्रमों को संशोधित करने के लिए ऑनलाइन संपादन,और एक पीएलसी-5 संगत उन्नत निर्देश सेट है कि इंजीनियरों एलन-ब्रैडली के उच्च अंत नियंत्रकों से परिचित प्रोग्रामिंग पैटर्न लागू करने के लिए अनुमति देता है.
1747-एल532 ने अपने पूर्ववर्ती एसएलसी 5/02 के मुकाबले दो विशिष्ट सुधार लाए जो इसे निरंतर प्रक्रिया अनुप्रयोगों के लिए काफी अधिक उपयोगी बना दिया।
सबसे पहले, the addition of built-in RS-232 eliminated the need for an external communication module for PC programming access and HMI connection — the RS-232 port supports DF1 full-duplex for point-to-point connections to SCADA systems and operator terminals, और मल्टी-ड्रॉप नेटवर्क ऑपरेशन के लिए DH-485 मोड पर स्विच किया जा सकता है जहां कई SLC 500 नियंत्रक एक एकल नेटवर्क केबल साझा करते हैं।
दूसरा, 16K मेमोरी क्षमता जटिल कार्यक्रमों के लिए पर्याप्त थी, जिनके लिए प्रक्रिया नियंत्रण और सामग्री हैंडलिंग अनुप्रयोगों को कई प्रक्रिया चर के लिए पीआईडी लूप की आवश्यकता होती है,डेटा तालिकाओं के साथ नुस्खा प्रबंधन, टाइमर/काउंटर/तुलना श्रृंखलाओं से निर्मित अनुक्रमिक फ़ंक्शन चार्ट-शैली के प्रोग्राम, और उत्पादन प्रबंधकों द्वारा अपेक्षित नैदानिक और रिपोर्टिंग फ़ंक्शन।
विनिर्माण इंजीनियरों द्वारा पहचाना जाने वाला नाम "SLC 5/03" है, जो प्रोग्रामिंग दस्तावेज, रखरखाव रिकॉर्ड,और उत्तर अमेरिका और विश्व स्तर पर स्थापित ठिकानों में स्पेयर पार्ट्स की सूची. 1747-L532 कैटलॉग नंबर है; SLC 5/03 यह है कि इंजीनियर इसे कैसे वर्णित करते हैं जब वे एक प्रतिस्थापन की तलाश करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| उपयोगकर्ता स्मृति | 16K शब्द (बैटरी समर्थित रैम) |
| प्रोग्राम स्कैन समय | 1 एमएस / 1K प्रोग्राम |
| I/O स्कैन समय | 0.225 एमएस |
| अधिकतम इनपुट | 4096 |
| अधिकतम आउटपुट | 4096 |
| मैक्स. एनालॉग आई/ओ | 480 |
| स्थानीय चेसिस | 3 (अधिकतम 30 स्लॉट) |
| RS-232 पोर्ट | DF1 / DH-485 / ASCII |
| DH-485 पोर्ट | एकीकृत |
| वास्तविक समय घड़ी | अंतर्निहित |
| ऑनलाइन संपादन | हाँ |
| ऑपरेटिंग टेम्प. | 0 से +60°C |
| बैटरी | 1747-बीए (कम सूचक के साथ) |
| प्रोग्रामिंग | RSLogix 500 |
| स्थिति | बंद |

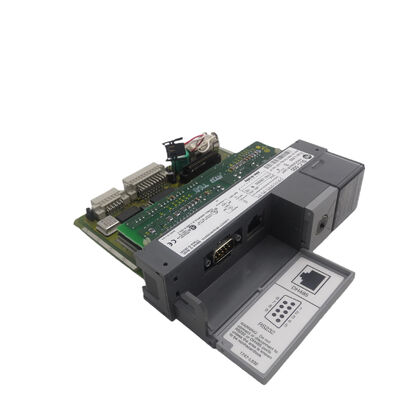

1747-L532 के दो एकीकृत संचार बंदरगाह यह परिभाषित करते हैं कि यह एक संयंत्र के स्वचालन नेटवर्क में कैसे फिट बैठता है,और RS-232/DH-485 संयोजन 1990 के दशक तक मानक SLC 500 नेटवर्क आर्किटेक्चर था.
डीएच-485 (डेटा हाईवे 485)एलन-ब्रैडली का मल्टी-ड्रॉप सीरियल नेटवर्क RS-485 भौतिक परत पर बनाया गया है, जो 19.2 kbaud तक चल रहा है। 32 नोड्स तक एक एकल DH-485 खंड साझा कर सकते हैं, जिसमें SLC 500 नियंत्रक शामिल हैं,पैनलव्यू एचएमआई टर्मिनल, और 1761-नेट-एआईसी (एडवांस्ड इंटरफेस कन्वर्टर) या इसी तरह के एडाप्टर का उपयोग करने वाले पीसी आधारित एससीएडीए सिस्टम।
डीएच-485 नेटवर्क पर, 1747-एल532 प्रोग्राम डाउनलोड प्राप्त कर सकता है, ऑनलाइन निगरानी अनुरोधों की सेवा कर सकता है, एचएमआई से पढ़ने / लिखने के आदेश प्राप्त कर सकता है,और पीयर टू पीयर मैसेजिंग के माध्यम से अन्य एसएलसी 500 नियंत्रकों के साथ डेटा का आदान-प्रदान.
आरएस-232लैपटॉप प्रोग्रामिंग के लिए पॉइंट-टू-पॉइंट कनेक्शन प्रदान करता है (आधुनिक पीसी पर एक उपयुक्त आरएस-232 केबल से यूएसबी-आरएस232 एडाप्टर तक), डीएफ1 प्रोटोकॉल के माध्यम से संवाद करने वाले स्थानीय एचएमआई पैनलों के लिए,और बाहरी उपकरणों के लिए जैसे प्रिंटर और बारकोड रीडर जो ASCII मोड में संवाद करते हैं.
RS-232 पोर्ट DF1 फुल-डुप्लेक्स, DF1 हाफ-डुप्लेक्स, DH-485 के बीच पुनः कॉन्फ़िगर किया जा सकता है,और एएससीआईआई मोड ¢ RSLogix 500 में एक सॉफ्टवेयर सेटिंग जो हार्डवेयर परिवर्तन के बिना एक ही भौतिक पोर्ट को विभिन्न कनेक्टिविटी आवश्यकताओं की सेवा करने की अनुमति देता है.
व्यापक नेटवर्किंग के लिए ️ ControlNet या EtherNet/IP से कनेक्ट ️ अतिरिक्त संचार मॉड्यूल (1747-KE DH+ गेटवे के लिए,या दूरस्थ I/O स्कैनर मॉड्यूल) CPU के साथ SLC 500 चेसिस स्लॉट में स्थापित.
1747-L532 स्थानीय चेसिस में रिमोट I/O स्कैनर मॉड्यूल और DeviceNet स्कैनर मॉड्यूल का भी समर्थन करता है, जिससे I/O आर्किटेक्चर का विस्तार पूरे संयंत्र में रिमोट रैक तक होता है।
1747-L532 की अधिकतम I/O गिनती 4096 इनपुट और 4096 आउटपुट के साथ तीन स्थानीय चेसिस में स्थानीय I/O और रिमोट I/O स्कैनर मॉड्यूल के माध्यम से रिमोट I/O के संयोजन के माध्यम से प्राप्त की जाती है।
स्थानीय रूप से, तीन चेसिस कुल 30 मॉड्यूल स्लॉट तक रख सकते हैं, जो 960 स्थानीय I/O बिंदुओं (मॉड्यूल चयन और बिजली आपूर्ति क्षमता के आधार पर) का समर्थन करते हैं।रिमोट I/O इसे पूर्ण 4096 असतत I/O बिंदुओं तक विस्तारित करता है, रिमोट आई/ओ केबल के माध्यम से रिमोट रैक को स्थानीय चेसिस में स्थापित स्कैनर मॉड्यूल से जोड़ता है।
480 एनालॉग I/O क्षमता व्यापक उपकरण ¥ 480 चैनलों के एनालॉग I/O को 1746 एनालॉग मॉड्यूल परिवार (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I,और अन्य) दर्जनों सेंसर और नियंत्रण लूप के साथ प्रसंस्करण अनुप्रयोगों को शामिल करता है.
1746 I/O मॉड्यूल परिवार में 50 से अधिक मॉड्यूल प्रकार शामिल हैं जो मानक डिजिटल और एनालॉग से लेकर विशेष इनपुट प्रकार (थर्मोकपल, RTD,उच्च गति काउंटर) और आउटपुट प्रकार (रिले, ट्रांजिस्टर, एनालॉग करंट, एनालॉग वोल्टेज) ।
एसएलसी 5/03 का निर्देश सेट सरल एसएलसी 5/01 और 5/02 के मुकाबले एक महत्वपूर्ण विस्तार था,एलन-ब्रैडली के अधिक महंगे पीएलसी-5 प्लेटफॉर्म से पहले जुड़े निर्देश श्रेणियों को शामिल करना:
पीआईडी (आनुपातिक-अपूर्ण-उत्पाद):अंतर्निहित पीआईडी निर्देश एक एकल निर्देश में एक पूर्ण पीआईडी नियंत्रण लूप को लागू करता है, एक प्रक्रिया चर इनपुट लेते हुए, इसे एक सेटपॉइंट से तुलना करते हुए,और विन्यस्त लाभ के साथ एक आउटपुट मूल्य की गणना, एंटी-विंडअप, और व्युत्पन्न फ़िल्टरिंग। कई पीआईडी लूप एक साथ चल सकते हैं, उपलब्ध मेमोरी और स्कैन समय द्वारा सीमित।
फ्लोटिंग-पॉइंट गणित:जोड़, घटाव, गुणन, भाग, त्रिकोणमितीय फलन और लघुगणक जो 32-बिट आईईईई फ्लोटिंग-पॉइंट संख्याओं पर काम करते हैं ′′ इंजीनियरिंग इकाई स्केलिंग के लिए आवश्यक हैं,पीआईडी लाभ की गणना, और किसी भी अनुप्रयोग के लिए अंश मानों की आवश्यकता होती है।
एएससीआईआई निर्देशःस्ट्रिंग हैंडलिंग, वर्ण तुलना और ASCII-मोड संचार के लिए सीरियल पोर्ट I/O ¢ जो 1747-L532 को HMI, बारकोड रीडर, प्रिंटर के साथ पाठ डेटा का आदान-प्रदान करने में सक्षम बनाता है,और अतिरिक्त संचार मॉड्यूल की आवश्यकता के बिना वजन उपकरणों.
एसटीआई (चयन योग्य समयबद्ध अंतराल):मुख्य स्कैन से स्वतंत्र एक निश्चित समय अंतराल पर एक निर्दिष्ट सबरूटीन निष्पादित करता है, जिससे पीआईडी लूप, डेटा लॉगिंग,और समय-महत्वपूर्ण कार्यों को मुख्य कार्यक्रम के स्कैन समय भिन्नता के बावजूद सुसंगत नमूना दरों पर चलाने के लिए.
अप्रत्यक्ष सम्बोधन:सरणी प्रसंस्करण, नुस्खा प्रबंधन,और गतिशील डेटा एक्सेस जो निश्चित पते के बजाय पॉइंटर मानों का पालन करते हैं, जो लचीले डेटा संरचनाओं को सक्षम करते हैं जो कई वास्तविक दुनिया के अनुप्रयोग कार्यक्रमों को सरल बनाते हैं.

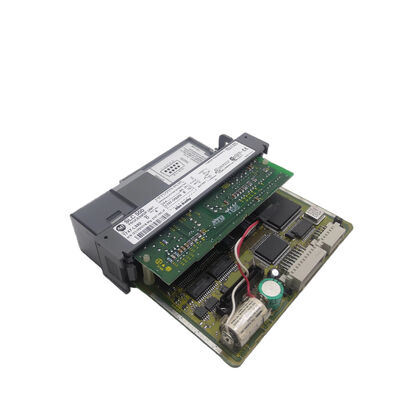

प्रश्न 1: 1747-L532 रैम बैकअप के लिए एक बैटरी का उपयोग करता है। बैटरी कब तक चलती है, और जब यह मर जाता है तो क्या होता है?
1747-BA बैटरी आमतौर पर ऑपरेटिंग स्थितियों के आधार पर 1 ¢ 3 साल तक चलती है ¢ यह सीपीयू बंद होने पर रैम की स्थिति को बनाए रखती है।
सीपीयू का बैट एलईडी जब बैटरी वोल्टेज सीमा से नीचे गिरता है, तो यह क्षमता खोने से पहले अग्रिम चेतावनी देता है। जब बैटरी विफल हो जाती है और सीपीयू बिजली खो देता है,सभी बैटरी-समर्थित रैम डेटा खो गया है, उपयोगकर्ता कार्यक्रम सहित, डेटा तालिकाओं, और रिटेनटिव चर।
यदि एक फ्लैश ईपीआरओएम बैकअप मॉड्यूल (1747-एम13) स्थापित किया गया है और इसमें एक प्रोग्राम बैकअप सहेजा गया है, तो सीपीयू स्वचालित रूप से पावर-अप पर फ्लैश से प्रोग्राम को पुनः लोड करता है, ऑपरेशन को बहाल करता है।फ़्लैश बैकअप के बिना, कार्यक्रम को RSLogix 500 से पुनः लोड किया जाना चाहिए।
प्रश्न 2: विनिर्देश में 3 स्थानीय I/O चेसिस और 30 स्लॉट सूचीबद्ध हैं। क्या ये 30 स्लॉट प्रति चेसिस हैं, या कुल 30?
30 स्लॉट अधिकतम सभी तीन स्थानीय चेसिस में कुल है ️ यह प्रति चेसिस 30 स्लॉट नहीं है। व्यक्तिगत एसएलसी 500 चेसिस 4, 7, 10 और 13 स्लॉट कॉन्फ़िगरेशन में आते हैं।तीन 13-स्लॉट चेसिस भौतिक रूप से 39 स्लॉट स्थिति प्रदान करेंगे, लेकिन 1747-L532 प्रोसेसर अपने स्थानीय I/O कॉन्फ़िगरेशन में अधिकतम 30 मॉड्यूल स्लॉट का समर्थन करता है।
सीपीयू स्वयं एक स्लॉट पर कब्जा कर लेता है, जिससे तीन चेसिस पर आई/ओ और संचार मॉड्यूल के लिए 29 शेष रहते हैं।
30 से अधिक स्थानीय मॉड्यूल स्लॉट के लिए, दूरस्थ I/O स्कैनर मॉड्यूल सिस्टम को दूरस्थ रैक तक बढ़ाता है।
Q3: क्या 1747-L532 एथरनेट/आईपी नेटवर्क पर आधुनिक एलन-ब्रैडली कॉम्पैक्टलॉगिक्स या कंट्रोललॉगिक्स नियंत्रकों के साथ संवाद कर सकता है?
1747-L532 मूल रूप से ईथरनेट/आईपी का समर्थन नहीं करता है। इसका अंतर्निहित संचार RS-232 और DH-485 है।
SLC 5/03 और आधुनिक Logix प्लेटफार्म के बीच EtherNet/IP पर संचार के लिए SLC 500 चेसिस में स्थापित एक अतिरिक्त 1747-KFC15 ईथरनेट इंटरफ़ेस मॉड्यूल की आवश्यकता होती है,जो SLC 500 को EtherNet/IP से जोड़ता है और दो नियंत्रक परिवारों के बीच MSG निर्देश डेटा विनिमय को सक्षम करता है.
वैकल्पिक रूप से, 1761-नेट-एआईसी और विभिन्न प्रोटोकॉल गेटवे एसएलसी 5/03 के आरएस-232/डीएच-485 और ईथरनेट/आईपी नेटवर्क के बीच पुल बना सकते हैं।
प्रत्यक्ष, अनमीडिएट ईथरनेट/आईपी संचार एसएलसी 5/05 (1747-एल551/एल552/एल553) संस्करण की क्षमता है, 5/03 की नहीं।
Q4: क्या ऑनलाइन प्रोग्रामिंग (रनटाइम एडिटिंग) पूरी तरह से समर्थित है, और क्या कोई सीमाएं हैं?
हां, एसएलसी 5/03 ऑनलाइन प्रोग्रामिंग का समर्थन करता है, जब प्रोसेसर प्रोग्राम स्कैन को रोकने के बिना REM RUN मोड में होता है।कुछ परिचालन सीमाएं हैं: संपादन तब तक संपादन क्षेत्र में रखा जाता है जब तक कि इंजीनियर इसे स्वीकार नहीं करता, जिसके बाद चरण लाइव हो जाता है।
जटिल निर्देशों (फ़ाइल निर्देश, एसएफसी तत्व) वाले चरणों में संपादन प्रतिबंध हो सकते हैं।
ऑनलाइन संपादन के दौरान, प्रोसेसर आउटपुट को स्कैन और नियंत्रित करना जारी रखता है, गलत आउटपुट उत्पन्न करने वाला एक गलत संपादन तुरंत सक्रिय हो जाता है,इसलिए चल रही मशीनरी पर संपादन के दौरान सावधानी की आवश्यकता है.
ऑनलाइन संपादन के लिए कुंजी स्विच की REM स्थिति का चयन किया जाना चाहिए; RUN स्थिति प्रोग्राम परिवर्तनों को लॉक करती है।
Q5: 1747-L532 का उत्पादन बंद कर दिया गया है। एलन-ब्रैडली द्वारा अनुशंसित माइग्रेशन मार्ग क्या है?
रॉकवेल ऑटोमेशन एसएलसी 500 से कॉम्पैक्टलॉजिक्स प्लेटफॉर्म (1769-एल3एक्स या 1769-एल4एक्स श्रृंखला) को प्रत्यक्ष कार्यात्मक प्रतिस्थापन के रूप में माइग्रेशन की सिफारिश करता है।
CompactLogix नियंत्रक EtherNet/IP मूल रूप से, काफी अधिक मेमोरी और I/O क्षमता, Studio 5000 Logix Designer प्रोग्रामिंग,और उसी कोर Logix-परिवार निर्देश सेट पूरे वर्तमान एलन-ब्रैडली पीएलसी पोर्टफोलियो में इस्तेमाल किया.
रॉकवेल का माइग्रेशन सेंटर सहायता उपकरण प्रदान करता है जिसमें एसएलसी 500 कार्यक्रमों को लॉगिक्स प्रारूप में परिवर्तित करने के लिए आरएसएलओगिक्स 500-टू-स्टूडियो 5000 माइग्रेशन गाइड और एप्लिकेशन नोट्स शामिल हैं।
कुछ SLC 500 I/O मॉड्यूल को 1747-AENTR ईथरनेट एडाप्टर के साथ कॉम्पैक्टलॉगिक्स सिस्टम पर रिमोट I/O के रूप में पुनः उपयोग किया जा सकता है, जिससे माइग्रेशन के दौरान फील्ड वायरिंग निवेश को संरक्षित किया जा सकता है।
