| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | AB |
| प्रमाणन | CE ROHS |

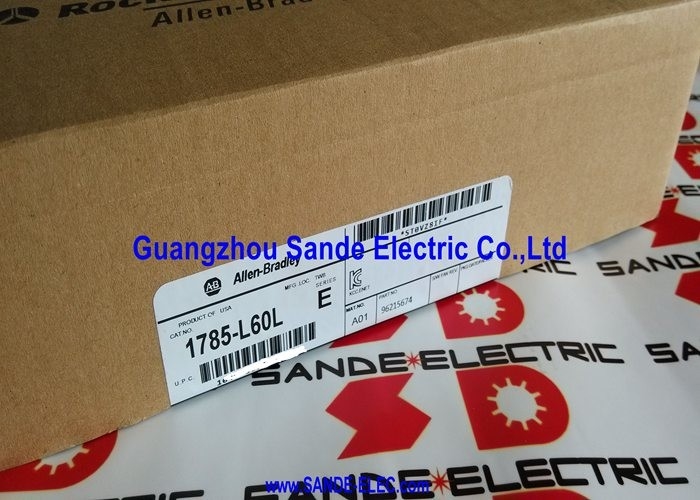

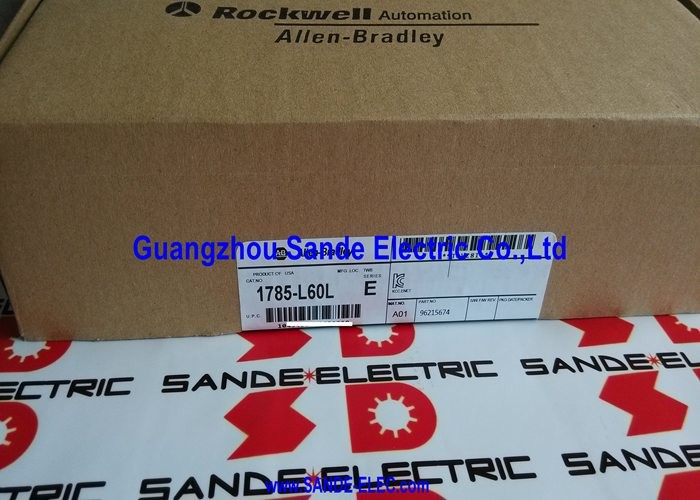

| मॉडल संख्या | 1785-एल60एल |

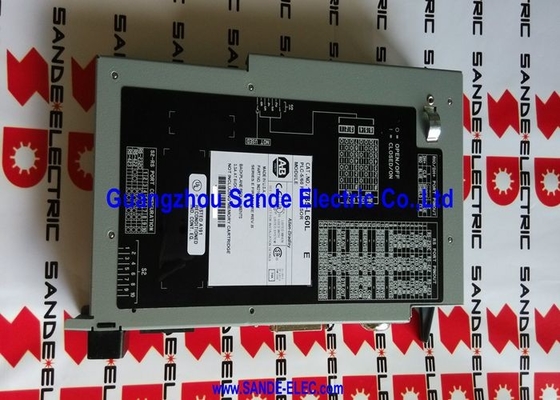

1785-एल60एल पीएलसी-5/60एल है - 64के-वर्ड पीएलसी-5/60 प्रोसेसर परिवार का "एल" संस्करण। मानक PLC-5/60B (1785-L60B) इनपुट और आउटपुट के किसी भी मिश्रण में अधिकतम 3072 I/O पॉइंट का समर्थन करता है। PLC-5/60L इसे पूरक I/O एड्रेसिंग के साथ विस्तारित करता है:3072 इनपुट और 3072 आउटपुट अलग से, दोनों दिशाओं में साझा किए गए 3072 के बजाय।
पूरक I/O बड़े प्रक्रिया अनुप्रयोगों में मामलों को संबोधित करता है जहां इनपुट गिनती और आउटपुट गिनती प्रत्येक स्वतंत्र रूप से मानक सीमा तक पहुंचती है। 2800 फ़ील्ड उपकरण इनपुट और 2000 आउटपुट चैनलों वाला एक रासायनिक रिएक्टर सिस्टम 60बी की 3072 साझा सीमा से अधिक होगा। 60L इसे समायोजित करता है - प्रत्येक तरफ एक साथ 3072 तक।
मेमोरी क्षमता 60B के समान है: बैटरी समर्थित SRAM के 64K शब्द, EEPROM बैकअप 1785-ME श्रृंखला मेमोरी मॉड्यूल (ME16, ME32, ME64, और M100 क्षमता) के माध्यम से उपलब्ध है। चार डीएच+/रिमोट आई/ओ संचार चैनल, आरएस-232 सीरियल पोर्ट और मानक पीएलसी-5 निर्देश सेट समान हैं।
| पैरामीटर | कीमत |
|---|---|
| उपयोगकर्ता मेमोरी | 64K शब्द (बैटरी समर्थित SRAM) |
| ईईपीरोम बैकअप | हाँ - 1785-एमई16/एमई32/एमई64/एम100 |
| संरक्षित स्मृति | नहीं |
| I/O - कोई भी मिश्रण | 3072 |
| I/O - पूरक | 3072 अंदर + 3072 बाहर |
| एनालॉग I/O | 3072 |
| डीएच+/आरआईओ चैनल | 4 |
| 232 रुपये | 1 |
| वज़न | 0.45 किग्रा |
| स्थिति | बंद |
चार संचार चैनलों में से प्रत्येक स्वतंत्र रूप से संचालित होता है। एक साथ संभव विन्यास:
सभी चार चैनल और सभी दूरस्थ I/O डेटा एक ही एकीकृत I/O छवि में दिखाई देते हैं। प्रोग्राम किसी भी दूरस्थ I/O बिंदु को स्थानीय बिंदु के समान ही एक्सेस करता है - भौतिक वितरण सीढ़ी तर्क के लिए पारदर्शी है।
बड़े पैमाने पर प्रक्रिया नियंत्रण:रिफाइनरियां, रासायनिक संयंत्र और जल उपचार सुविधाएं जहां कुल क्षेत्र बिंदु पीएलसी-5/60बी की 3072 साझा सीमा से अधिक हैं। पूरक I/O आर्किटेक्चर इनपुट और आउटपुट पॉइंट काउंट की स्वतंत्र स्केलिंग की अनुमति देता है।
बहु-खंड सामग्री प्रबंधन:चार रिमोट I/O चैनल प्रत्येक एक अलग प्लांट सेक्शन को स्कैन करते हैं - गोदाम में प्रवेश, छँटाई, स्थानांतरण और शिपिंग - 60L सभी चार क्षेत्रों के लिए केंद्रीय स्टेशन-स्तरीय नियंत्रक के रूप में कार्य करता है।
पीएलसी-5/60बी प्रतिस्थापन मूल्यांकन:60बी को प्रतिस्थापित करते समय, पुष्टि करें कि एप्लिकेशन पूरक I/O एड्रेसिंग का उपयोग करता है या नहीं। यदि हाँ, तो 60एल सही प्रतिस्थापन है। यदि कुल I/O साझा 3072 के भीतर रहता है, तो कोई भी प्रकार काम करता है।
Q1: PLC-5/60L और PLC-5/60B के बीच व्यावहारिक अंतर क्या है?
दोनों में 64K-वर्ड मेमोरी और चार DH+/RIO चैनल हैं। 60B उस कुल इनपुट और आउटपुट के किसी भी मिश्रण में 3072 I/O पॉइंट तक का समर्थन करता है। 60L पूरक एड्रेसिंग का उपयोग करता है - 3072 इनपुट और 3072 आउटपुट अलग-अलग गणना के रूप में। 60एल निर्दिष्ट करें जब इनपुट गिनती या आउटपुट गिनती स्वतंत्र रूप से 3072 तक पहुंचती है।
Q2: क्या EEPROM बैकअप मॉड्यूल बैटरी की आवश्यकता को पूरा करता है?
EEPROM मॉड्यूल बैटरी से स्वतंत्र गैर-वाष्पशील प्रोग्राम बैकअप प्रदान करता है। एक स्वस्थ EEPROM मॉड्यूल के साथ पावर-अप पर, प्रोग्राम प्रोग्रामिंग टर्मिनल के बिना स्वचालित रूप से लोड होता है। हालाँकि, रिटेन्टिव डेटा (काउंटर वैल्यूज़, रिटेन्टिव फ़्लैग्स, टाइमर संचायक) बैटरी-समर्थित SRAM में रहता है और EEPROM में संग्रहीत नहीं होता है। पूर्ण डेटा प्रतिधारण के लिए EEPROM बैकअप और कार्यात्मक बैटरी दोनों की अनुशंसा की जाती है।
Q3: 1785-L60L के लिए किस प्रोग्रामिंग सॉफ़्टवेयर का उपयोग किया जाता है?
RSLogix 5 PLC-5 परिवार के लिए प्रोग्रामिंग वातावरण है। कनेक्शन आरएस-232 चैनल के माध्यम से डीएच+ नेटवर्क एक्सेस के लिए 1784-यू2डीएचपी यूएसबी-टू-डीएच+ एडाप्टर का उपयोग करके, या सीरियल प्रोग्रामिंग के लिए आरएस-232 डायरेक्ट केबल के माध्यम से होता है। पीसी से डीएच+ नेटवर्क प्रोग्रामिंग के लिए, एक संगत डीएच+ इंटरफ़ेस एडाप्टर की आवश्यकता होती है।
Q4: क्या PLC-5/60L रैक मानक 1746 SLC 500 I/O मॉड्यूल स्वीकार कर सकते हैं?
नहीं, पीएलसी-5 सिस्टम 1771 I/O मॉड्यूल का उपयोग करते हैं, 1746 मॉड्यूल का नहीं। 1785-एल60एल 1771 श्रृंखला आई/ओ रैक और मॉड्यूल स्वीकार करता है। कुछ 1771-से-1746 एडाप्टर समाधान आफ्टरमार्केट में मौजूद हैं, लेकिन ये एप्लिकेशन-विशिष्ट हैं और संगतता सत्यापन की आवश्यकता है। मानक फ़ील्ड वायरिंग कनेक्शन सीधे 1771 I/O मॉड्यूल का उपयोग करते हैं।
Q5: क्या मौजूदा सिस्टम में PLC-5/60L को 60B द्वारा प्रतिस्थापित करना सीधा है?
केवल तभी जब सिस्टम पूरक I/O एड्रेसिंग का उपयोग नहीं करता है। यदि मूल 60एल प्रोग्राम पूरक एड्रेसिंग (3072 से ऊपर अलग इनपुट और आउटपुट ब्लॉक साझा किए गए) का उपयोग करके लिखा गया था, तो 60बी स्थापित करना - जो पूरक एड्रेसिंग का समर्थन नहीं करता है - एड्रेसिंग संघर्ष उत्पन्न करेगा। चल रहे इंस्टॉलेशन में 60L के लिए 60B को प्रतिस्थापित करने से पहले हार्डवेयर कॉन्फ़िगरेशन और I/O मैप की समीक्षा करें।
