| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1200-0720 |

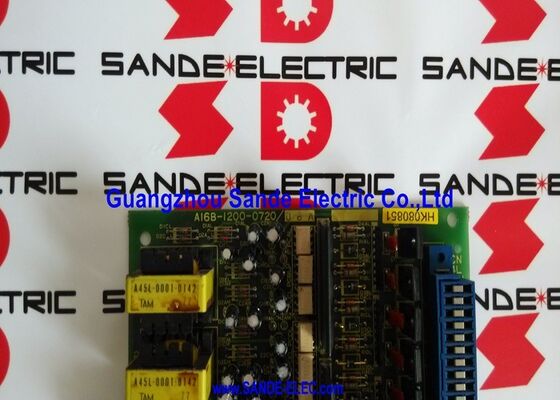

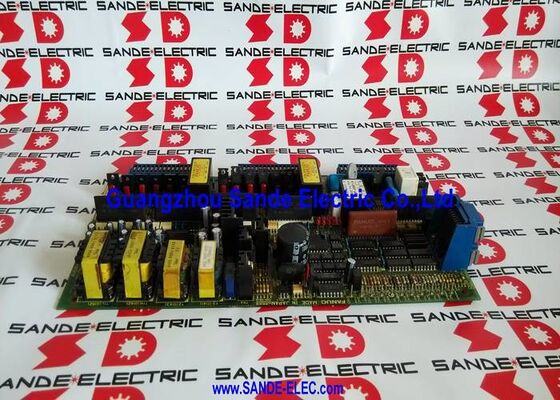

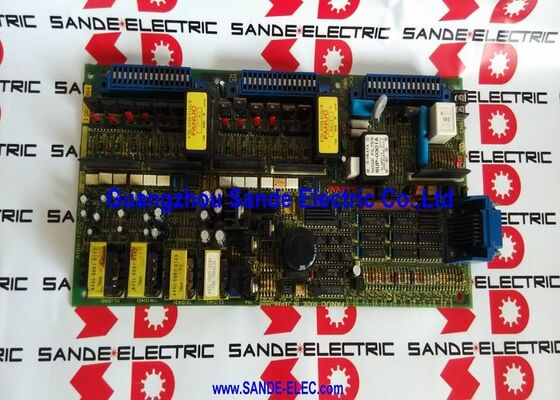

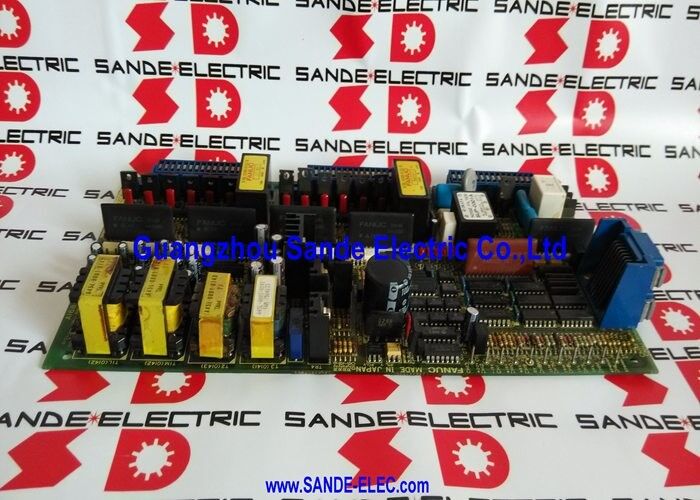

A16B-1200-0720 FANUC की A16B-1200 श्रृंखला से एक 2-अक्ष सर्वो ड्राइव नियंत्रण पीसीबी है, जिसे सीएनसी मशीन टूल्स में एस-श्रृंखला एसी सर्वो ड्राइव सिस्टम के लिए डिज़ाइन किया गया है। एस-सीरीज़ सर्वो ड्राइव आर्किटेक्चर में, सर्वो ड्राइव मॉड्यूल कनेक्टेड सर्वो अक्षों के लिए बंद-लूप वर्तमान और स्थिति नियंत्रण को संभालता है। A16B-1200-0720 एक ही बोर्ड से दो अक्षों - एल-अक्ष और एम-अक्ष - को एक साथ नियंत्रित करता है, जो इसके द्वारा संचालित ड्राइव मॉड्यूल के भीतर सिंक्रनाइज़ दो-अक्ष गति को सक्षम करता है।
एस-सीरीज़ FANUC की एनालॉग इंटरफ़ेस सर्वो ड्राइव पीढ़ी थी जो अल्फा सीरीज़ से पहले थी। एस-सीरीज़ सर्वो ड्राइव पर बनी मशीनें उत्पादन सेवा में जारी हैं। A16B-1200-0720 6058 सर्वो ड्राइव असेंबली के भीतर नियंत्रण पीसीबी घटक है - पूर्ण ड्राइव इकाई के बजाय विशेष रूप से इस बोर्ड की पहचान करना और बदलना, एस-सीरीज़ ड्राइव विफलताओं के लिए घटक-स्तरीय मरम्मत पथ है जहां नियंत्रण कार्ड गलती स्रोत है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए16बी-1200-0720 |
| शृंखला | ए16बी-1200 |
| प्रकार | 2-एक्सिस सर्वो ड्राइव कंट्रोल पीसीबी |
| आवेदन | एस-सीरीज़ एसी सर्वो, 6058 ड्राइव मॉड्यूल |
| कुल्हाड़ियों | 2 (एल-अक्ष + एम-अक्ष) |
| ड्राइव आर्किटेक्चर | एस-सीरीज़ (एनालॉग इंटरफ़ेस) |
| मूल | जापान |
6058 सर्वो ड्राइव मॉड्यूल आंतरिक घटक के रूप में A16B-1200-0720 नियंत्रण पीसीबी के साथ एक पूर्ण इकाई है। यह पहचानना कि क्या सर्वो ड्राइव दोष नियंत्रण पीसीबी या पावर चरण में उत्पन्न होता है, यह निर्धारित करता है कि क्या बोर्ड-स्तरीय मरम्मत उचित पथ है।
नियंत्रण कार्ड की खराबी आमतौर पर बोर्ड द्वारा नियंत्रित सभी अक्षों पर एक साथ अलार्म कोड उत्पन्न करती है - जब एल-अक्ष और एम-अक्ष अलार्म पुष्टि किए गए अच्छे मोटर और केबल के साथ एक साथ दिखाई देते हैं, तो A16B-1200-0720 प्राथमिक संदिग्ध होता है। पावर स्टेज दोष, प्रभावित सर्किट के लिए विशिष्ट ओवरकरंट, चरण हानि, या ट्रांजिस्टर अलार्म उत्पन्न करते हैं, आमतौर पर एक अक्ष पर या लोड-निर्भर गलती के रूप में।
ऑर्डर देने से पहले स्थापित बोर्ड के लेबल से सटीक भाग संख्या की पुष्टि करें। आसन्न A16B-1200 वेरिएंट एस-सीरीज़ परिवार के भीतर विभिन्न अक्ष गणना और ड्राइव कॉन्फ़िगरेशन प्रदान करते हैं।
Q1: कौन सी FANUC सीएनसी पीढ़ी A16B-1200-0720 का उपयोग करती है?
A16B-1200 श्रृंखला सर्वो नियंत्रण पीसीबी FANUC के S-श्रृंखला सर्वो ड्राइव प्लेटफॉर्म से जुड़े हैं - वह पीढ़ी जो अल्फा श्रृंखला से पहले थी। एस-सीरीज़ सर्वो ड्राइव एनालॉग पीडब्लूएम इंटरफ़ेस का उपयोग करके FANUC सीरीज़ 0, 3, 5, 6 और 10/11/12 सीएनसी नियंत्रण के साथ इंटरफेस किया गया है। इस बोर्ड को निर्दिष्ट करने से पहले मशीन दस्तावेज़ से सीएनसी और ड्राइव जेनरेशन की पुष्टि करें।
Q2: क्या स्थापना से पहले A16B-1200-0720 का परीक्षण किया जा सकता है?
सर्वो ड्राइव नियंत्रण पीसीबी के कार्यात्मक सत्यापन के लिए मोटर लोड के तहत पूर्ण ड्राइव मॉड्यूल को चलाने की आवश्यकता होती है - ऐसी स्थितियाँ जिन्हें पूर्ण ड्राइव असेंबली और कनेक्टेड मोटर के बिना दोहराया नहीं जा सकता है। डोनर मशीन परीक्षण में अच्छे परिणाम की पुष्टि करने वाला बोर्ड सबसे विश्वसनीय सत्यापन विधि है। बिना लोड के बेंच पावर-ऑन परीक्षण केवल बुनियादी दोषों के बिना बोर्ड पावर चालू होने की पुष्टि करता है।
Q3: कौन से अलार्म दर्शाते हैं कि A16B-1200-0720 विफल हो गया है?
एल-अक्ष और एम-अक्ष दोनों पर एक साथ अलार्म - इस बोर्ड द्वारा नियंत्रित दो अक्ष - पुष्टि की गई अच्छी मोटरों और केबलों के साथ नियंत्रण पीसीबी को इंगित करते हैं। स्टार्टअप या अलार्म कोड पर वीआरडीवाई (वेग तैयार) दोष सर्वो संचार विफलता का संकेत देते हैं, जब ड्राइव वायरिंग और मोटर के स्वस्थ होने की पुष्टि की जाती है तो यह नियंत्रण कार्ड को भी इंगित करता है।
Q4: क्या A16B-1200-0720 पर स्विच या जम्पर सेटिंग्स हैं जिनका मिलान किया जाना चाहिए?
A16B-1200 श्रृंखला में सर्वो ड्राइव नियंत्रण पीसीबी में अक्ष इंटरफ़ेस पैरामीटर के लिए कॉन्फ़िगरेशन स्विच हो सकते हैं। मूल बोर्ड को हटाने से पहले, सभी स्विच स्थितियों की तस्वीर लें या रिकॉर्ड करें। प्रतिस्थापन बोर्ड को समान रूप से कॉन्फ़िगर किया जाना चाहिए। गलत स्विच सेटिंग्स अक्ष अलार्म या गलत ड्राइव व्यवहार उत्पन्न करती हैं जो सीएनसी के प्रोग्राम किए गए गति मापदंडों से मेल नहीं खाती हैं।
Q5: A16B-1200-0720 कहाँ से प्राप्त होता है?
FANUC S-सीरीज़ सर्वो ड्राइव आफ्टरमार्केट के माध्यम से - FANUC घटक डीलर, औद्योगिक सीएनसी मरम्मत विशेषज्ञ, और परीक्षण किए गए अधिशेष आपूर्तिकर्ता। स्थापित बोर्ड के लेबल से विशेष रूप से A16B-1200-0720 की पुष्टि करें। A16B-1200 परिवार में कई प्रकार हैं; -0720 प्रत्यय 6058 ड्राइव मॉड्यूल के लिए विशिष्ट 2-अक्ष कॉन्फ़िगरेशन की पहचान करता है।
