| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1211-0970 |

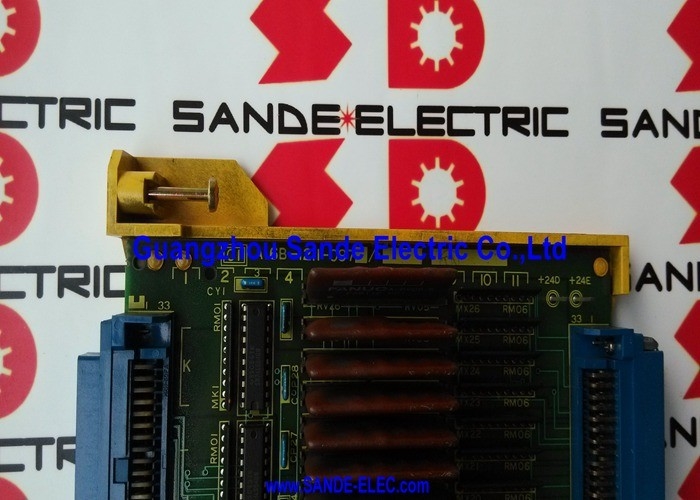

FANUC सीरीज 0-C (जीरो C, या F0C) I/O बोर्ड परिवार A16B-1211-097x रेंज के भीतर विभिन्न I/O क्षमता स्तरों की पहचान करने के लिए एक ई-पदनाम का उपयोग करता है:
| भाग संख्या | पद का नाम | डि | करना |
|---|---|---|---|
| ए16बी-1211-0970 | ई3 | 104 | 72 |
| ए16बी-1211-0971 | ई2 | कम किया हुआ | कम किया हुआ |
| ए16बी-1211-0972 | ई 1 | न्यूनतम | न्यूनतम |

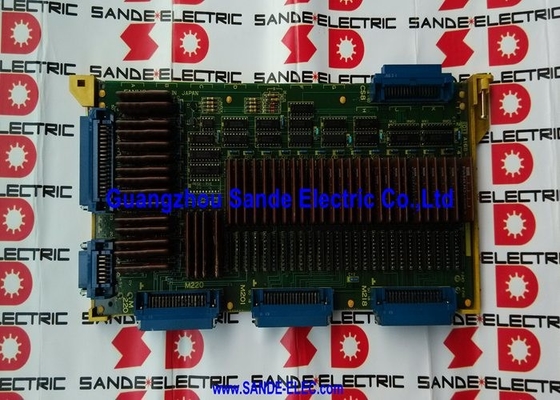

E3 पदनाम - A16B-1211-0970 - पूरी तरह से आबादी वाला बोर्ड है। सभी 104 इनपुट चैनल और 72 आउटपुट चैनल असेंबल और सक्रिय हैं। E2 और E1 वेरिएंट सरल मशीन टूल्स के लिए उत्तरोत्तर कम सर्किट ले जाते हैं जहां कम I/O पॉइंट की आवश्यकता होती है।
पूरी तरह से सुसज्जित ऑपरेटर पैनल, स्वचालित उपकरण परिवर्तक, पैलेट सिस्टम और हाइड्रोलिक सर्किट के साथ श्रृंखला 0-सी मशीनिंग और टर्निंग केंद्रों के लिए, ई 3 कॉन्फ़िगरेशन चैनलों को खत्म किए बिना आवश्यक पूर्ण I/O गिनती प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| पद का नाम | E3 (पूरी तरह से आबाद) |
| डिजिटल इनपुट | 104 |
| डिजिटल आउटपुट | 72 |
| सीएनसी प्रणाली | फैनुक सीरीज 0-सी |
| अनुकूल | 0-एमसी, 0-टीसी, 0-एमडी, 0-टीडी |
| दोहराव | /01ए |
A16B-1211-0970 सीरीज 0-C CNC के PMC (प्रोग्रामेबल मशीन कंट्रोलर) लैडर लॉजिक से जुड़ता है। लैडर प्रोग्राम प्रत्येक स्कैन चक्र में सभी 104 इनपुट स्थितियों को पढ़ता है और सभी 72 आउटपुट को लिखता है।
E3 बोर्ड पुल:
जब A16B-1211-0970 विफल हो जाता है, तो PMC मशीन फ़ील्ड उपकरणों के साथ संचार खो देता है। मशीन क्रम रुक जाता है - पीएमसी पुष्टि नहीं कर सकता कि इंटरलॉक स्पष्ट हैं, उपकरण परिवर्तन पूरा होने की पुष्टि नहीं कर सकता, और मशीन एक्चुएटर्स को कमांड नहीं दे सकता। सीएनसी आमतौर पर ई3 बोर्ड की एड्रेस रेंज के लिए विशिष्ट आई/ओ लिंक अलार्म उत्पन्न करता है।
0-एमसी मशीनिंग सेंटर I/O विफलता:एक FANUC 0-MC मशीनिंग केंद्र टूल चेंजर और पैलेट कार्यों को प्रभावित करने वाले यादृच्छिक PMC अलार्म विकसित करता है। मुख्य अक्ष कार्य सामान्य रहते हैं। A16B-1211-0970 E3 बोर्ड को दोष स्रोत के रूप में पहचाना गया है। प्रतिस्थापन पूर्ण 104/72 I/O संचार पुनर्स्थापित करता है।
जटिल स्वचालन के साथ 0-टीसी टर्निंग सेंटर:बार फीडर, हाइड्रोलिक चक और टेलस्टॉक के साथ 0-टीसी टर्निंग सेंटर उपलब्ध 104 इनपुट में से 90 और 72 आउटपुट में से 65 का उपयोग करता है। E3 बोर्ड की पूरी क्षमता इस सिग्नल लोड को आराम से समायोजित करती है।
Q1: E3 (A16B-1211-0970) और E2 (A16B-1211-0971) के बीच क्या अंतर है?
E3 104 DI/72 DO के साथ पूरी तरह से आबादी वाला बोर्ड है। E2 (A16B-1211-0971) में कम I/O सर्किट हैं - सरल मशीन टूल्स के लिए एक छोटा DI/DO पूरक। E3 और E2 सीरीज 0-सी सीएनसी में समान भौतिक स्लॉट प्रदान करते हैं लेकिन I/O पते की उपलब्धता को प्रभावित किए बिना इन्हें आपस में बदला नहीं जा सकता है। यदि किसी मशीन का पीएमसी प्रोग्राम 73-104 डीआई या 57-72 डीओ रेंज में इनपुट या आउटपुट को संबोधित करता है, तो वे सिग्नल ई2 प्रतिस्थापन पर मौजूद नहीं होते हैं।
Q2: क्या A16B-1211-0970 को बदलने के लिए PMC प्रोग्राम में बदलाव की आवश्यकता है?
नहीं, पीएमसी प्रोग्राम I/O पते का उपयोग करता है, हार्डवेयर बोर्ड की पहचान का नहीं। A16B-1211-0970 को समान एड्रेस कॉन्फ़िगरेशन पर समान E3 बोर्ड के साथ बदलने से बिना किसी PMC प्रोग्राम संशोधन के पूर्ण PMC I/O संचार बहाल हो जाता है। मौजूदा सीढ़ी कार्यक्रम नए बोर्ड पर समान 104/72 I/O बिंदुओं को संबोधित करना जारी रखता है।
Q3: क्या E3 बोर्ड के आउटपुट सर्किट ट्रांजिस्टर या रिले प्रकार के हैं?
श्रृंखला 0-सीआई/ओ बोर्ड ट्रांजिस्टर आउटपुट सर्किट (सिंक प्रकार) का उपयोग करते हैं - यांत्रिक रिले संपर्कों का नहीं। ट्रांजिस्टर आउटपुट में घिसने के लिए कोई गतिशील भाग नहीं होता है और यह रिले की तुलना में उच्च चक्र दर पर स्विच कर सकता है। वे रिले कॉइल्स, इंडिकेटर लैंप और सोलनॉइड वाल्व कॉइल्स को नियंत्रित करने के लिए उपयुक्त हैं - लेकिन मेन-वोल्टेज लोड स्विच करने के लिए बाहरी रिले संपर्कों की आवश्यकता होती है। किसी भी आउटपुट लोड को जोड़ने से पहले मशीन के विद्युत दस्तावेज से आउटपुट प्रकार और लोड आवश्यकताओं को सत्यापित करें।
Q4: PMC अलार्म कोड रेंज क्या है जो A16B-1211-0970 की ओर इशारा करती है?
E3 बोर्ड के विफल होने पर उत्पन्न I/O अलार्म में आमतौर पर बोर्ड को निर्दिष्ट I/O लिंक संचार पता सीमा से संबंधित PMC अलार्म कोड शामिल होते हैं। विशिष्ट अलार्म कोड FANUC सीरीज 0-सी पीएमसी रखरखाव मैनुअल और हार्डवेयर कनेक्शन मैनुअल में प्रलेखित हैं। सीएनसी के I/O कॉन्फ़िगरेशन में E3 बोर्ड के कनेक्टर सेट (M186, M196, M201, M218, M220) को निर्दिष्ट विशिष्ट I/O एड्रेस ब्लॉक की ओर इशारा करने वाले अलार्म इस बोर्ड की गलती को सीमित करते हैं।
