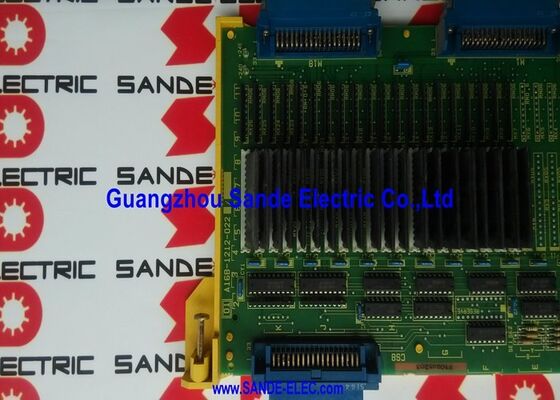

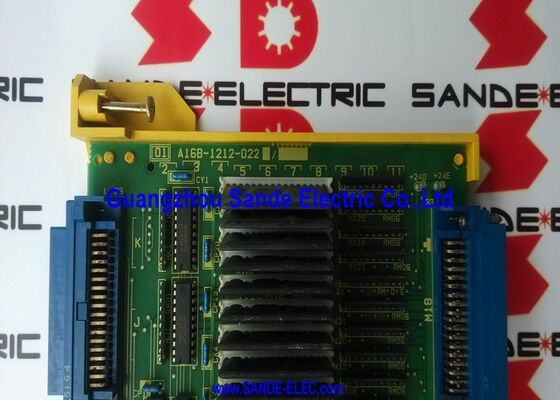

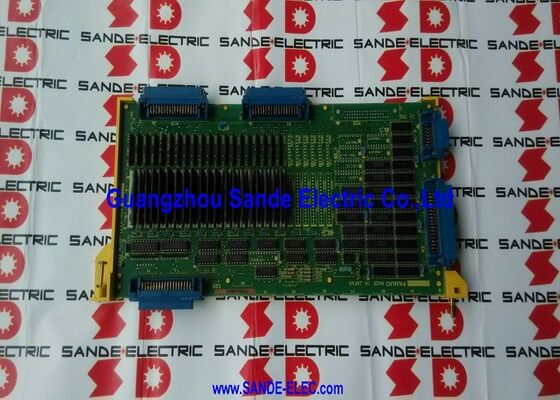

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1212-0220 |
A16B-1212-0220 के संकेतों की संख्या एक पूरी तरह से सुसज्जित सीएनसी मशीन उपकरण की जरूरतों को दर्शाता है। एक विशिष्ट मशीनिंग केंद्र पर आवश्यक संकेतों की गणना करेंः
सीएनसी के लिए इनपुट (104 उपलब्ध):अक्ष ओवरट्रैवल सीमा स्विच (6 ¢ 12), उपकरण लंबाई जांच, शीतल द्रव स्तर सेंसर, हाइड्रोलिक दबाव स्विच, दरवाजा खुला/बंद, पैलेट क्लैंप, उपकरण पत्रिका स्थिति सेंसर, उपकरण टूटने का पता लगाने,धुरी तेल का स्तर, सुरक्षा चटाई सेंसर, धुरी ब्रेक जारी की पुष्टि, चक्र शुरू / फ़ीड रखरखाव बटन, फीडर दर ओवरराइड स्विच चरणों, धुरी गति ओवरराइड स्विच चरणों, मोड चयनकर्ता स्विच संपर्क,सहायक कार्य पूरा होने के संकेत एक जटिल मशीन में सूची आसानी से 80 ∼ 100+ इनपुट तक पहुंच जाती है.
सीएनसी से आउटपुट (72 उपलब्ध):शीतल द्रव पंप रिले, उच्च दबाव शीतल द्रव, हाइड्रोलिक सिस्टम स्टार्ट, अक्ष ब्रेक रिलीज़, दरवाजा लॉक, धुरी स्टार्ट दिशा संपर्क, उपकरण पत्रिका अग्रिम / वापस, पैलेट क्लैंप / अनक्लैम्प,शीतल पदार्थ ON/OFF संकेत दीपक, अलार्म संकेतक, चक्र सक्रिय दीपक, धुरी चलाने संकेतक, फ़ीड पकड़ संकेतक, कार्यक्रम के अंत संकेत, सहायक एम-कोड रिले आउटपुट एक जटिल मशीन पर 6070 आउटपुट सरल है।
C7 की 104/72 क्षमता एक दूसरे I/O बोर्ड की आवश्यकता के बिना एक जटिल सीएनसी मशीन उपकरण के पूर्ण पूरक को कवर करती है।
| पैरामीटर | मूल्य |
|---|---|
| पदनाम | C7 (पूरी तरह से आबाद) |
| डिजिटल इनपुट | 104 |
| डिजिटल आउटपुट | 72 |
| संगत | 0-C, 0-D, 0-F, 0-Mate-C/F |
| मशीन के प्रकार | 0-MC, 0-TC, 0-TTC, 0-MD, 0-TD |
| निर्माण | गैर-सतह-माउंट |
सीरीज 0-सी I/O बोर्ड परिवार के भीतर, A16B-1212-022x रेंज में तीन संस्करण मौजूद हैंः
| भाग संख्या | पदनाम | डीआई | DO |
|---|---|---|---|
| A16B-1212-0220 | C7 | 104 | 72 |
| A16B-1212-0221 | C6 | 80 | 56 |
| A16B-1212-0222 | C5 | 40 | 40 |
C7 (A16B-1212-0220) पूरी तरह से भरा हुआ संस्करण है ️ सभी इनपुट और आउटपुट सर्किटों के साथ पूरा I/O बोर्ड इकट्ठा किया गया है।C6 और C5 सरल मशीनों के लिए क्रमिक रूप से कम संस्करण हैं जहां कम I/O बिंदुओं की आवश्यकता होती है.
C7 को C6 या C5 से बदलने से PMC सीढ़ी में I/O पते गायब हो जाते हैं, जो कि सीढ़ी कार्यक्रम को खोजने की उम्मीद है, वे छोटे बोर्ड पर मौजूद नहीं होंगे।पीएमसी अलार्म या मशीन के गलत व्यवहार का कारणC7 को हमेशा C7 से बदलें।
0-MC मशीनिंग सेंटर I/O दोष:एक FANUC 0-MC मशीनिंग केंद्र यादृच्छिक PMC अलार्म कोड विकसित करता है। कुछ इनपुट सही फील्ड वायरिंग की पुष्टि के बावजूद गलत स्थिति की रिपोर्ट करते हैं।A16B-1212-0220 बोर्ड को व्यवस्थित दोष अलगाव के माध्यम से पहचाना जाता हैप्रतिस्थापन सभी 104/72 बिंदुओं पर सही इनपुट और आउटपुट ऑपरेशन को बहाल करता है।
0-टीसी दोहरी टर्रे टर्रे आई/ओ कॉन्फ़िगरेशनःदो टावरों और संबंधित इंटरलॉकिंग के साथ एक जुड़वां टावर 0-टीसी टारथ A16B-1212-0220 की पूरी 104/72 I / O क्षमता का उपयोग सभी टावर स्थिति स्विच, हाइड्रोलिक सर्किट,और एक ही बोर्ड से आंशिक रूप से मौजूद सेंसर.
प्रश्न 1: क्या A16B-1212-0220 (C7) को सीएनसी के बाहर अलग-थलग परीक्षण किया जा सकता है?
डीएनसी इलेक्ट्रॉनिक्स सीरीज 0-सी आई/ओ बोर्डों के लिए समर्पित आई/ओ बोर्ड परीक्षण रिग बनाता है, जिसमें ए16बी-1212-0220 शामिल है।यह पुष्टि करता है कि 104/72 I/O बोर्ड का अलग परीक्षण तकनीकी रूप से संभव हैइन-हाउस परीक्षण के लिए, बोर्ड को उचित बिजली की आपूर्ति, I / O पते के संकेत और परीक्षण उत्तेजना वायरिंग की आवश्यकता होती है ′′ एक पूर्ण परीक्षण रिग आमतौर पर एक मानक मशीन की दुकान में उपलब्ध नहीं है।विशेषज्ञ आपूर्तिकर्ताओं से विनिमय सेवाएं व्यावहारिक विकल्प हैं.
Q2: A16B-1212-0220 के आउटपुट टर्मिनलों से कौन से सिग्नल कनेक्ट होते हैं?
बोर्ड के डिजिटल आउटपुट रिले संपर्क या ट्रांजिस्टर आउटपुट के माध्यम से मशीन उपकरणों को ड्राइव करते हैं। विशिष्ट कनेक्शन में शामिल हैंः कूलिंग पंप मोटर स्टार्टर, सोलेनोइड वाल्व कॉइल्स, सूचक दीपक सर्किट,दरवाजे के ताले के सोलनॉइडप्रत्येक आउटपुट सर्किट का अधिकतम वोल्टेज और वर्तमान रेटिंग है जो सीरीज 0-सी हार्डवेयर मैनुअल में परिभाषित है।आउटपुट रेटिंग से अधिक होने से बोर्ड पर ट्रांजिस्टर या रिले की विफलता होती है बाहरी उपकरणों को जोड़ने से पहले हमेशा लोड विनिर्देशों की जांच करें.
Q3: 0-MC और 0-TC के बीच अनुप्रयोगों में क्या अंतर हैं जब दोनों A16B-1212-0220 का उपयोग करते हैं?
0-MC (मशीनरी केंद्र) और 0-TC (टर्निंग सेंटर) दोनों एक ही A16B-1212-0220 बोर्ड का उपयोग करते हैं, लेकिन उनके PMC सीढ़ी कार्यक्रम 104/72 I/O बिंदुओं का उपयोग अलग तरह से करते हैं।कई इनपुट/आउटपुट उपकरण बदलने के लिए समर्पित हैं0-TC पर, एक ही I/O नियंत्रण चक, टेलस्टॉक, और बार फ़ीड फ़ंक्शन को संबोधित करता है।बोर्ड का हार्डवेयर समान है PMC कार्यक्रम कार्यात्मक असाइनमेंट निर्धारित करता है.
प्रश्न 4: क्या A16B-1212-0220 की मरम्मत की जा सकती है?
डीएनसी इलेक्ट्रॉनिक्स स्पष्ट रूप से ए16बी-1212-0220 के लिए विनिमय, मरम्मत और परीक्षण सेवाएं प्रदान करता है, यह देखते हुए कि उनके पास 0-सीरीज़ के आई/ओ बोर्डों के लिए कस्टम परीक्षण रिग हैं।मरम्मत इस बोर्ड के लिए व्यवहार्य है क्योंकि गैर सतह-माउंट निर्माण एक योग्य तकनीशियन के लिए घटक स्तर तक पहुंच सीधे बनाता हैसामान्य विफलता मोड ∙ फट आउटपुट ट्रांजिस्टर, फट इनपुट ऑप्टोकॉपलर, बिजली आपूर्ति घटक विफलता ∙ घटक स्तर पर मरम्मत योग्य हैं।
Q5: PMC में A16B-1212-0220 के I/O बिंदुओं का पता कैसे परिभाषित है?
The I/O address assignment for the A16B-1212-0220 is defined by the Series 0-C CNC's system parameter settings — specifically the I/O configuration parameters that map physical board slots to PMC I/O addressesये पैरामीटर परिभाषित करते हैं कि कौन सा पीएमसी पता बोर्ड पर किस भौतिक इनपुट या आउटपुट टर्मिनल से मेल खाता है।कोई पता री-संरचना की आवश्यकता नहीं है जब तक बोर्ड मूल से एक अलग भौतिक स्लॉट में फिट नहीं है.
