FANUC कंट्रोल बोर्ड A16B-2202-0432 A16B-22O2-O432 A16B22020432

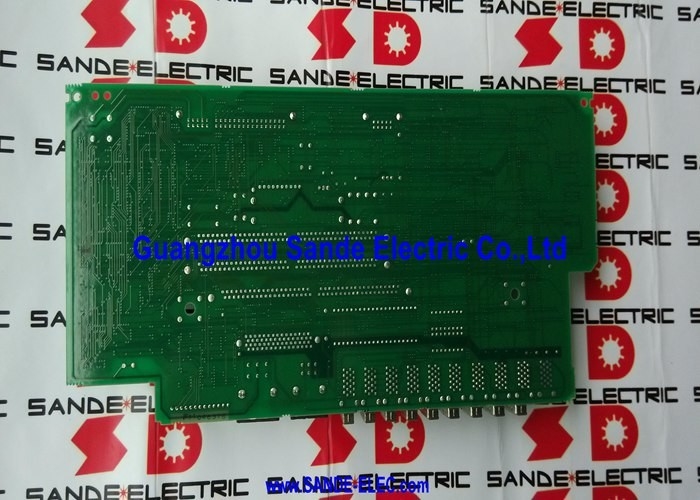

A16B-2202-0432∙ FANUC अल्फा एसपीएम नियंत्रण पीसीबी A06B-6088 श्रृंखला के लिए शीर्ष कार्ड / एसपीएम-15 से एसपीएम-55 / 283_325VDC / प्रकार 1 इंटरफ़ेस

एसपीएम इस बोर्ड के नियंत्रण में स्पिंडल ड्राइव मॉड्यूल

FANUC अल्फा SPM (स्पिंडल पावर मॉड्यूल) मशीन उपकरण के मुख्य स्पिंडल मोटर को चलाता है। यह पीएसएम और सर्वो मॉड्यूल के साथ ड्राइव कैबिनेट में बैठता है,पीएसएम के डीसी बस से अपनी शक्ति खींचने और इसे परिवर्तनीय आवृत्ति में परिवर्तित, धुरी मोटर के लिए परिवर्तनीय वोल्टेज एसी आउटपुट।

A06B-6088 श्रृंखला SPM रेटिंग की एक विस्तृत श्रृंखला को कवर करती हैः

• एसपीएम-15(A06B-6088-H215): ड्राइव Alpha 12, AlphaP15, AlphaP18 धुरी मोटर्स
• एसपीएम-22(A06B-6088-H222): ड्राइव अल्फा aP30, अल्फा 15 धुरी मोटर
• एसपीएम-26(A06B-6088-H226) ड्राइव अल्फा aP40, अल्फा 26 धुरी मोटर्स
• एसपीएम-30(A06B-6088-H230): ड्राइव Alpha 30, AlphaP40 धुरी मोटर
• एसपीएम-45(A06B-6088-H245): 45kW पर उच्च शक्ति वाले धुरी मोटर्स को चलाता है
• एसपीएम-55(A06B-6088-H255): 55kW क्षमता

A16B-2202-0432 हैनियंत्रण पीसीबी (शीर्ष कार्ड)इन सभी SPM वेरिएंट के अंदर एक बोर्ड SPM-15 से SPM-55 रेंज की सेवा करता है।

प्रमुख विनिर्देश

टाइप 1 इंटरफेस स्पिंडल मोटर फीडबैक

"प्रकार 1 (मानक विनिर्देश) " पदनाम इस एसपीएम द्वारा उपयोग किए जाने वाले धुरी मोटर फीडबैक इंटरफ़ेस की पहचान करता हैः

एम सेंसर:FANUC अल्फा धुरी मोटर्स के लिए मानक स्थिति/गति सेंसर। गति प्रतिक्रिया और धुरी अभिविन्यास की स्थिति के लिए उपयोग किया जाता है।

एमजेड सेंसर:एक शून्य गति/स्थिति सेंसर संस्करण जो अंतर्निहित मोटर कॉन्फ़िगरेशन में प्रयोग किया जाता है।

स्थान कोडःस्पिंडल-सी-अक्ष अनुप्रयोगों के लिए एक उच्च-रिज़ॉल्यूशन पोजीशन एन्कोडर ️ धागा काटने, कठोर टैपिंग, सिंक्रनाइज़ स्पिंडल फ़ंक्शन।

A16B-2202-0432 इन सभी प्रतिक्रिया प्रकारों को संसाधित करता है। Its feedback interface circuits read the sensor signals and use them for the closed-loop speed control algorithm — ensuring the spindle reaches and holds commanded speed precisely under varying cutting load.

अनुप्रयोग परिदृश्य

18-एमसी मशीनिंग सेंटर पर एसपीएम धुरी अलार्मःएक 18 एमसी मशीनिंग सेंटर में एक FANUC अल्फा SPM-22 धुरी मॉड्यूल एक निरंतर धुरी अलार्म (SP अलार्म कोड) विकसित करता है। बेस पावर पीसीबी और ड्राइवर बोर्ड को सही ढंग से परीक्षण करें।A16B-2202-0432 नियंत्रण कार्ड दोष के रूप में पहचाना जाता है. बोर्ड प्रतिस्थापन धुरी संचालन बहाल करता है.

16-टीसी मोड़ केंद्र पर एसपीएम-30 नियंत्रण बोर्ड की विफलताःउच्च शक्ति वाले एसपीएम-30 धुरी मॉड्यूल के साथ एक टर्निंग सेंटर धुरी गति नियंत्रण खो देता है, धुरी चलती है लेकिन गलत गति पर प्रोग्राम कमांड का जवाब नहीं देती है।A16B-2202-0432 गति नियंत्रण लूप सर्किट गलती के रूप में पहचाना जाता हैएक ही भाग संख्या के साथ प्रतिस्थापन SPM-30 की उच्च शक्ति रेटिंग के बावजूद गति विनियमन को बहाल करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: यदि केवल ए16बी-2202-0432 विफल हो जाता है, तो क्या इसे पूरे एसपीएम मॉड्यूल को बदलने के बिना प्रतिस्थापित किया जा सकता है?

हाँ. A16B-2202-0432 शीर्ष नियंत्रण कार्ड है जो भौतिक रूप से आधार पावर पीसीबी और मॉड्यूल आवास के अंदर ड्राइवर बोर्ड से अलग है। इसे स्वतंत्र रूप से हटाया और प्रतिस्थापित किया जा सकता है।कैबिनेट से निकाले गए मॉड्यूल के साथ, A16B-2202-0432 मॉड्यूल के सामने के चेहरे से या मॉड्यूल कवर को हटाने के बाद, SPM संस्करण के आधार पर सुलभ है।

Q2: क्या A16B-2202-0432 को बदलने से सीएनसी में स्पिंडल पैरामीटर प्रभावित होते हैं?

नहीं, धुरी के मापदंड (गति सीमा, त्वरण दर, स्थिति कोडर संकल्प, गियर अनुपात, सेंसर प्रकार) सीएनसी के मुख्य मापदंड मेमोरी में संग्रहीत होते हैं, एसपीएम नियंत्रण बोर्ड में नहीं।प्रतिस्थापन A16B-2202-0432 स्थापित करने के बाद, सीएनसी मौजूदा धुरी मापदंडों का उपयोग करके मॉड्यूल के साथ संवाद करता है।पूर्ण गति रेंज में धुरी गति की सटीकता की जांच करें और पूर्ण उत्पादन में लौटने से पहले कठोर टैपिंग या अभिविन्यास (यदि उपयोग किया जाता है) कार्यों की पुष्टि करें.

Q3: A16B-2202-0432 और A16B-2203-0332 के बीच क्या अंतर है, जो SPM मॉड्यूल में इसके साथ दिखाई देता है?

दोनों बोर्ड A06B-6088 श्रृंखला SPM मॉड्यूल के अंदर पाए जाते हैं। A16B-2202-0432 प्राथमिक नियंत्रण कार्ड (मुख्य धुरी नियंत्रण तर्क प्रदान करने वाला शीर्ष कार्ड) है।A16B-2203-0332 एक अतिरिक्त सिग्नल बोर्ड है जो मॉड्यूल के भीतर पूरक इंटरफ़ेस कार्यों या विस्तारित I/O क्षमता प्रदान करता है. दोनों उच्च विनिर्देश एसपीएम विन्यास में मौजूद हैं। यदि दोनों को प्रतिस्थापन की आवश्यकता है, तो दोनों को ऑर्डर करें

Q4: कौन से धुरी अलार्म कोड A16B-2202-0432 विफल हो गया है इंगित करते हैं?

मॉड्यूल के एलईडी पर प्रदर्शित FANUC अल्फा एसपीएम अलार्मः

• एसपी अलार्म 24 (आईपीएम अलार्म):अक्सर गेट ड्राइव या बिजली उपकरण दोष लेकिन अगर गेट ड्राइव बोर्ड (A20B-2902-0390) बरकरार है, A16B-2202-0432 गलत स्विचिंग आदेश उत्पन्न हो सकता है
• एसपी अलार्म 07 (गति प्रतिक्रिया संकेत त्रुटि):A16B-2202-0432 पर प्रतिक्रिया प्रसंस्करण सर्किट के लिए बिंदु
• एसपी अलार्म 29/30/41 (गति त्रुटि):गति नियंत्रण लूप दोष जो A16B-2202-0432 के नियंत्रण एल्गोरिथ्म हार्डवेयर में उत्पन्न हो सकते हैं नियंत्रण कार्ड विफल हो गया है निष्कर्ष निकालने से पहले मोटर, वायरिंग और सेंसर दोषों को बाहर करें।

Q5: A06B-6088 श्रृंखला "टाइप 1" को "टाइप 2" SPM मॉड्यूल से क्या अलग बनाता है?

"प्रकार" पदनाम धुरी मोटर सेंसर फीडबैक मानक को संदर्भित करता है। प्रकार 1 मानक FANUC M- सेंसर या स्थिति कोडर फीडबैक का उपयोग करता है।टाइप 2 (जिसे "सीरीज 2" धुरी भी कहा जाता है) उन्नत सेंसर प्रकारों और एक अद्यतन नियंत्रण कार्ड विनिर्देश के साथ एक बाद की पीढ़ी का धुरी प्रणाली है. A16B-2202-0432 टाइप 1 कंट्रोल कार्ड है यह टाइप 2 स्पिंडल मोटर सेंसर कॉन्फ़िगरेशन के साथ संगत नहीं है। ऑर्डर करने से पहले स्पिंडल मॉड्यूल के प्रकार की पुष्टि करें।
