| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

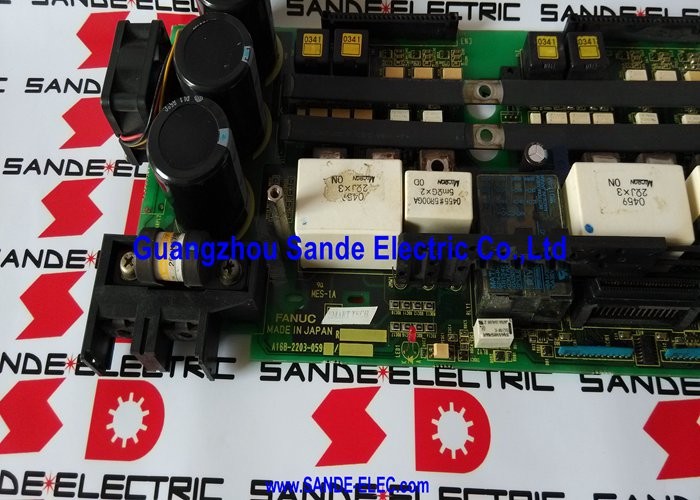

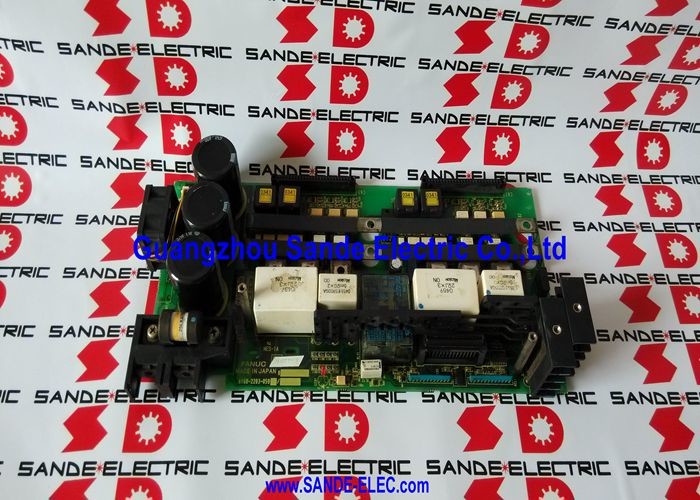

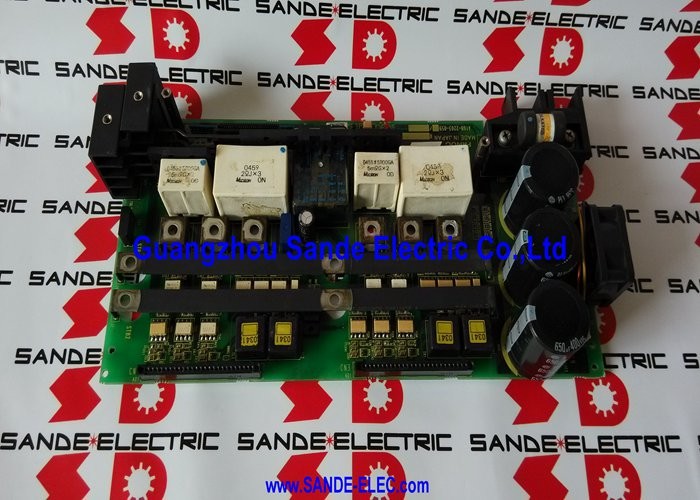

| मॉडल संख्या | ए16बी-2203-0590 |
FANUC अल्फा SVM2-12/40 एक दो-अक्ष सर्वो एम्पलीफायर मॉड्यूल है जिसमें प्रति अक्ष अलग-अलग वर्तमान रेटिंग होती है। सममित SVM2-12/12 (दोनों अक्षों पर 12A) या SVM2-40/40 (दोनों अक्षों पर 40A) के विपरीत, 12/40 कॉन्फ़िगरेशन प्रदान करता है:
यह असममित युग्मन मशीन निर्माता को प्रत्येक अक्ष की वास्तविक मांग के साथ सर्वो एम्पलीफायर करंट का बारीकी से मिलान करने की अनुमति देता है। एक समान 40/40 मॉड्यूल स्थापित करना जहां एक अक्ष को केवल 12ए अपशिष्ट लागत और कैबिनेट स्थान की आवश्यकता होती है। SVM2-12/40 एक प्रकाश अक्ष और एक भारी अक्ष वाली मशीनों के लिए इंजीनियरिंग-इष्टतम विकल्प है।
| पैरामीटर | कीमत |
|---|---|
| मॉड्यूल | SVM2-12/40 (2-अक्ष) |
| इंटरफ़ेस | टाइप ए और एफएसएसबी |
| एक मॉड्यूल टाइप करें | A06B-6079-H204 |
| एफएसएसबी मॉड्यूल | A06B-6096-H204 |
| अधिलंघित | ए16बी-2202-0770 |
| भूमिका | वायरिंग बोर्ड (मुख्य संरचनात्मक बोर्ड) |
A16B-2203-0590 अपने दोनों इंटरफ़ेस वेरिएंट में SVM2-12/40 की सेवा देता है:
टाइप ए इंटरफ़ेस (A06B-6079-H204):सीएनसी से समर्पित केबल का उपयोग करके सीरियल सर्वो बस इंटरफ़ेस। पहले की इंटरफ़ेस पीढ़ी, सीरीज 15 और प्रारंभिक आई-सीरीज़ सिस्टम पर अभी भी आम है।
FSSB इंटरफ़ेस (A06B-6096-H204):फाइबर ऑप्टिक सर्वो बस इंटरफ़ेस का उपयोग आई-सीरीज़ सीएनसी सिस्टम पर किया जाता है। ड्राइव कैबिनेट से विद्युत चुम्बकीय शोर के प्रति प्रतिरक्षा प्रदान करता है।
वायरिंग बोर्ड का भौतिक कनेक्टर सेट दोनों इंटरफ़ेस प्रकारों को समायोजित करता है क्योंकि मैकेनिकल बोर्ड आयाम और मोटर/बस कनेक्टर लेआउट टाइप ए और एफएसएसबी एसवीएम2-12/40 वेरिएंट में सामान्य हैं। केवल नियंत्रण पीसीबी और सर्वो बस कनेक्टर दोनों के बीच भिन्न हैं।
SVM2-12/40 वायरिंग बोर्ड दोष:एक FANUC अल्फा सर्वो मॉड्यूल दोनों अक्षों को प्रभावित करने वाले अलार्म कोड विकसित करता है। नियंत्रण पीसीबी सही ढंग से परीक्षण करता है, लेकिन निरीक्षण से वायरिंग बोर्ड पर क्षतिग्रस्त उच्च-वर्तमान मोटर कनेक्टर के निशान का पता चलता है। A16B-2203-0590 प्रतिस्थापन मॉड्यूल की कनेक्टर अखंडता और दोनों अक्ष सर्वो कार्यों को पुनर्स्थापित करता है।
मॉड्यूल नवीनीकरण:एक अल्फा SVM2-12/40 मॉड्यूल कार्यशाला नवीनीकरण से गुजरता है। पूर्ण आंतरिक बोर्ड ताज़ा प्रदान करने के लिए A16B-2203-0590 वायरिंग बोर्ड को नियंत्रण पीसीबी के साथ बदल दिया गया है।
Q1: क्या A16B-2203-0590 का उपयोग FSSB-इंटरफ़ेस SVM2-12/40 और टाइप A SVM2-12/40 में भी किया जा सकता है?
हाँ। FANUC अल्फा रखरखाव मैनुअल A06B-6079-H204 (टाइप A) और A06B-6096-H204 (FSSB) दोनों मॉड्यूल के लिए वायरिंग बोर्ड के रूप में A16B-2203-0590 की पुष्टि करता है। वायरिंग बोर्ड दोनों इंटरफ़ेस वेरिएंट के लिए सामान्य संरचनात्मक तत्व है। वायरिंग बोर्ड पर सीएनसी सर्वो इंटरफ़ेस कनेक्टर टाइप ए केबल और एफएसएसबी फाइबर ऑप्टिक कनेक्टर दोनों को स्वीकार करता है, या इंटरफ़ेस-विशिष्ट कनेक्शन वायरिंग बोर्ड के बजाय नियंत्रण पीसीबी के कनेक्टर के माध्यम से बनाया जाता है।
Q2: नियंत्रण पीसीबी क्या है जो SVM2-12/40 में A16B-2203-0590 के साथ जुड़ता है?
HRV3 नियंत्रण कॉन्फ़िगरेशन (उच्च-प्रदर्शन वर्तमान नियंत्रण) के लिए: वायरिंग बोर्ड A16B-2203-0590 नियंत्रण पीसीबी A20B-2100-0541 (FSSB इंटरफ़ेस) के साथ जोड़े। मानक कॉन्फ़िगरेशन के लिए, युग्मन मॉड्यूल पीढ़ी पर निर्भर करता है। FANUC अल्फा श्रृंखला रखरखाव मैनुअल तालिका निर्दिष्ट करती है: "HRV3 का उपयोग करते समय, निम्नलिखित बोर्डों का एक साथ उपयोग करें: वायरिंग बोर्ड: A16B-2203-059X / मुद्रित सर्किट बोर्ड: A20B-2100-054X।"
Q3: SVM2-12/40 एक समान 40/40 के बजाय असममित वर्तमान रेटिंग का उपयोग क्यों करता है?
वर्तमान-मिलान ड्राइव कॉन्फ़िगरेशन लागत को कम करता है और थर्मल प्रबंधन में सुधार करता है। 12A अक्ष के लिए 40A आउटपुट चरण रेटेड क्षमता का लगभग 30A बर्बाद करता है, जिससे IGBT उपकरणों, कूलिंग और कैबिनेट आकार में लागत जुड़ जाती है। SVM2-12/40 प्रत्येक अक्ष को बिल्कुल वही करंट प्रदान करता है जिसकी उसे आवश्यकता होती है। यह सीएनसी खराद पर विशेष रूप से उपयोगी है जहां जेड-अक्ष (गाड़ी) एक्स-अक्ष (क्रॉस-स्लाइड) की तुलना में अधिक भार वहन करती है, या उन मशीनों पर जहां एक अक्ष मुख्य काटने वाली धुरी के बजाय एक हल्का सहायक है।
Q4: प्रतिस्थापन A16B-2203-0590 फिट करने के बाद, क्या एनकोडर या मोटर केबल को फिर से रूट करने की आवश्यकता है?
वायरिंग बोर्ड पर एनकोडर और मोटर केबल कनेक्टर मूल बोर्ड के समान भौतिक पिनआउट और यांत्रिक कॉन्फ़िगरेशन बनाए रखते हैं। केबल कनेक्शन को नए बोर्ड पर उसी कनेक्टर स्थिति में फिर से बनाया जाता है - मशीन वायरिंग में कोई पुन: रूटिंग या संशोधन की आवश्यकता नहीं होती है।
Q5: क्या A16B-2203-0590 वायरिंग बोर्ड को नियंत्रण पीसीबी तक पहुंच के बिना बदला जा सकता है?
SVM2-12/40 मॉड्यूल हाउसिंग के भीतर, नियंत्रण पीसीबी वायरिंग बोर्ड के शीर्ष पर लगा होता है। वायरिंग बोर्ड को हटाने के लिए, वायरिंग बोर्ड के रिटेनिंग हार्डवेयर को उजागर करने के लिए सबसे पहले नियंत्रण पीसीबी को हटाया जाना चाहिए। मॉड्यूल के अंदर दो बोर्ड अलग हो गए हैं। A16B-2203-0590 को बदलने के बाद, मॉड्यूल को बंद करने और ड्राइव कैबिनेट में पुनः स्थापित करने से पहले नियंत्रण पीसीबी को नए वायरिंग बोर्ड पर पुनः स्थापित किया जाता है।
