| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-3200-0491 |

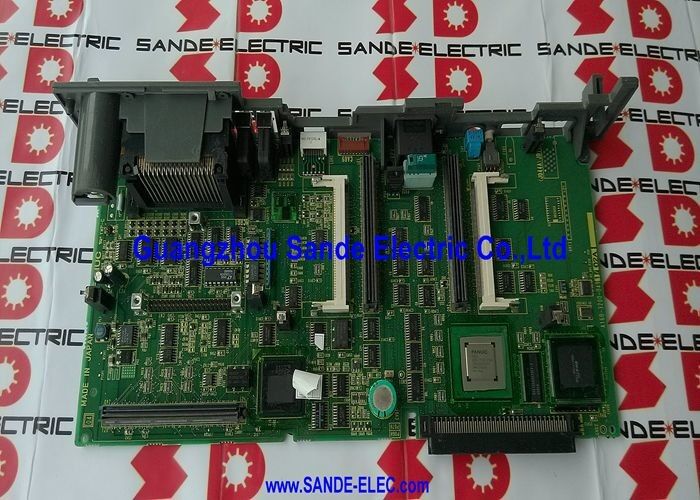

FANUC सीरीज 0i कई हार्डवेयर पीढ़ियों के माध्यम से आगे बढ़ी है: 0i-A, 0i-B, 0i-C, 0i-D, और 0i-F। A16B-3200-0491 0i-B पीढ़ी के लिए मुख्य CPU बोर्ड है - "फैनुक सीरीज 0i नियंत्रकों का दूसरा" (DNC इलेक्ट्रॉनिक्स)।
0i-B प्लेटफ़ॉर्म 0i-A की तुलना में महत्वपूर्ण क्षमता उन्नति लेकर आया:
0i-B को दुनिया भर में टर्निंग सेंटर (0i-TB) और मशीनिंग सेंटर (0i-MB) पर व्यापक रूप से तैनात किया गया था।
| पैरामीटर | कीमत |
|---|---|
| सीएनसी प्रणाली | सीरीज 0आई-बी (0आई-टीबी, 0आई-एमबी) |
| पीएमसी | पीएमसी-एसबी7 |
| अधिकतम अक्ष | 6 |
| याद | एसएमडी प्लग-इन मॉड्यूल |
| बोर्ड का प्रकार | मुख्य मास्टर सीपीयू बोर्ड |
| शृंखला | ए16बी-3200 |
PMC-SB7 प्रोग्रामेबल मशीन कंट्रोलर मॉडल है जो 0i-B प्लेटफॉर्म में एकीकृत है। FANUC सीएनसी आर्किटेक्चर में, पीएमसी मशीन अनुक्रम तर्क चलाता है - सीढ़ी कार्यक्रम जो सभी गैर-कटिंग मशीन कार्यों को नियंत्रित करता है: शीतलक नियंत्रण, हाइड्रोलिक्स, टूल चेंजर, दरवाजा इंटरलॉक और ऑपरेटर पैनल प्रतिक्रियाएं।
"SB7" पदनाम PMC की क्षमता स्तर की पहचान करता है:
A16B-3200-0491 मुख्य बोर्ड पर सीधे PMC-SB7 का एकीकरण सीएनसी हार्डवेयर आर्किटेक्चर को सरल बनाता है - किसी अलग PMC बोर्ड की आवश्यकता नहीं है।
0आई-टीबी सीएनसी मुख्य बोर्ड विफलता:FANUC 0i-TB टर्निंग सेंटर अपना सीएनसी खो देता है - बूट विफलता, लगातार सिस्टम अलार्म। A16B-3200-0491 को दोष के रूप में पहचाना गया है। मेमोरी मॉड्यूल को प्रतिस्थापन बोर्ड में स्थानांतरित कर दिया जाता है। सीएनसी मशीन के मौजूदा सॉफ्टवेयर और पीएमसी प्रोग्राम के साथ बूट होता है।
0i-एमबी मशीनिंग केंद्र मुख्य बोर्ड प्रतिस्थापन:3-अक्ष 0i-एमबी मशीनिंग केंद्र को मुख्य बोर्ड प्रतिस्थापन की आवश्यकता होती है। A16B-3200-0491 की 6-अक्ष क्षमता इस 3-अक्ष अनुप्रयोग के लिए हेडरूम प्रदान करती है।
Q1: A16B-3200-0491 (0i-B) और 0i-C या 0i-D मुख्य बोर्ड के बीच क्या अंतर है?
प्रत्येक 0i पीढ़ी एक विशिष्ट मुख्य बोर्ड आर्किटेक्चर का उपयोग करती है। 0i-B (A16B-3200-0491) PMC-SB7 चलाता है और A16B-3200 श्रृंखला बोर्ड का उपयोग करता है। 0i-C A20B-8100 श्रृंखला बोर्ड का उपयोग करता है। 0i-D A20B-8200 श्रृंखला बोर्ड का उपयोग करता है। ये अलग-अलग हार्डवेयर पीढ़ियाँ हैं - बोर्ड पीढ़ियों के बीच विनिमेय नहीं हैं।
Q2: क्या A16B-3200-0491 को SMD मॉड्यूल के साथ या उसके बिना आपूर्ति की जा सकती है?
डीएनसी इलेक्ट्रॉनिक्स ने पुष्टि की है कि बोर्ड "बिना एसएमडी मॉड्यूल के आपूर्ति किया गया है, क्योंकि वे बोर्ड के सामान्य संस्करण को सीएनसी मशीन टूल के लिए विशेष बनाते हैं।" इसका मतलब है कि स्थापित मशीन कॉन्फ़िगरेशन के लिए विशिष्ट सही एसएमडी मेमोरी मॉड्यूल (FROM, DRAM, SRAM) को मूल बोर्ड से स्थानांतरित किया जाना चाहिए या अलग से सोर्स और कॉन्फ़िगर किया जाना चाहिए। मशीन के हार्डवेयर दस्तावेज़ से आवश्यक मॉड्यूल विनिर्देशों की पुष्टि करें।
Q3: A16B-3200-0491 द्वारा समर्थित अधिकतम अक्ष गणना क्या है?
एमआरओ इलेक्ट्रिक और डीएनसी इलेक्ट्रॉनिक्स दोनों A16B-3200-0491 के लिए 6 अक्षों तक की पुष्टि करते हैं। वास्तविक अक्ष गणना विशिष्ट 0i-B मशीन कॉन्फ़िगरेशन और सॉफ़्टवेयर विकल्प पर निर्भर करती है। मानक 0i-टीबी (टर्निंग सेंटर) 2-4 अक्षों का उपयोग करता है; मानक 0i-MB (मशीनिंग केंद्र) 3-4 अक्षों का उपयोग करता है। 6-अक्ष क्षमता अधिक जटिल कॉन्फ़िगरेशन के लिए हेडरूम प्रदान करती है।
Q4: क्या A16B-3200-0491 को बदलने के लिए PMC प्रोग्राम बैकअप की आवश्यकता है?
पीएमसी लैडर प्रोग्राम एसआरएएम मेमोरी मॉड्यूल में रहता है - यदि एसआरएएम मॉड्यूल को प्रतिस्थापन बोर्ड में स्थानांतरित किया जाता है, तो पीएमसी प्रोग्राम संरक्षित रहता है। हालाँकि, किसी भी मुख्य बोर्ड रखरखाव से पहले हमेशा सभी SRAM डेटा (पैरामीटर, पीएमसी प्रोग्राम, पार्ट प्रोग्राम) का पूरा बैकअप लें। यदि SRAM मॉड्यूल भी क्षतिग्रस्त है, तो बैकअप से प्रोग्राम को पुनर्स्थापित करना आवश्यक है।
Q5: A16B-3200-0491 के लिए कौन सी वारंटी उपलब्ध है?
कई आपूर्तिकर्ता वारंटी कवरेज की पुष्टि करते हैं: एमआरओ इलेक्ट्रिक (1 वर्ष की वारंटी, प्रति उपयोगकर्ता डेटा), सीएनसी टूल्स एलएलसी (12 महीने की वारंटी, 100% परीक्षण)। 0i-B पीढ़ी के परिपक्व होने के बावजूद बोर्ड सक्रिय रूप से स्टॉक और सर्विस किया जाता है। विशेषज्ञ FANUC सेवा प्रदाताओं के माध्यम से मरम्मत सेवाएँ भी उपलब्ध हैं।
