| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2001-0781 |

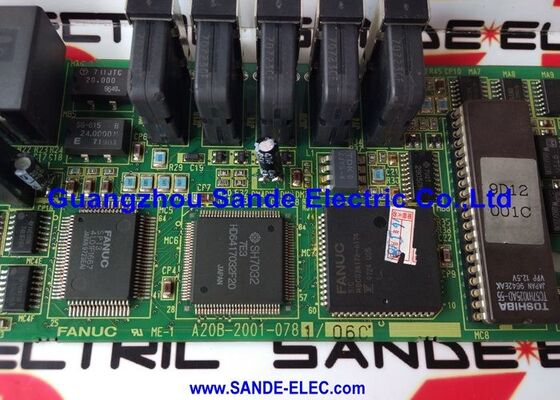

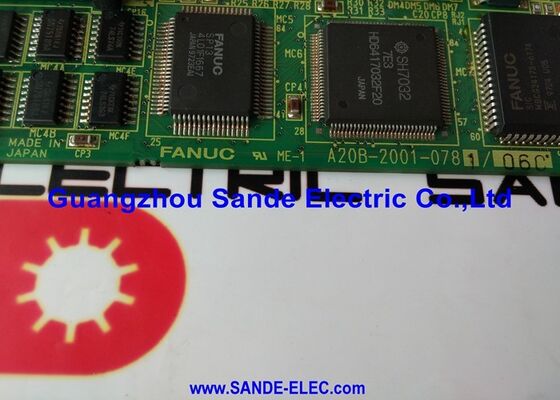

A20B-2001-0781 एक नियंत्रण पीसीबी है जो विद्युत और भौतिक विशिष्टताओं के सटीक सेट द्वारा परिभाषित है। प्रत्येक पैरामीटर FANUC सीएनसी सर्वो ड्राइव ऑपरेशन में अपनी भूमिका के लिए एक जानबूझकर डिज़ाइन विकल्प को दर्शाता है:
24VDC ऑपरेटिंग वोल्टेज:24V रेल FANUC सीएनसी नियंत्रण बोर्डों के लिए मानक तर्क और इंटरफ़ेस आपूर्ति है। हाई-वोल्टेज डीसी बस (283-325वी) से 24वी लॉजिक आपूर्ति को अलग करना जो सर्वो मोटर आउटपुट चरण को शक्ति प्रदान करता है, यह सुनिश्चित करता है कि मुख्य बस बंद होने पर भी नियंत्रण इलेक्ट्रॉनिक्स चालू रहे - मोटर पावर हटा दिए जाने के बाद भी नियंत्रित शटडाउन अनुक्रमण और नैदानिक संचार जारी रखने की अनुमति मिलती है।
द्वितीय श्रेणी सुरक्षा (डबल इन्सुलेशन):क्लास II का मतलब है कि बोर्ड प्रबलित या दोहरे इन्सुलेशन के साथ बनाया गया है - किसी सुरक्षात्मक पृथ्वी कनेक्शन की आवश्यकता नहीं है। यह लो-वोल्टेज नियंत्रण बोर्डों के लिए मानक है जहां सुरक्षा के लिए नियंत्रण सर्किट की अर्थिंग आवश्यक नहीं है। 500V रेटेड इन्सुलेशन वोल्टेज यह पुष्टि करता है कि बोर्ड अपने 24V ऑपरेटिंग स्तर से काफी ऊपर फॉल्ट वोल्टेज भ्रमण का सामना कर सकता है।
अनुरूप कोटिंग:पीसीबी की सतह एक अनुरूप कोटिंग द्वारा संरक्षित होती है - एक पतली पॉलिमरिक फिल्म (आमतौर पर ऐक्रेलिक या पॉलीयूरेथेन) जो इकट्ठे बोर्ड पर लगाई जाती है। सीएनसी ड्राइव वातावरण में, अनुरूप कोटिंग नमी, मशीन उपकरण वातावरण से प्रवाहकीय धातु धूल और शीतलक वाष्प से बचाता है जो सीलिंग के बावजूद ड्राइव कैबिनेट में प्रवेश कर सकता है।
| पैरामीटर | कीमत |
|---|---|
| ऑपरेटिंग वोल्टेज | 24V डीसी |
| वर्तमान मूल्यांकित | 1 क |
| इन्सुलेशन वोल्टेज | 500V |
| संरक्षण वर्ग | कक्षा II |
| बोर्ड की मोटाई | 1.6 मिमी |
| मूलभूत सामग्री | फाइबरग्लास एपॉक्सी (FR4) |
| निर्माण | बहु परत |
| कनेक्टिविटी | एज कनेक्टर |
| शीतलक | हवा ठंडी करना |
| भूतल संरक्षण | अनुरूप लेपित |
A20B-2001-0781 बहु-परत निर्माण में FR4 (फाइबरग्लास एपॉक्सी) सब्सट्रेट का उपयोग करता है:
FR4:औद्योगिक नियंत्रण पीसीबी के लिए मानक। FR4 सीएनसी ऑपरेटिंग तापमान चक्रों में आवश्यक आयामी स्थिरता, परतों के बीच सिग्नल अखंडता के लिए उपयुक्त ढांकता हुआ गुण और किनारे कनेक्टर सम्मिलन के क्लैंपिंग बलों के तहत फ्लेक्स का विरोध करने के लिए यांत्रिक शक्ति प्रदान करता है।
बहु-परत:सिग्नल, पावर और ग्राउंड प्लेन कई आंतरिक पीसीबी परतों में वितरित किए जाते हैं। समर्पित ग्राउंड प्लेन सभी सिग्नल धाराओं के लिए कम-प्रतिबाधा वापसी पथ प्रदान करते हैं, विकिरणित उत्सर्जन को कम करते हैं और बाहरी हस्तक्षेप के प्रति प्रतिरक्षा में सुधार करते हैं - दोनों सीएनसी ड्राइव कैबिनेट के विद्युत शोर वाले वातावरण में महत्वपूर्ण हैं।
1.6 मिमी:मानक औद्योगिक पीसीबी मोटाई। बिना किसी संशोधन के मानक किनारे कनेक्टर स्लॉट में फिट बैठता है।
सर्वो ड्राइव नियंत्रण बोर्ड प्रतिस्थापन:एक FANUC सीएनसी सर्वो ड्राइव A20B-2001-0781 बोर्ड पर नियंत्रण दोष विकसित करता है। इस बोर्ड को बदलने से हाई-करंट पावर स्टेज हार्डवेयर बरकरार रहते हुए ड्राइव का नियंत्रण फ़ंक्शन बहाल हो जाता है।
ड्राइव कैबिनेट नवीनीकरण:FANUC सर्वो ड्राइव सिस्टम के नियोजित ओवरहाल के दौरान, A20B-2001-0781 को पीसीबी नवीनीकरण कार्यक्रम के हिस्से के रूप में बदल दिया जाता है, जिससे नियंत्रण बोर्ड की सेवा जीवन रीसेट हो जाता है।
Q1: A20B-2001-0781 के लिए क्लास II सुरक्षा का क्या मतलब है, और यह क्यों मायने रखता है?
क्लास II (डबल इंसुलेशन) का मतलब है कि बोर्ड को इस तरह से डिज़ाइन किया गया है कि किसी भी एक बिंदु पर इंसुलेशन विफलता के परिणामस्वरूप खतरनाक वोल्टेज उपयोगकर्ता या ग्राउंडेड बाड़े तक नहीं पहुंच सकता है। यह प्राथमिक सर्किट और सुलभ प्रवाहकीय भागों के बीच प्रबलित इन्सुलेशन के माध्यम से प्राप्त किया जाता है। सीएनसी कैबिनेट में 24VDC नियंत्रण बोर्ड के लिए, क्लास II पुष्टि करता है कि बोर्ड बोर्ड से अर्थ कनेक्शन की आवश्यकता के बिना अपने इन्सुलेशन डिजाइन की सुरक्षा आवश्यकताओं को पूरा करता है।
Q2: कंफर्मल कोटिंग क्या है और यह A20B-2001-0781 की सुरक्षा कैसे करती है?
कंफर्मल कोटिंग एक पतली, विद्युतरोधी सुरक्षात्मक फिल्म है जो इकट्ठे पीसीबी सतह पर लगाई जाती है। यह बोर्ड की त्रि-आयामी टोपोलॉजी के अनुरूप है - घटक निकाय, लीड सोल्डर और पीसीबी निशान को कवर करता है। सीएनसी ड्राइव अनुप्रयोगों के लिए, यह इनसे सुरक्षा प्रदान करता है: आर्द्रता (कंडक्टरों के बीच पीसीबी सतह पर नमी फिल्म को रोकता है), धातु की धूल (मशीनिंग वातावरण में आम), और शीतलक वाष्प। कोटिंग सतह रिसाव धाराओं को रोकती है जो तर्क त्रुटियों या घटक क्षति का कारण बन सकती है।
Q3: क्या 500V इन्सुलेशन रेटिंग का मतलब यह है कि यह बोर्ड 500V पर संचालित होता है?
नहीं, 500V रेटेड इन्सुलेशन वोल्टेज है - अधिकतम परीक्षण वोल्टेज जो बोर्ड का इन्सुलेशन बिना टूटे कंडक्टरों के बीच झेल सकता है। बोर्ड 24VDC पर काम करता है। 500V इन्सुलेशन रेटिंग ऑपरेटिंग वोल्टेज से 20× से अधिक का सुरक्षा मार्जिन प्रदान करती है, जिससे यह सुनिश्चित होता है कि आसपास के ड्राइव सर्किटरी में वोल्टेज परिवर्तन या गलती की स्थिति के दौरान भी इन्सुलेशन प्रभावी रहता है।
Q4: 24VDC, 1A नियंत्रण बोर्ड को 500V इन्सुलेशन रेटिंग की आवश्यकता क्यों है?
A20B-2001-0781 एक सर्वो ड्राइव कैबिनेट के अंदर संचालित होता है जहां मुख्य DC बस वोल्टेज 283–325VDC है। भले ही बोर्ड स्वयं 24V पर संचालित होता है, उच्च-वोल्टेज बस कंडक्टर, केबल कनेक्शन और अन्य उच्च-वोल्टेज घटकों से इसकी निकटता का मतलब है कि पास में आर्क, ट्रैकिंग या घटक विफलता की स्थिति में इन्सुलेशन को पूर्ण कैबिनेट वोल्टेज का सामना करना होगा। 500V रेटिंग सुनिश्चित करती है कि बोर्ड का इन्सुलेशन इस वातावरण में अपनी अखंडता बनाए रखता है।
Q5: विशिष्ट विफलता लक्षण क्या हैं जो दर्शाते हैं कि A20B-2001-0781 को प्रतिस्थापन की आवश्यकता है?
सर्वो ड्राइव नियंत्रण बोर्ड की खराबी आम तौर पर इस प्रकार प्रकट होती है: सही बिजली आपूर्ति और मोटर कनेक्शन के बावजूद ड्राइव का तैयार स्थिति तक पहुंचने में विफल होना; आंतरायिक सर्वो अलार्म जो रीसेट पर साफ़ हो जाते हैं लेकिन दोबारा उभर आते हैं; ड्राइव और सीएनसी के बीच संचार त्रुटियाँ; या दोष कोड जो मोटर, एनकोडर, या बिजली उपकरणों के बजाय नियंत्रण इलेक्ट्रॉनिक्स को इंगित करते हैं। दृश्यमान क्षति के लिए भौतिक निरीक्षण - फटा हुआ कंफर्मल कोटिंग, बदरंग घटक, क्षतिग्रस्त किनारे कनेक्टर संपर्क - प्रतिस्थापन से पहले निदान का समर्थन करता है।
