| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2002-0300 |
A20B-2002-0300 FANUC के अल्फा सीरीज़ स्पिंडल ड्राइव सिस्टम के लिए स्पिंडल मोटर एनकोडर सेंसर असेंबली है। यह स्पिंडल मोटर के पीछे, आमतौर पर स्पिंडल ब्लोअर पंखे के नीचे लगा होता है, और स्पिंडल RPM फीडबैक सिग्नल प्रदान करता है जिसकी अल्फा सीरीज़ स्पिंडल एम्पलीफायर मॉड्यूल को कटिंग लोड के तहत स्पिंडल स्पीड को नियंत्रित करने के लिए आवश्यकता होती है।
सर्वो मोटर एनकोडर के विपरीत जो पोजीशन कंट्रोल के लिए एब्सोल्यूट या इंक्रीमेंटल शाफ्ट पोजीशन की रिपोर्ट करते हैं, स्पिंडल एनकोडर का प्राथमिक कार्य स्पीड फीडबैक है — निरंतर सिग्नल जिसे स्पिंडल एम्पलीफायर कमांडेड RPM को कटिंग फोर्स में भिन्नता के विरुद्ध बनाए रखने के लिए पढ़ता है। एक कार्यशील एनकोडर सेंसर के बिना, स्पिंडल एम्पलीफायर अपने स्पीड लूप को बंद नहीं कर सकता है: यह लोड के तहत स्थिर गति बनाए रखने की क्षमता खो देता है, जो सतह फिनिश, टूल लाइफ और रिजिड टैपिंग सटीकता को प्रभावित करता है।
सेंसर यूनिट टाइप-बी सीरियल इंटरफ़ेस का उपयोग करके अल्फा सीरीज़ स्पिंडल एम्पलीफायर मॉड्यूल पर JY2 टर्मिनल से जुड़ता है। यह इंटरफ़ेस विनिर्देश अल्फा सीरीज़ के लिए विशिष्ट है — अल्फा आई या बाद की ड्राइव पीढ़ियों के FSSB-आधारित फीडबैक के साथ विनिमेय नहीं है।
दो हार्डवेयर संशोधन मौजूद हैं: /01A और /02A। प्रतिस्थापन का ऑर्डर देने से पहले उसके लेबल से स्थापित यूनिट के संशोधन की पुष्टि करें।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2002-0300 |
| संशोधन | /01A, /02A |
| प्रकार | स्पिंडल मोटर एनकोडर सेंसर |
| इंटरफ़ेस | टाइप-बी (अल्फा सीरीज़) |
| कनेक्शन | JY2 टर्मिनल |
| विशेषताएं | ऑन-बोर्ड रिले, माउंटिंग ब्रैकेट |
| स्पिंडल पोजीशन | मोटर का पिछला भाग, ब्लोअर पंखे के नीचे |
| स्थिति | बंद |

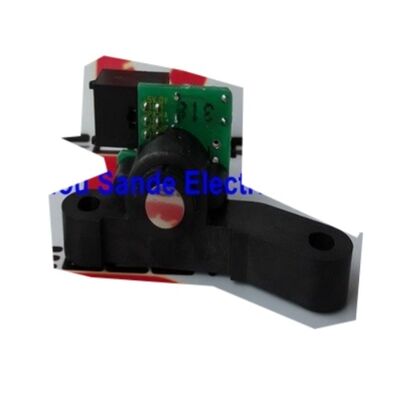

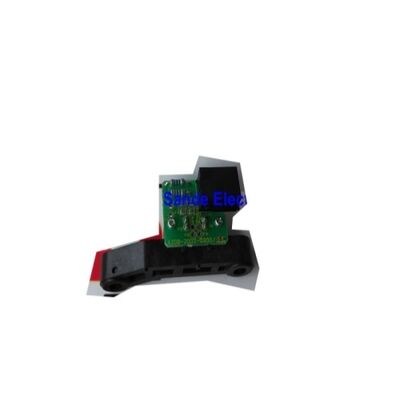

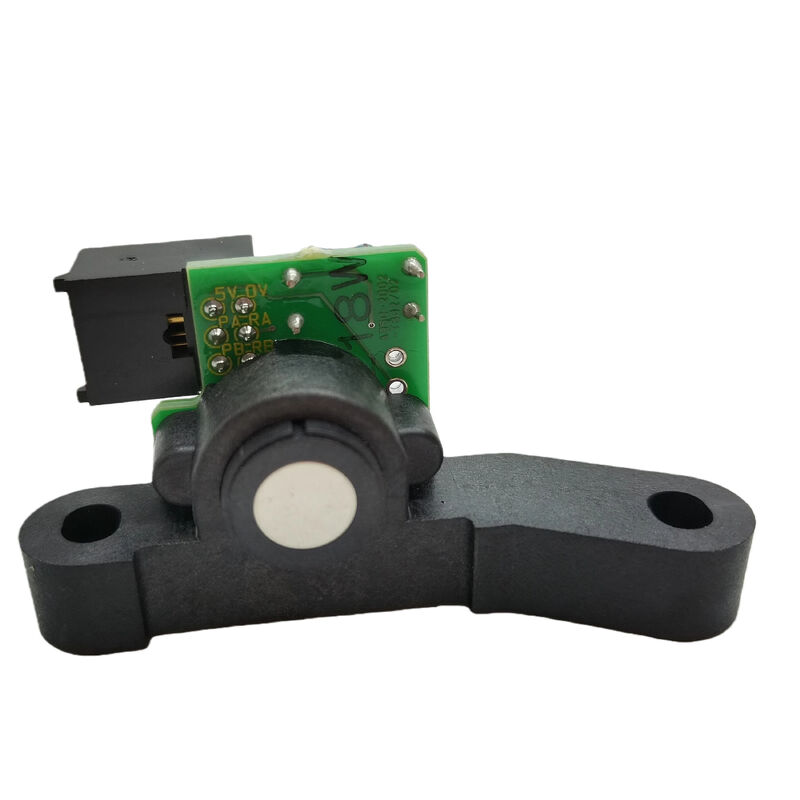

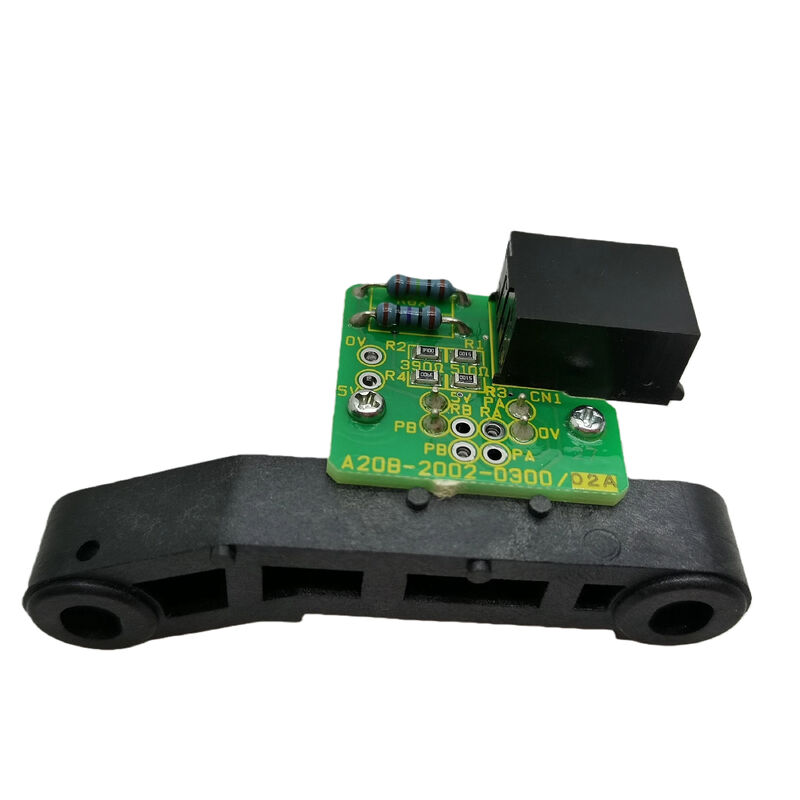

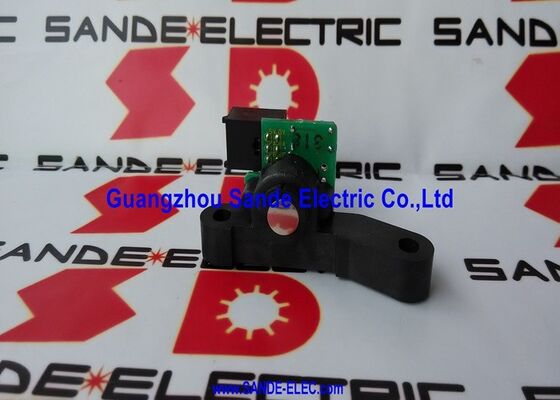

A20B-2002-0300 एक पूर्ण सेंसर असेंबली के रूप में आपूर्ति की जाती है: ऑन-बोर्ड रिले के साथ PCB एक ब्रैकेट में लगा होता है जो इसे स्पिंडल मोटर के सेंसर टारगेट के सापेक्ष सही ढंग से स्थित करता है। ब्रैकेट यह सुनिश्चित करता है कि सेंसर PCB मोटर के चुंबकीय टारगेट रिंग के सही क्लीयरेंस पर स्थित हो — गलत क्लीयरेंस एक कार्यशील PCB से भी कमजोर या अनुपस्थित फीडबैक सिग्नल उत्पन्न करता है।
प्रतिस्थापन फिट करते समय, स्पिंडल मोटर रखरखाव दस्तावेज़ीकरण के अनुसार ब्रैकेट पोजिशनिंग और सेंसर-टू-टारगेट क्लीयरेंस को सत्यापित करें। गलत क्लीयरेंस पर स्थापित एक नया PCB एक विफल PCB के समान अलार्म स्थितियां उत्पन्न करेगा।
Q1: ड्राइव सिस्टम में A20B-2002-0300 क्या करता है?
यह अल्फा सीरीज़ स्पिंडल एम्पलीफायर मॉड्यूल को स्पिंडल RPM फीडबैक प्रदान करता है। सेंसर स्पिंडल मोटर शाफ्ट के रोटेशन का पता लगाता है और JY2 टर्मिनल कनेक्शन के माध्यम से एम्पलीफायर को स्पीड सिग्नल भेजता है। इस सिग्नल के बिना, एम्पलीफायर अपने स्पीड लूप को बंद नहीं कर सकता है और स्पिंडल कटिंग लोड के तहत स्थिर गति बनाए नहीं रख सकता है।
Q2: स्पिंडल कटिंग लोड के तहत स्पीड हंटिंग दिखाता है लेकिन बिना लोड के ठीक चलता है। क्या यह सेंसर कारण है?
लोड के तहत स्पीड हंटिंग — जहां कटिंग फोर्स बढ़ने पर स्पिंडल स्पीड कम हो जाती है या दोलन करती है — खराब या रुक-रुक कर स्पीड फीडबैक का एक विशिष्ट लक्षण है। यदि स्पीड फीडबैक सिग्नल बिना लोड के साफ है लेकिन लोड के तहत खराब हो जाता है (कंपन के कारण सेंसर-टू-टारगेट क्लीयरेंस या कनेक्टर संपर्क को प्रभावित करता है), तो स्पीड हंटिंग होती है। PCB को बदलने से पहले ढीलेपन के लिए माउंटिंग ब्रैकेट और रुक-रुक कर संपर्क के लिए JY2 कनेक्टर की जांच करें।
Q3: क्या /01A और /02A विनिमेय हैं?
दोनों संशोधन एक ही कार्य करते हैं। मामूली हार्डवेयर संशोधन अंतर समान विद्युत इंटरफ़ेस और माउंटिंग विनिर्देश बनाए रखते हैं। अधिकांश मामलों में संशोधन विनिमेय होते हैं, लेकिन सबसे करीबी मिलान सुनिश्चित करने के लिए स्थापित यूनिट के लेबल से संशोधन की पुष्टि करें और ऑर्डर करते समय तदनुसार निर्दिष्ट करें।
Q4: A20B-2002-0300 को बदलने के बाद, स्पिंडल ओरिएंटेशन फॉल्ट दिखाता है। क्या जांचा जाना चाहिए?
सेंसर बदलने के बाद, स्पिंडल ओरिएंटेशन को फिर से शून्य करने की आवश्यकता होती है। मोटर शाफ्ट संदर्भ के संबंध में सेंसर के कोणीय संबंध नए यूनिट पर थोड़े भिन्न हो सकते हैं। टूल चेंज संरेखण को सत्यापित करें और यदि स्पिंडल थोड़ा गलत कोण पर रुकता है तो छोटे-छोटे इंक्रीमेंट में स्पिंडल ओरिएंटेशन स्टॉप पोजीशन पैरामीटर (CNC के स्पिंडल पैरामीटर सेट में स्पिंडल ओरिएंटेशन शिफ्ट पैरामीटर) को समायोजित करें।
Q5: क्या A20B-2002-0300 अभी भी उपलब्ध है?
FANUC CNC आफ्टरमार्केट के माध्यम से — CNC पार्ट्स डीलर और स्पिंडल मोटर सेवा विशेषज्ञ दोनों नए और परीक्षण किए गए पुराने यूनिट रखते हैं। संशोधन (/01A या /02A) की पुष्टि करें और आपूर्ति किए गए यूनिट में PCB और ब्रैकेट दोनों शामिल हैं या नहीं, इसकी पुष्टि करें। किसी भी पुराने यूनिट को स्वीकार करने से पहले ऑन-बोर्ड रिले फ़ंक्शन और सेंसर सिग्नल आउटपुट के लिए परीक्षण करें।
