छोटे सीएनसी मशीन टूल्स पर - कॉम्पैक्ट टर्निंग सेंटर, छोटे मशीनिंग सेंटर, प्रशिक्षण मशीनें - FANUC बीटा iSVSP (βiSVSP) एक इकाई में पूर्ण सर्वो और स्पिंडल ड्राइव प्रदान करता है। यह अलग पीएसएम (बिजली आपूर्ति मॉड्यूल), एसवीएम (सर्वो मॉड्यूल), और एसपीएम (स्पिंडल मॉड्यूल) की आवश्यकता को समाप्त करता है - आईएसवीएसपी सभी तीन कार्यों को एकीकृत करता है:
एकीकृत बिजली आपूर्ति:एसी मेन को सीधे यूनिट के भीतर ठीक करता है - किसी बाहरी पीएसएम की आवश्यकता नहीं है। यूनिट इनकमिंग एसी को सर्वो और स्पिंडल पावर के लिए आवश्यक डीसी बस में परिवर्तित करती है।
सर्वो अक्ष नियंत्रण:मशीन के फ़ीड अक्षों पर सर्वो मोटर्स को नियंत्रित करता है - आमतौर पर सीएनसी खराद पर एक्स और जेड।
धुरी नियंत्रण:A20B-2101-0022 युक्त A06B-6134-H203 दोहरे अक्ष संस्करण में 15kW तक मशीन स्पिंडल मोटर चलाता है।
यह एकीकरण iSVSP को छोटे मशीन टूल्स के लिए आदर्श बनाता है जहां एक पूर्ण अल्फा-आई कैबिनेट (पीएसएम + एसवीएम + एसपीएम अलग से) शारीरिक और आर्थिक रूप से अनुपातहीन होगा। एक इकाई, एक कैबिनेट कनेक्शन, एसी आपूर्ति केबल का एक सेट।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A20B-2101-0022 |
| मॉड्यूल | A06B-6134 biSVSP |
| विन्यास | दोहरी धुरी + 15 किलोवाट स्पिंडल |
| बोर्ड की भूमिका | पावर पीसीबी/वायरिंग कार्ड |
| ड्राइव प्रकार | बीटा आई सीरीज एकीकृत एम्पलीफायर |
| अक्ष प्रकार | जुड़वां सर्वो चैनल |

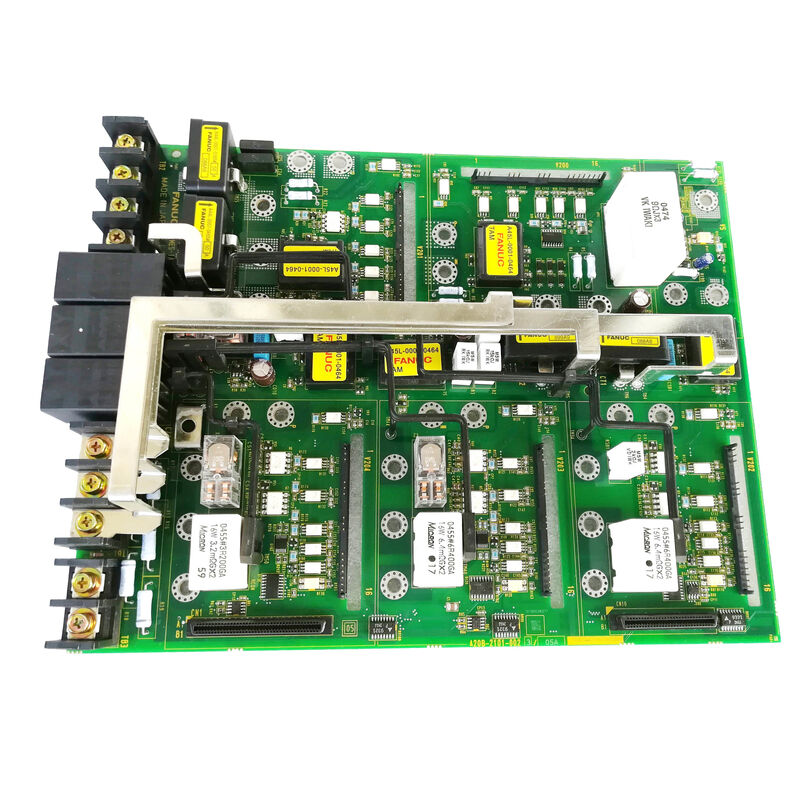

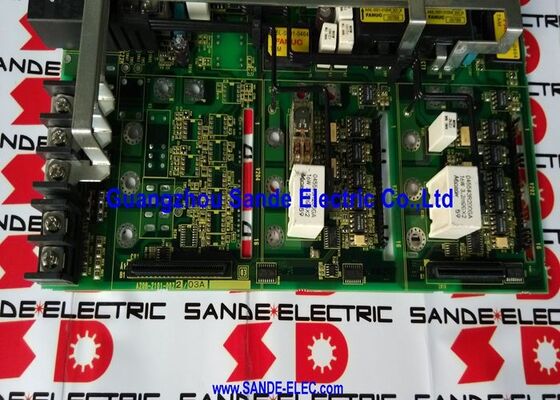

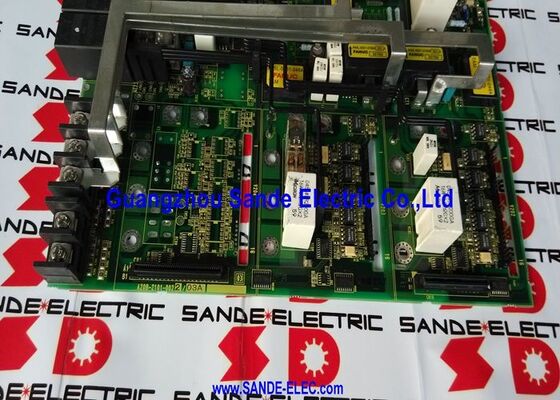

A20B-2101-0022 βiSVSP यूनिट के अंदर पावर पीसीबी (वायरिंग कार्ड) है। यह प्रदान करता है:
उच्च-वर्तमान कनेक्शन परत:डीसी बस कंडक्टर, दो सर्वो अक्षों और स्पिंडल के लिए तीन-चरण आउटपुट कनेक्शन, और वर्तमान सेंसिंग हार्डवेयर जो नियंत्रण पीसीबी को फीडबैक प्रदान करता है।
आईजीबीटी इंटरफ़ेस:आईजीबीटी पावर उपकरणों के लिए फायरिंग/ड्राइवर बोर्ड (कुछ वेरिएंट में A20B-2902-0672) से गेट ड्राइव कनेक्शन। पावर बोर्ड प्रत्येक अक्ष और स्पिंडल ब्रिज के लिए गेट ड्राइव सिग्नल को सही आईजीबीटी टर्मिनलों तक भौतिक रूप से रूट करता है।
एकीकृत बिजली आपूर्ति हार्डवेयर:रेक्टिफायर और प्रीचार्ज सर्किट कनेक्शन पावर बोर्ड लेआउट का हिस्सा हैं - एक अलग पीएसएम के विपरीत, आईएसवीएसपी का पावर सप्लाई हार्डवेयर एक ही यूनिट में आंतरिक होता है।
बीटा iSVSP पावर बोर्ड दोष:एक छोटे सीएनसी खराद पर FANUC A06B-6134 biSVSP इकाई सर्वो अक्ष और स्पिंडल दोनों को एक साथ प्रभावित करने वाले अलार्म विकसित करती है। नियंत्रण बोर्ड के बरकरार होने की पुष्टि होने के बाद, A20B-2101-0022 पावर बोर्ड को दोष के रूप में पहचाना जाता है। पूरी इकाई आम तौर पर सेवा दृष्टिकोण है (जैसा कि डीएनसी इलेक्ट्रॉनिक्स पुष्टि करता है कि व्यक्तिगत बोर्ड आमतौर पर अलग से उपलब्ध नहीं होता है) - लेकिन कुछ विशेषज्ञ सेवा केंद्र स्वतंत्र रूप से बोर्ड की आपूर्ति करते हैं।
संपूर्ण इकाई का नवीनीकरण:एक बीटा iSVSP इकाई को एक विशेषज्ञ सीएनसी सेवा केंद्र द्वारा नवीनीकृत किया जाता है। दोनों महत्वपूर्ण आंतरिक बोर्डों को पुनर्स्थापित करने के लिए नवीनीकरण के दौरान A20B-2101-0022 पावर बोर्ड को नियंत्रण पीसीबी के साथ बदल दिया गया है।
Q1: क्या A20B-2101-0022 को अलग से खरीदा जा सकता है, या केवल संपूर्ण A06B-6134 इकाई ही उपलब्ध है?
डीएनसी इलेक्ट्रॉनिक्स पुष्टि करता है कि वे "केवल संपूर्ण A06B-6134 श्रृंखला बीटा इकाई की आपूर्ति करते हैं जिसमें A20B-2101-0022 शामिल है" और "नियंत्रण पीसीबी को अलग से आपूर्ति नहीं करते हैं।" एकीकरण जटिलता के कारण अधिकांश FANUC सेवा संगठन iSVSP श्रृंखला के लिए समान दृष्टिकोण अपनाते हैं। कुछ विशेषज्ञ मरम्मत केंद्र पुनर्प्राप्त इकाइयों की बोर्ड-स्तरीय मरम्मत के लिए व्यक्तिगत रूप से A20B-2101-0022 की आपूर्ति करते हैं। सर्विस एक्सचेंज (दोषपूर्ण इकाई अंदर, मरम्मत की गई इकाई बाहर) βiSVSP दोषों के लिए सबसे आम सेवा मॉडल है।
Q2: A20B-2101-0022 (डुअल-एक्सिस) और A20B-2101-0025 (ट्रिपल-एक्सिस) के बीच क्या अंतर है?
A20B-2101-0022 डुअल-एक्सिस + 15kW स्पिंडल βiSVSP (आमतौर पर A06B-6134-H203) के लिए पावर बोर्ड है। A20B-2101-0025 ट्रिपल-एक्सिस + 15kW स्पिंडल βiSVSP (A06B-6134-H303) के लिए पावर बोर्ड है। अलग-अलग अक्ष गणना के लिए दो के बजाय तीन सर्वो आउटपुट चरणों को समायोजित करने के लिए एक अलग पावर बोर्ड लेआउट की आवश्यकता होती है। ये बोर्ड विनिमेय नहीं हैं.
Q3: दोषपूर्ण A20B-2101-0022 पर विशिष्ट अलार्म संकेतक क्या हैं?
जब A20B-2101-0022 पावर बोर्ड में कोई खराबी आ जाती है, तो βiSVSP आमतौर पर ओवरकरंट, डीसी बस फॉल्ट, आईपीएम (इंटेलिजेंट पावर मॉड्यूल) फॉल्ट या हार्डवेयर प्रोटेक्शन ट्रिप से संबंधित अलार्म प्रदर्शित करता है। सभी तीन ड्राइव फ़ंक्शंस को एक साथ प्रभावित करने वाले अलार्म (सर्वो अक्ष और स्पिंडल दोनों) - एकल-अक्ष दोष के बजाय - नियंत्रण बोर्ड दोष की तुलना में पावर बोर्ड दोष की अधिक विशेषता हैं, क्योंकि पावर बोर्ड तीनों को एक साथ कार्य करता है। विशिष्ट अलार्म कोड परिभाषाओं के लिए FANUC बीटा i सीरीज रखरखाव मैनुअल से परामर्श लें।
Q4: βiSVSP में एकीकृत बिजली आपूर्ति के लिए कौन सी सुरक्षा सावधानियां विशिष्ट हैं?
βiSVSP में एक एकीकृत डीसी बस कैपेसिटर बैंक होता है जो एसी मेन हटाने के बाद खतरनाक वोल्टेज को बरकरार रखता है - ठीक उसी तरह जैसे एक अलग पीएसएम करता है। क्योंकि बिजली आपूर्ति एकीकृत है, कैपेसिटर बैंक भौतिक रूप से पावर बोर्ड के समान इकाई आवास के भीतर है। यूनिट खोलने या A20B-2101-0022 को आंतरिक रूप से संभालने से पहले आवश्यक डिस्चार्ज प्रतीक्षा समय (FANUC बीटा i सीरीज रखरखाव मैनुअल में निर्दिष्ट) अवश्य देखा जाना चाहिए। चार्ज इंडिकेटर एलईडी (यदि मौजूद है) और डीसी बस वोल्टेज माप डिस्चार्ज की पुष्टि करता है।
Q5: क्या A20B-2101-0022 #A और #C इंटरफ़ेस वेरिएंट का उपयोग करने वाली βiSVSP इकाइयों के साथ संगत है?
A06B-6134 श्रृंखला में #A (मानक इंटरफ़ेस) और #C (प्रकार C इंटरफ़ेस) वेरिएंट शामिल हैं। पावर बोर्ड (A20B-2101-0022) उच्च-वर्तमान विद्युत कनेक्शन प्रदान करता है - जो सीएनसी संचार इंटरफ़ेस प्रकार से स्वतंत्र हैं। क्या #A और #C वेरिएंट में एक ही पावर बोर्ड है, यह इस बात पर निर्भर करता है कि दोनों के बीच कोई कनेक्टर या हार्डवेयर अंतर मौजूद है या नहीं। DNC इलेक्ट्रॉनिक्स "A06B-6134-H203#A" और "A06B-6134-H203#C" को अलग इकाइयों के रूप में संदर्भित करता है - विशिष्ट इकाई के आंतरिक दस्तावेज़ से पुष्टि करें कि क्या A20B-2101-0022 दोनों वेरिएंट के लिए सामान्य है।
