| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2900-0142 |
प्रत्येक FANUC सीएनसी प्रणाली में एक पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) ️ FANUC का एम्बेडेड प्रोग्राम करने योग्य लॉजिक नियंत्रक शामिल है जो सीएनसी के गति नियंत्रण के साथ स्वतंत्र रूप से चलता है।PMC मशीन अनुक्रम कार्यक्रम निष्पादित करता है: सीढ़ी तर्क जो सभी गैर-कटिंग मशीन कार्यों को नियंत्रित करता है।
बिना काम करने वाले पीएमसी के:

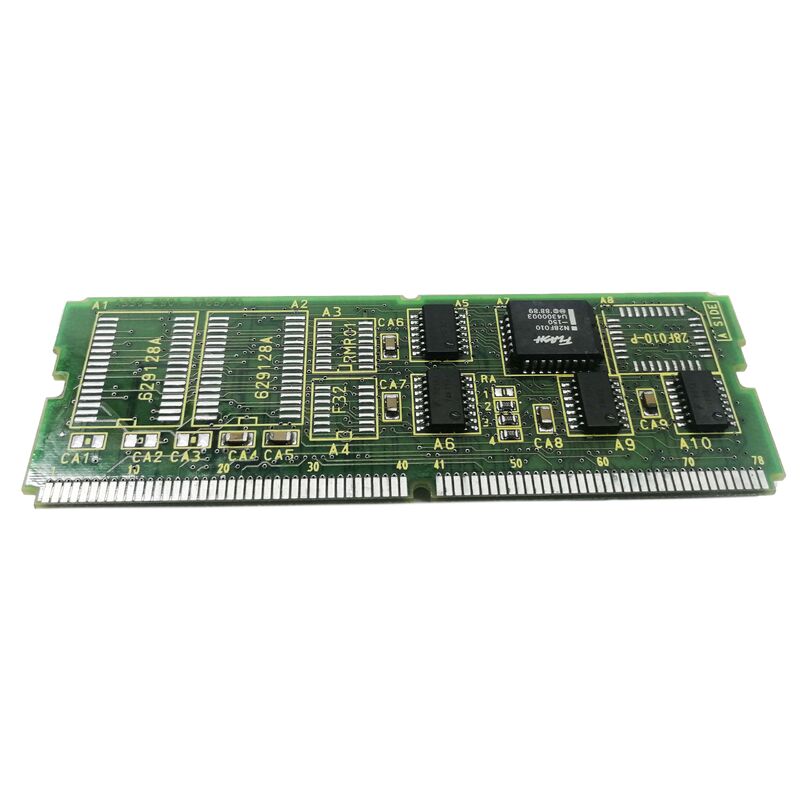

A20B-2900-0142 PMC मॉड्यूल है जो सीरीज 20/21 सीएनसी के भीतर PMC-RA1 नियंत्रक प्रदान करता है। यह सीएनसी के गति नियंत्रण हार्डवेयर के रूप में मशीन के कार्य के लिए आवश्यक है।
| पैरामीटर | मूल्य |
|---|---|
| पीएमसी मॉडल | PMC-RA1 |
| विशेषता | I/O लिंक के साथ |
| एसएलसी | हाँ (सीरियल सीढ़ी सर्किट) |
| सीएनसी प्रणाली | FANUC सीरीज 20/21 |
| श्रृंखला | A20B-2900 |
सीरीज 20/21 सीएनसी ने विभिन्न क्षमता स्तरों पर कई पीएमसी मॉड्यूल विकल्प पेश किए। FANUC सीरीज 20/21 हार्डवेयर मैनुअल में वेरिएंट की पहचान की गई हैः
| भाग | पीएमसी मॉडल | I/O लिंक |
|---|---|---|
| A20B-2900-0142 | PMC-RA1 | I/O लिंक के साथ |
| A20B-2900-0143 | PMC-RA1 | आई/ओ लिंक के बिना |
| A20B-2901-0660 | PMC-RA3 | I/O लिंक के साथ |
| A20B-2901-0661 | PMC-RA3 | आई/ओ लिंक के बिना |
आरए1 पदनाम पीएमसी की क्षमता स्तर ✓ कार्यक्रम चरण क्षमता, डेटा रजिस्टर संख्या और निर्देश सेट की पहचान करता है।RA3 संस्करण (A20B-2901-0660) अधिक जटिल मशीन टूल्स के लिए उच्च क्षमता प्रदान करता हैI/O लिंक के साथ A20B-2900-0142 RA1 मानक श्रृंखला 20/21 मशीन उपकरण विन्यास की सेवा करता है।
सीरीज 21 PMC मॉड्यूल की विफलताःएक FANUC सीरीज 21 सीएनसी PMC अलार्म विकसित करता है ∙ मशीन अनुक्रम कार्यों को निष्पादित करना बंद कर देती है, शीतल द्रव और हाइड्रोलिक कमांड काम नहीं करते हैं, और उपकरण परिवर्तन चक्र पूरा नहीं हो सकते हैं।A20B-2900-0142 PMC मॉड्यूल को दोष के रूप में पहचाना गया है. प्रतिस्थापन PMC सीढ़ी निष्पादन और सभी मशीन अनुक्रम कार्यों को बहाल करता है.
पीएमसी मॉड्यूल की रोकथाम प्रतिस्थापनःएक उच्च-कर्तव्य चक्र श्रृंखला 20/21 मशीन कई उत्पादन शिफ्ट चलाने के लिए एक नियोजित नियंत्रण इकाई ताज़ा से गुजरता है।A20B-2900-0142 को व्यापक इलेक्ट्रॉनिक्स नवीनीकरण के हिस्से के रूप में मेमोरी मॉड्यूल के साथ बदल दिया गया है.
प्रश्न 1: यदि A20B-2900-0142 को A20B-2901-0660 (RA3 संस्करण) से बदल दिया जाए तो क्या होगा?
RA3 मॉड्यूल (A20B-2901-0660) RA1 की तुलना में अधिक PMC क्षमता प्रदान करता है। RA1 के लिए डिज़ाइन की गई प्रणाली में RA3 मॉड्यूल को फिट करना भौतिक रूप से संभव है यदि मॉड्यूल स्लॉट संगत है,लेकिन सीएनसी प्रणाली सॉफ्टवेयर RA3 PMC प्रकार का समर्थन करना चाहिएयदि सीएनसी का FROM-निवासी सॉफ्टवेयर RA3 का समर्थन नहीं करता है, तो PMC ठीक से कार्य नहीं करेगा।FANUC के रखरखाव दस्तावेज से सॉफ्टवेयर संगतता की पुष्टि किए बिना PMC मॉड्यूल वेरिएंट को प्रतिस्थापित न करें.
Q2: क्या A20B-2900-0142 को बदलने से मशीन का PMC सीढ़ी कार्यक्रम मिट जाता है?
पीएमसी-आरए1 मॉड्यूल स्वयं अपने ऑनबोर्ड मेमोरी में पीएमसी सीढ़ी कार्यक्रम रखता है।मॉड्यूल को बदलने का अर्थ है कि नया मॉड्यूल कोई सीढ़ी कार्यक्रम के बिना शुरू होता है मशीन के विशिष्ट PMC अनुक्रम तर्क को प्रतिस्थापन को स्थापित करने के बाद बैकअप से फिर से लोड किया जाना चाहिएयही कारण है कि पीएमसी सीढ़ी कार्यक्रम का बैकअप किसी भी पीएमसी मॉड्यूल रखरखाव से पहले सीएनसी पैरामीटर बैकअप के रूप में महत्वपूर्ण है।
Q3: A20B-2900-0142 पर I/O लिंक स्कैन चक्र का समय क्या है?
I/O लिंक स्कैन चक्र ️ PMC के लिए सभी I/O लिंक से जुड़े I/O नोड्स को अपडेट करने का समय ️ जुड़े नोड्स की संख्या और PMC स्कैन अवधि पर निर्भर करता है। PMC-RA1 के साथ श्रृंखला 20/21 के लिए,I/O लिंक चक्र आमतौर पर कम मिलीसेकंड सीमा में होता है (1 ¢ 3ms प्रति पूर्ण स्कैन)यह मशीन अनुक्रम नियंत्रण के लिए पर्याप्त है; समय-महत्वपूर्ण सुरक्षा सर्किट को हमेशा अपने प्राथमिक सुरक्षा पथ के लिए I/O लिंक के बजाय हार्ड वायर्ड सिग्नल का उपयोग करना चाहिए।
प्रश्न 4: क्या A20B-2900-0142 का प्रयोग किया जा सकता है यदि सीरीज 20/21 सीएनसी में कोई I/O लिंक डिवाइस कनेक्ट नहीं है?
हाँ. A20B-2900-0142 पर I/O लिंक क्षमता एक उपलब्ध सुविधा है ∙ इसका उपयोग करने की आवश्यकता नहीं है यदि मशीन में कोई I/O लिंक उपकरण नहीं है।PMC-RA1 सामान्य रूप से I/O लिंक उपकरणों की अनुपस्थिति के साथ कार्य करता हैयदि मशीन को बाद में I/O लिंक की आवश्यकता होती है (उदाहरण के लिए, वितरित ऑपरेटर पैनल अपग्रेड), तो मॉड्यूल परिवर्तन की आवश्यकता के बिना I/O लिंक बस A20B-2900-0142 पर उपलब्ध है।
Q5: A20B-2900-0142 किस PMC-RA1 कार्यक्रम क्षमता का समर्थन करता है?
पीएमसी-आरए1 (आरए1 = आरए श्रृंखला में पहला क्षमता स्तर) सीढ़ी कार्यक्रम चरणों की एक परिभाषित अधिकतम संख्या प्रदान करता है, आमतौर पर 1,000 से 3,सीरीज 20/21 मॉडल और सॉफ्टवेयर संस्करण के आधार पर 000 कदमडी (डेटा), के (कीप रिले) और टी (टाइमर) रजिस्टर क्षमताओं को आरए1 स्तर के लिए समान रूप से परिभाषित किया गया है।अधिक जटिल अनुक्रम कार्यक्रमों की आवश्यकता वाली मशीनों के लिए ️ RA1 चरण सीमा के करीब ️ RA3 मॉड्यूल (A20B-2901-0660) क्षमता में वृद्धि प्रदान करता है.
