FANUC सीरीज 16/18 मॉडल B (16-MB, 16-TB, 18-MB, 18-TB) सीएनसी सिस्टम एक मॉड्यूलर डिस्प्ले आर्किटेक्चर का उपयोग करते हैं।प्रदर्शन समारोह मुख्य बोर्ड में फिक्स्ड नहीं है यह एक प्लग-इन CRTC (CRT नियंत्रक) बेटी बोर्ड है कि सीएनसी नियंत्रण इकाई के OPT1 (विकल्प 1) स्लॉट में स्थापित द्वारा प्रदान की जाती है.
सीरीज 16/18-बी के लिए A20B-2902-027x CRTC मॉड्यूल परिवार के भीतर, विभिन्न मॉनिटर कॉन्फ़िगरेशन से मेल खाने के लिए कई वेरिएंट मौजूद हैंः
A20B-2902-0270:14-इंच रंगीन सीआरटी संस्करणA20B-2902-0271:9-इंच सीआरटी मानक संकल्पA20B-2902-0272:वीजीए आउटपुट वेरिएंट (एलसीडी या वीजीए मॉनिटर के लिए)A20B-2902-0273:14 इंच का सीआरटी विकल्पA20B-2902-0275:वीजीए वेरिएंटA20B-2902-0276:9-इंच का सीआरटी विकल्पA20B-2902-0277:9 इंचउच्च संकल्पसीआरटीA20B-2902-0278:वीजीए वेरिएंट

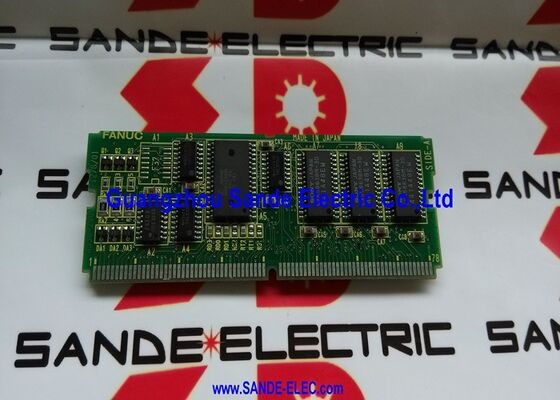

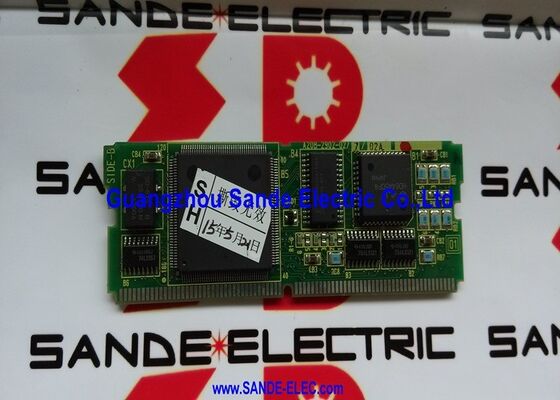

A20B-2902-0277 विशेष रूप से उच्च-रिज़ॉल्यूशन मोनोक्रोम CRT ऑपरेटर डिस्प्ले के साथ FS16/18/160/180-MB सिस्टम के लिए पुष्टि किए गए उच्च-रिज़ॉल्यूशन 9-इंच CRT संस्करण है।
| पैरामीटर | मूल्य |
|---|---|
| मॉड्यूल प्रकार | सीआरटीसी (9 इंच का उच्च-रिज़ॉल्यूशन सीआरटी) |
| संगत | सीरीज 16/18/160/180 मॉडल बी |
| स्थापना | OPT1 बोर्ड, SMD प्लग-इन |
| प्रदर्शन | 9 इंच का मोनोक्रोम सीआरटी |
| भाग संख्या | A20B-2902-0277 |
FANUC सीएनसी ऑपरेटर डिस्प्ले में, "उच्च-रिज़ॉल्यूशन" एक ही श्रृंखला पर लगाए गए मानक-रिज़ॉल्यूशन सीआरटी मॉड्यूल से बढ़ी हुई डिस्प्ले क्षमता को अलग करता हैः
मानक संकल्पःपाठ प्रधान डिस्प्ले के लिए उपयोग किया जाता है जो अक्ष स्थितियों, कार्यक्रम सामग्री, उपकरण ऑफसेट और अलार्म कोड ′′ सीएनसी के बुनियादी वर्ण आधारित इंटरफ़ेस के लिए पर्याप्त है।
उच्च संकल्पः9 इंच की स्क्रीन पर प्रति यूनिट क्षेत्रफल अधिक पिक्सेल उत्पन्न करता है ️ जो पठनीयता के नुकसान के बिना प्रति पृष्ठ बेहतर वर्ण प्रतिपादन, तेज ग्राफिक्स और अधिक प्रदर्शन सामग्री को सक्षम करता है।सीएनसी प्रणालियों के लिए जहां ग्राफिक उपकरण पथ प्रदर्शित होता है, उच्च घनत्व कार्यक्रम सूची दृश्य, या अधिक विस्तृत नैदानिक स्क्रीन की आवश्यकता है, उच्च संकल्प सीआरटी मॉड्यूल प्रदर्शन गुणवत्ता प्रदान करता है कि मानक मॉड्यूल नहीं कर सकते हैं।
A20B-2902-0277 उच्च-रिज़ॉल्यूशन डिस्प्ले कॉन्फ़िगरेशन की आवश्यकता वाले उच्च पिक्सेल घनत्व पर 9-इंच CRT को चलाता है।
सीरीज 16/18 मॉडल बी सीएनसी कंट्रोल यूनिट का डिस्प्ले ओपीटी1 बोर्ड द्वारा संचालित किया जाता है। सीएनसी के कार्ड रैक के भीतर एक समर्पित विस्तार स्लॉट बोर्ड। सीआरटीसी मॉड्यूल इस ओपीटी1 बोर्ड पर एक सॉकेट में प्लग करता है,सीआरटीसी के वीडियो आउटपुट को सीआरटी मॉनिटर के डिफ्लेक्शन और तीव्रता सर्किट से जोड़ने के लिए.
A20B-2902-0277 के प्रतिस्थापन के लिए निम्नलिखित की आवश्यकता होती हैः
16-एमबी सीएनसी डिस्प्ले विफलताःएक FANUC 16-MB मशीनिंग सेंटर ऑपरेटर डिस्प्ले खो देता है ∙ 9 इंच का CRT खाली हो जाता है या खराब सामग्री दिखाता है। सीएनसी ऑपरेशन सामान्य रूप से जारी रहता है।निदान A20B-2902-0277 CRTC मॉड्यूल के लिए दोष को अलग करता है. प्रतिस्थापन डिस्प्ले को बहाल करता है.
प्रदर्शन गुणवत्ता रखरखावःएक 18-एमबी सीएनसी पर उच्च-रिज़ॉल्यूशन 9-इंच सीआरटी में पुराने सीआरटीसी मॉड्यूल घटकों के कारण विकृत वर्ण प्रतिपादन विकसित होता है।A20B-2902-0277 को बदलने से CRT मॉनिटर को बदलने के बिना डिस्प्ले की गुणवत्ता बहाल हो जाती है.
Q1: A20B-2902-0277 A20B-2902-0271 (एक 9-इंच CRT मॉड्यूल भी) से कैसे भिन्न है?
दोनों सीरीज 16/18-बी परिवार के लिए 9 इंच के सीआरटी सीआरटीसी मॉड्यूल हैं, लेकिन 0277 उच्च-रिज़ॉल्यूशन संस्करण है और 0271 मानक-रिज़ॉल्यूशन संस्करण है।उच्च-रिज़ॉल्यूशन संस्करण प्रति स्कैन लाइन अधिक पिक्सेल उत्पन्न करता है, एक ही भौतिक 9 इंच स्क्रीन पर बेहतर वर्ण और ग्राफिक्स रेंडरिंग का उत्पादन करता है।आदेश देने से पहले बोर्ड लेबल पर भाग संख्या की जांच करके विशिष्ट सीएनसी पर स्थापित संस्करण की पुष्टि करें.
प्रश्न 2: क्या A20B-2902-0277 को सीरीज 16/18 मॉडल सी (MC) सीएनसी में लगाया जा सकता है?
केएफएएस एलएलसी भाग सूची में A20B-2902-0277 दिखाया गया है जो मॉडल बी (16MB/18MB) और मॉडल सी (16MC/18MC) भाग सूची दोनों में दिखाई देता है।बी और सी विन्यास के बीच संगतता विशिष्ट OPT1 बोर्ड संस्करण और सीएनसी प्रणाली संस्करण पर निर्भर करता है. विशिष्ट सीएनसी के स्पेयर पार्ट्स दस्तावेज से पुष्टि करें कि क्या 0277 स्थापित सिस्टम कॉन्फ़िगरेशन के लिए निर्दिष्ट है।
प्रश्न 3: सीआरटी मॉनिटर ट्यूब के मुकाबले ए20बी-2902-0277 विफल हो गया है कि क्या लक्षण संकेत?
एक विफल CRTC मॉड्यूल आम तौर पर डिस्प्ले सामग्री के अचानक, पूर्ण नुकसान का कारण बनता है।एक विफल सीआरटी ट्यूब में प्रगतिशील लक्षण दिखाई देते हैं: कम चमक, फोकस का नुकसान, ज्यामितीय विकृति यदि 9 इंच का सीआरटी अंधेरा है लेकिन सीएनसी सामान्य रूप से काम करता है (अक्षों को स्थानांतरित करना, कार्यक्रम चलाना, अलार्म स्पष्ट),और एक बाहरी संकेत के साथ सीआरटी परीक्षण ट्यूब बरकरार है की पुष्टि करता है, A20B-2902-0277 CRTC मॉड्यूल प्रतिस्थापन लक्ष्य है।
प्रश्न 4: क्या A20B-2902-0277 को बदलने के लिए किसी भी सीएनसी पैरामीटर समायोजन की आवश्यकता होती है?
नहीं. सीआरटीसी मॉड्यूल एक डिस्प्ले हार्डवेयर घटक है यह सीएनसी मापदंडों को संग्रहीत नहीं करता है। प्रतिस्थापन ए 20 बी-2902-0277 को फिट करने और सीएनसी को चालू करने के बाद, डिस्प्ले को तुरंत बहाल किया जाना चाहिए।यदि प्रदर्शित प्रारूप गलत प्रतीत होता है (गलत वर्ण आकार या स्केलिंग), जांचें कि क्या सीएनसी का डिस्प्ले प्रकार पैरामीटर स्थापित मॉड्यूल कॉन्फ़िगरेशन से मेल खाता है।
प्रश्न 5: क्या A20B-2902-0277 की मरम्मत की जा सकती है यदि पूरा मॉड्यूल विफल हो गया है?
A20B-2902-0277 एक SMD (सतह माउंट डिवाइस) निर्माण मॉड्यूल है।एक विशेषज्ञ सीएनसी इलेक्ट्रॉनिक्स सर्विस सेंटर द्वारा घटक स्तर की मरम्मत तकनीकी रूप से पहचान योग्य विफल घटकों (ऑसिलेटर विफलता) से संबंधित दोषों के लिए संभव हैउत्पादन-महत्वपूर्ण मशीनों के लिए, प्रत्यक्ष बोर्ड प्रतिस्थापन सबसे तेज़ संकल्प है।मरम्मत एक व्यवहार्य विकल्प है जब प्रतिस्थापन मॉड्यूल उपलब्ध नहीं है या जहां मरम्मत की लागत काफी कम है.
