FANUC अक्ष कार्ड A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

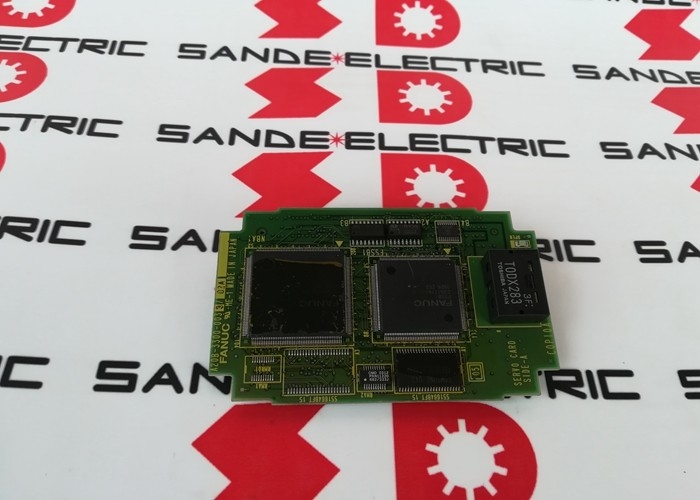

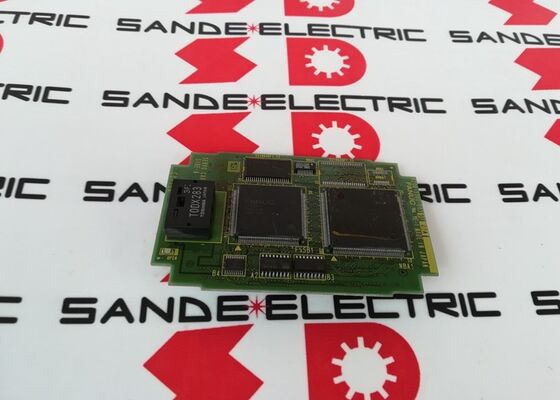

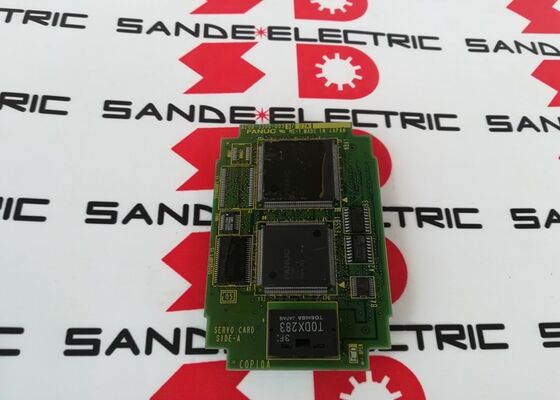

A20B-3300-0033∙ FANUC i-सीरीज 2-अक्ष FSSB सर्वो कार्ड ∙ प्लग-इन मॉड्यूल / 16i / 18i / 21i / मॉडल ए और बी

एफएसएसबी इंटरफेस इस कार्ड पर क्या करता है

एफएसएसबी (Fanuc Servo Serial Bus) पुराने एनालॉग और समानांतर सर्वो इंटरफेस को बदलने के लिए आई-सीरीज सीएनसी के साथ पेश किया गया फाइबर ऑप्टिक संचार प्रोटोकॉल है।एक एकल ऑप्टिकल फाइबर लूप सीएनसी को सिस्टम के सभी सर्वो एम्पलीफायरों से जोड़ता है, प्रत्येक एम्पलीफायर के लिए अक्ष स्थिति कमांड ले जाने और सीएनसी को एन्कोडर फीडबैक डेटा वापस करने के लिए।

A20B-3300-0033 इस FSSB लिंक के सीएनसी पक्ष को लागू करता है। यह मुख्य मास्टर पीसीबी में प्लग करता है और सीधे फाइबर ऑप्टिक FSSB आउटपुट पोर्ट से कनेक्ट होता है। इस कार्ड के माध्यम से,सीएनसी कनेक्टेड एसवीएम एम्पलीफायर चेन के लिए स्थिति आदेश भेजता है और इसके दो अक्ष चैनलों के लिए गति नियंत्रण लूप को समन्वयित करने के लिए एन्कोडर प्रतिक्रिया प्राप्त करता है.

प्रमुख विनिर्देश

2-अक्ष क्षमता प्रणाली का विस्तार करना

एक 2-अक्ष सीएनसी (एक्स और जेड अक्षों के साथ मानक सीएनसी लेथ) के लिए, एक ए 20 बी -3300-0033 अपने एकल एफएसएसबी चैनल के माध्यम से दोनों अक्षों को नियंत्रित करता है। एफएसएसबी डेज़ी-चेन एक कार्ड से दो सर्वो एम्पलीफायरों को जोड़ती है।

4-अक्षीय प्रणाली के लिए, दो सर्वो कार्ड मुख्य बोर्ड पर स्थापित होते हैं, प्रत्येक कार्ड अपने स्वयं के एफएसएसबी चैनल के माध्यम से 2 अक्षों को संभालता है।FANUC i-सीरीज़ मॉडल A और B मुख्य बोर्ड सिस्टम की अधिकतम अक्ष संख्या तक पहुंचने के लिए कई सर्वो कार्ड को समायोजित करते हैं.

A20B-3300-0033 पहला FSSB चैनल (आमतौर पर अक्ष 1 और 2) संभालता है। यदि आवश्यक हो तो दूसरा कार्ड अगले जोड़े के अक्षों को संभालता है।

अनुप्रयोग परिदृश्य

16i सीएनसी पर सर्वो संचार त्रुटिःएक FANUC 16i मशीनिंग सेंटर दोनों नियंत्रित अक्षों पर एक साथ FSSB संचार अलार्म उत्पन्न करता है।A20B-3300-0033 प्लग-इन सर्वो कार्ड दोष के रूप में पहचाना जाता हैमॉड्यूल को बदलने से एफएसएसबी संचार बहाल हो जाता है और अक्ष अलार्म साफ हो जाते हैं।

18i लेथ सर्वो कार्ड प्रतिस्थापन:FANUC 18i नियंत्रण के साथ एक टर्निंग सेंटर में अक्ष स्थिति त्रुटि विकसित होती है। परीक्षण से पुष्टि होती है कि A20B-3300-0033 असंगत FSSB समय प्रदान कर रहा है।एक प्रतिस्थापन कार्ड दोनों अक्षों पर लगातार सर्वो संचार बहाल करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A20B-3300-0033 मॉडल A और मॉडल B दोनों सीएनसी सीरीज़ के साथ काम करता है?

हाँ. सीएनसी इलेक्ट्रॉनिक्स इस कार्ड की पुष्टि करता है "16i, 18i, 21i मॉडल ए और बी के लिए है. मॉडल ए और मॉडल बी दोनों मुख्य बोर्डों पर प्लग-इन सॉकेट एक ही A20B-3300-0033 स्वीकार करता है. हालांकि,मुख्य बोर्ड ही मॉडल ए और मॉडल बी के बीच भिन्न होता है, लेकिन इसे केवल संगत मुख्य बोर्ड पीढ़ी में स्थापित करें।

Q2: FSSB के माध्यम से A20B-3300-0033 से कौन से सर्वो एम्पलीफायर प्रकार कनेक्ट होते हैं?

एफएसएसबी इंटरफेस एफएएनयूसी के अल्फा-आई और बीटा-आई श्रृंखला के सर्वो एम्पलीफायर मॉड्यूल से जुड़ता है जिसमें एक एफएसएसबी ऑप्टिकल फाइबर इनपुट पोर्ट शामिल है।पुराने एनालॉग (टाइप-ए या टाइप-बी) सर्वो एम्पलीफायर एफएसएसबी के साथ संगत नहीं हैं. स्थापित सर्वो एम्पलीफायरों के साथ संवाद करने के लिए इस सर्वो कार्ड की उम्मीद करने से पहले एफएसएसबी कनेक्टर्स की पुष्टि करें।

प्रश्न 3: क्या A20B-3300-0033 का उपयोग अतिरिक्त सर्वो कार्ड के बिना 2-अक्ष वाले लात के लिए अकेले किया जा सकता है?

हाँ. एक 2-अक्षीय सीएनसी लेथ (एक्स और जेड अक्ष) को दोनों अक्षों को नियंत्रित करने के लिए केवल एक A20B-3300-0033 की आवश्यकता होती है।कार्ड का एफएसएसबी चैनल दो सर्वो एम्पलीफायरों से कनेक्ट होता है जो एक डेज़ी-चेन व्यवस्था में होता है FSSB सिग्नल कार्ड से पहले एम्पलीफायर तक जाता है और दूसरे में जारी रहता हैएक कार्ड एक मानक 2-अक्षीय मशीन के पूर्ण अक्ष विन्यास के लिए पर्याप्त है।

Q4: A20B-3300-0033 के लिए कौन से सीएनसी पैरामीटर प्रासंगिक हैं?

सीएनसी में एफएसएसबी से संबंधित मापदंड एफएसएसबी श्रृंखला पर प्रत्येक सर्वो एम्पलीफायर के नोड पते, एफएसएसबी चैनल प्रति जुड़े एम्पलीफायरों की संख्या और एफएसएसबी संचार चक्र समय को परिभाषित करते हैं।इन मापदंडों सीएनसी के SRAM में रखा जाता है और A20B-3300-0033 कार्ड को बदलने से प्रभावित नहीं कर रहे हैंप्रतिस्थापन कार्ड लगाने के बाद, सीएनसी को मौजूदा मापदंडों का उपयोग करके स्वचालित रूप से एफएसएसबी संचार को फिर से स्थापित करना चाहिए।

Q5: क्या A20B-3300-0033 A20B-3300-0030 या अन्य पास के भाग संख्याओं के समान है?

A20B-3300-003x रेंज में आसन्न भाग संख्याएं अलग-अलग अक्ष संख्याओं या इंटरफ़ेस प्रकारों के साथ अलग-अलग बोर्ड हैं।A20B-3300-0030 एक अलग अक्ष कार्ड हो सकता है (एक अलग अक्ष गणना या प्रणाली पीढ़ी के लिए एक FSSB सर्वो नियंत्रक के रूप में पिछले दस्तावेज में पुष्टि की). प्रत्येक भाग संख्या एक विशिष्ट अनुप्रयोग की सेवा करती है. लक्ष्य प्रणाली के आवश्यक कार्ड विनिर्देश की पुष्टि किए बिना आसन्न भाग संख्याओं का विकल्प न लें.
