सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-3300-0340 |

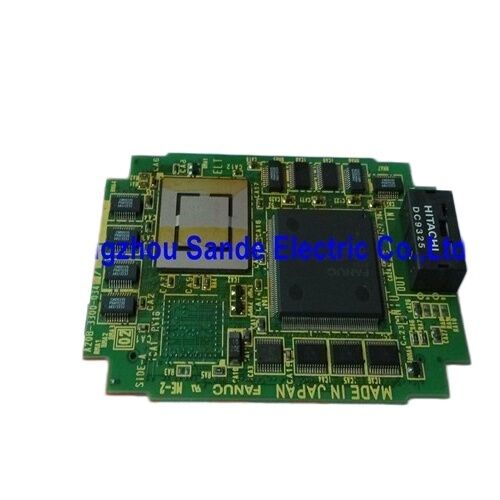

A20B-3300-0340 एक कॉम्पैक्ट प्लग-इन पीसी कार्ड है जो FANUC i-Series CNC नियंत्रण इकाई के भीतर तीन अलग-अलग कार्य करता है:
एलसीडी डिस्प्ले ड्राइव:कार्ड सीएनसी के 7.2-इंच एलसीडी पैनल के लिए वीडियो सिग्नल उत्पन्न करता है - सीएनसी के ऑपरेटर इंटरफ़ेस के लिए डिस्प्ले आउटपुट प्रदान करता है। ऑपरेटर द्वारा स्क्रीन पर देखी जाने वाली सभी दृश्य जानकारी - स्थिति डिस्प्ले, प्रोग्राम सामग्री, पैरामीटर पेज, टूल पथ ग्राफिक्स, अलार्म टेक्स्ट और डायग्नोस्टिक स्क्रीन - A20B-3300-0340 के माध्यम से उत्पन्न होती है।
एमडीआई (मैन्युअल डेटा इनपुट) इंटरफ़ेस:कार्ड एमडीआई कीबोर्ड पैनल में संचार इंटरफ़ेस का प्रबंधन करता है - डेटा दर्ज करने, मोड का चयन करने और सीएनसी स्क्रीन को नेविगेट करने के लिए ऑपरेटर का इनपुट डिवाइस। कार्यशील एमडीआई इंटरफ़ेस के बिना, ऑपरेटर स्थानीय स्तर पर प्रोग्राम दर्ज नहीं कर सकता या पैरामीटर नहीं बदल सकता।
एंबेडेड ईथरनेट:कार्ड एक ईथरनेट पोर्ट प्रदान करता है जो FANUC CNC को प्लांट नेटवर्क से जोड़ता है - RS-232 सीरियल केबलिंग की आवश्यकता के बिना एक नेटवर्क पीसी से DNC (डायरेक्ट न्यूमेरिकल कंट्रोल) प्रोग्राम ट्रांसफर, रिमोट मॉनिटरिंग, डेटा संग्रह और CNC सिस्टम डायग्नोस्टिक्स को सक्षम करता है।
| पैरामीटर | कीमत |
|---|---|
| प्रदर्शन | 7.2 इंच एलसीडी (मोनो या रंग) |
| एमडीआई | एकीकृत एमडीआई पैनल इंटरफ़ेस |
| नेटवर्क | एंबेडेड ईथरनेट पोर्ट |
| संगत सीएनसी | FANUC सीरीज 0i-B, 16i-B, 18i-B, 21i-B |
| बढ़ते | मुख्य सीपीयू मदरबोर्ड में प्लग-इन करें |
| शृंखला | A20B-3300 |
A20B-3300-0340 पर एम्बेडेड ईथरनेट पोर्ट iB श्रृंखला पीढ़ी में एक महत्वपूर्ण प्रगति थी - एक अलग संचार बोर्ड के बिना सीएनसी को सीधे मानक 10/100 ईथरनेट से जोड़ना:
डीएनसी ऑपरेशन:नेटवर्क पर संग्रहीत आंशिक प्रोग्रामों को सीधे सीएनसी की मेमोरी में स्थानांतरित किया जा सकता है या नेटवर्क सर्वर से "ड्रिप-फीड" मोड में चलाया जा सकता है। आंतरिक सीएनसी मेमोरी के लिए बहुत बड़े प्रोग्राम को सीधे नेटवर्क से मशीनीकृत किया जा सकता है।
दूरस्थ निगरानी:ईथरनेट कनेक्शन प्लांट-स्तरीय मॉनिटरिंग सिस्टम को एक केंद्रीकृत पीसी से सीएनसी स्थिति डेटा - अक्ष स्थिति, प्रोग्राम का नाम, अलार्म स्थिति और उत्पादन गणना - पढ़ने में सक्षम बनाता है।
18i-B मशीनिंग केंद्र में प्रदर्शन विफलता:एक FANUC 18i-MB मशीनिंग केंद्र डिस्प्ले आउटपुट खो देता है - सीएनसी चालू होने के बावजूद एलसीडी एक खाली स्क्रीन दिखाता है। A20B-3300-0340 डिस्प्ले कार्ड की पहचान दोष के रूप में की गई है। प्रतिस्थापन डिस्प्ले आउटपुट, एमडीआई कार्यक्षमता और ईथरनेट कनेक्टिविटी को पुनर्स्थापित करता है।
ईथरनेट पोर्ट विफलता:21i-B नियंत्रण अपना नेटवर्क कनेक्शन खो देता है - DNC प्रोग्राम स्थानांतरण विफल हो जाता है। A20B-3300-0340 के ईथरनेट इंटरफ़ेस को दोष के रूप में पहचाना गया है।
Q1: क्या A20B-3300-0340 7.2-इंच मोनो और रंगीन एलसीडी डिस्प्ले दोनों के साथ काम करता है?
हां - A20B-3300-0340 7.2-इंच मोनोक्रोम और रंगीन एलसीडी पैनल दोनों का समर्थन करता है। सीएनसी में फिट किया गया विशिष्ट डिस्प्ले पैनल यह निर्धारित करता है कि आउटपुट मोनो है या रंग - कार्ड स्वयं दोनों पैनल प्रकारों के साथ संगत है। यह मानने से पहले मौजूदा डिस्प्ले पैनल प्रकार को सत्यापित करें कि प्रतिस्थापन कार्ड डिस्प्ले को मोनो से रंग में बदल देगा या इसके विपरीत।
Q2: यदि A20B-3300-0340 विफल हो जाता है तो MDI और नेटवर्क फ़ंक्शंस का क्या होगा?
चूँकि सभी तीन कार्य - डिस्प्ले, एमडीआई और ईथरनेट - A20B-3300-0340 द्वारा नियंत्रित किए जाते हैं, कार्ड की विफलता आमतौर पर तीनों को एक साथ प्रभावित करती है। अनुत्तरदायी एमडीआई कुंजी और खोई हुई नेटवर्क कनेक्टिविटी के साथ संयुक्त एक खाली या जमे हुए डिस्प्ले एक मजबूत नैदानिक संकेतक है कि A20B-3300-0340 दोषपूर्ण घटक है।
Q3: क्या A20B-3300-0340 FANUC 0i-B के साथ-साथ 16i/18i/21i-B के साथ संगत है?
हां - FANUC 0i-B, 16i-B, 18i-B और 21i-B सीएनसी सिस्टम के लिए A20B-3300-0340 की पुष्टि की गई है। ये सिस्टम समान आई-सीरीज़ मॉडल बी नियंत्रण आर्किटेक्चर और मदरबोर्ड प्रारूप को साझा करते हैं, जिससे समान डिस्प्ले कार्ड 7.2-इंच एलसीडी कॉन्फ़िगरेशन में सभी चार प्लेटफार्मों की सेवा कर सकता है।
Q4: A20B-3300-0340 को बदलने के बाद, क्या किसी पुनः कमीशनिंग की आवश्यकता है?
सीएनसी पैरामीटर और पार्ट प्रोग्राम FROM/SRAM मेमोरी मॉड्यूल में संग्रहीत होते हैं - डिस्प्ले कार्ड में नहीं। A20B-3300-0340 को बदलने से संग्रहीत डेटा प्रभावित नहीं होता है। हालाँकि, प्रतिस्थापन के बाद ईथरनेट पोर्ट कॉन्फ़िगरेशन (आईपी पता, होस्ट नाम, एफ़टीपी सेटिंग्स) को फिर से सत्यापित करने की आवश्यकता हो सकती है क्योंकि यह डेटा पिछले कार्ड के कॉन्फ़िगरेशन से जुड़ा हो सकता है। प्रतिस्थापन फिट करने के बाद सीएनसी के ईथरनेट पैरामीटर स्क्रीन से नेटवर्क सेटिंग्स की पुष्टि करें।
Q5: A20B-3300-0340 का कौन सा प्रत्यय संस्करण मौजूद है, और क्या प्रत्यय मायने रखता है?
A20B-3300-0340 में कार्ड के विशिष्ट सॉफ़्टवेयर संशोधन की पहचान करने वाला फर्मवेयर प्रत्यय जैसे /04A (उदाहरण के लिए, A20B-3300-0340/04A) हो सकता है। सुनिश्चित करें कि प्रतिस्थापन कार्ड का प्रत्यय मौजूदा सीएनसी हार्डवेयर संशोधन के साथ मेल खाता है या संगत है। विशिष्ट सीएनसी मॉडल के लिए लागू FANUC रखरखाव मैनुअल सही प्रत्यय संस्करण की पहचान करता है।
