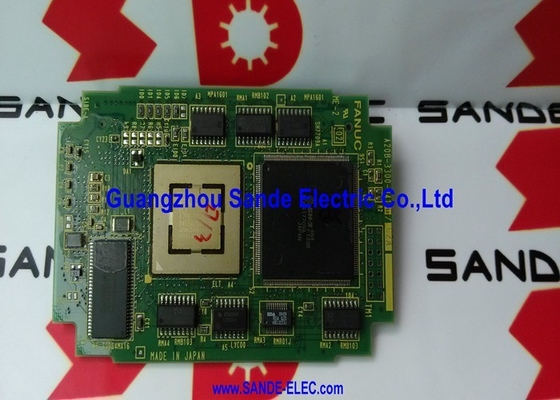

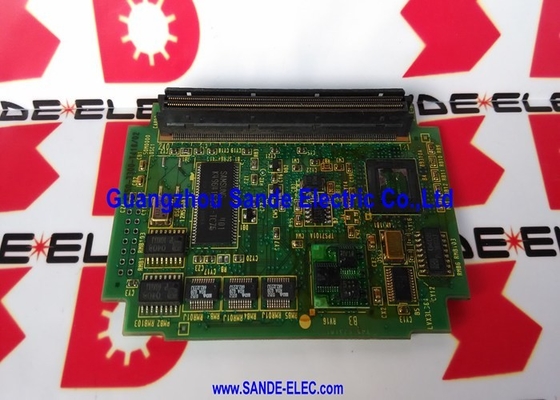

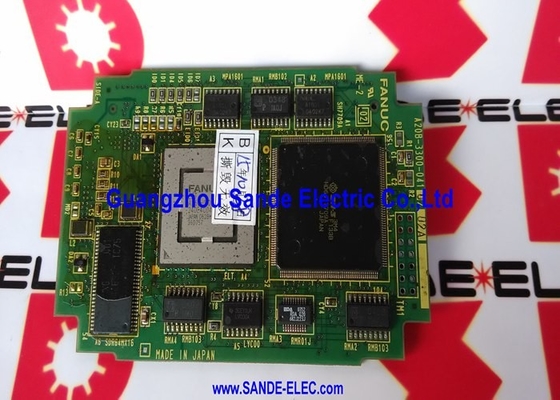

Fanuc सर्किट बोर्ड A20B-3300-0410

A20B-3300-0410∙ FANUC 9-इंच CRT डिस्प्ले कंट्रोल मॉड्यूल ∙ मोनोक्रोम CRT डिस्प्ले / सीएनसी ऑपरेटर इंटरफेस / A20B-3300 सीरीज़

9 इंच का सीआरटी सीएनसी में ऑपरेटर का विंडो

एक मशीनिंग केंद्र या lathe ऑपरेटर और सीएनसी के सॉफ्टवेयर के बीच हर बातचीत डिस्प्ले के माध्यम से गुजरती है। ऑपरेटर वर्तमान अक्ष स्थितियों को पढ़ता है, उपकरण ऑफसेट मान दर्ज करता है,समीक्षाएं अलार्म कोड, प्रोग्राम लाइनों को संपादित करता है, और उनके सामने 9 इंच की स्क्रीन के माध्यम से सीएनसी के मेनू सिस्टम में नेविगेट करता है।ऑपरेटर की सीएनसी के साथ बातचीत करने की क्षमता गंभीर रूप से खतरे में है.

A20B-3300-0410 वह मॉड्यूल है जो इस डिस्प्ले को चलाता है।यह सीएनसी के मुख्य प्रोसेसर से डिस्प्ले डेटा प्राप्त करता है और इसे एनालॉग वीडियो सिग्नल में परिवर्तित करता है जो 9 इंच के सीआरटी को चलाता है, तीव्रता संकेत (मोनोक्रोम सीआरटी के लिए, एक एकल चमक चैनल), और सिंक्रनाइज़ेशन पल्स जो इलेक्ट्रॉन बीम को छवि सामग्री के साथ सिंक्रनाइज़ करते हैं।

मुख्य उत्पाद जानकारी

सीआरटी डिस्प्ले कंट्रोल मॉड्यूल कैसे काम करता है

सीएनसी का मुख्य प्रोसेसर वर्णों और ग्राफिक्स डेटा की धारा के रूप में डिस्प्ले सामग्री उत्पन्न करता है, पाठ, संख्याएं और सरल ग्राफिक्स तत्व जो सीएनसी की स्क्रीन बनाते हैं।यह डेटा A20B-3300-0410 डिस्प्ले मॉड्यूल में जाता है, जो रूपांतरण के कई चरणों को पूरा करता हैः

अक्षर प्रतिपादनःमॉड्यूल सीएनसी से वर्ण कोड डेटा पढ़ता है और इसे सीआरटी पर पहचानने योग्य अल्फ़ान्यूमेरिक वर्णों को आकर्षित करने के लिए आवश्यक पिक्सेल पैटर्न में परिवर्तित करता है।FANUC सीएनसी डिस्प्ले एक परिभाषित वर्ण सेट का उपयोग करते हैं ️ मॉड्यूल की फ़ॉन्ट मेमोरी प्रत्येक वर्ण के लिए पिक्सेल पैटर्न रखती है.

सिंक समयःमॉड्यूल क्षैतिज और ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत उत्पन्न करता है जो सीआरटी के इलेक्ट्रॉन बीम रास्टर स्कैन को नियंत्रित करते हैं। सिंक्रनाइज़ेशन समय को सीआरटी मॉनिटर के विक्षेपण आवृत्ति से सटीक रूप से मेल खाना चाहिए।गलत समय से छवि रोल हो जाती है, हिलाओ, या दिखाई नहीं देते।

तीव्रता मॉड्यूलेशनःजैसे-जैसे इलेक्ट्रॉन बीम स्क्रीन को झांकता है, मॉड्यूल इसकी तीव्रता को इस आधार पर मॉड्यूल करता है कि वर्तमान बीम की स्थिति को जलाया जाना चाहिए या अंधेरा।यह मोनोक्रोम सीएनसी सीआरटी डिस्प्ले की विशेषता अंधेरे पृष्ठभूमि पर सफेद या हरे रंग के फॉस्फर वर्णों का उत्पादन करता है.

जब A20B-3300-0410 विफल हो जाता है, तो सीआरटी खाली हो जाता है या एक भ्रष्ट, अस्थिर छवि प्रदर्शित करता है, जबकि सीएनसी के मशीनिंग कार्यों को प्रभावित नहीं किया जाता है।

अनुप्रयोग परिदृश्य

सीएनसी डिस्प्ले विफलताःएक FANUC सीएनसी मशीनिंग सेंटर सामान्य रूप से चालू होता है और काम करता है, एक्सिस पोजीशन अपडेट होता है, प्रोग्राम चलता है, और अलार्म साफ होते हैं, लेकिन 9 इंच का डिस्प्ले कोई सामग्री नहीं दिखाता है।सीआरटी मॉनिटर हार्डवेयर का परीक्षण किया जाता है और बरकरार पाया जाता है. A20B-3300-0410 प्रदर्शन नियंत्रण मॉड्यूल दोष के रूप में पहचाना जाता है. प्रतिस्थापन ऑपरेटर प्रदर्शन को बहाल करता है.

आंशिक प्रदर्शन भ्रष्टःFANUC सीएनसी टर्न पर 9 इंच का सीआरटी आंशिक डिस्प्ले सामग्री दिखाता है कुछ वर्ण सही दिखाई देते हैं लेकिन अन्य गायब या दूषित हैं।दोष A20B-3300-0410 मॉड्यूल के वर्ण पीढ़ी सर्किट के लिए पता लगाया जाता है. प्रतिस्थापन पूर्ण, साफ डिस्प्ले को बहाल करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A20B-3300-0410 9 इंच CRT के बजाय 14 इंच CRT या LCD चला सकता है?

A20B-3300-0410 को 9 इंच के CRT के डिफ्लेक्शन ज्यामिति और सिंक्रनाइज़ेशन टाइमिंग आवश्यकताओं के लिए कैलिब्रेट किया गया है। 14 इंच के CRT में अलग-अलग डिफ्लेक्शन और टाइमिंग आवश्यकताएं होती हैं।छवि ज्यामिति गलत होगीएलसीडी मॉनिटरों के लिए डिजिटल या वीजीए प्रारूप के वीडियो सिग्नल की आवश्यकता होती है, न कि ए20बी-3300-0410 द्वारा उत्पन्न एनालॉग सीआरटी ड्राइव सिग्नल।उपयुक्त 14-इंच डिस्प्ले मॉड्यूल का उपयोग करेंएलसीडी प्रतिस्थापन के लिए, एक उपयुक्त सीआरटी-एलसीडी कनवर्टर या डिस्प्ले retrofit की आवश्यकता होती है।

Q2: डिस्प्ले मॉड्यूल की विफलता विफल CRT ट्यूब से कैसे भिन्न होती है?

सीआरटी ट्यूब की विफलता प्रगतिशील होती है, धीरे-धीरे धुंधलापन, फोकस का नुकसान, कम चमक, या एक उज्ज्वल क्षैतिज रेखा होती है क्योंकि ऊर्ध्वाधर विचलन विफल हो जाता है।डिस्प्ले मॉड्यूल की विफलता आम तौर पर अचानक होती है, छवि पूरी तरह से गायब हो जाती है या धीरे-धीरे बिगड़ने के बिना तुरंत खराब हो जाती हैएक ज्ञात-अच्छे डिस्प्ले मॉड्यूल (या एक ही सिग्नल आउटपुट पर एक ज्ञात-अच्छे सीआरटी ट्यूब) को बदलकर परीक्षण करने से दोष को एक घटक में अलग किया जाता है।

Q3: क्या A20B-3300-0410 को बदलने के लिए सीएनसी पैरामीटर समायोजन की आवश्यकता होती है?

नहीं. डिस्प्ले मॉड्यूल एक हार्डवेयर घटक है यह सीएनसी मापदंडों स्टोर नहीं करता है या सॉफ्टवेयर विन्यास की आवश्यकता नहीं है.सीएनसी मॉड्यूल में अपने प्रदर्शन सामग्री लोड करता है और ऑपरेटर प्रदर्शन तुरंत बहाल करना चाहिएकोई पैरामीटर परिवर्तन या सॉफ्टवेयर विन्यास चरणों की आवश्यकता नहीं है।

प्रश्न 4: क्या 9 इंच के सीआरटी से फ्लैट-पैनल एलसीडी डिस्प्ले में अपग्रेड करना संभव है?

FANUC सीएनसी प्रणालियों के लिए एलसीडी retrofit समाधान एक आधुनिक फ्लैट-पैनल डिस्प्ले के साथ 9-इंच सीआरटी की जगह लेते हैं। इस तरह के retrofits आमतौर पर सीएनसी के वीडियो आउटपुट सिग्नल से मेल खाने वाले एक संगत एलसीडी पैनल का उपयोग करते हैं,अक्सर एक वीडियो प्रारूप कनवर्टर के साथ संयुक्तA20B-3300-0410 मॉड्यूल सिस्टम में रह सकता है ताकि वीडियो सिग्नल उत्पन्न हो सके जिसे एलसीडी रिट्रोफिट का कनवर्टर स्वीकार करता है या रिट्रोफिट में एक पूर्ण डिस्प्ले इंटरफेस प्रतिस्थापन शामिल हो सकता है।एक विशिष्ट सीएनसी मॉडल के लिए सही एलसीडी retrofit दृष्टिकोण के लिए एक योग्य FANUC सीएनसी सेवा प्रदाता से परामर्श करें.

Q5: A20B-3300-0410 और सीएनसी के ग्राफिक्स विकल्प के बीच क्या संबंध है?

A20B-3300-0410 मानक ऑपरेटर डिस्प्ले को संचालित करता है, जो पैरामीटर प्रविष्टि, कार्यक्रम संपादन और अलार्म डिस्प्ले के लिए सीएनसी की वर्ण-आधारित स्क्रीन है।FANUC सीएनसी प्रणाली वैकल्पिक रूप से एक अलग ग्राफिक्स समारोह है कि उपकरण पथ ग्राफिक्स प्रदर्शित करता है उत्पन्न कर सकते हैंग्राफिक्स फंक्शन मानक डिस्प्ले मॉड्यूल के अतिरिक्त एक अलग ग्राफिक्स मॉड्यूल (जैसे रंग ग्राफिक्स विकल्प) का उपयोग कर सकता है।A20B-3300-0410 ड्राइव करता है मानक डिस्प्ले चाहे ग्राफिक्स विकल्प स्थापित है या नहीं.
