| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0472 |
FANUC सीरीज 30i FANUC के आई-जेनरेशन सीएनसी उत्पाद परिवार में शीर्ष पर है - सबसे अधिक मांग वाले मशीनिंग अनुप्रयोगों के लिए बनाया गया एक मंच। जबकि 0i-D मानक मशीन टूल्स को संभालता है और 31i/32i मध्यम जटिल मल्टी-एक्सिस मशीनों को संभालता है, 30i को इसके लिए डिज़ाइन किया गया है:
अधिकतम अक्ष गणना:10 नियंत्रण पथों में 40 नियंत्रित अक्ष तक - पूरी तरह से स्वचालित लचीली विनिर्माण कोशिकाओं, मल्टी-स्पिंडल ट्रांसफर लाइनों और समानांतर-प्रसंस्करण यौगिक मशीनों को सक्षम करना।
उच्च गति से काटना:एआई कंटूर कंट्रोल II (एआईसीसी II), नैनो इंटरपोलेशन, और एचआरवी4 हाई-रिस्पॉन्स करंट कंट्रोल हाई-स्पीड डाई और मोल्ड मशीनिंग का समर्थन करने के लिए संयोजित होते हैं और
एयरोस्पेस घटक उस गति से समोच्च हो रहा है जो निम्न-विनिर्देश सीएनसी पर निम्नलिखित त्रुटियों का कारण बन सकता है।
कंपाउंड मशीन क्षमता:एक साथ मिल-टर्न ऑपरेशंस, सिंक्रोनाइज्ड मल्टी-स्पिंडल टर्निंग और इंटर-पाथ समन्वय एक एकल 30i सीएनसी को बदलने की अनुमति देता है जिसे पहले दो या दो से अधिक अलग-अलग सीएनसी की आवश्यकता होती थी।

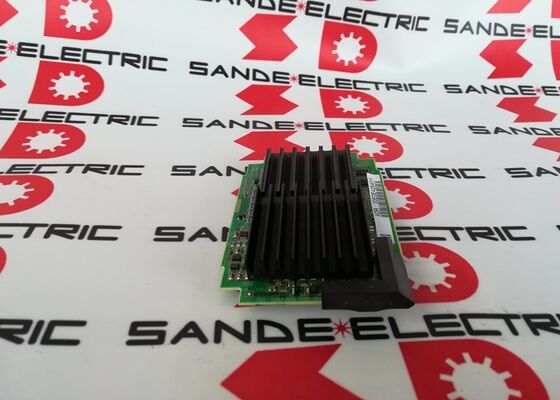

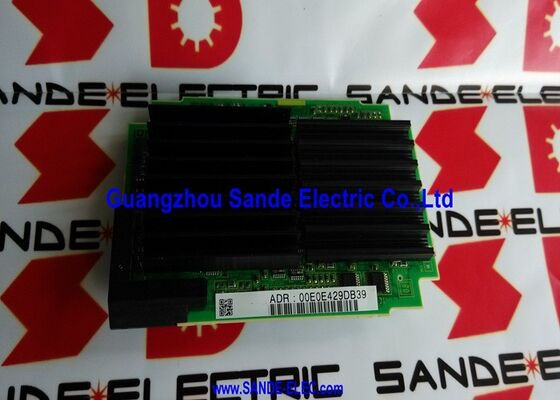

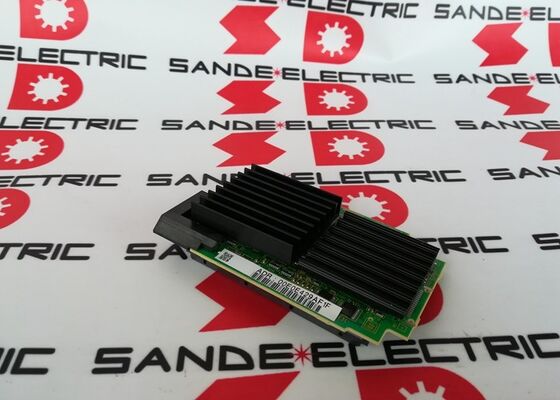

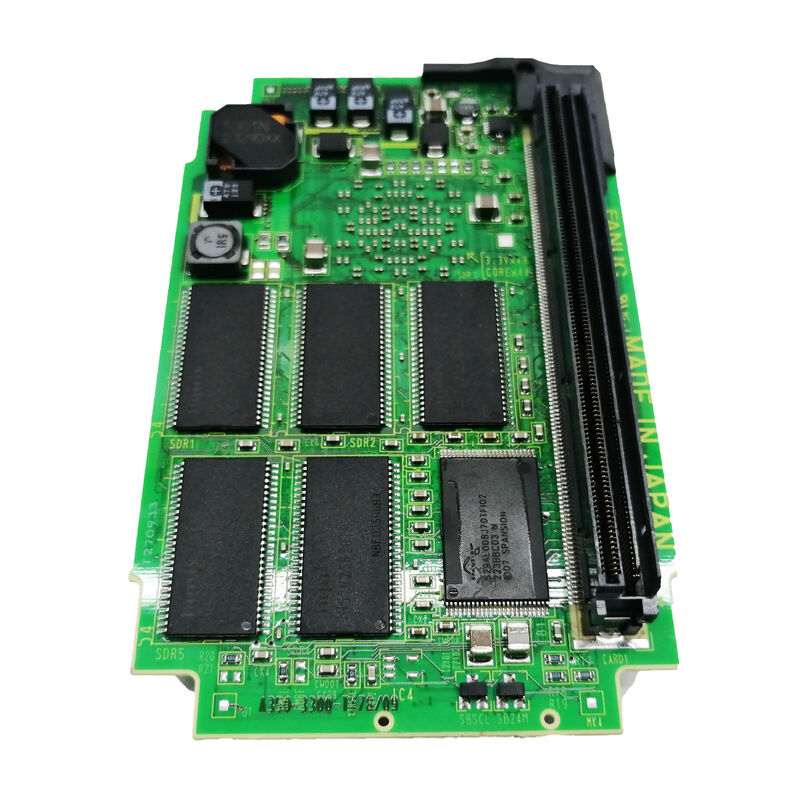

A20B-3300-0472 सीपीयू मॉड्यूल है जो इस प्लेटफ़ॉर्म को शक्ति प्रदान करता है - 30i के मुख्य सीपीयू बोर्ड पर स्थापित प्रोसेसर कार्ड जो सीएनसी के वास्तविक समय नियंत्रण कार्यक्रम को निष्पादित करता है।
| पैरामीटर | कीमत |
|---|---|
| सीपीयू मॉड्यूल प्रकार | ए6 |
| याद | 128एमबी एसडीआरएएम |
| सीएनसी प्रणाली | FANUC सीरीज 30i |
| इंस्टालेशन | प्लग-इन कार्ड (मुख्य सीपीयू बोर्ड) |
| शृंखला | A20B-3300 |
A20B-3300-0472 पर 128MB SDRAM 30i के वास्तविक समय प्रसंस्करण वातावरण के लिए उपलब्ध कार्यशील मेमोरी है। 40-अक्ष, 10-पथ कॉन्फ़िगरेशन में, सीएनसी को एक साथ बनाए रखना होगा:
पिछली सीएनसी पीढ़ियों की तुलना में 128एमबी पर्याप्त कार्यशील मेमोरी आवंटन का प्रतिनिधित्व करता है। पर्याप्त कार्यशील मेमोरी के बिना, 30i की लुक-फ़ॉरवर्ड बफ़रिंग बाधित होगी - अधिकतम फ़ीडरेट को सीमित करना जिस पर सीएनसी बिना मंदी के जटिल समोच्च टूल पथ निष्पादित कर सकता है।
30i सीएनसी सीपीयू मॉड्यूल दोष:एक FANUC 30i मशीनिंग केंद्र सीपीयू कार्ड की ओर इशारा करते हुए सिस्टम अलार्म कोड विकसित करता है। सभी अक्ष कार्य बाधित हैं। यह पुष्टि करने के बाद कि मुख्य बोर्ड, मेमोरी मॉड्यूल और बिजली आपूर्ति बरकरार है, A20B-3300-0472 को बदल दिया गया है। सीएनसी सामान्य संचालन फिर से शुरू कर देती है।
रोबोट नियंत्रक सीपीयू मॉड्यूल:A20B-3300-0472 FANUC रोबोट नियंत्रकों की भी सेवा देता है जो समान मुख्य बोर्ड हार्डवेयर का उपयोग करते हैं। प्रतिस्थापन से पहले "मेमोरी मॉड्यूल में संग्रहीत फैनुक रोबोट डेटा" का बैकअप लेने का नोट रोबोट नियंत्रक अनुप्रयोगों के साथ-साथ सीएनसी अनुप्रयोगों पर भी लागू होता है।
Q1: क्या A20B-3300-0472 में कोई सीएनसी-विशिष्ट सॉफ़्टवेयर शामिल है?
नहीं, सीएनसी सिस्टम सॉफ़्टवेयर को FROM मॉड्यूल में संग्रहीत किया जाता है - अलग प्लग-इन आइटम। A20B-3300-0472 केवल प्रोसेसिंग हार्डवेयर है: इसका SDRAM वर्किंग मेमोरी है जिसे CPU रनटाइम पर उपयोग करता है, न कि लगातार स्टोरेज के लिए। A20B-3300-0472 को बदलने से FROM सामग्री या SRAM-संग्रहीत पैरामीटर प्रभावित नहीं होते हैं, बशर्ते वे मॉड्यूल बरकरार रहें।
Q2: 30i सिस्टम में A20B-3300-0472 को बदलने से पहले कौन सा डेटा बैकअप आवश्यक है?
सभी सक्रिय नियंत्रण पथों के लिए सभी पैरामीटर डेटा और प्रोग्राम डेटा का बैकअप लें - मल्टी-पाथ 30i सिस्टम में, इसका मतलब है कि प्रत्येक पथ के लिए पैरामीटर और प्रोग्राम का अलग-अलग बैकअप लिया जाता है। सभी टूल डेटा, कार्य समन्वय डेटा और पीएमसी सीढ़ी और डेटा का भी बैकअप लें। किसी रोबोट एप्लिकेशन में, सभी रोबोट प्रोग्राम और सिस्टम वेरिएबल का बैकअप लें। किसी भी बोर्ड को संभालने से पहले बैकअप करें।
Q3: प्रदर्शन के मामले में A20B-3300-0472 (A6 प्रकार) की तुलना A20B-3300-0475 (A3 प्रकार) से कैसे की जाती है?
दोनों A20B-3300 परिवार में 128MB DRAM CPU मॉड्यूल हैं, लेकिन विभिन्न सीएनसी पीढ़ियों और मुख्य बोर्ड प्रकारों के लिए:
A6 प्रकार अधिक अक्ष गणना, अधिक नियंत्रण पथ और अधिक मांग वाली वास्तविक समय प्रसंस्करण आवश्यकताओं के साथ उच्च-प्रदर्शन वाले सीएनसी प्लेटफ़ॉर्म को लक्षित करता है। वे विनिमेय नहीं हैं.
Q4: यदि A20B-3300-0472 पर 128MB SDRAM आंशिक रूप से विफल हो जाए तो क्या होगा?
आंशिक मेमोरी विफलता - जहां कुछ मेमोरी सेल दोषपूर्ण हैं लेकिन मॉड्यूल अभी भी आंशिक रूप से प्रारंभ होता है - आम तौर पर रुक-रुक कर सिस्टम अलार्म, अस्पष्टीकृत सीएनसी रीसेट, या दूषित डिस्प्ले सामग्री के रूप में प्रकट होता है। ये लक्षण अन्य दोषों से मिलते जुलते हो सकते हैं। एक पूर्ण, लगातार मेमोरी विफलता के कारण सीएनसी अपने पावर-ऑन स्व-परीक्षण में विफल हो जाती है और सामान्य स्टार्टअप को रोकती है। दोनों ही मामलों में, A20B-3300-0472 को बदलने से मेमोरी दोष हल हो जाता है।
Q5: क्या स्थापना से पहले A20B-3300-0472 का परीक्षण किया जा सकता है?
A20B-3300-0472 को कार्य करने के लिए होस्ट मुख्य बोर्ड की आवश्यकता होती है - इसे अलग से परीक्षण नहीं किया जा सकता है। पारंपरिक दृष्टिकोण सीएनसी में प्रतिस्थापन मॉड्यूल स्थापित करना, पावर अप करना, बूट अनुक्रम का निरीक्षण करना और यह पुष्टि करना है कि सिस्टम सामान्य ऑपरेटिंग स्थिति तक पहुंच गया है। एक मॉड्यूल जिसके दोषपूर्ण होने का संदेह है (किसी ज्ञात-खराब स्रोत से) यदि कोई उपलब्ध है तो उसे कार्यशील 30i सिस्टम में प्रतिस्थापित करके परीक्षण किया जा सकता है।
