| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-8100-0821 |

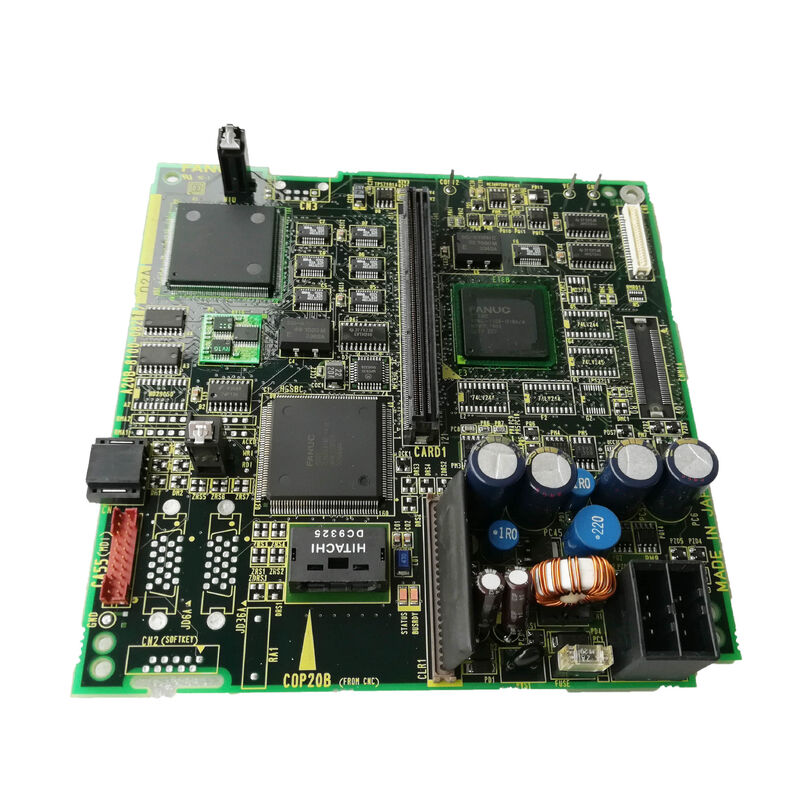

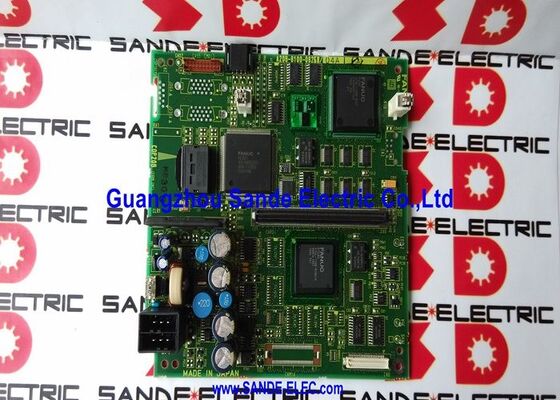

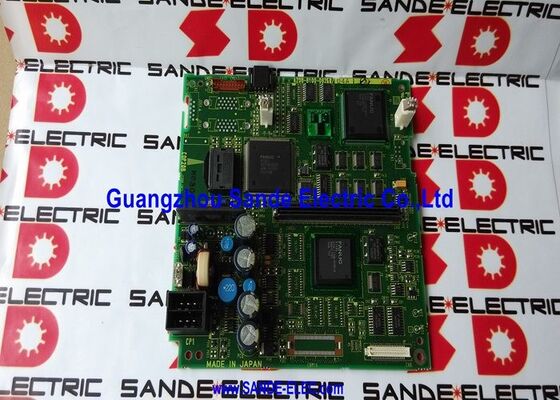

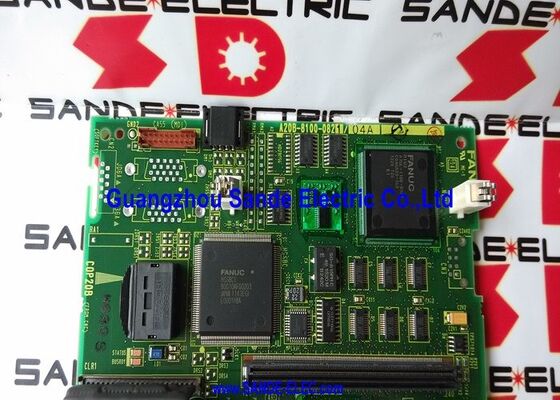

FANUC सीरीज 0i-B सीएनसी का ऑपरेटर इंटरफेस एक अलग एलसीडी/एमडीआई यूनिट है जो सीएनसी की मुख्य नियंत्रण इकाई से जुड़ी एक संयुक्त डिस्प्ले और कीबोर्ड असेंबली है।एलसीडी पैनल ऑपरेटर के इंटरफ़ेस को दर्शाता है: धुरी की स्थिति, कार्यक्रम सामग्री, अलार्म संदेश, उपकरण ऑफसेट, और सभी सीएनसी स्क्रीन।
सीएनसी के वीडियो सिग्नल और भौतिक एलसीडी पैनल के बीच, A20B-8100-0821 डिजिटल एलसीडी ड्राइवर पीसीबी महत्वपूर्ण रूपांतरण करता है। यह सीएनसी से डिजिटल डिस्प्ले डेटा प्राप्त करता है,इसे एलसीडी पैनल द्वारा आवश्यक विशिष्ट समय संकेत और वोल्टेज स्तरों में परिवर्तित करता है, और एक पठनीय, सही रूप से स्वरूपित प्रदर्शन छवि उत्पन्न करने के लिए पैनल के पिक्सेल सरणी और बैकलाइट नियंत्रण को चलाता है।
A20B-8100-0821 के सही ढंग से काम करने के बिना, एलसीडी पैनल गलत या कोई ड्राइव सिग्नल प्राप्त नहीं करता है, जिसके परिणामस्वरूप एक खाली डिस्प्ले, क्षतिग्रस्त छवि या झिलमिलाहट स्क्रीन होती है।
| पैरामीटर | मूल्य |
|---|---|
| सीएनसी प्रणाली | FANUC 0i-B (F0i-B), 0i-A |
| एलसीडी संगत | 8.4 इंच और 9.5 इंच |
| इकाई का प्रकार | अलग एलसीडी/एमडीआई इकाई |
| बोर्ड का प्रकार | डिजिटल एलसीडी ड्राइवर पीसीबी |
| श्रृंखला | A20B-8100 |
A20B-8100-0821 0i-B LCD/MDI यूनिट रेंज के भीतर 8.4 इंच और 9.5 इंच दोनों एलसीडी पैनलों का समर्थन करता है।दो आकार 0i-B पीढ़ी में मशीन उपकरण निर्माताओं द्वारा इस्तेमाल किया विभिन्न भौतिक एलसीडी पैनल विकल्प का प्रतिनिधित्व करते हैं:
8.4 इंच का एलसीडी:छोटे 0i-B सीएनसी ऑपरेटर पैनलों में प्रयोग किया जाने वाला कॉम्पैक्ट डिस्प्ले आकार ️ टर्निंग सेंटर और छोटे मशीनिंग सेंटरों के लिए अंतरिक्ष-कुशल जहां ऑपरेटर पैनल अचल संपत्ति सीमित है।
9.5 इंच का एलसीडीःथोड़ा बड़ा पैनल अधिक पठनीय प्रदर्शन क्षेत्र प्रदान करता है ️ 0i-B प्रणालियों में उपयोग किया जाता है जहां एक बड़ा ऑपरेटर पैनल निर्दिष्ट किया गया था।
ड्राइवर बोर्ड के टाइमिंग पैरामीटर और सिग्नल स्तर दोनों स्क्रीन आकारों का समर्थन करते हैं, जिससे A20B-8100-0821 किसी भी डिस्प्ले आकार के साथ 0i-B सिस्टम के लिए सही प्रतिस्थापन बन जाता है।आदेश देने से पहले मौजूदा इकाई से भौतिक पैनल आकार की पुष्टि करें.
0i-B डिस्प्ले विफलताःएक FANUC 0i-B सीएनसी लेथ ऑपरेटर पैनल पर एक रिक्त डिस्प्ले दिखाता है। सीएनसी सामान्य रूप से कार्यक्रम निष्पादित करना जारी रखता है।जांच से यह पुष्टि हुई है कि एलसीडी पैनल और बैकलाइट बाहरी संकेत के साथ परीक्षण के दौरान काम कर रहे हैं. एलसीडी/एमडीआई इकाई के अंदर A20B-8100-0821 एलसीडी ड्राइवर बोर्ड को दोष के रूप में पहचाना गया है। प्रतिस्थापन ऑपरेटर डिस्प्ले को बहाल करता है।
0i-B मशीनिंग केंद्र पर प्रदर्शन भ्रष्टाचारः0i-B मशीनिंग सेंटर के 8.4 इंच के एलसीडी में विकृत वर्ण या एक झिलमिलाहट छवि दिखाई देती है जो मशीन कंपन के साथ बदलती है। A20B-8100-0821 में एक अंतराल संकेत दोष विकसित होता है।प्रतिस्थापन प्रदर्शन भ्रष्टाचार को हल करता है.
प्रश्न 1: क्या A20B-8100-0821 0i-A और 0i-B दोनों प्रणालियों के साथ संगत है?
सीएनसी टूल्स एलएलसी ने पुष्टि की है कि ए20बी-8100-0821 "0i-A, 0i-B नियंत्रणों के लिए है।" 0i-A और 0i-B दोनों पीढ़ियों ने 8.4 इंच और 9.5 इंच के डिस्प्ले के साथ समान अलग एलसीडी / एमडीआई इकाई वास्तुकला का उपयोग किया।आदेश देने से पहले लागू सीएनसी के लिए स्पेयर पार्ट्स दस्तावेज के साथ विशिष्ट एलसीडी/एमडीआई इकाई के भाग संख्या की पुष्टि करें.
Q2: डिजिटल एलसीडी ड्राइवर पीसीबी और एनालॉग एलसीडी ड्राइवर के बीच अंतर क्या है?
एक डिजिटल एलसीडी ड्राइवर एलसीडी पैनल के मूल डिजिटल इंटरफ़ेस से मेल खाने वाले असतत डिजिटल संकेतों के रूप में डिस्प्ले डेटा भेजता है। एक एनालॉग ड्राइवर वीडियो डेटा को एक निरंतर एनालॉग संकेत में परिवर्तित करता है।आधुनिक एलसीडी पैनलों में बेहतर छवि गुणवत्ता और शोर प्रतिरोध के लिए डिजिटल इंटरफेस का उपयोग किया जाता हैA20B-8100-0821 डिजिटल प्रकार है जो 0i-B युग के FANUC सीएनसी डिस्प्ले इकाइयों में प्रयुक्त एलसीडी प्रौद्योगिकी के लिए उपयुक्त है।
Q3: क्या एक विफल A20B-8100-0821 एलसीडी पैनल को नुकसान पहुंचा सकता है?
ड्राइवर पीसीबी की विफलता एलसीडी पैनल के इनपुट कनेक्टर्स पर असामान्य वोल्टेज स्तर या टाइमिंग सिग्नल का उत्पादन कर सकती है।एक विफल ड्राइवर बोर्ड एलसीडी पैनल को स्थायी रूप से क्षतिग्रस्त किए बिना डिस्प्ले को खाली या खराब सामग्री दिखाने का कारण बनता हैहालांकि, एक शॉर्टकट ड्राइवर घटक से निरंतर गलत वोल्टेज स्तर एलसीडी पैनल पर तनाव पैदा कर सकता है।एक प्रतिस्थापन ड्राइवर बोर्ड को स्थापित करने के बाद एलसीडी पैनल को नेत्रहीन निरीक्षण करें.
प्रश्न 4: क्या A20B-8100-0821 को बदलने के लिए किसी भी सीएनसी पैरामीटर परिवर्तन की आवश्यकता है?
नहीं. एलसीडी ड्राइवर पीसीबी एक हार्डवेयर डिस्प्ले इंटरफ़ेस है यह सीएनसी पैरामीटर नहीं ले जाता है। प्रतिस्थापन ए 20 बी 8100-0821 को फिट करने और एलसीडी / एमडीआई इकाई को फिर से जोड़ने के बाद,सीएनसी किसी भी पैरामीटर संशोधन के बिना पावर-अप पर तुरंत एक सही प्रदर्शन का उत्पादन करना चाहिए. यदि डिस्प्ले सामग्री को बदलने के बाद गलत तरीके से संरेखित या स्वरूपित किया गया है, तो सत्यापित करें कि सीएनसी का डिस्प्ले प्रकार पैरामीटर स्थापित एलसीडी पैनल आकार (8.4 इंच या 9.5 इंच) से मेल खाता है।
Q5: एलसीडी/एमडीआई इकाई को सीएनसी मुख्य इकाई से जोड़ने वाला सिग्नल केबल क्या है?
अलग एलसीडी/एमडीआई इकाई एक समर्पित डिस्प्ले सिग्नल केबल के माध्यम से सीएनसी के मुख्य बोर्ड से जुड़ी होती है। यह केबल डिजिटल डिस्प्ले डेटा (एलवीडीएस या इसी तरह के डिजिटल प्रारूप में वीडियो सिग्नल),एलसीडी/एमडीआई इकाई के लिए बिजली आपूर्ति रेलकेबल का प्रकार और कनेक्टर FANUC श्रृंखला 0i-B कनेक्शन मैनुअल में परिभाषित हैं।डिस्प्ले दोषों की जांच करते समय केबल की स्थिति की जांच की जानी चाहिए ∙ क्षतिग्रस्त या खराब कनेक्टेड सिग्नल केबल विफल A20B-8100-0821 बोर्ड के समान लक्षण पैदा कर सकता है.
