| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-8100-0962 |
FANUC सीएनसी ऑपरेटर इंटरफ़ेस में एलसीडी पैनल को एक दृश्य छवि बनाने के लिए दो चीजों की आवश्यकता होती है: सीएनसी से वीडियो सिग्नल (जो परिभाषित करता है कि क्या प्रदर्शित करना है) और पैनल के पीछे बैकलाइट (जो प्रकाश प्रदान करता है जो छवि को ऑपरेटर को दृश्यमान बनाता है)।
वीडियो सिग्नल सीएनसी के डिस्प्ले कंट्रोलर बोर्ड से आता है। बैकलाइट पावर इन्वर्टर कार्ड से आती है।

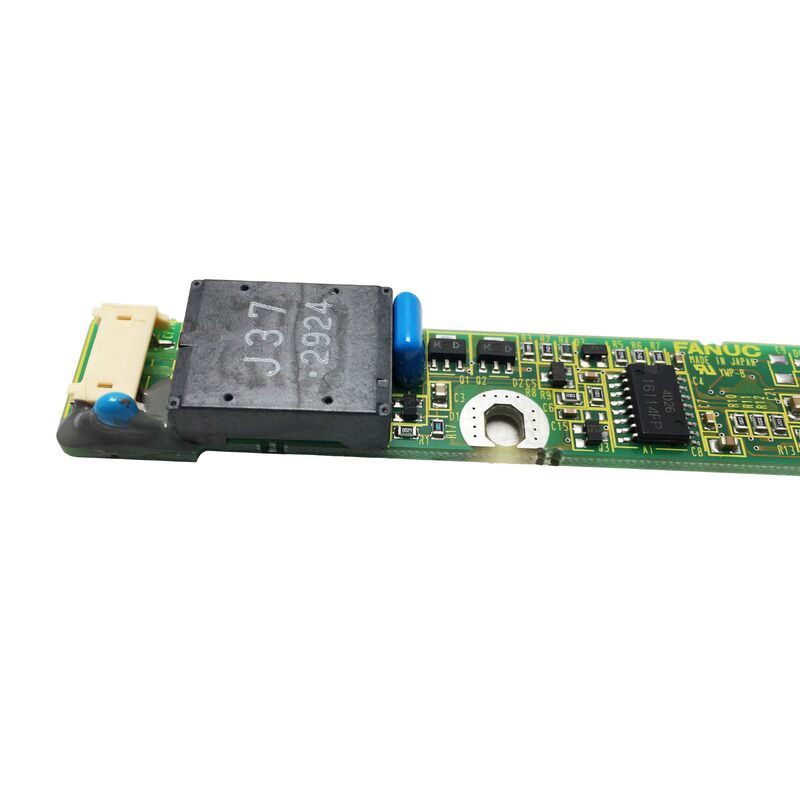

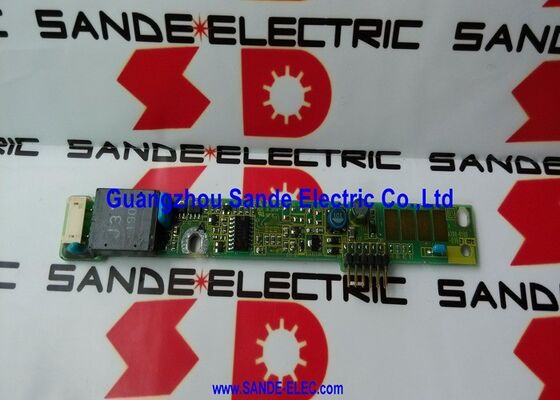

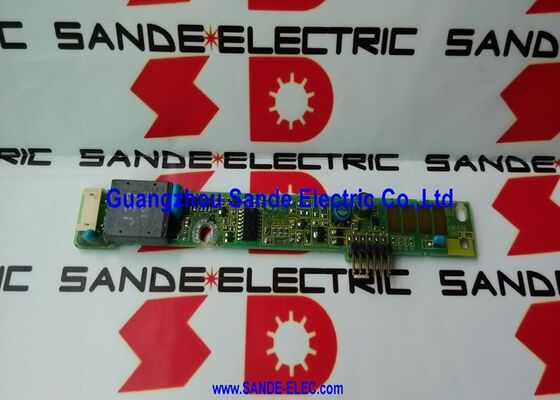

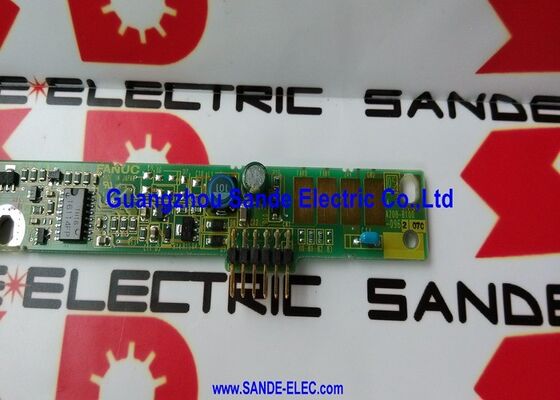

FANUC सीएनसी उस युग में प्रदर्शित होता है जब A20B-8100-0962 को CCFL (कोल्ड कैथोड फ्लोरोसेंट लैंप) बैकलाइट का उपयोग करके डिज़ाइन किया गया था। सीसीएफएल लैंप को संचालित करने के लिए उच्च-आवृत्ति, उच्च-वोल्टेज एसी पावर की आवश्यकता होती है - आमतौर पर 40-100kHz पर 500V या अधिक। सीएनसी की डीसी बिजली आपूर्ति सीधे सीसीएफएल को नहीं चला सकती है। A20B-8100-0962 वह सर्किट है जो इस रूपांतरण को करता है: यह सीएनसी से कम वोल्टेज डीसी आपूर्ति लेता है और उच्च आवृत्ति, उच्च वोल्टेज एसी आउटपुट उत्पन्न करता है जो सीसीएफएल बैकलाइट को चलाता है।
जब A20B-8100-0962 इन्वर्टर विफल हो जाता है, तो एलसीडी पैनल की बैकलाइट बुझ जाती है - डिस्प्ले पूरी तरह से अंधेरा या बहुत मंद दिखाई देता है, भले ही सीएनसी सामान्य रूप से चल रहा हो। छवि तकनीकी रूप से अभी भी वीडियो सर्किट द्वारा उत्पन्न की जा रही है, लेकिन यह बैकलाइट रोशनी के बिना अदृश्य है।
| पैरामीटर | कीमत |
|---|---|
| समारोह | एलसीडी सीसीएफएल बैकलाइट इन्वर्टर |
| संचालन तापमान | 0°C से 40°C |
| भंडारण तापमान | 0°C से 50°C |
| नमी | 80% आरएच तक (गैर संघनक) |
| ऊंचाई | 1,000 मीटर तक |
| आवेदन | सीएनसी एलसीडी डिस्प्ले सिस्टम |
| शृंखला | ए20बी-8100 |
A20B-8100-0962 को उसी वातावरण में संचालन के लिए रेट किया गया है, जिस पर सीएनसी नियंत्रण इकाई काम करती है:
तापमान (0-40°C):सीएनसी नियंत्रण कैबिनेट की शीतलन प्रणाली आंतरिक तापमान को 40 डिग्री सेल्सियस ऑपरेटिंग सीमा से नीचे बनाए रखती है। यदि कैबिनेट कूलिंग विफल हो जाती है - पंखा बंद हो जाता है, एयर फिल्टर ब्लॉक हो जाता है - आंतरिक तापमान इस सीमा से ऊपर बढ़ सकता है, जिससे अन्य बोर्डों के साथ-साथ इन्वर्टर को भी खतरा हो सकता है।
आर्द्रता (≤80% आरएच, गैर-संघनक):गैर संघनक आवश्यकता महत्वपूर्ण है. इन्वर्टर कार्ड के हाई-वोल्टेज आउटपुट सेक्शन पर संघनन प्रवाहकीय पथ बना सकता है जो आर्किंग, ट्रैकिंग क्षति या घटक विफलता का कारण बनता है। आर्द्र वातावरण (कास्टिंग दुकानें, प्रेस दुकानें) में सीएनसी प्रतिष्ठानों को कैबिनेट के सकारात्मक दबाव और सीलिंग को नम हवा के प्रवेश को रोकना सुनिश्चित करना चाहिए।
ऊंचाई (≤1,000 मीटर):1,000 मीटर से ऊपर, कम वायु घनत्व इन्वर्टर के उच्च-आवृत्ति स्विचिंग ट्रांजिस्टर के थर्मल प्रबंधन को प्रभावित करता है। FANUC तकनीकी दस्तावेज के साथ उपयुक्तता की पुष्टि किए बिना इस ऊंचाई से ऊपर मानक-रेटेड इनवर्टर की अनुशंसा नहीं की जाती है।
पावर-अप पर सीएनसी डिस्प्ले डार्क:एक FANUC सीएनसी नियंत्रण इकाई सामान्य रूप से चालू होती है - सभी अक्ष प्रतिक्रिया करते हैं, प्रोग्राम चलते हैं, अलार्म आंतरिक सीएनसी स्थिति पर मौजूद होते हैं - लेकिन ऑपरेटर पैनल डिस्प्ले पूरी तरह से अंधेरा होता है। बटन दबाने से सीएनसी प्रतिक्रियाएं उत्पन्न होती हैं जो पुष्टि करती हैं कि सीएनसी चल रहा है। बाहरी प्रकाश स्रोत के साथ एक परीक्षण एलसीडी पर एक धुंधली छवि दिखाता है, जो पुष्टि करता है कि एलसीडी पैनल और वीडियो सर्किट बरकरार हैं लेकिन बैकलाइट विफल हो गई है। A20B-8100-0962 इन्वर्टर कार्ड बदल दिया गया है। डिस्प्ले पूर्ण चमक पर लौट आता है।
रुक-रुक कर प्रदर्शन मंद होना:सीएनसी ऑपरेटर पैनल डिस्प्ले सामान्य चमक पर लौटने से पहले कभी-कभी काफी कम हो जाता है। जैसे-जैसे मशीन गर्म होती जाती है, लक्षण बिगड़ता जाता है। A20B-8100-0962 के इन्वर्टर घटक तापमान से संबंधित गिरावट दिखाते हैं। प्रोएक्टिव प्रतिस्थापन पूर्ण बैकलाइट विफलता को रोकता है।
Q1: मैं इन्वर्टर कार्ड की विफलता को एलसीडी पैनल की विफलता से कैसे अलग कर सकता हूँ?
इन्वर्टर की विफलता के कारण बैकलाइट की हानि होती है - पैनल अंधेरा या बहुत मंद है, लेकिन एलसीडी स्वयं बरकरार है। एलसीडी पैनल की विफलता आम तौर पर स्थायी छवि दोषों का कारण बनती है: मृत पिक्सेल, छवि के माध्यम से रेखाएं, या आंशिक प्रदर्शन भ्रष्टाचार। एक उथले कोण पर एलसीडी सतह पर एक चमकदार रोशनी चमकाकर परीक्षण करें - यदि आप सही ढंग से प्रस्तुत सीएनसी स्क्रीन को हल्के से देख सकते हैं, तो वीडियो सिग्नल एलसीडी तक पहुंच रहा है और इन्वर्टर विफल घटक है। यदि पैनल विरूपण या गायब क्षेत्र दिखाता है, तो एलसीडी पैनल स्वयं गलती पर हो सकता है।
Q2: क्या A20B-8100-0962 का उपयोग एलईडी-बैकलिट एलसीडी प्रतिस्थापन के साथ किया जा सकता है?
एलईडी-बैकलिट एलसीडी पैनल सीसीएफएल इनवर्टर का उपयोग नहीं करते हैं। एलईडी पैनल में अपना स्वयं का एकीकृत एलईडी ड्राइवर सर्किट शामिल होता है या सीधे कम वोल्टेज डीसी सिग्नल स्वीकार करते हैं। यदि मूल CCFL LCD को LED रेट्रोफिट पैनल से बदल दिया जाता है, तो A20B-8100-0962 इन्वर्टर को आमतौर पर बायपास या डिस्कनेक्ट कर दिया जाता है - LED पैनल की बिजली आवश्यकताएं अलग होती हैं। आगे बढ़ने से पहले विशिष्ट एलईडी रेट्रोफिट की कनेक्शन आवश्यकताओं की पुष्टि करें।
Q3: सीसीएफएल इनवर्टर समय के साथ विफल होने का क्या कारण है?
सीसीएफएल इन्वर्टर की विफलता आम तौर पर उम्र से संबंधित होती है। इन्वर्टर सर्किट में इलेक्ट्रोलाइटिक कैपेसिटर समय के साथ खराब हो जाते हैं - कैपेसिटेंस खो देते हैं या समकक्ष श्रृंखला प्रतिरोध (ईएसआर) बढ़ जाते हैं। जैसे ही संधारित्र की गुणवत्ता घटती है, इन्वर्टर की दोलन आवृत्ति और आउटपुट वोल्टेज अस्थिर हो जाते हैं। सीसीएफएल लैंप भी पुराने हो जाते हैं - उनकी दक्षता कम हो जाती है और शुरुआती वोल्टेज बढ़ जाता है, जिससे इन्वर्टर पर अधिक दबाव पड़ता है। लैंप की उम्र बढ़ने और कैपेसिटर की उम्र बढ़ने का संयोजन सबसे आम विफलता तंत्र है।
Q4: क्या A20B-8100-0962 एक मानक सीएनसी स्पेयर या मशीन-विशिष्ट घटक है?
A20B-8100-0962 इन्वर्टर कार्ड एक FANUC भाग संख्या है - यह एक मानक FANUC CNC घटक है, मशीन-विशिष्ट भाग नहीं। यह कई FANUC सीएनसी डिस्प्ले कॉन्फ़िगरेशन में दिखाई देता है जो समान इन्वर्टर हार्डवेयर का उपयोग करते हैं। यह इसे संगत डिस्प्ले इकाइयों के साथ FANUC सीएनसी सिस्टम को बनाए रखने वाली सुविधाओं के लिए एक स्टॉकेबल स्पेयर बनाता है।
Q5: A20B-8100-0962 को बदलने के बाद, क्या किसी सीएनसी समायोजन की आवश्यकता है?
नहीं, इन्वर्टर कार्ड एक शुद्ध बिजली आपूर्ति घटक है - इसमें सीएनसी के लिए कोई डिजिटल इंटरफ़ेस नहीं है और कोई संग्रहीत पैरामीटर नहीं है। प्रतिस्थापन को फिट करने और चालू करने के बाद, बैकलाइट को बिना किसी सीएनसी कॉन्फ़िगरेशन चरण के तुरंत रोशन करना चाहिए। यदि प्रतिस्थापन फिटिंग के बाद डिस्प्ले अंधेरा रहता है, तो सीसीएफएल लैंप की ही जांच करें - हो सकता है कि लैंप स्वतंत्र रूप से अपने जीवन के अंत तक पहुंच गया हो।
