| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-8200-0361 |

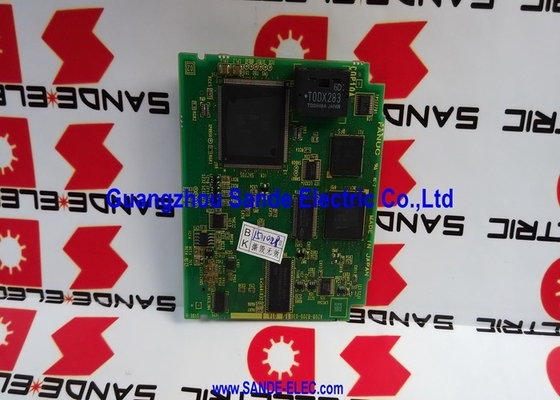

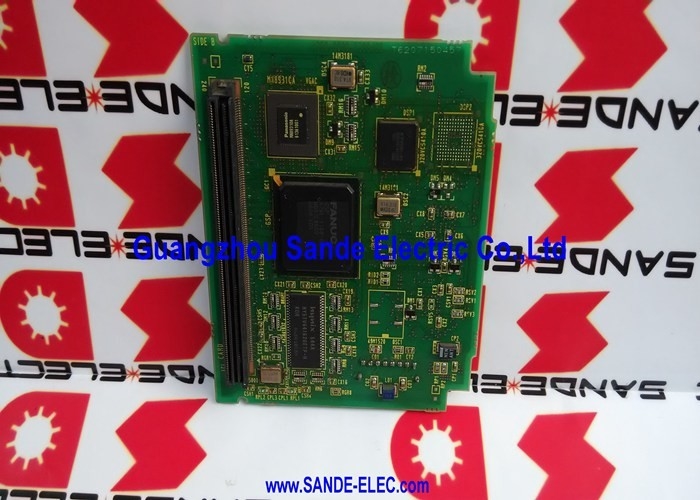

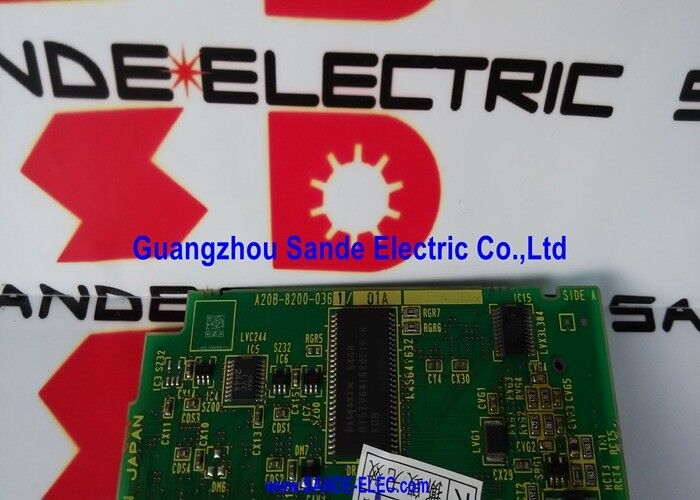

A20B-8200-0361 एक एकल पीसीबी है जो 0i-TC सीएनसी खराद नियंत्रण इकाई के भीतर दो अलग और आवश्यक भूमिकाएँ निभाता है:
एफएसएसबी सर्वो नियंत्रक (2 चैनल):बोर्ड खराद के दो सर्वो अक्षों - आमतौर पर एक्स (क्रॉस-स्लाइड) और जेड (कैरिज) के लिए एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) संचार सिग्नल उत्पन्न करता है। एफएसएसबी FANUC की फाइबर-ऑप्टिक सीरियल बस है जो सीएनसी से सर्वो एम्पलीफायरों तक स्थिति कमांड ले जाती है और सीएनसी को एनकोडर फीडबैक लौटाती है।
एलसीडी ग्राफ़िक्स इंजन:बोर्ड एक साथ सीएनसी के एलसीडी डिस्प्ले को चलाता है - वीडियो आउटपुट सिग्नल उत्पन्न करता है जो लेथ की एकीकृत स्क्रीन पर दिखाई देने वाला ऑपरेटर इंटरफ़ेस डिस्प्ले उत्पन्न करता है। अलार्म संदेश, प्रोग्राम सामग्री, स्थिति डिस्प्ले और टूल ऑफसेट पेज सभी इस ग्राफिक्स फ़ंक्शन से उत्पन्न होते हैं।
दोनों कार्यों को एक ही कार्ड पर संयोजित करना 0i-TC दो-अक्ष खराद कॉन्फ़िगरेशन के लिए विशिष्ट एक वास्तुशिल्प निर्णय है। यह नियंत्रण इकाई में बोर्डों की संख्या कम करता है, 0i-C नियंत्रण इकाई को कॉम्पैक्ट रखता है, और 2-अक्ष मशीन की आवश्यकताओं से बिल्कुल मेल खाता है।
| पैरामीटर | कीमत |
|---|---|
| एफएसएसबी चैनल | 2 (एक्स और जेड अक्ष) |
| प्रदर्शन समारोह | एलसीडी ग्राफिक्स आउटपुट |
| मेज़बान बोर्ड | मुख्य 0i-C पीसीबी (A20B-8200-039x) |
| सीएनसी प्रणाली | FANUC 0i-टीसी |
| आवेदन | दो-अक्ष सीएनसी खराद |
FANUC सीरीज 0i-TC (सीरीज 0i टर्निंग सेंटर, मॉडल C) 0i-C प्लेटफॉर्म का लेथ-कॉन्फ़िगर किया गया वेरिएंट है। जहां 0i-MC 3 या अधिक अक्षों के साथ मशीनिंग केंद्रों में कार्य करता है, 0i-TC टर्निंग संचालन के लिए अनुकूलित है - विशेष रूप से 2-अक्ष (X और Z) कॉन्फ़िगरेशन जो सीएनसी खराद अनुप्रयोगों के विशाल बहुमत को कवर करता है।
A20B-8200-0361 0i-TC सिस्टम में एकमात्र सर्वो/ग्राफिक्स कार्ड है। संपूर्ण 0i-TC नियंत्रण इकाई में शामिल हैं: मुख्य 0i-C PCB, FROM/SRAM मेमोरी कार्ड, यह संयुक्त FSSB/ग्राफिक्स कार्ड और LCD पैनल। यह कॉम्पैक्ट चार-तत्व स्टैक खराद का पूरा इलेक्ट्रॉनिक मस्तिष्क है।
जब A20B-8200-0361 विफल हो जाता है, तो डिस्प्ले और सर्वो संचार दोनों एक साथ बंद हो जाते हैं। खराद अपनी अक्षों को नहीं हिला सकता (कोई एफएसएसबी आदेश नहीं) और कोई सामग्री प्रदर्शित नहीं कर सकता (ग्राफिक्स फ़ंक्शन खो गया)। दोनों लक्षण एक साथ इस दोहरे कार्य वाले कार्ड की विशेषता हैं।
0i-TC खराद रिक्त प्रदर्शन और सर्वो अलार्म:एक 0i-TC सीएनसी लेथ चालू होता है लेकिन एक खाली डिस्प्ले दिखाता है और तुरंत सर्वो अलार्म कोड उत्पन्न करता है। दोनों लक्षण एक साथ होने से पुष्टि होती है कि A20B-8200-0361 अलग-अलग सर्वो या डिस्प्ले विफलताओं के बजाय विफल घटक है। प्रतिस्थापन दोनों कार्यों को एक साथ पुनर्स्थापित करता है।
खराद सीएनसी नवीनीकरण:एक पुरानी 0i-TC खराद नियंत्रण इकाई का बोर्ड-स्तरीय नवीनीकरण किया जा रहा है। संपूर्ण नियंत्रण इकाई के इलेक्ट्रॉनिक सेवा जीवन को रीसेट करने के लिए A20B-8200-0361 को मुख्य बोर्ड और मेमोरी कार्ड के साथ बदल दिया गया है।
Q1: क्या A20B-8200-0361 का उपयोग 0i-C प्लेटफॉर्म के 0i-MC (मशीनिंग सेंटर) संस्करण पर किया जा सकता है?
नहीं, A20B-8200-0361 को विशेष रूप से 2 FSSB सर्वो चैनल (X और Z अक्ष) के साथ 0i-TC (टर्निंग सेंटर) कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है। 0i-MC मशीनिंग केंद्र संस्करण 3 या अधिक अक्षों को कवर करने के लिए अतिरिक्त FSSB चैनलों के साथ एक अलग सर्वो/ग्राफिक्स कार्ड का उपयोग करता है। भौतिक बोर्ड अलग-अलग हैं और टीसी और एमसी वेरिएंट के बीच विनिमेय नहीं हैं।
Q2: क्या A20B-8200-0361 को बदलने के लिए FSSB अक्ष असाइनमेंट को पुन: कॉन्फ़िगर करने की आवश्यकता है?
एफएसएसबी अक्ष असाइनमेंट पैरामीटर सीएनसी की एसआरएएम पैरामीटर मेमोरी में संग्रहीत होते हैं - A20B-8200-0361 कार्ड में ही नहीं। प्रतिस्थापन कार्ड फिट करने के बाद, सीएनसी मौजूदा एफएसएसबी मापदंडों को पढ़ता है और सर्वो एम्पलीफायरों के साथ संचार को फिर से स्थापित करता है। यदि एसआरएएम मॉड्यूल को मूल सिस्टम से बरकरार रखा जाता है तो एफएसएसबी पैरामीटर पुन: प्रविष्टि की आवश्यकता नहीं होती है।
Q3: A20B-8200-0361 के साथ संगत सीएनसी सिस्टम पदनाम क्या हैं?
संगत सिस्टम A02B-03xx-Bxxx रेंज में पदनाम रखते हैं - विशेष रूप से 0i-TC कॉन्फ़िगरेशन। मुख्य 0i-C PCB (A20B-8200-039x) होस्ट बोर्ड है। ऑर्डर देने से पहले मशीन के दस्तावेज़ से विशिष्ट सिस्टम पदनाम की पुष्टि करें।
Q4: यदि केवल डिस्प्ले 0i-TC लेथ पर विफल रहता है, तो क्या A20B-8200-0361 को प्रतिस्थापन की आवश्यकता है?
क्योंकि एफएसएसबी सर्वो और ग्राफिक्स फ़ंक्शन एक ही भौतिक बोर्ड को साझा करते हैं, 0i-TC लेथ पर डिस्प्ले विफलता जिसमें कोई सर्वो अलार्म नहीं है, अभी भी आंशिक A20B-8200-0361 खराबी का संकेत दे सकता है। यह निष्कर्ष निकालने से पहले कि कार्ड ख़राब है, सत्यापित करें कि एलसीडी बैकलाइट और एलसीडी पैनल स्वयं काम कर रहे हैं। यदि एलसीडी हार्डवेयर के बरकरार होने की पुष्टि हो गई है और डिस्प्ले अंधेरा या दूषित है, तो A20B-8200-0361 का ग्राफिक्स अनुभाग संभवतः विफल हो गया है और बोर्ड को प्रतिस्थापन की आवश्यकता है।
Q5: A20B-8200-0361 को बदलने से पहले कौन सा बैकअप डेटा महत्वपूर्ण है?
A20B-8200-0361 कार्ड में कोई संग्रहीत डेटा नहीं है। डेटा FROM और SRAM मेमोरी कार्ड में रखा जाता है। A20B-8200-0361 को बदलने से पहले, CNC के ALL IO बैकअप फ़ंक्शन के माध्यम से सभी CNC पैरामीटर, पार्ट प्रोग्राम, टूल ऑफ़सेट और कार्य ऑफ़सेट का पूरा बैकअप लें। यदि SRAM बैटरी भी कम वोल्टेज की चेतावनी दिखा रही है, तो बोर्ड प्रतिस्थापन के दौरान SRAM डेटा खोने से बचने के लिए इसे पहले बदलें।
