| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-8200-0543 |
FANUC सीरीज 0i-D चौथी पीढ़ी का 0i सीएनसी प्लेटफॉर्म है (0i-A, 0i-B और 0i-C के बाद)। FANUC के सीएनसी पदानुक्रम के भीतर, 0i-D सामान्य प्रयोजन के मशीन टूल्स - मशीनिंग सेंटर (0i-MD) और टर्निंग सेंटर (0i-TD) के लिए लागत प्रभावी, उच्च-विश्वसनीयता विकल्प है, जिन्हें 30i या 31i श्रृंखला की उन्नत मल्टी-एक्सिस क्षमता की आवश्यकता नहीं होती है।

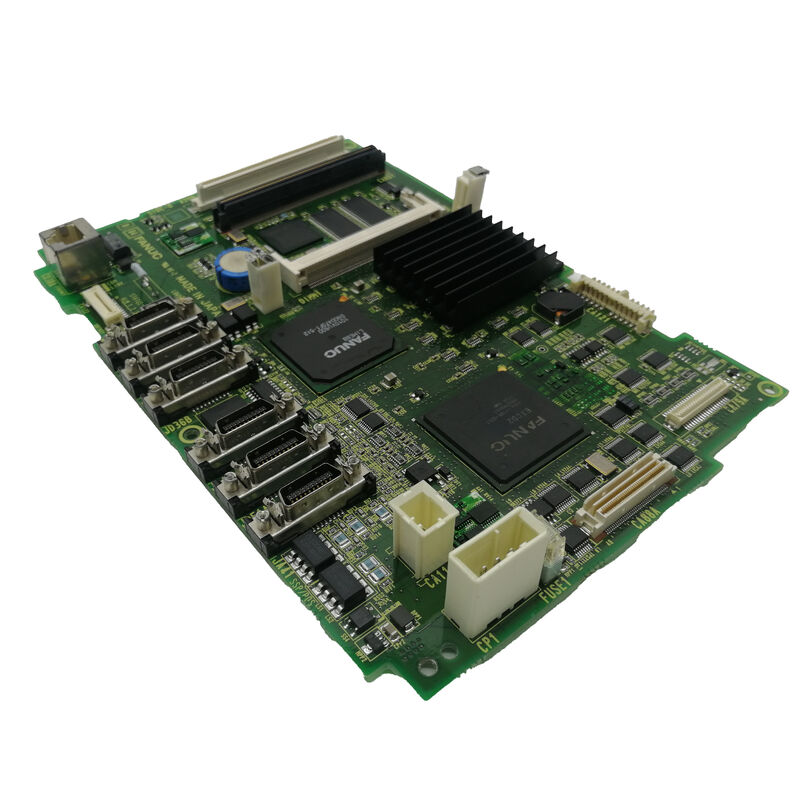

0i-D पीढ़ी अपने पूर्ववर्तियों की तुलना में सार्थक प्रगति लेकर आई: बेहतर सर्वो प्रदर्शन, एक अधिक सक्षम PMC (SA1 से SB7 PMC अपग्रेड पथ), और अंतर्निहित पीसी कार्यक्षमता। A20B-8200-0543 इस पीढ़ी के लिए A3 मुख्य बोर्ड है - भौतिक मदरबोर्ड जिससे सभी विकल्प कार्ड और मॉड्यूल 0i-D नियंत्रण इकाई के अंदर जुड़ते हैं।
| पैरामीटर | कीमत |
|---|---|
| सीएनसी प्रणाली | FANUC 0i-D (0i-MD / 0i-TD) |
| बोर्ड का प्रकार | A3 मुख्य पीसीबी |
| शक्ति | 5VDC, 1.8A, 9W |
| शीतलक | मजबूर हवा |
| संचालन तापमान | 0°C से 55°C |
| वज़न | 0.45 किग्रा |
| कंपन | 0.5जी |
| झटका | 15 जी |
| ईथरनेट | हाँ (पीसी फ़ंक्शन) |
A20B-8200-0543 में ईथरनेट पोर्ट के साथ एक पीसी फ़ंक्शन शामिल है। यह 0i-D पीढ़ी की एक महत्वपूर्ण विशेषता है जो इसे पिछली 0i पीढ़ियों से अलग करती है। पीसी फ़ंक्शन अनुमति देता है:
डीएनसी (प्रत्यक्ष संख्यात्मक नियंत्रण):प्रोग्राम को सीएनसी के प्रोग्राम स्टोरेज में लोड किए बिना, पार्ट प्रोग्राम को ईथरनेट नेटवर्क पर कनेक्टेड पीसी से सीएनसी पर स्ट्रीम किया जा सकता है। लंबे प्रोग्राम जो मेमोरी में फिट नहीं होते, सीधे पीसी सर्वर से चलते हैं।
डेटा संग्रहण:मशीन की स्थिति, प्रोग्राम निष्पादन डेटा और उत्पादन गणना को ईथरनेट के माध्यम से प्लांट नेटवर्क सिस्टम में प्रेषित किया जा सकता है। यह कनेक्टिविटी अतिरिक्त संचार हार्डवेयर के बिना विनिर्माण निष्पादन प्रणाली (एमईएस) एकीकरण का समर्थन करती है।
कार्यक्रम प्रबंधन:नेटवर्क सर्वर पर संग्रहीत प्रोग्राम लाइब्रेरी ईथरनेट कनेक्शन के माध्यम से मशीन पर पहुंच योग्य होती है, जिससे मल्टी-प्रोग्राम उत्पादन सरल हो जाता है।
0i-एमडी मशीनिंग केंद्र मुख्य बोर्ड विफलता:FANUC 0i-MD सीएनसी बूट करने में विफल रहता है - एलसीडी खाली रहती है और कोई अक्ष शक्ति स्थापित नहीं होती है। बिजली आपूर्ति सही होने की पुष्टि करने के बाद, A20B-8200-0543 को विफल मुख्य बोर्ड के रूप में पहचाना जाता है। प्रतिस्थापन सीएनसी के बूट अनुक्रम को पुनर्स्थापित करता है, और बैकअप से एक पैरामीटर पुनर्स्थापित मशीन को उत्पादन में वापस कर देता है।
ईथरनेट कनेक्टिविटी हानि:0i-TD टर्निंग सेंटर DNC प्रोग्राम स्ट्रीमिंग के लिए उपयोग किए जाने वाले ईथरनेट नेटवर्क कनेक्शन को खो देता है। जांच से पुष्टि होती है कि A20B-8200-0543 पर ईथरनेट पोर्ट विफल हो गया है। बोर्ड प्रतिस्थापन डीएनसी नेटवर्क फ़ंक्शन को पुनर्स्थापित करता है, जिससे प्रोग्राम स्ट्रीमिंग फिर से शुरू हो जाती है।
0i-D सिस्टम नवीनीकरण:एक पुराने 0i-MD मशीनिंग केंद्र का नवीनीकरण किया गया है। A20B-8200-0543 को पूर्ण इलेक्ट्रॉनिक्स नवीनीकरण के हिस्से के रूप में सीएनसी इकाई में अन्य बोर्डों के साथ बदल दिया गया है, जिससे मुख्य बोर्ड की सेवा का जीवन रीसेट हो गया है।
Q1: A20B-8200-0543 किस 0i-D सीएनसी मॉडल के साथ संगत है?
A20B-8200-0543 को 0i-D पीढ़ी में FANUC 0i-MD (मशीनिंग सेंटर) और 0i-TD (टर्निंग सेंटर) के लिए पुष्टि की गई है। संगत नियंत्रण इकाई पदनामों में A02B-0319-Bxxx श्रृंखला (0i-MD) शामिल हैं। अन्य 0i-D कॉन्फ़िगरेशन या उप-प्रकारों के लिए, ऑर्डर करने से पहले A20B-8200-0543 स्पेयर पार्ट्स सूची के विरुद्ध विशिष्ट नियंत्रण इकाई के A02B पदनाम की पुष्टि करें।
Q2: क्या A20B-8200-0543 को बदलने से ईथरनेट कॉन्फ़िगरेशन प्रभावित होता है?
ईथरनेट मैक एड्रेस और नेटवर्क पैरामीटर (आईपी एड्रेस, सबनेट, गेटवे) आमतौर पर मुख्य बोर्ड पर या सीएनसी के सिस्टम कॉन्फ़िगरेशन क्षेत्र में गैर-वाष्पशील मेमोरी में संग्रहीत होते हैं। जब एक प्रतिस्थापन A20B-8200-0543 फिट किया जाता है, तो ईथरनेट नेटवर्क मापदंडों को फिर से दर्ज करने की आवश्यकता हो सकती है। प्रतिस्थापन बोर्ड का मैक पता मूल से भिन्न हो सकता है - नेटवर्क प्रशासक को सूचित करें ताकि यदि आवश्यक हो तो डीएचसीपी आरक्षण या निश्चित आईपी पता असाइनमेंट को अपडेट किया जा सके।
Q3: क्या A20B-8200-0543 0i-C या 0i-B पीढ़ी के साथ संगत है?
नहीं, A20B-8200-0543 0i-D पीढ़ी के लिए विशिष्ट है। पिछली 0i पीढ़ियाँ विभिन्न A20B श्रृंखला में विभिन्न मुख्य बोर्ड भाग संख्याओं का उपयोग करती हैं: 0i-C A16B-3200-049x श्रेणी में बोर्ड का उपयोग करता है; 0i-B A16B-3200-049x रेंज में भी बोर्ड का उपयोग करता है। 0i-D के A20B-8200-xxxx मुख्य बोर्ड पहले के 0i हार्डवेयर आर्किटेक्चर के साथ संगत नहीं हैं।
Q4: A20B-8200-0543 के लिए अनुशंसित शीतलन आवश्यकता क्या है?
बोर्ड को मजबूर वायु परिसंचरण की आवश्यकता होती है - इसे प्राकृतिक संवहन शीतलन के लिए रेट नहीं किया गया है। 0i-D नियंत्रण इकाई की आंतरिक शीतलन प्रशंसक प्रणाली यह वायु प्रवाह प्रदान करती है। बोर्ड बदलने से पहले और बाद में, सत्यापित करें कि नियंत्रण इकाई के कूलिंग पंखे सही ढंग से काम कर रहे हैं। एक ख़राब पंखा जिस पर मुख्य बोर्ड बदलने के बाद किसी का ध्यान नहीं जाता, उसके कारण नया बोर्ड ज़्यादा गरम हो सकता है और समय से पहले ख़राब हो सकता है। A20B-8200-0543 को 55°C से ऊपर चलाने से इसकी विश्वसनीयता और सेवा जीवन कम हो जाएगा।
Q5: A20B-8200-0543 प्रतिस्थापन के लिए किस उन्नत ज्ञान की आवश्यकता है?
सीएनसी शॉपिंग नोट करती है कि इस मुख्य बोर्ड को बदलने के लिए "एक निश्चित स्तर के विशिष्ट और उन्नत ज्ञान की आवश्यकता होती है", विशेष रूप से पीसी फ़ंक्शन वाले सिस्टम के लिए। जटिलता इस प्रकार आती है: (1) प्रतिस्थापन से पहले पूर्ण, सत्यापित डेटा बैकअप की आवश्यकता; (2) फिटिंग के बाद ईथरनेट और पीसी फ़ंक्शन कॉन्फ़िगरेशन चरण; (3) यदि FROM मॉड्यूल को भी बदला जा रहा है तो सीएनसी सॉफ्टवेयर पुनः लोड करें; और (4) मुख्य बोर्ड तक पहुंचने के लिए एलसीडी/एमडीआई इकाई को भौतिक रूप से अलग करना। FANUC 0i-D सिस्टम से अपरिचित तकनीशियनों को प्रतिस्थापन प्रक्रिया में एक योग्य FANUC सेवा इंजीनियर को शामिल करना चाहिए।
