बी-टाइप ऑप्टिकल पिकअप | 12-पिन फीडबैक डिवाइस | शुरुआती पीढ़ी के FANUC AC स्पिंडल मोटर्स | स्पिंडल स्पीड और ओरिएंटेशन फीडबैक | ऑर्डर कोड: A290-1003-V320 | मेड इन जापान
सीएनसी मशीनिंग सेंटर द्वारा टूल चेंज के लिए अपने स्पिंडल को ओरिएंट करने से पहले, कंट्रोल द्वारा लेथ पर थ्रेडिंग पास निष्पादित करने से पहले, रिजिड टैपिंग संभव होने से पहले — स्पिंडल मोटर की स्थिति और गति को वास्तविक समय में कंट्रोल को रिपोर्ट किया जाना चाहिए। यह कार्य स्पिंडल मोटर सेंसर का है। शुरुआती पीढ़ी के FANUC AC स्पिंडल मोटर्स पर, उस फीडबैक के लिए जिम्मेदार घटक A20B-9000-0300 है।
यह एक बी-टाइप ऑप्टिकल पिकअप सेंसर है, जिसे FANUC द्वारा जापान में विशेष रूप से काले और लाल कैप वाले AC स्पिंडल मोटर वेरिएंट के लिए डिज़ाइन और निर्मित किया गया है, जो 1980 के दशक से लेकर 1990 के दशक की शुरुआत तक हजारों सीएनसी मशीनिंग सेंटरों, टर्निंग सेंटरों और ईडीएम मशीनों से लैस थे। इसका आधिकारिक FANUC ऑर्डर पदनाम A290-1003-V320 है, हालांकि A20B-9000-0300 संदर्भ संख्या वह रूप है जिसके तहत यह सीएनसी रखरखाव और स्पेयर पार्ट्स बाजार में प्रसारित होता है।

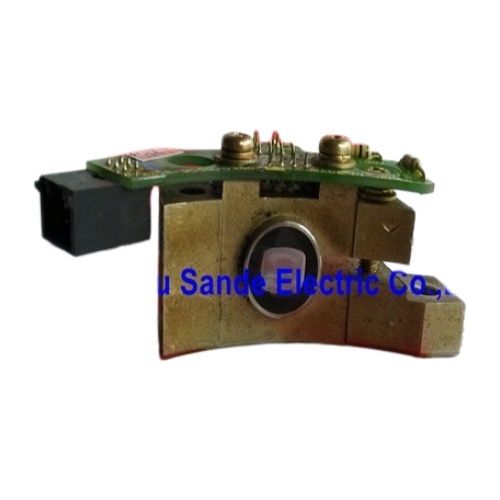

सेंसर एक पूर्ण असेंबली के रूप में बेचा जाता है — माउंटिंग हार्डवेयर के साथ ऑप्टिकल पिकअप पीसीबी और, आपूर्तिकर्ता के आधार पर, कनेक्टिंग केबल के साथ या उसके बिना। अलग से सोर्स करने के लिए कोई सबअसेंबली नहीं है।
FANUC AC स्पिंडल ड्राइव सिस्टम नियंत्रित गति बनाए रखने, ओरिएंटेशन स्टॉप निष्पादित करने और सक्षम ड्राइव कॉन्फ़िगरेशन में, स्थिति-नियंत्रित स्पिंडल फ़ंक्शन को सक्षम करने के लिए स्पिंडल मोटर से निरंतर फीडबैक पर निर्भर करता है। A20B-9000-0300 उस फीडबैक का भौतिक स्रोत है। स्पिंडल मोटर बॉडी के पीछे लगे, सेंसर मोटर शाफ्ट पर एक टारगेट व्हील को पढ़ता है और पल्स ट्रेन उत्पन्न करता है जिसका उपयोग स्पिंडल ड्राइव और सीएनसी कंट्रोल वास्तविक स्पिंडल आरपीएम की गणना करने और कोणीय स्थिति को ट्रैक करने के लिए करते हैं।
सीएनसी में तीन विशिष्ट कार्य इस सेंसर की उपस्थिति और सही ढंग से काम करने पर सीधे निर्भर करते हैं:
स्पिंडल स्पीड रेगुलेशन— स्पिंडल एम्पलीफायर स्पीड लूप को बंद करने के लिए वास्तविक-गति फीडबैक के रूप में सेंसर के आउटपुट का उपयोग करता है। एक वैध सिग्नल के बिना, ड्राइव विभिन्न कटिंग लोड के खिलाफ प्रोग्राम की गई स्पिंडल गति को बनाए नहीं रख सकता है, और अधिकांश कॉन्फ़िगरेशन में एक अलार्म उत्पन्न करेगा और स्पिंडल ऑपरेशन को पूरी तरह से रोक देगा।
स्पिंडल ओरिएंटेशन (M19)— ओरिएंटेशन कमांड स्वचालित टूल परिवर्तनों के लिए स्पिंडल को एक निश्चित कोणीय स्थिति पर पार्क करता है। ओरिएंटेशन के लिए स्थिति लूप स्पिंडल सेंसर के माध्यम से बंद होता है। यदि सेंसर विफल हो जाता है या सिग्नल अखंडता खो देता है, तो स्पिंडल या तो ओरिएंटेशन स्थिति तक पहुंचने में विफल हो जाएगा या रुकने के बिना लगातार घूमेगा — एक व्यवहार जो आमतौर पर FANUC समस्या निवारण संसाधनों पर रिपोर्ट किया जाता है और सेंसर विफलता का एक विश्वसनीय संकेतक है।
स्पिंडल-सिंक्रनाइज़्ड फ़ंक्शन— लेथ पर थ्रेडिंग साइकिल, मशीनिंग सेंटरों पर रिजिड टैपिंग (जहां ड्राइव पीढ़ी द्वारा समर्थित है), और किसी भी साइकिल के लिए कंट्रोल को वास्तविक समय में स्पिंडल स्थिति जानने की आवश्यकता होती है, ये सभी सेंसर के पल्स आउटपुट के साफ, सुसंगत और चरण-सटीक होने पर निर्भर करते हैं।
A20B-9000-0300 को FANUC AC स्पिंडल मोटर्स की शुरुआती पीढ़ी के लिए डिज़ाइन किया गया था — मूल काले कैप और लाल कैप वेरिएंट जो अल्फा श्रृंखला से पहले थे। FANUC विशेषज्ञों द्वारा उपयोग किए जाने वाले डीएनसी इलेक्ट्रॉनिक्स वर्गीकरण के भीतर, ये मोटर 07xx और 10xx श्रृंखला (सबसे शुरुआती काले कैप मॉडल) तक फैले हुए हैं और एस, पी, और आई श्रृंखला मोटर्स को कवर करते हुए 072x से 076x फ्रेम पदनामों तक जारी हैं, जहां बी-टाइप सेंसर इंटरफ़ेस निर्दिष्ट किया गया था।
| मोटर पीढ़ी | एंड कैप रंग | सेंसर प्रकार | A20B-9000-0300 संगत |
|---|---|---|---|
| बहुत शुरुआती AC (07xx/10xx) | काला | BZ प्रकार | क्रॉस-रेफरेंस के माध्यम से (A20B-9000-0010/0500 प्राथमिक) |
| एस/पी/आई सीरीज (072x–076x) | काला और लाल | बी प्रकार | ✓ प्राथमिक अनुप्रयोग |
| अल्फा सीरीज (a1–a50) | — | MZ/CZ प्रकार | ✗ विभिन्न सेंसर परिवार |
एस और पी सीरीज स्पिंडल मोटर्स के लिए — FANUC 0, 6, 10, 11, और 15-युग की मशीन टूल इंस्टॉलेशन के वर्कहॉर्स — A20B-9000-0300 सही बी-टाइप सेंसर है। यदि मशीन अल्फा या अल्फा आई सीरीज स्पिंडल मोटर का उपयोग करती है, तो एक अलग सेंसर परिवार की आवश्यकता होती है।
जिन मशीनों में A20B-9000-0300 सेंसर सबसे अधिक पाए जाते हैं, वे उस अवधि के FANUC-नियंत्रित मशीन टूल्स के स्थापित आधार को दर्शाते हैं। प्रलेखित उदाहरणों में FANUC 11M कंट्रोल वाले कितामुरा MY सेंटर-2B वर्टिकल मशीनिंग सेंटर, हार्डिंग CHNC सीएनसी लेथ, और AGIE AGIECUT ईडीएम मशीनें शामिल हैं — एक क्रॉस-सेक्शन जो दर्शाता है कि शुरुआती FANUC AC स्पिंडल मोटर प्लेटफॉर्म को मशीन टूल बिल्डरों और मशीन प्रकारों में कितनी व्यापक रूप से अपनाया गया था।
इन स्पिंडल मोटर्स के साथ जोड़े गए FANUC सीएनसी कंट्रोल — 0 सीरीज, 3 सीरीज, 6 सीरीज, 10/11/15 सीरीज — स्वयं दुनिया भर की मशीनों पर सेवा में सक्रिय हैं। स्पिंडल सेंसर इन मशीनों पर पहनने वाली वस्तुओं में से एक है। मोटर वाइंडिंग या बेयरिंग के विपरीत, जो आम तौर पर धीरे-धीरे घिसते हैं, सेंसर की विफलता अचानक होती है: एक संदूषण घटना, एक यांत्रिक प्रभाव, या बस ऑप्टिकल घटकों और पीसीबी की दीर्घकालिक थर्मल थकान। जब सेंसर विफल हो जाता है, तो मशीन रुक जाती है।
A20B-9000-0380 कई FANUC पार्ट्स विशेषज्ञों की सूची में A20B-9000-0300 के साथ दिखाई देता है और इसे संगत/संबंधित भाग के रूप में क्रॉस-लिस्ट किया गया है। दोनों शुरुआती पीढ़ी के AC स्पिंडल मोटर रेंज के लिए बी-टाइप सेंसर हैं। प्रतिस्थापन सोर्स करते समय, सटीक मोटर वेरिएंट की पुष्टि करना और दोनों भाग संख्याओं की जांच करना उचित है — मोटर के साथ कारखाने से शिप किया गया सेंसर निश्चित संदर्भ है, और मोटर के पीछे के हाउसिंग या नेमप्लेट पर मूल सेंसर पदनाम सीधे पहचाना जा सकता है।
नए स्टॉक वाले A20B-9000-0300 सेंसर अत्यंत दुर्लभ हैं। इस पीढ़ी के स्पिंडल मोटर के लिए घटकों का FANUC का आधिकारिक उत्पादन लंबे समय से बंद कर दिया गया है, और शेष बाजार आपूर्ति तीन स्रोतों से आती है: पुराना फैक्ट्री अधिशेष स्टॉक, मशीन रेट्रोफिट या डिकमीशनिंग के दौरान हटाए गए पुल-फ्रॉम-मशीन इकाइयां, और FANUC-विशेषज्ञ मरम्मत केंद्रों द्वारा संसाधित नवीनीकृत इकाइयां।
प्रतिष्ठित FANUC विशेषज्ञ इन सेंसरों का परीक्षण केवल तभी करते हैं जब उन्हें पूर्ण स्पिंडल मोटर के साथ प्रस्तुत किया जाता है — मोटर के टारगेट व्हील और माउंटिंग व्यवस्था के बिना स्टैंडअलोन सेंसर परीक्षण मशीन में ऑपरेटिंग स्थितियों को दोहराता नहीं है। प्रतिस्थापन इकाई खरीदते समय, एक विशेषज्ञ मरम्मतकर्ता से 90-से-180-दिन की वारंटी जो मोटर स्थापित होने पर परीक्षण करता है, इस बाजार के इस खंड में यथार्थवादी मानक है।
Q1: मैं कैसे पुष्टि करूं कि A20B-9000-0300 मेरे विशिष्ट FANUC स्पिंडल मोटर के लिए सही सेंसर है?
सबसे विश्वसनीय तरीका स्पिंडल मोटर के पीछे के हाउसिंग या नेमप्लेट की जांच करना है — मूल सेंसर भाग संख्या आमतौर पर सेंसर माउंटिंग स्थान के पास मोटर बॉडी पर मुद्रित या लेबल की जाती है। यदि मोटर का दस्तावेज़ीकरण उपलब्ध नहीं है, तो मोटर श्रृंखला पदनाम (मोटर नेमप्लेट पर एस/पी/आई सीरीज मोटर्स के लिए 072x–076x रेंज में मॉडल कोड के रूप में दिखाई देता है) बी-टाइप सेंसर संगतता की पुष्टि करता है। यदि मोटर FANUC 10, 11, या 15 सीरीज कंट्रोल वाली मशीन में है और काले या लाल कैप वाले AC स्पिंडल मोटर का उपयोग करती है, तो A20B-9000-0300 प्राथमिक उम्मीदवार है। संबंधित A20B-9000-0380 की भी जांच की जानी चाहिए क्योंकि यह शुरुआती AC स्पिंडल मोटर्स की एक ओवरलैपिंग रेंज को कवर करता है।
Q2: कौन से लक्षण बताते हैं कि A20B-9000-0300 सेंसर विफल हो गया है?
सबसे आम प्रस्तुति स्पिंडल ओरिएंटेशन विफलता है — M19 को कमांड किया गया स्पिंडल या तो लक्ष्य स्थिति पर रुकने में विफल रहता है या ओरिएंटेशन स्टॉप तक पहुंचने के बिना लगातार घूमता रहता है। दूसरा सामान्य लक्षण स्टार्टअप पर या त्वरण के दौरान सीएनसी पर एक स्पिंडल अलार्म है, जहां ड्राइव कोई गति फीडबैक सिग्नल या असंगत फीडबैक सिग्नल की रिपोर्ट करता है। कुछ मामलों में, पूर्ण विफलता से पहले स्पिंडल गति विनियमन अनियमित हो जाता है — प्रोग्राम की गई आरपीएम को कटिंग लोड के खिलाफ बनाए नहीं रखा जा सकता है। शुरुआती पीढ़ी के FANUC AC स्पिंडल ड्राइव पर इनमें से कोई भी स्थिति एम्पलीफायर या मोटर को दोष देने से पहले सेंसर निरीक्षण के योग्य है।
Q3: क्या सेंसर को स्पिंडल मोटर के बिना बेंच पर परीक्षण किया जा सकता है?
इस ऑप्टिकल सेंसर के सार्थक बेंच परीक्षण के लिए मोटर के टारगेट व्हील (दांतेदार या स्लॉटेड डिस्क जिसे सेंसर पढ़ता है) और एक उचित माउंटिंग व्यवस्था की आवश्यकता होती है जो मोटर के लिए निर्दिष्ट सेंसर-टू-टारगेट गैप को दोहराती है। बेंच पावर सप्लाई के साथ स्टैंडअलोन परीक्षण पीसीबी इलेक्ट्रॉनिक्स के संचालन की पुष्टि कर सकता है, लेकिन गैप संवेदनशीलता मुद्दों, ऑप्टिकल पथ पर संदूषण, या रुक-रुक कर होने वाली खराबी का पता नहीं लगाएगा जो केवल एक ऑपरेटिंग स्पिंडल की कंपन और थर्मल स्थितियों के तहत प्रकट होती हैं। इस कारण से, सेंसर परीक्षण की पेशकश करने वाले FANUC विशेषज्ञ इसे पूर्ण मोटर असेंबली के साथ ठीक से करते हैं।
Q4: क्या A20B-9000-0300 FANUC अल्फा सीरीज स्पिंडल मोटर्स के साथ संगत है?
नहीं। अल्फा और अल्फा आई सीरीज स्पिंडल मोटर्स एक अलग सेंसर परिवार का उपयोग करते हैं — एमजेड या सीजेड प्रकार के सेंसर जिनमें अलग भौतिक माउंटिंग, अलग कनेक्टर कॉन्फ़िगरेशन और अलग सिग्नल इंटरफेस होते हैं। A20B-9000-0300 विशेष रूप से शुरुआती एस, पी, और आई सीरीज FANUC AC स्पिंडल मोटर्स के लिए है। अल्फा मोटर में बी-टाइप सेंसर स्थापित करना, या वायरिंग को अनुकूलित करने का प्रयास करना, समर्थित या व्यवहार्य प्रतिस्थापन नहीं है। यदि मशीन अल्फा सीरीज स्पिंडल मोटर का उपयोग करती है, तो सही सेंसर मोटर पीढ़ी के आधार पर A20B-2002-xxxx या A20B-2200-xxxx परिवार से है।
Q5: A20B-9000-0300 और ऑर्डर कोड A290-1003-V320 के बीच क्या संबंध है?

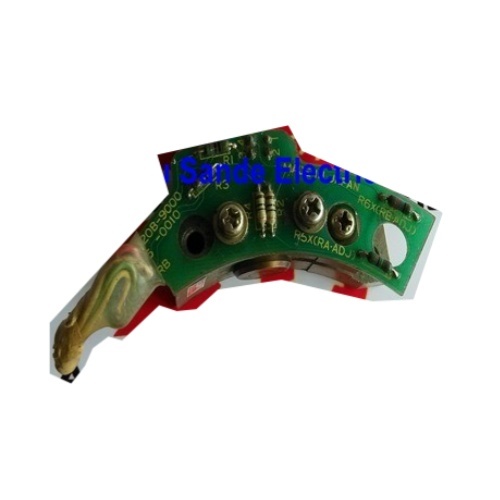

दोनों संख्याएं एक ही भौतिक घटक को संदर्भित करती हैं। A290-1003-V320 FANUC फैक्ट्री ऑर्डर कोड है — FANUC वितरण चैनलों के माध्यम से सीधे ऑर्डर करते समय उपयोग की जाने वाली संख्या। A20B-9000-0300 वह सामान्य संदर्भ संख्या है जिसके द्वारा यह भाग आफ्टरमार्केट और मरम्मत क्षेत्र में जाना जाता है, आमतौर पर क्योंकि यह संख्या सेंसर के पीसीबी सिल्कस्क्रीन या लेबल पर दिखाई देती है। आफ्टरमार्केट आपूर्तिकर्ताओं की खोज करते समय, दोनों संख्याएं परिणाम दे सकती हैं, और प्राप्त भाग को मूल के विरुद्ध सत्यापित करते समय, पीसीबी पर दिखाई देने वाली कोई भी संख्या सही पहचान की पुष्टि करती है।
