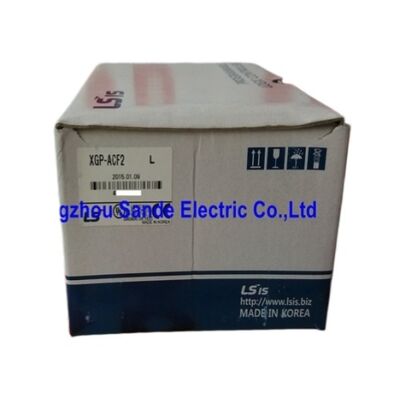

एलएस पीएलसी XGP-ACF2 प्रोग्राम करने योग्य तर्क नियंत्रक XGT श्रृंखला पावर मॉड्यूल XGP-ACF2 XGP-ACF2 XGPACF2

एलएसआईएस एक्सजीपी-एसीएफ2∙ एक्सजीटी सीरीज पीएलसी पावर सप्लाई मॉड्यूल 85 264 वीएसी यूनिवर्सल / डीसी 5 वी 6 ए / ± 2% / ≤ 20 ए इनरुश / 50/60 हर्ट्ज / 0.4 किलो

सार्वभौमिक इनपुट ️ सभी मुख्य वोल्टेज के लिए एक मॉड्यूल

एक्सजीपी-एसीएफ2 का परिभाषित विनिर्देश इसकी 85 264VAC इनपुट रेंज है।यह 100V या 230V के लिए विन्यस्त करने के लिए एक जंपर या स्विच की आवश्यकता नहीं है कि एक चयन योग्य वोल्टेज आपूर्ति नहीं है यह एक वास्तव में सार्वभौमिक इनपुट है कि स्वचालित रूप से सीमा के भीतर किसी भी मुख्य आपूर्ति के लिए अनुकूल हैजापान के 100VAC, उत्तरी अमेरिका के 120VAC और यूरोप के 220-240VAC सभी विनिर्देश के अंतर्गत आते हैं।

मशीन निर्माताओं के लिए जो एक्सजीटी आधारित नियंत्रण पैनलों को कई बाजारों में भेजते हैं, यह सार्वभौमिकता बाजार-विशिष्ट पावर मॉड्यूल वेरिएंट को समाप्त करती है और वोल्टेज असंगतता के जोखिम को समाप्त करती है।कोरिया में निर्मित और जर्मनी भेजा गया एक पैनल, जापान, या संयुक्त राज्य अमेरिका बिजली सही ढंग से आपूर्ति मॉड्यूल को बदलने या किसी भी हार्डवेयर सेटिंग्स को समायोजित किए बिना। एक भाग संख्या सभी बाजारों को कवर करती है।

एक्सजीपी-एसीएफ2 सीधे एक्सजीपी-एसी23 (फिक्स्ड 220 वी इनपुट, 8.5 ए आउटपुट) और एक्सजीपी-डीसी42 (24 वीडीसी इनपुट) से तुलना करता है।AC23 में बड़ी मॉड्यूल आबादी के लिए उच्च वर्तमान क्षमता है लेकिन एक निश्चित 220VAC आपूर्ति की आवश्यकता होती हैडीसी42 उन प्रतिष्ठानों की सेवा करता है जहां 24 वीडीसी पैनल का प्राथमिक वितरण वोल्टेज है।ACF2 सही चयन है जब सार्वभौमिक इनपुट वोल्टेज संगतता और 6A आउटपुट क्षमता स्थापना की आवश्यकताओं से मेल खाती है.

प्रमुख विनिर्देश

6A चालू बजट ️ सिस्टम डिजाइन आवश्यकता

XGP-ACF2 का 6A आउटपुट एक ही XGT आधार में स्थापित प्रत्येक मॉड्यूल के लिए उपलब्ध कुल 5VDC है। प्रत्येक मॉड्यूल प्रकार इस बजट से एक परिभाषित धारा खींचता है। विशिष्ट खींचता हैः

• एक्सजीआई-सीपीयूयू सीपीयू मॉड्यूलः ~0.96A
• मानक डिजिटल I/O मॉड्यूलः ~0.2A
• एनालॉग I/O मॉड्यूलः ~0.3A
• संचार मॉड्यूलः ~0.3A

एक प्रतिनिधि कॉन्फ़िगरेशन एक CPU (0.96A) + बारह डिजिटल I/O मॉड्यूल (2.4A) + दो संचार मॉड्यूल (0.6A) लगभग 3.96A खींचता है, 2A से अधिक हेडरूम छोड़ता है।यह मार्जिन अतिरिक्त मॉड्यूल को समायोजित करता है और भिन्न भारों के तहत स्थिर विनियमन सुनिश्चित करता है.

सभी स्थापित मॉड्यूलों के विद्युत प्रवाह की राशि की गणना की जानी चाहिए और सिस्टम को चालू करने से पहले 6A सीमा के विरुद्ध सत्यापित की जानी चाहिए।एक अधिभारित आपूर्ति 5VDC रेल ± 2% विनियमन बैंड से नीचे गिर जाती है परिणाम अंतराल मॉड्यूल रीसेट है, संचार त्रुटियों, और एक साफ बंद करने के बजाय अप्रत्याशित सीपीयू व्यवहार, एक हार्ड गलती की तुलना में ओवरलोड स्थितियों का निदान करने के लिए अधिक कठिन बना रहा है।

इनरश करंट और सर्किट सुरक्षा का चयन

पावर-ऑन पर ≤20A पीक इनरुश वह पैरामीटर है जो सही अपस्ट्रीम सर्किट सुरक्षा को निर्धारित करता है।एक मानक तेजी से अभिनय फ्यूज स्थिर-राज्य ऑपरेटिंग वर्तमान के करीब आकार में घुसपैठ लहर पर ट्रिप होगासही सुरक्षा विकल्प हैंः

• समय-विलंब (धीमी हवा) फ्यूज:निरंतर दोषों के लिए अतिप्रवाह सुरक्षा प्रदान करते हुए संक्षिप्त इनरश करंट को पारित करने दें।
• प्रकार डी विशेषता वाले सर्किट ब्रेकर:10×20× रेटेड करंट पर तुरंत ट्रिप करें, निरंतर अधिभार से सुरक्षा करते हुए घुसपैठ को समायोजित करें।

ऐसी सुविधाओं में जहां कई एक्सजीटी रैक एक साथ बिजली पर एक आउटेज के बाद, सभी पावर मॉड्यूल से संयुक्त घुसपैठ को भी वितरण पैनल के स्तर पर विचार किया जाना चाहिए।

अनुप्रयोग परिदृश्य

वैश्विक मशीन तैनाती:एक्सजीटी आधारित ओईएम कंट्रोल पैनल जापान (100वीएसी), जर्मनी (230वीएसी) और संयुक्त राज्य अमेरिका (120वीएसी) में ग्राहकों को भेजे जाते हैं, सभी हार्डवेयर संशोधन या बाजार-विशिष्ट स्टॉकिंग के बिना एक ही एक्सजीपी-एसीएफ 2 का उपयोग करते हैं।

नई XGT प्रणाली की स्थापनाःएक्सजीआई और एक्सजीआर प्रणाली के लिए मानक पावर मॉड्यूल का निर्माण तब किया जाता है जब एसी नेटवर्क उपलब्ध हो और 6 ए आउटपुट क्षमता नियोजित मॉड्यूल आबादी से मेल खाती हो।

मौजूदा XGT संयंत्रों में XGP-ACF2 प्रतिस्थापनःमूल पावर मॉड्यूल विफल होने पर प्रत्यक्ष स्वैप। कोई कॉन्फ़िगरेशन की आवश्यकता नहीं ️ स्थापित करें, चालू करें, और सत्यापित करें कि 5 वीडीसी आउटपुट ± 2% विनिर्देश के भीतर है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: यदि कुल मॉड्यूल धारा 6A से अधिक हो तो क्या होता है?

आउटपुट वोल्टेज 4.9V (±2% निचली सीमा) से नीचे गिर जाता है, जो स्थापित मॉड्यूल में सीमांत तर्क स्तरों को ट्रिगर करता है। गंभीरता के आधार पर, आपूर्ति वर्तमान सीमांकन या बंद हो सकती है।विफलता मोड आम तौर पर हार्ड ₹ मॉड्यूल रीसेट के बजाय अंतराल है, संचार त्रुटियां होती हैं, और सीपीयू का व्यवहार अप्रत्याशित हो जाता है।

Q2: क्या XGP-ACF2 को 100V बनाम 220V संचालन के लिए वोल्टेज चयनक स्विच की आवश्यकता होती है?

नहीं. एक्सजीपी-एसीएफ2 एक सच्ची सार्वभौमिक इनपुट आपूर्ति है ️ कोई चयनकर्ता स्विच मौजूद नहीं है क्योंकि कोई भी आवश्यक नहीं है। इसे किसी भी एसी आपूर्ति से कनेक्ट करें 85V और 264VAC के बीच 47 ′′ 63Hz पर और यह सही ढंग से काम करता है।आंतरिक शक्ति इलेक्ट्रॉनिक्स स्वचालित रूप से निर्दिष्ट सीमा के भीतर इनपुट वोल्टेज के बावजूद उत्पादन को विनियमित.

Q3: क्या ≤20A इनरश करंट एक गारंटीकृत अधिकतम या एक विशिष्ट मूल्य है?

यह एक अधिकतम है ∙ वास्तविक घुसपैठ एनर्जीकरण के क्षण में आपूर्ति वोल्टेज के चरण कोण, संधारित्र तापमान और लाइन प्रतिबाधा पर निर्भर करती है।घुसपैठ आमतौर पर उच्चतम हैशून्य क्रॉसिंग पर, यह न्यूनतम है। सुरक्षा उपकरण चयन के प्रयोजनों के लिए ≤20A अंक सबसे खराब स्थिति का मूल्य है।

Q4: क्या XGP-ACF2 का उपयोग XGR रिडंडेंट CPU कॉन्फ़िगरेशन में किया जा सकता है?

हाँ. एक्सजीआर रिडंडेंट विन्यास में, प्रत्येक चेसिस का अपना स्वतंत्र पावर मॉड्यूल होता है. एक्सजीपी-एसीएफ 2 पार्टनर चेसिस की आपूर्ति से स्वतंत्र रूप से अपने स्वयं के आधार के मॉड्यूल को शक्ति देता है.प्रत्येक चेसिस के लिए उपयुक्त पावर मॉड्यूल संस्करण की पुष्टि करने के लिए एलएस इलेक्ट्रिक एक्सजीटी सिस्टम दस्तावेज में विशिष्ट एक्सजीआर विन्यास आवश्यकताओं की जांच करें.

Q5: मॉड्यूल संचालन के लिए DC5V ± 2% सहिष्णुता का क्या अर्थ है?

सभी निर्दिष्ट परिचालन स्थितियों में आउटपुट 4.9V और 5.1V के बीच रहने की गारंटी है। सभी XGT मॉड्यूल इस सीमा के भीतर सही ढंग से काम करने के लिए डिज़ाइन किए गए हैं।यदि आपूर्ति अतिभार के कारण ± 2% ¢ से बाहर चली जाती है, इनपुट वोल्टेज रेंज से बाहर या मॉड्यूल की विफलता ️ स्थापित मॉड्यूल में लॉजिक वोल्टेज मार्जिन सीमांत हो जाते हैं, जिससे Q1 में वर्णित अंतराल संबंधी दोष होते हैं।
