पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | कोरिया |
| ब्रांड नाम | LS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | XGQ-TR4A |

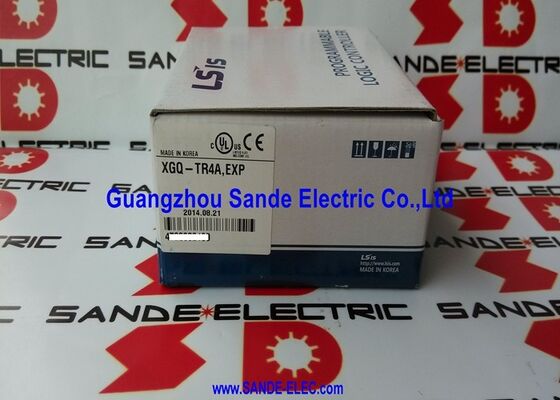

दएलएस इलेक्ट्रिक XGQ-TR4Aएक्सजीके सीरीज प्रोग्राम करने योग्य लॉजिक कंट्रोलर के लिए एक 32-बिंदु एनपीएन ट्रांजिस्टर आउटपुट मॉड्यूल है, जो 32 व्यक्तिगत रूप से नियंत्रित ओपन-कलेक्टर ट्रांजिस्टर आउटपुट प्रदान करता है।DC 12V या 24V फील्ड आपूर्ति के खिलाफ प्रत्येक 1A.
यह एक उत्पाद परिवार में सिंक-प्रकार का मॉड्यूल है जिसमें स्रोत-प्रकार समकक्ष भी शामिल है (XGQ-TR4B),और यह एक एकल मॉड्यूल स्लॉट में 32 आउटपुट चैनलों को फिट करने में कम घनत्व वाले XGQ-TR2A (16 बिंदु) और उच्च घनत्व वाले XGQ-TR8A (64 बिंदु) वेरिएंट से भिन्न है.
एनपीएन ट्रांजिस्टर आउटपुट मॉड्यूल उन क्षेत्रों और उद्योगों में फैक्ट्री स्वचालन के लिए मानक विकल्प हैं जहां डीसी सिंक वायरिंग प्रमुख सम्मेलन है।
सिंक-प्रकार के सर्किट में, मॉड्यूल प्रत्येक फील्ड डिवाइस के लिए सामान्य (0V) पर वापसी पथ प्रदान करता है, जो रिले इंटरफेस के माध्यम से संचालित सोलेनोइड वाल्व, इंडिकेटर लाइट, मोटर स्टार्टर कॉइल,और इसी तरह के सीसी संचालित भार.
फील्ड पावर सप्लाई का पॉजिटिव टर्मिनल लोड के एक तरफ से जुड़ा होता है; XGQ-TR4A का ट्रांजिस्टर दूसरे तरफ से कॉमन से जुड़ा होता है जब आउटपुट को ON कमांड दिया जाता है,सर्किट को पूरा करना और लोड को ऊर्जा देना.
पीएलसी के लॉजिक साइड और फील्ड आउटपुट सर्किट के बीच फोटोकपलर अलगाव एक्सजीक्यू-टीआर4ए पर मानक है।प्रत्येक आउटपुट चैनल एक ऑप्टिकल आइसोलेटर से गुजरता है जो पीएलसी के आंतरिक 5 वी लॉजिक बस को 12 वी या 24 वी फील्ड वायरिंग से विद्युत रूप से अलग करता है.
यह अलगाव क्षेत्र-साइड वोल्टेज संक्रमण, वायरिंग त्रुटियों, or short-circuit currents from reaching the PLC's backplane — important protection in real-world installations where wiring mistakes during commissioning or maintenance can put field voltage directly on a module terminal.
0.1A प्रति बिंदु के साथ एक 2A आम सीमा के साथ XGQ-TR4A नियंत्रण वर्ग भार के लिए आकार दिया गया हैः रिले इंटरफेस के माध्यम से सोलेनोइड कॉइल, दूरस्थ I / O प्रणालियों पर डिजिटल इनपुट मॉड्यूल, एलईडी संकेतक,छोटे सिग्नल रिले, और इसी तरह के भार 0.1A निरंतर धारा क्षमता के भीतर अच्छी तरह से।
0.1A से अधिक शक्ति भारों के प्रत्यक्ष ड्राइव के लिए XGQ-TR4A आउटपुट और भार के बीच रिले या ठोस-राज्य रिले मॉड्यूल की आवश्यकता होती है।
| पैरामीटर | मूल्य |
|---|---|
| आउटपुट प्रकार | एनपीएन (सिंक) ️ खुला कलेक्टर ट्रांजिस्टर |
| आउटपुट बिंदु | 32 |
| सामान्य | 32 अंक / 1 COM |
| नामित भार वोल्टेज | डीसी 12/24V |
| वोल्टेज रेंज | डीसी 10.2 ∙ 26.4 वी |
| रेटेड करंट प्रति बिंदु | 0.1ए |
| रेटेड करंट सामान्य | 2ए |
| चालू पर वोल्टेज गिरावट | ≤0.2V |
| अलगाव | फोटोकपलर |
| प्रतिक्रिया समय | ≤1ms (ON और OFF) |
| कनेक्टर | ४० पिन |
| वर्तमान खपत | 130mA |
| वजन | 0.1 किलो |
| स्थिति | बंद |
XGQ-TR4A 32-बिंदु ट्रांजिस्टर आउटपुट मॉड्यूल का NPN (सिंक) संस्करण है; इसका PNP (स्रोत) समकक्ष XGQ-TR4B है। यह अंतर फील्ड वायरिंग संगतता के लिए मौलिक है।
एनपीएन आउटपुट प्रत्येक आउटपुट सर्किट के लिए निचले पक्ष स्विच प्रदान करते हैंः फील्ड डिवाइस की सकारात्मक आपूर्ति सीधे लोड से जुड़ती है,और मॉड्यूल के ट्रांजिस्टर सक्रिय होने पर मॉड्यूल के COM टर्मिनल के लिए लोड की वापसी कनेक्ट.
पीएनपी आउटपुट हाई साइड स्विच प्रदान करते हैंः कॉम टर्मिनल पॉजिटिव सप्लाई ले जाता है, और ट्रांजिस्टर सक्रिय होने पर पॉजिटिव सप्लाई को लोड से जोड़ता है।
एनपीएन और पीएनपी के बीच का विकल्प नियंत्रित किए जाने वाले क्षेत्र उपकरणों और मशीन के वायरिंग डिजाइन में उपयोग किए जाने वाले विद्युत सम्मेलनों द्वारा निर्धारित किया जाता है।
यदि सिस्टम में नियंत्रण यंत्रों (सोलेनोइड वाल्व, सूचक दीपक, रिले कॉइल) में एक टर्मिनल 24V पॉजिटिव बस से वायर्ड है और 0V पर स्विच किए गए वापसी पथ की आवश्यकता है,एनपीएन (सिंक) सही मॉड्यूल है.
यदि उपकरण 0V कनेक्टेड के साथ वायर्ड हैं और 24V स्विच किए गए आपूर्ति की आवश्यकता है, तो PNP (स्रोत) सही है।
एक ही प्रणाली में एनपीएन और पीएनपी मॉड्यूल प्रकारों का मिश्रण संभव है, लेकिन प्रत्येक को अपने स्वयं के आउटपुट समूह के वायरिंग सम्मेलन से मेल खाना चाहिए।
2A की सामान्य सीमा का अर्थ है कि जबकि प्रत्येक व्यक्तिगत आउटपुट 0.1A गिर सकता है, सभी एक साथ सक्रिय आउटपुट का योग 2A से अधिक नहीं हो सकता है। प्रत्येक 0.1A पर 32 अंक के साथ,सैद्धांतिक अधिकतम समवर्ती धारा 3 है.2A ️ 2A की सामान्य सीमा से अधिक।
व्यवहार में, यह अधिकतम भार (20 × 0.1A = 2.0A) पर 20 बिंदुओं तक एक साथ चालू होने वाले आउटपुट की संख्या को सीमित करता है।
यदि अनुप्रयोग की लोड प्रोफ़ाइल के लिए पूर्ण धारा पर 20 से अधिक एक साथ सक्रिय आउटपुट की आवश्यकता होती है, तो प्रति बिंदु लोड को आनुपातिक रूप से कम किया जाना चाहिए,या मॉड्यूल आकार के लिए आवेदन की समीक्षा की जानी चाहिए.
कई वास्तविक दुनिया नियंत्रण अनुप्रयोगों के लिए यह बाधा बाध्यकारी नहीं हैः सोलेनोइड कॉइल्स और रिले कॉइल्स जो विशिष्ट XGQ-TR4A लोड को शामिल करते हैं अक्सर 50mA या उससे कम खींचते हैं,जिसका अर्थ है 50mA पर 32 समवर्ती आउटपुट कुल केवल 1.6A सामान्य सीमा 2A के भीतर अच्छी तरह से
XGQ-TR4A सभी 32 आउटपुट चैनलों और सामान्य टर्मिनलों के लिए 40-पिन कनेक्टर का उपयोग करता है।
एलएस इलेक्ट्रिक फील्ड वायरिंग के लिए स्मार्ट लिंक टर्मिनल बोर्ड और केबल निर्दिष्ट करता हैः सी 40 एच एफ-एक्सएक्स केबल श्रृंखला (लंबाई 0.5 मीटर, 1.0 मीटर, 1.5 मीटर, 2.0 मीटर और 3.0m) मॉड्यूल के 40-पिन कनेक्टर को रिले टर्मिनल बोर्ड (R32C-NS5A-40P) या मानक टर्मिनल ब्लॉक (TG7-1H40S) से जोड़ता है, TG7-1H40CA) ।
These accessories simplify field wiring by replacing individual conductor connections at the module with a single multi-way cable to a field-side terminal board where individual conductor terminations are made.
एक्सजीक्यू-टीआर4ए को उत्पाद परिवार के संक्रमण के हिस्से के रूप में एलएस इलेक्ट्रिक द्वारा बंद कर दिया गया।XGQ-TR4A मॉड्यूल सहित XGK-सीरीज पीएलसी के साथ निर्मित मशीनों और प्रणालियों को तब तक प्रतिस्थापन मॉड्यूल की आवश्यकता रहेगी जब तक उपकरण सेवा में है.
उत्तर-बाजार में नए-पुराने स्टॉक इकाइयां और बंद उपकरणों से नवीनीकृत/परीक्षण किए गए इकाइयां दोनों हैं।
प्रतिस्थापन के स्रोत की पुष्टि करते समय, पुष्टि करें कि मॉड्यूल को ज्ञात-अच्छे फर्मवेयर के साथ परीक्षण किया गया है और आउटपुट सत्यापित परिचालन है,चूंकि परीक्षण नहीं किए गए अधिशेष इकाइयों में उनके पिछले संयंत्रों से गुप्त दोष हो सकते हैं.
Q1: XGQ-TR4A का उत्पादन बंद कर दिया गया है। एक नई मशीन डिजाइन के लिए वर्तमान LS इलेक्ट्रिक समकक्ष क्या है?
एलएस इलेक्ट्रिक के वर्तमान एक्सजीके-संगत आउटपुट मॉड्यूल लाइनअप में उसी भौतिक प्रारूप में ट्रांजिस्टर आउटपुट मॉड्यूल शामिल हैं।
प्रतिस्थापन पदनामों के लिए एलएस इलेक्ट्रिक की वर्तमान एक्सजीके श्रृंखला आई/ओ कैटलॉग देखें; कार्यात्मक विनिर्देश (32-बिंदु एनपीएन ट्रांजिस्टर, डीसी 12/24 वी, 0.वर्तमान उत्पाद रेंज में उपलब्ध है.
मौजूदा मशीनों के लिए जहां XGK आधार अपरिवर्तित है, अधिशेष या नवीनीकृत XGQ-TR4A इकाइयों का सोर्सिंग सबसे सीधा रास्ता है।
Q2: क्या XGQ-TR4A आउटपुट सीधे प्रेरक भार (सोलेनोइड कॉइल्स) चला सकते हैं और क्या किसी सुरक्षा की आवश्यकता है?
हाँ, सोलेनोइड कॉइल एक विशिष्ट XGQ-TR4A भार है, बशर्ते कॉइल का वर्तमान खींचना 0.1A प्रति बिंदु से अधिक न हो और समवर्ती कुल आम पर 2A से अधिक न हो।प्रेरक भार बंद होने पर एक बैक-ईएमएफ वोल्टेज स्पाइक उत्पन्न करता हैइस स्पाइक को एक फ्रीव्हीलिंग डायोड द्वारा कॉइल के समानांतर जुड़ा होना चाहिए (पॉजिटिव सप्लाई के लिए कैथोड, स्विच किए गए टर्मिनल के लिए एनोड) ।
फ्रीव्हीलिंग डायोड के बिना, बैक-ईएमएफ स्पाइक्स ट्रांजिस्टर के जीवन को कम करते हैं और आसन्न वायरिंग पर झूठे संकेत उत्पन्न कर सकते हैं।
अधिकांश 24 वोल्ट औद्योगिक सोलेनोइड कॉइल्स में आंतरिक दमन शामिल है, लेकिन इस पर भरोसा करने से पहले इसे कॉइल की डेटाशीट से सत्यापित किया जाना चाहिए।
Q3: प्रतिक्रिया समय ≤1ms के रूप में सूचीबद्ध है। समय-महत्वपूर्ण आउटपुट नियंत्रण अनुप्रयोगों के लिए इसका क्या अर्थ है?
≤1ms प्रतिक्रिया समय पीएलसी पर एक आदेश परिवर्तन से आउटपुट टर्मिनल पर संबंधित परिवर्तन के लिए ट्रांजिस्टर स्विचिंग देरी है।
अधिकांश औद्योगिक नियंत्रण कार्यों के लिए √ सोलेनोइड वाल्व का संचालन, कन्वेयर स्टार्ट/स्टॉप,संकेतक नियंत्रण 1ms नियंत्रित डिवाइस के यांत्रिक प्रतिक्रिया समय और पीएलसी स्कैन चक्र समय के सापेक्ष नगण्य है.
माइक्रोसेकंड की सटीकता के आउटपुट टाइमिंग (जैसे, स्टेपर मोटर पल्स जनरेशन) की आवश्यकता वाले अनुप्रयोगों के लिए, एक ट्रांजिस्टर आउटपुट मॉड्यूल उपयुक्त नहीं है;एक उच्च गति पल्स आउटपुट मॉड्यूल के साथ अपने स्वयं के समय हार्डवेयर की आवश्यकता है.
Q4: क्या XGQ-TR4A का उपयोग XGB कॉम्पैक्ट पीएलसी के साथ-साथ XGK मॉड्यूलर पीएलसी के साथ किया जा सकता है?
XGQ-TR4A XGK मॉड्यूलर पीएलसी प्रणाली के लिए एक I/O मॉड्यूल है और XGB कॉम्पैक्ट पीएलसी के साथ सीधे संगत नहीं है, जो एक अलग I/O विस्तार वास्तुकला का उपयोग करता है।
XGB प्रणाली XGB बस प्रारूप के लिए विशिष्ट अपने स्वयं के विस्तार I/O मॉड्यूल का उपयोग करती है। यदि मौजूदा प्रणाली XGK-आधारित है, तो XGQ-TR4A सही मॉड्यूल है।
XGB आधारित प्रणालियों के लिए, उपयुक्त ट्रांजिस्टर आउटपुट मॉड्यूल के लिए LS इलेक्ट्रिक के XGB विस्तार I/O कैटलॉग से परामर्श करें।
प्रश्न 5: प्रयुक्त एक्सजीक्यू-टीआर4ए की खरीद करते समय, क्या सत्यापन परीक्षणों से पता चलता है कि मॉड्यूल कार्यात्मक है?
एक गहन कार्यात्मक परीक्षण के लिए मॉड्यूल को एक XGK आधार में माउंट करना आवश्यक है, सिस्टम को बिजली देना,और पीएलसी के नैदानिक कार्यों या एक परीक्षण कार्यक्रम के माध्यम से 32 आउटपुट चैनलों में से प्रत्येक को चालू और बंद करने का आदेशप्रत्येक चैनल पर मल्टीमीटर के साथ आउटपुट टर्मिनल वोल्टेज को मापते समय या परीक्षण लैंप के साथ इसकी जांच करते समय यह पुष्टि करें कि प्रत्येक चैनल 0V (≤0.0) के पास खींचता है।2V) जब ON और बंद जब आपूर्ति वोल्टेज के लिए तैरता है.
कोई भी चैनल जो स्विच करने में विफल रहता है, बंद होने पर 0V के करीब रहता है, या ट्रांजिस्टर की खराबी होने पर 0.2V से अधिक होता है। इसके अतिरिक्त, परीक्षण अनुक्रम के दौरान मॉड्यूल की स्थिति एलईडी व्यवहार की जांच करें।
