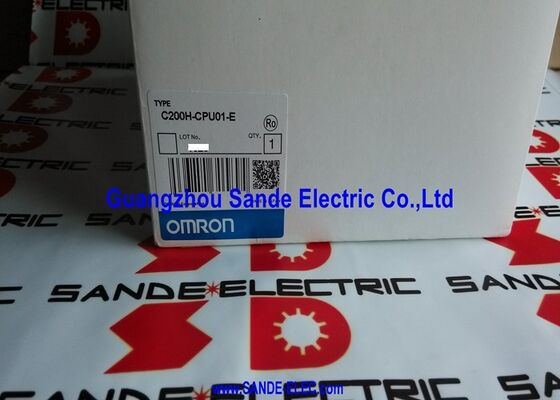

Omron C200H-CPU01-E पीएलसी मॉड्यूल C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. SYSMAC C200H सीरीज पीएलसी सीपीयू मॉड्यूल ¥ 100 ¥ 240VAC पावर सप्लाई, 5VDC 3A आउटपुट, 4K-वर्ड प्रोग्राम मेमोरी, 145-निर्देश सेट, IP30

अवलोकन

दOmron C200H-CPU01-EOmron की SYSMAC C200H प्रोग्रामेबल कंट्रोलर सीरीज़ में मूल CPU इकाई है मॉड्यूल जो पीएलसी के प्रोसेसिंग ब्रेन को अपने स्वयं के एसी पावर सप्लाई के साथ एक एकल रैक-माउंटेबल यूनिट में जोड़ता है.

एक मॉड्यूल में एक एकीकृत डिजाइन ′′ बिजली की आपूर्ति और सीपीयू ′′ C200H वास्तुकला की विशेषता थीः इंजीनियरों को केवल उपयुक्त बैकप्लेन (3, 5, 8 या 10 स्लॉट) का चयन करने की आवश्यकता थी,CPU01 को निर्दिष्ट CPU स्थिति में माउंट करें, और शेष स्लॉट में I/O मॉड्यूल, विशेष कार्य इकाइयां और संचार मॉड्यूल जोड़ें।

C200H 1980 के दशक और 1990 के दशक में ओमरोन का मध्य श्रेणी का पीएलसी था, and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

85132VAC/170264VAC की विस्तारित वोल्टेज रेंज मॉड्यूल को आपूर्ति वोल्टेज सोग के लिए काफी सहिष्णुता देती है,औद्योगिक वातावरण में एक व्यावहारिक लाभ जहां वोल्टेज गुणवत्ता हमेशा आदर्श नहीं होती है.

C200H CPU परिवार के भीतर CPU01 की स्थिति इसे एंट्री-लेवल CPU के रूप में रखती है। C200H रेंज में सबसे बुनियादी प्रोसेसिंग क्षमता।4K शब्द कार्यक्रम स्मृति सीधे मशीन अनुक्रमण संभालती है, कन्वेयर लॉजिक और सामान्य प्रयोजन नियंत्रण कार्यक्रम।

बड़े कार्यक्रमों की आवश्यकता वाले अनुप्रयोगों के लिए, मेमोरी कैसेट स्लॉट विस्तार पथ प्रदान करता हैः प्रोग्राम स्टोरेज का विस्तार करने के लिए एक ईपीआरओएम या ईईपीआरओएम कैसेट डाला जा सकता है,ईईपीआरओएम वेरिएंट के साथ यूवी रबर के बिना क्षेत्र में कार्यक्रम अद्यतन की अनुमति देता है.

अधिक प्रसंस्करण शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए, ओमरोन ने C200H परिवार में CPU01 के ऊपर C200H-CPU03-E (8K शब्द) और C200H-CPU11-E (32K शब्द) को तैनात किया।

प्रमुख विनिर्देश

एकीकृत विद्युत आपूर्ति वास्तुकला

C200H-CPU01-E की अंतर्निहित AC पावर सप्लाई उन विशिष्ट विशेषताओं में से एक है जो C200H डिजाइन को कुछ समकालीन पीएलसी से अलग करती हैं जिन्हें अलग-अलग पावर सप्लाई मॉड्यूल की आवश्यकता होती है।

सीपीयू मॉड्यूल में एकीकृत आपूर्ति होने से बैकप्लेन कॉन्फ़िगरेशन सरल होता हैःइंजीनियर एक मॉड्यूल (CPU01) स्थापित करता है और CPU और I/O रैक के लिए सभी शक्ति रूपांतरण आंतरिक रूप से संभाला जाता है.

5 वीडीसी, 3 ए आउटपुट सीपीयू रैक में स्थापित सभी मॉड्यूलों और विस्तार केबल के माध्यम से जुड़े किसी भी विस्तार रैक के लिए बैकप्लेन लॉजिक पावर की आपूर्ति करता है।

120VA नामित खपत सामान्य परिचालन स्थितियों में एसी आपूर्ति से खींची गई कुल शक्ति को दर्शाता है।

5 वीडीसी, 2 ए पावर फ्यूज सीसी आउटपुट रेल की सुरक्षा करता है यदि कोई मॉड्यूल अत्यधिक करंट ड्रॉप का कारण बनता है, तो फ्यूज सीपीयू या अन्य मॉड्यूल को ओवरकंट्रीट से क्षतिग्रस्त होने की अनुमति देने के बजाय फूटता है।

फ्यूज की प्रतिस्थापन एक रखरखाव कार्य है जो दोष की स्थिति की पहचान और सुधार के बाद कार्य को बहाल करता है।

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, वेल्डिंग उपकरण, या चर भार आपूर्ति की गुणवत्ता को प्रभावित करते हैं।

C200H-CPU01-E इन भिन्नताओं को सहन करता है और अस्थायी वोल्टेज डिप के माध्यम से काम करना जारी रखता है जो कम सहनशील उपकरण को प्रभावित कर सकता है।

आई/ओ आर्किटेक्चर ️ बैकप्लेन, रैक और मॉड्यूल चयन

C200H बैकप्लेन अपने क्रमांकित स्लॉट में मॉड्यूल स्वीकार करता है, जिसमें CPU01-E निर्दिष्ट सीपीयू स्थिति (आमतौर पर सबसे बाएं स्लॉट) पर कब्जा कर लेता है। शेष स्लॉट स्वीकार करते हैंः

आई/ओ मॉड्यूल24 वीडीसी, 100 वीएसी या अन्य सिग्नल स्तरों को स्वीकार करने वाले डिजिटल इनपुट मॉड्यूल; रिले, ट्रांजिस्टर या ट्रायक आउटपुट के साथ डिजिटल आउटपुट मॉड्यूल; वोल्टेज और वर्तमान संकेतों के लिए एनालॉग आई/ओ मॉड्यूल।

विशेष कार्य मॉड्यूलउच्च गति वाले काउंटर मॉड्यूल, स्थिति नियंत्रण मॉड्यूल, तापमान नियंत्रण मॉड्यूल और अन्य अनुप्रयोग-विशिष्ट कार्य इकाइयां जो सीपीयू की क्षमताओं को बुनियादी असतत आई/ओ से परे विस्तारित करती हैं।

संचार मॉड्यूलहोस्ट लिंक (RS-232C SYSMAC होस्ट कंप्यूटरों के लिए लिंक), पीसी लिंक (पीएलसी-टू-पीएलसी डेटा साझा करने के लिए), रिमोट I/O (रिमोट रैक के लिए I/O का विस्तार करने के लिए), और SYSMAC NET लिंक इकाइयां।

सीपीयू रैक में स्थापित मॉड्यूल और सीपीयू01 के स्वयं के बिजली आपूर्ति आउटपुट को समायोजित किया जाता है। दो अतिरिक्त विस्तार रैक सी 200 एच-सीएन श्रृंखला केबल के माध्यम से कनेक्ट होते हैं,प्रत्येक अतिरिक्त I/O के लिए अधिक स्लॉट जोड़ रहा है.

यह तीन रैक अधिकतम C200H प्लेटफॉर्म के दायरे में अधिकांश मध्यम पैमाने पर मशीन नियंत्रण अनुप्रयोगों को कवर करता है।

मेमोरी कैसेट ️ 4K शब्दों से परे विस्तार

C200H-CPU01-E की 4K वर्ड बेस प्रोग्राम मेमोरी सरल मशीन नियंत्रण कार्यक्रमों को कवर करती है।

जब अनुप्रयोग के लिए अधिक की आवश्यकता होती है, तो विस्तारित सबरूटीन पुस्तकालयों, अधिक डेटा रजिस्टरों के साथ बड़े कार्यक्रम,या 8K शब्दों के करीब कार्यक्रम ️ स्मृति कैसेट स्लॉट विस्तार के लिए हार्डवेयर पथ प्रदान करता है.

दईपीआरओएम कैसेट (सी200एच-एमपी16के)16K शब्दों के लिए स्मृति का विस्तार करता है।

यह कारखाने-प्रोग्राम या एक यूवी मिटा डिवाइस प्रोग्रामर के साथ प्रोग्राम किया जाता है,इसे उत्पादन में तैनात करने के लिए उपयुक्त बनाना जहां कार्यक्रम को अंतिम रूप दिया गया है और अनजाने में संशोधन से सुरक्षा की आवश्यकता है.

ईपीआरओएम को यूवी मिटाने के बिना पुनः प्रोग्राम नहीं किया जा सकता है, जो इसे स्थिर उत्पादन कार्यक्रमों के लिए उपयुक्त बनाता है।

दEEPROM कैसेट (C200H-ME16K)यह 16K शब्दों तक भी फैली हुई है, लेकिन विद्युत रीप्रोग्रामिंग की अनुमति देती है ¢ कार्यक्रम को कैसेट को निकाले बिना या यूवी मिटाए बिना प्रोग्रामिंग डिवाइस का उपयोग करके फील्ड में अपडेट किया जा सकता है।

यह लचीलापन EEPROM कैसेट को उन प्रतिष्ठानों के लिए पसंदीदा विकल्प बनाता है जहां कार्यक्रम को आवधिक अद्यतन, पैरामीटर समायोजन,या उपकरण के परिचालन जीवन के दौरान नुस्खा परिवर्तन.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: C200H-CPU01-E में 4K शब्द प्रोग्राम मेमोरी है। क्या यह अधिकांश C200H अनुप्रयोगों के लिए पर्याप्त है?

4K शब्द C200H सीपीयू रेंज में प्रवेश क्षमता है, जो टाइमर, काउंटर, तुलना निर्देशों के साथ सीढ़ी तर्क का उपयोग करके मध्यम जटिल मशीन अनुक्रमण कार्यक्रमों के लिए पर्याप्त है।और मानक इनपुट/आउटपुट तर्क.

दस स्टेशनों, आठ इंटरलॉक, छह दोष स्थितियों और बुनियादी एचएमआई संचार के साथ एक कन्वेयर के लिए एक विशिष्ट कार्यक्रम 1,500 ₹ 2,500 शब्दों पर कब्जा कर सकता है, जो 4K के भीतर आराम से फिट हो सकता है।ऐसे कार्यक्रम जिनमें व्यापक डेटा हेरफेर शामिल है, बड़ी खोज तालिकाएं, या बहुत लंबी अनुक्रमिक तर्क श्रृंखलाएं 4K से बाहर हो सकती हैं और या तो मेमोरी कैसेट विस्तार या C200H-CPU03-E (8K शब्द) या C200H-CPU11-E (32K शब्द) में अपग्रेड की आवश्यकता हो सकती है।

प्रश्न 2: क्या C200H-CPU01-E प्रोग्रामिंग के लिए विंडोज चलाने वाले आधुनिक पीसी के साथ सीधे संवाद कर सकता है?

C200H-CPU01-E में स्वयं CPU01 पर एक अंतर्निहित RS-232C बंदरगाह नहीं है, प्रोग्रामिंग डिवाइस के साथ संचार के लिए परिधीय बंदरगाह और एक उपयुक्त प्रोग्रामिंग कंसोल या एडाप्टर का उपयोग किया जाता है।

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

आधुनिक पीसी पर यूएसबी-टू-आरएस232सी एडाप्टर की आवश्यकता हो सकती है जिनके पास मूल आरएस232सी पोर्ट नहीं हैं।

वैकल्पिक रूप से, बैकप्लेन में स्थापित होस्ट लिंक संचार मॉड्यूल SCADA और प्रोग्रामिंग एक्सेस के लिए RS-232C कनेक्टिविटी प्रदान करते हैं।

Q3: CPU01-E का उपयोग करने वाली C200H प्रणाली के लिए अधिकतम I/O बिंदु संख्या क्या है?

C200H प्रणाली की कुल I/O क्षमता CPU रैक और दो विस्तार रैक पर स्थापित I/O मॉड्यूल की संख्या और प्रकार पर निर्भर करती है। प्रत्येक I/O मॉड्यूल 8, 16, या 32 I/O बिंदुओं का योगदान करता है.

अधिकतम तीन रैक और मानक I/O मॉड्यूल कॉन्फ़िगरेशन के साथ, एक C200H प्रणाली आम तौर पर कई सौ असतत I/O बिंदुओं तक पहुंच सकती है।

सटीक अधिकतम विशिष्ट मॉड्यूल चयन, बैकप्लेन के आकार और बिजली आपूर्ति क्षमता पर निर्भर करता है, 5 वीडीसी,CPU01-E के 3A आउटपुट सभी स्थापित मॉड्यूल की कुल वर्तमान खपत को सीमित करता है.

बहुत बड़ी I/O गिनती की आवश्यकता वाले सिस्टम C200H-CPU01-E की पावर सप्लाई क्षमता से अधिक होंगे और सावधानीपूर्वक चालू बजट योजना या उच्च-शक्ति वाले CPU संस्करण पर कदम रखने की आवश्यकता होगी।

Q4: C200H-CPU01-E में 2A पावर फ्यूज है। क्या इसे फील्ड में बदला जा सकता है?

हाँ. C200H-CPU01-E पर 5VDC, 2A पावर फ्यूज एक प्रतिस्थापन योग्य घटक है. यदि फ्यूज एक ओवरकंट्रैक्ट घटना (मॉड्यूल की विफलता, वायरिंग की गलती, या बाहरी शॉर्ट सर्किट) के कारण फट जाता है,मूल कारण की पहचान और सुधार के बाद फ्यूज को बदलना होगा.

अंतर्निहित दोष को हल किए बिना फ्यूज को बदलने से तुरंत प्रतिस्थापन फ्यूज फिर से फट जाएगा।

सही फ्यूज प्रकार C200H हार्डवेयर मैनुअल में निर्दिष्ट किया गया है ️ एक गलत फ्यूज रेटिंग का उपयोग या तो अपर्याप्त सुरक्षा प्रदान कर सकता है या सामान्य संचालन स्थितियों में कष्टप्रद यात्रा का कारण बन सकता है।

Q5: क्या C200H-CPU01-E डेटा साझा करने के लिए ओमरोन के वर्तमान CJ और NJ श्रृंखला पीएलसी के साथ संगत है?

C200H-CPU01-E पुराने SYSMAC लिंक और होस्ट लिंक संचार प्रोटोकॉल का उपयोग करता है जो प्रोटोकॉल रूपांतरण के बिना ओमरोन की वर्तमान CJ2 या NJ श्रृंखला के साथ सीधे संगत नहीं हैं।

पुरानी प्रणालियों के लिए जहां एक C200H और एक आधुनिक Omron CJ/NJ श्रृंखला नियंत्रक को डेटा का आदान-प्रदान करने की आवश्यकता होती है,एक सीरियल संचार इकाई उपयुक्त होस्ट लिंक प्रोटोकॉल के साथ C200H रैक में स्थापित किया जा सकता है, जबकि आधुनिक नियंत्रक अपने स्वयं के ईथरनेट या ईथरनेट/आईपी कनेक्शन का उपयोग करता है, प्रोटोकॉल रूपांतरण या तो सॉफ्टवेयर में या गेटवे डिवाइस के माध्यम से संभाला जाता है।

इस अनुवाद परत के बिना C200H और आधुनिक नियंत्रकों के बीच प्रत्यक्ष टैग-स्तर एकीकरण उपलब्ध नहीं है।
