पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | C200HE-CPU42-E |

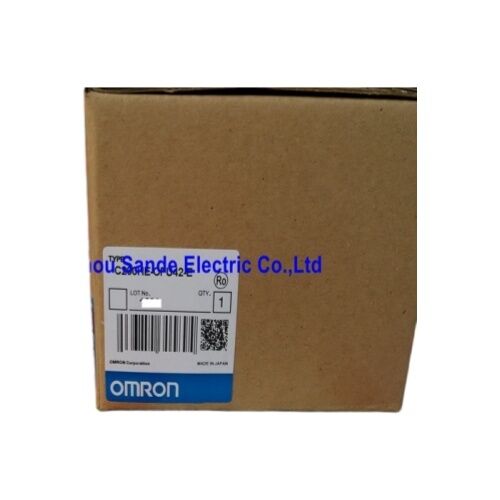

भाग संख्याःC200HE-CPU42-E
निर्माता:ओमरोन (जापान)
उत्पाद का प्रकार:पीएलसी सीपीयू यूनिट C200Hα सीरीज
श्रृंखला:C200HE (C200Hα)
C200HE-CPU42-E ओमरोन C200Hα परिवार में मध्य श्रेणी की CPU इकाई है, जो 1990 के दशक और 2000 के दशक की शुरुआत में ओमरोन की स्वचालन पेशकश को परिभाषित करने वाला पीएलसी प्लेटफॉर्म है।ये प्रणालियाँ दुनिया भर में उत्पादन सुविधाओं में सक्रिय सेवा में हैं, और मुख्य कारण उपयोगकर्ताओं इस सीपीयू स्रोत निरंतरता हैः नियंत्रण प्रणाली को फिर से डिजाइन किए बिना मूल कार्यक्रम संरचना, वायरिंग व्यवस्था, और I / O मानचित्रण बरकरार रखने के लिए है।
7.2K शब्दों की कार्यक्रम क्षमता और दो विस्तार रैक के माध्यम से 880 अधिकतम I / O बिंदुओं पर, C200HE-CPU42-E मध्य पैमाने पर मशीन नियंत्रण को कवर करता हैकन्वेयर सिस्टम, और पैकेजिंग उपकरण के बिना एक अधिक जटिल सीपीयू की आवश्यकता है कि आवेदन वास्तव में जरूरत है.3 μs मूल निष्पादन गति इसे अनुक्रम नियंत्रण कर्तव्यों के लिए न्यूनतम से काफी ऊपर रखती है.
अंतर्निहित RS-232C पोर्ट और संचार बोर्ड स्लॉट एक साथ सिस्टम को दो स्वतंत्र संचार मार्ग प्रदान करते हैंः प्रोग्रामिंग, निगरानी या HMI कनेक्शन के लिए RS-232C,और नेटवर्क विस्तार के लिए संचार बोर्ड स्लॉट जैसे कि एक DeviceNetएक स्थापित C200H प्रणाली पर काम करने वाले रखरखाव इंजीनियरों के लिए, इस संयोजन का मतलब है कि संचार विकल्प आधार सीरियल पोर्ट तक सीमित नहीं हैं।
मेमोरी बैकअप में एचआर डेटा रजिस्टर, एआर डेटा एरिया, काउंटर करंट वैल्यूज, डीएम डेटा और पावर ऑफ के दौरान क्लॉक डेटा शामिल हैं। बैकअप बैटरी का 25 डिग्री सेल्सियस पर 5 साल का सामान्य सेवा जीवन है।जब बैटरी अलार्म दिखाई देता है, इसे पीएलसी के साथ बदल दिया जाना चाहिए जो कि चालू है, यदि बैटरी सीमांत है तो संग्रहीत डेटा को साफ करने के जोखिमों को बंद कर देता है।
| पैरामीटर | मूल्य |
|---|---|
| कार्यक्रम क्षमता | 7.2K शब्द |
| डीएम क्षमता | 6 हजार शब्द |
| अधिकतम I/O | 880 अंक |
| मूल गति | 0.3 μs min |
| निर्मित बंदरगाह | RS-232C |
| संचार बोर्ड | हाँ (1 स्लॉट) |
| विस्तार रैक | 2 तक |
| विशेष I/O इकाइयां | 10 तक |
| बैटरी जीवन | 25°C पर 5 वर्ष |
Q1: C200HE-CPU42-E का उपयोग किस लिए किया जाता है?
यह C200H आधारित पीएलसी प्रणालियों के लिए सीपीयू इकाई है, जो सीढ़ी कार्यक्रमों को निष्पादित करती है, I/O स्कैनिंग का प्रबंधन करती है, विस्तार इकाइयों का समन्वय करती है, और RS-232C संचार को संभालती है।विशिष्ट अनुप्रयोगों में उत्पादन उपकरण शामिल हैं, असेंबली मशीनरी, और मौजूदा C200H संयंत्रों में कन्वेयर नियंत्रण।
Q2: CPU42-E को उसी श्रृंखला में CPU32-E से क्या अलग करता है?
दोनों C200HE CPU हैं, लेकिन CPU42-E CPU32-E के 3.2K शब्दों के मुकाबले 7.2K शब्द प्रोग्राम क्षमता प्रदान करता है, और RS-232C पोर्ट (एक CPU4x सुविधा) का समर्थन करता है।CPU42-E सही विकल्प है जब स्थापित कार्यक्रम बड़ी स्मृति या अंतर्निहित सीरियल पोर्ट की आवश्यकता है.
Q3: क्या C200HE-CPU42-E में एक अंतर्निहित संचार पोर्ट है?
हाँ ¢ एक RS-232C पोर्ट अंतर्निहित है. इसके अतिरिक्त संचार बोर्ड स्लॉट DeviceNet, ईथरनेट, या अन्य प्रोटोकॉल के लिए वैकल्पिक नेटवर्क बोर्ड स्वीकार करता है,प्रणाली को एक दूसरा स्वतंत्र संचार मार्ग प्रदान करना.
Q4: C200HE-CPU42-E कितने विस्तार इकाइयों का समर्थन कर सकता है?
2 विस्तार I/O रैक, 10 विशेष I/O इकाइयां, और 10 समूह-2 उच्च घनत्व I/O इकाइयां, जिससे सिस्टम C200HE आर्किटेक्चर के भीतर रहते हुए बेस CPU रैक से बहुत आगे बढ़ सकता है।
Q5: क्या C200HE-CPU42-E अभी भी उत्पादन में C200H प्रणाली के लिए उपलब्ध है?
C200H प्लेटफॉर्म को ओमरोन द्वारा बंद कर दिया गया है। प्रतिस्थापन सीपीयू औद्योगिक पीएलसी के बाद के बाजार में उपलब्ध हैं और एक्सचेंज यूनिट व्यापक रूप से उपलब्ध हैं।एक संगत स्रोत से CPU42-E एक प्रत्यक्ष प्रतिस्थापन है एक समान के लिए समान स्वैप के लिए कोई कार्यक्रम या वायरिंग परिवर्तन की आवश्यकता नहीं है.
