| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE RoHS |

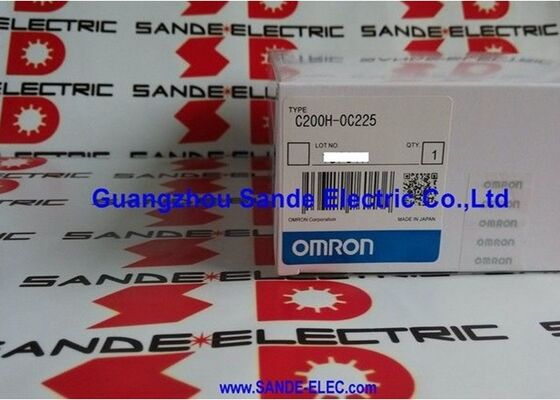

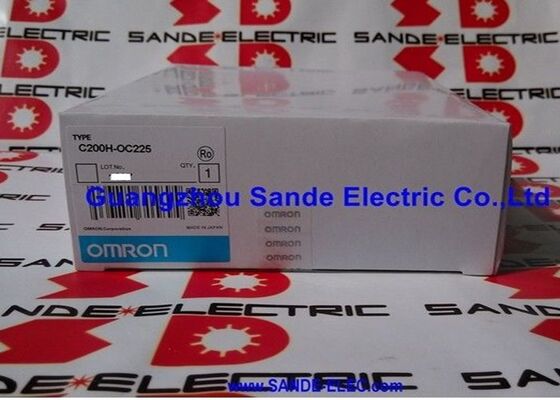

| मॉडल संख्या | C200H-OC225 |
C200H-OC225 एक C200H पीएलसी रैक का विस्तार करता है जिसमें 16 रिले आउटपुट पॉइंट्स हैं जो 250V AC या 24V DC लोड के लिए 2A प्रति आउटपुट पर रेटेड हैं।रिले-प्रकार का आउटपुट इस मॉड्यूल की परिभाषित विशेषता है, प्रत्येक आउटपुट चैनल एक यांत्रिक संपर्क के माध्यम से स्विच करता है, जो इसे ट्रांजिस्टर या ट्रायाक आउटपुट मॉड्यूल की तुलना में अधिक क्षेत्र भारों के साथ विद्युत रूप से संगत बनाता हैः एसी और डीसी भार मिश्रित, उच्च सर्ज सहिष्णुता के साथ प्रेरक भार,और उपकरणों को ट्रांजिस्टर स्तर के संकेतों के बजाय संपर्क-बंद की आवश्यकता होती है.
प्रयोग किया रिले प्रकार Omron G6B-1174P-FD-यूएस है प्रत्येक आउटपुट चैनल पर एक 24V डीसी कॉइल रिले। रिले यांत्रिक जीवन लंबी अवधि स्विचिंग चक्र गिनती को सीमित करता है,जिसका अर्थ है कि यह मॉड्यूल आउटपुट के लिए उपयुक्त है जो उच्च दर वाले पल्स आवृत्तियों के बजाय मशीन-घटना आवृत्ति पर स्विच करते हैं.
| पैरामीटर | मूल्य |
|---|---|
| आउटपुट बिंदु | 16 |
| नामित भार | 250 वी एसी / 24 वी डीसी |
| वर्तमान प्रति बिंदु | 2 ए |
| विद्युत प्रति इकाई | 8 कुल |
| मिन. स्विचिंग | 10 एमए / 5 वी डीसी |
| रिले प्रकार | G6B-1174P-FD-US |
| प्रतिक्रिया समय | 10 एमएस (ON/OFF) |
2A प्रति बिंदु रेटिंग अधिकतम वर्तमान है जो एक एकल आउटपुट स्विच कर सकता है।8A प्रति इकाई रेटिंग कुल समवर्ती धारा को सभी 16 बिंदुओं के माध्यम से संयुक्त रूप से , सभी सक्रिय आउटपुट का योग 8A से अधिक नहीं होना चाहिए।
व्यावहारिक रूप से, सभी 16 आउटपुट को एक साथ 2 ए की व्यक्तिगत सीमा के पास लोड करने से यूनिट कुल 32 ए की ओर धकेल दिया जाएगा। प्रति यूनिट 8 ए की छत से काफी ऊपर।ऐसे संयंत्रों में जहां कई आउटपुट एक साथ भार चलाते हैं, सबसे खराब समवर्ती धारा की गणना करें और सत्यापित करें कि यह कुल 8A के भीतर है। इससे अधिक होने से मॉड्यूल को थर्मल क्षति होती है, भले ही कोई व्यक्तिगत रिले ओवरलोड न हो।
5 वी डीसी पर 10 एमए की न्यूनतम स्विचिंग क्षमता पुष्टि करती है कि जी6बी रिले कम ऊर्जा वाले पायलट सर्किटों को संपर्क गिरावट के बिना स्विच कर सकता है। यह मानक 24 वी आई/ओ के साथ सिग्नल स्तर के भार के लिए उपयोगी है।
प्रश्न 1: रिले आउटपुट को पुराने मशीन पैनलों में ट्रांजिस्टर आउटपुट से बेहतर क्या बनाता है?
रिले आउटपुट समान रूप से एसी और डीसी भार स्विच करते हैं और ट्रांजिस्टर आउटपुट की तुलना में बेहतर सर्ज सहिष्णुता के साथ प्रेरक भार (कंटैक्टर, सोलेनोइड्स) को संभालते हैं।आउटपुट प्रकार मूल पैनल में क्षेत्र के तार और भार प्रकार से मेल करने के लिए चुना गया थारिले मॉड्यूल के साथ प्रतिस्थापन मूल आउटपुट व्यवहार को बरकरार रखता है ∙ क्षेत्र के तारों में कोई परिवर्तन नहीं, बाहरी रिले इंटरफ़ेस हार्डवेयर में कोई संशोधन नहीं।
प्रश्न 2: प्रत्येक बिंदु को 2 ए रेट किए जाने के बावजूद प्रति इकाई 8 ए सीमा क्यों महत्वपूर्ण है?
8A प्रति इकाई सीमा पूरे मॉड्यूल के लिए एक साथ थर्मल छत है। यदि कई आउटपुट एक ही समय में उच्च धारा भार स्विच करते हैं,संयुक्त धारा 8A से अधिक हो सकती है, भले ही कोई भी व्यक्तिगत बिंदु 2A से अधिक न हो. सभी एक साथ सक्रिय आउटपुट धाराओं के सबसे खराब मामले की गणना करें और पुष्टि करें कि यह 8A से नीचे रहता है, या इकाई कुल के भीतर रहने के लिए प्रति बिंदु भार को कम करें।
Q3: रिले का सेवा जीवन क्या है और मॉड्यूल को कब रोकथाम के लिए बदला जाना चाहिए?
G6B रिले का एक नामित यांत्रिक जीवन है (स्विचिंग ऑपरेशन की संख्या) । उच्च आवृत्ति आउटपुट स्विचिंग के साथ अनुप्रयोगों में, रिले संपर्क तेजी से पहनते हैं। एक सामान्य मार्गदर्शन के रूप में, रिले के संपर्क में तेजी आती है।रिले आउटपुट मॉड्यूल में मशीनों कि आउटपुट चक्र कई हजार बार प्रति दिन अनुसूचित निवारक रखरखाव चक्र में शामिल किया जाना चाहिए.
Q4: क्या C200H-OC225 अभी भी खरीदने के लिए उपलब्ध है?
C200H श्रृंखला एक विरासत ओमरोन प्लेटफॉर्म है। मॉड्यूल को ओमरोन C200H आफ्टरमार्केट ₹ औद्योगिक पीएलसी पार्ट्स डीलरों, विरासत ओमरोन वितरकों और नवीनीकरण विशेषज्ञों के माध्यम से प्राप्त किया जा सकता है।C200H-OC225 भाग संख्या की पुष्टि करें, विशेष रूप से, ′′ आसन्न C200H आउटपुट मॉड्यूल (C200H-OC221), OC222, OC224) बिंदुओं की संख्या या संपर्क विन्यास में भिन्न होते हैं।
Q5: C200H-OC225 को बदलते समय क्या जाँच करनी चाहिए?
प्रतिस्थापन मॉड्यूल C200H-OC225 विशेष रूप से (रिले प्रकार, 16 अंक) है की पुष्टि करें। प्रति बिंदु क्षेत्र भार और प्रति बिंदु 2A / 8A प्रति इकाई सीमाओं के खिलाफ समवर्ती भार का योग की जाँच करें।पिन की स्थिति के लिए रैक बैकप्लेन कनेक्टर की जाँच करें. स्थापना के बाद, मशीन को उत्पादन में वापस लाने से पहले प्रत्येक आउटपुट चैनल अपने पीएलसी पते पर सही ढंग से प्रतिक्रिया करता है।
