पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Versamax |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | IC200UDR164-DKC |

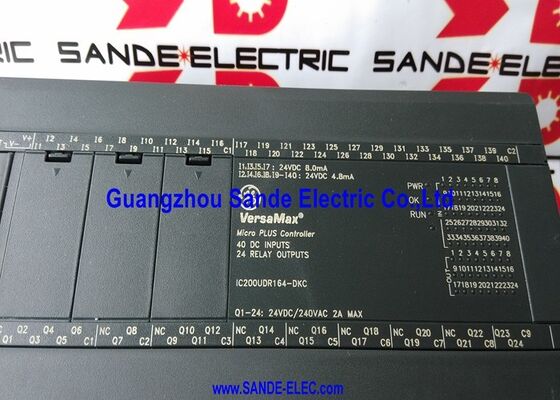

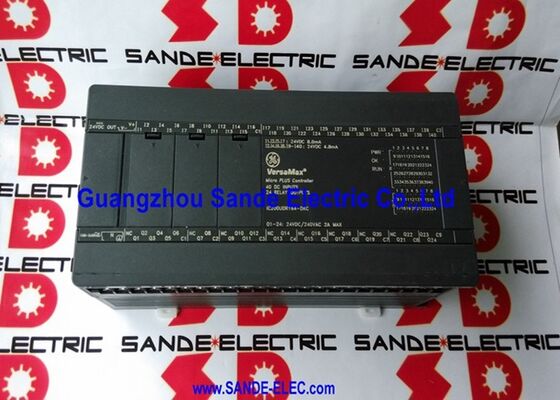

IC200UDR164-DKC एक पूर्ण वर्सामैक्स माइक्रो पीएलसी प्रोसेसर, बिजली की आपूर्ति, डिजिटल इनपुट, और रिले आउटपुट सभी एक आवास में है। यह एक स्टैंडअलोन I / O कार्ड नहीं है;यह एक स्वायत्त प्रोग्रामेबल नियंत्रक है जिसमें CPU है, कार्यक्रम निष्पादन, और क्षेत्र I/O.
"UDR164" नाम का एक कार्यात्मक अर्थ हैः इकाई 64-बिंदु प्रारूप में 40 डीसी डिजिटल इनपुट और 24 रिले आउटपुट प्रदान करती है (यू = वर्सामैक्स, डी = डीसी इनपुट, आर = रिले आउटपुट,164 = 120/240VAC बिजली की आपूर्ति के साथ 64-बिंदु). DKC प्रत्यय इस विशिष्ट निर्माण के हार्डवेयर संशोधन की पहचान करता है.
120-240VAC बिजली इनपुट पर, यह इकाई एक अलग डीसी बिजली की आपूर्ति के बिना सीधे एसी बिजली की आपूर्ति से जुड़ी होती है। आंतरिक एसी/डीसी कनवर्टर पीएलसी तर्क और इनपुट सर्किट दोनों को शक्ति प्रदान करता है।कैबिनेट डिजाइनों के लिए जहां एसी आपूर्ति प्राथमिक बिजली स्रोत है, यह एक घटक को समाप्त करता है।
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | वर्सामैक्स माइक्रो पीएलसी (पूर्ण नियंत्रक) |
| कुल आई/ओ | 64 अंक |
| डिजिटल इनपुट | 40 × 24 वीडीसी |
| रिले आउटपुट | 24 × फॉर्म सी (एसपीडीटी) |
| इनपुट करंट | 8mA प्रति इनपुट |
| एचएससी इनपुट | 8 तक (इनपुट बैंक से) |
| विद्युत आपूर्ति | 120 ̊ 240VAC |
| सीरियल पोर्ट | RS-232C |
| विस्तार | 4 विस्तार इकाइयों तक |
| पुनरावलोकन | डीकेसी |
24 रिले आउटपुटों में से प्रत्येक एक फॉर्म सी (एसपीडीटी) संपर्क है, जो सामान्य रूप से खुले, सामान्य रूप से बंद और सामान्य टर्मिनलों के साथ एक स्विचओवर रिले है। यह संपर्क फॉर्म सबसे अधिक वायरिंग लचीलापन देता हैः
सामान्य रूप से खुला (NO):मानक भार नियंत्रण √ मोटर स्टार्टर कॉइल, सोलेनोइड वाल्व, अलार्म।
सामान्य रूप से बंद (NC):विफलता-सुरक्षित अनुप्रयोग ✓ सर्किट जिन्हें आउटपुट बंद होने पर एनर्जी दी जानी चाहिए और चालू होने पर एनर्जी बंद कर दी जानी चाहिए।
सामान्य (COM):रिले के संपर्क रेटिंग के भीतर किसी भी क्षेत्र आपूर्ति वोल्टेज स्वीकार करता है. 120VAC भार, 230VAC भार,और 24 वीडीसी भार एक ही रिले बैंक के लिए कनेक्ट करें बिना वोल्टेज-मैचिंग हार्डवेयर के ️ रिले संपर्क पीएलसी आपूर्ति से विद्युत स्वतंत्र है.
एसी संचालित कॉम्पैक्ट मशीन पैनल:इकाई सीधे पैनल के एसी बस से जुड़ी होती है। पीएलसी के लिए 24 वीडीसी पावर सप्लाई मॉड्यूल की आवश्यकता नहीं होती है
बहु-क्षेत्र रिले नियंत्रणः24 फॉर्म सी रिले स्वतंत्र रूप से मोटर स्टार्टर, वाल्व सोलेनोइड्स और अलार्म संपर्क को मिश्रित एसी और डीसी क्षेत्र वोल्टेज पर नियंत्रित करते हैं, सभी एक नियंत्रक आवास से।
उच्च गति उत्पादन गणनाःएचएससी मोड में एक साथ 8 काउंटरों से एन्कोडर या सेंसर पल्स ट्रैक किए जाते हैं। बैच नियंत्रण, लंबाई माप या गति निगरानी के लिए प्रत्येक स्कैन के लिए प्रोग्राम संचित गिनती पढ़ता है।
Q1: "-DKC" संशोधन प्रत्यय क्या है और क्या यह संगतता को प्रभावित करता है?
DKC प्रत्यय IC200UDR164 के विशिष्ट हार्डवेयर संशोधन की पहचान करता है।संशोधनों में समान कार्यात्मक विनिर्देश और कार्यक्रम संगतता बनाए रखते हुए घटक या निर्माण अद्यतन को प्रतिबिंबित किया गया हैएक डीकेसी इकाई अधिकांश प्रतिष्ठानों में कार्यक्रम परिवर्तन के बिना पिछले आईसी200यूडीआर164 संशोधनों (जैसे एडी, सीबी, आदि) की जगह लेती है।यदि संशोधन संगतता के बारे में चिंताएं हैं तो स्थापित प्रोग्राम के फर्मवेयर संस्करण की आवश्यकताओं की पुष्टि करें.
Q2: IC200UDR164-DKC से कौन सा प्रोग्रामिंग सॉफ्टवेयर जुड़ा हुआ है?
वर्सामैक्स माइक्रो सीरीज़ को प्रोफिसि मशीन एडिशन (पीएमई) या पहले के लॉजिकमास्टर सॉफ्टवेयर का उपयोग करके प्रोग्राम किया जाता है।IC200CBL001 या समकक्ष प्रोग्रामिंग केबल का उपयोग करके अंतर्निहित RS-232C सीरियल पोर्ट के माध्यम से कनेक्शन. प्रोफिसि मशीन एडिशन वर्सामैक्स माइक्रो प्लेटफॉर्म के लिए दोनों सीढ़ी आरेख और निर्देश सूची प्रोग्रामिंग भाषाओं का समर्थन करता है.
Q3: क्या 24 रिले आउटपुट एक ही रिले से एक साथ NO और NC संपर्क के रूप में उपयोग किए जा सकते हैं?
हाँ. प्रत्येक फॉर्म सी रिले टर्मिनल पट्टी पर सभी तीन टर्मिनलों ¥ NO, NC, और COM ¥ प्रदान करता है। कार्यक्रम रिले कॉइल को कमांड करता है; NO, NC,या दोनों निर्धारित करता है कि कैसे क्षेत्र सर्किट प्रतिक्रिया करता हैएक रिले एक ही आउटपुट कमांड के साथ एक NO सर्किट (एक दीपक को चालू करने वाला) को बंद कर सकता है और एक NC सर्किट (एक बायपास को बंद करने वाला) खोल सकता है।
Q4: IC200UDR164 और IC200UDR064 में क्या अंतर है?
दोनों 64-बिंदु वर्सामैक्स माइक्रो पीएलसी हैं जिनमें 40 डीसी इनपुट और 24 रिले आउटपुट हैं। अंतर बिजली की आपूर्ति हैः IC200UDR064 24VDC इनपुट पावर का उपयोग करता है; IC200UDR164 120/240VAC का उपयोग करता है।अन्य सभी कार्यात्मक विनिर्देश ️ I/O गणना, एचएससी क्षमता, रिले प्रकार, विस्तार कनेक्टिविटी समान हैं। पैनल में उपलब्ध आपूर्ति वोल्टेज के आधार पर चुनें।
Q5: क्या रिले आउटपुट इंडक्टिव लोड स्विचिंग से सुरक्षित हैं?
रिले संपर्कों में ही अंतर्निहित दमन शामिल नहीं है। प्रेरक भार (मोटर स्टार्टर कॉइल, सोलेनोइड वाल्व) के लिए,भार के पार बाहरी दमन की सिफारिश की जाती है एसी भार के लिए एक स्न्यबर नेटवर्क या डीसी भार के लिए एक फ्रीव्हीलिंग डायोड. बिना दमन के रिले के उद्घाटन पर बैक-ईएमएफ स्पाइक समय के साथ संपर्क जीवन को खराब कर देता है.स्विच किए जा रहे विशिष्ट भार प्रकारों के लिए IC200UDR164 उपयोगकर्ता पुस्तिका से प्रेरक भार निवारण आवश्यकताओं को सत्यापित करें.
