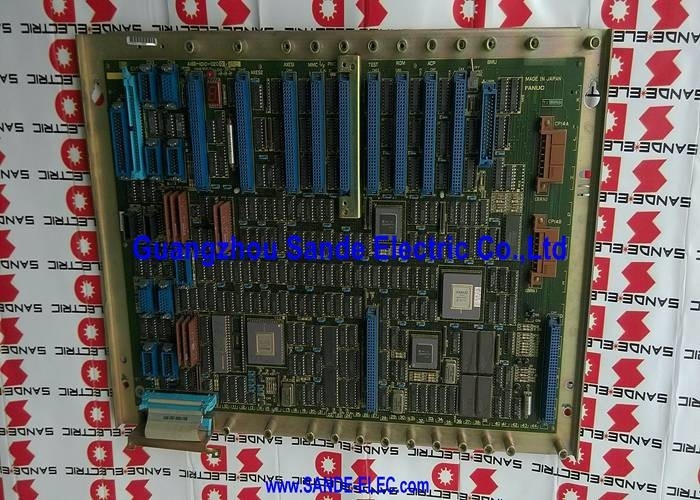

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1210-0030 |
FANUC के एनालॉग सीएनसी अक्ष नियंत्रण आर्किटेक्चर में, अक्ष नियंत्रण पीसीबी सीएनसी के मुख्य इंटरपोलेशन प्रोसेसर और सर्वो ड्राइव एम्पलीफायरों के बीच बैठता है। मुख्य सीपीयू प्रत्येक प्रक्षेप चक्र के लिए आवश्यक अक्ष आंदोलन की गणना करता है और परिणाम को अक्ष बोर्ड को सौंपता है। एक्सिस बोर्ड इन कमांड को एनालॉग सिग्नल में परिवर्तित करता है जिसे सर्वो ड्राइव वेग या टॉर्क संदर्भ के रूप में व्याख्या करता है।
A16B-1210-0030 एक साथ तीन अक्षों को संभालता है। 3-अक्ष मशीनिंग केंद्र (एक्स, वाई, जेड) के लिए, यह एकल बोर्ड संपूर्ण गति इंटरफ़ेस का प्रबंधन करता है। इसके प्रत्येक सक्रिय अक्ष के लिए, यह:
| पैरामीटर | कीमत |
|---|---|
| इंटरफ़ेस | अनुरूप |
| अक्ष क्षमता | 3 अक्ष तक |
| समारोह | एक्सिस कमांड + फीडबैक प्रोसेसिंग |
| इंस्टालेशन | सीएनसी नियंत्रक रैक (प्लग-इन) |
| शृंखला | ए16बी-1210 |
समन्वित गति - एक प्रोग्राम किए गए पथ के साथ कई अक्षों की एक साथ गति - एक ही समय में सभी सक्रिय अक्षों को अद्यतन करने के लिए अक्ष बोर्ड की आवश्यकता होती है। A16B-1210-0030 एक ही समय में सभी तीन अक्षों के लिए कमांड प्राप्त करता है और एक ही प्रसंस्करण चक्र में सभी तीन आउटपुट को अपडेट करता है।
यदि एक अक्ष विलंबित है - यदि X-अक्ष कमांड को Y और Z के एक चक्र के बाद अद्यतन किया जाता है - तो वास्तविक उपकरण स्थिति प्रोग्राम किए गए पथ से भटक जाती है। यही कारण है कि अक्ष बोर्डों को अनुक्रमिक अक्ष प्रसंस्करण के बजाय एक साथ, सिंक्रनाइज़ अपडेट लूप के साथ डिज़ाइन किया गया है।
जब A16B-1210-0030 विफल हो जाता है या कोई खराबी उत्पन्न हो जाती है, तो परिणाम अक्सर एकल-अक्ष या बहु-अक्ष निम्न त्रुटि अलार्म होता है - सीएनसी पता लगाता है कि आदेशित और वास्तविक स्थिति एक स्वीकार्य सीमा से परे हो गई है। यह पुष्टि करने के बाद कि ड्राइव और मोटर कार्यात्मक हैं, एक्सिस बोर्ड एक प्राथमिक निदान लक्ष्य है।
3-अक्ष मशीनिंग केंद्र रखरखाव:एक 3-अक्ष सीएनसी मशीनिंग केंद्र तीनों अक्षों पर निम्नलिखित त्रुटि अलार्म विकसित करता है। सर्वो ड्राइव और मोटर का परीक्षण सही ढंग से हुआ। A16B-1210-0030 अक्ष नियंत्रण बोर्ड को दोष के रूप में पहचाना गया है। बोर्ड प्रतिस्थापन समन्वित 3-अक्ष गति को पुनर्स्थापित करता है।
निवारक अतिरिक्त स्टॉक:एनालॉग एक्सिस बोर्ड के साथ कई FANUC सीएनसी सिस्टम संचालित करने वाली एक मशीन शॉप वर्कशॉप स्पेयर के रूप में A16B-1210-0030 को बनाए रखती है, जो बोर्ड-स्तरीय विफलता पर तत्काल बोर्ड स्वैप को सक्षम करती है।
Q1: एनालॉग एक्सिस बोर्ड और डिजिटल एक्सिस बोर्ड के बीच क्या अंतर है?
एक एनालॉग अक्ष बोर्ड सर्वो ड्राइव के लिए वेग या टॉर्क संदर्भ के रूप में एक निरंतर परिवर्तनशील डीसी वोल्टेज (आमतौर पर ±10V) उत्पन्न करता है। एक डिजिटल अक्ष बोर्ड एक सीरियल डिजिटल बस (जैसे कि बाद की FANUC पीढ़ियों में FSSB फाइबर ऑप्टिक) के माध्यम से संचार करता है। एनालॉग अक्ष बोर्ड पहले की वास्तुकला हैं; बाद की सीएनसी पीढ़ियों में डिजिटल इंटरफेस ने उनकी जगह ले ली। A16B-1210-0030 एनालॉग प्रकार है।
Q2: A16B-1210-0030 के साथ कौन से सर्वो ड्राइव प्रकार संगत हैं?
सर्वो ड्राइव के साथ एनालॉग एक्सिस बोर्ड इंटरफ़ेस जो एनालॉग वेग संदर्भ इनपुट को स्वीकार करता है - आमतौर पर FANUC की पिछली एसी और डीसी सर्वो ड्राइव पीढ़ी जो डिजिटल एफएसएसबी इंटरफ़ेस से पहले की होती है। प्रतिस्थापन फिट करने से पहले A16B-1210-0030 के आउटपुट सिग्नल विनिर्देश के विरुद्ध मशीन पर स्थापित विशिष्ट सर्वो ड्राइव श्रृंखला की पुष्टि करें।
Q3: क्या A16B-1210-0030 का उपयोग 3 के बजाय केवल 2 अक्षों के लिए किया जा सकता है?
हाँ। बोर्ड 3 अक्षों तक का समर्थन करता है, लेकिन सभी तीन चैनलों का उपयोग करना आवश्यक नहीं है। एक 2-अक्ष सीएनसी खराद (एक्स और जेड) तीन अक्ष चैनलों में से दो का उपयोग करता है; तीसरा चैनल बिल्कुल अप्रयुक्त है। सीएनसी पैरामीटर कॉन्फ़िगरेशन निर्धारित करता है कि कौन से चैनल सक्रिय हैं और कौन से अप्रयुक्त छोड़ दिए गए हैं।
Q4: यदि A16B-1210-0030 पर तीन अक्षों में से केवल एक ही विफल हो जाए तो क्या होगा?
यदि अक्ष बोर्ड पर एक चैनल विफल हो जाता है - उदाहरण के लिए, वाई-अक्ष आउटपुट में खराबी उत्पन्न होती है - केवल वह अक्ष अलार्म उत्पन्न करता है। अन्य दो कुल्हाड़ियाँ सामान्य रूप से कार्य करती रह सकती हैं। हालाँकि, मशीन विफल अक्ष की आवश्यकता वाले किसी भी प्रोग्राम को निष्पादित नहीं कर सकती है। दोषपूर्ण चैनल को पुनर्स्थापित करने के लिए A16B-1210-0030 को बदलें; बोर्ड सभी तीन अक्षों पर काम करता है, इसलिए घटक-स्तरीय बोर्ड की मरम्मत के अलावा इसे बदलना ही एकमात्र मरम्मत विकल्प है।
Q5: क्या A16B-1210-0030 को बदलने के लिए किसी सीएनसी पैरामीटर परिवर्तन की आवश्यकता है?
सामान्यतः, नहीं. सीएनसी अक्ष पैरामीटर - सर्वो लूप लाभ, अक्ष असाइनमेंट और स्थिति त्रुटि सीमा सहित - सीएनसी के पैरामीटर मेमोरी में संग्रहीत होते हैं, अक्ष बोर्ड में नहीं। A16B-1210-0030 को समान विनिर्देश के बोर्ड के साथ बदलने से पैरामीटर संशोधन की आवश्यकता के बिना अक्ष इंटरफ़ेस हार्डवेयर पुनर्स्थापित हो जाता है। मशीन को उत्पादन पर लौटाने से पहले सत्यापित करें कि सभी कुल्हाड़ियाँ कम गति पर सही ढंग से चलती हैं।
