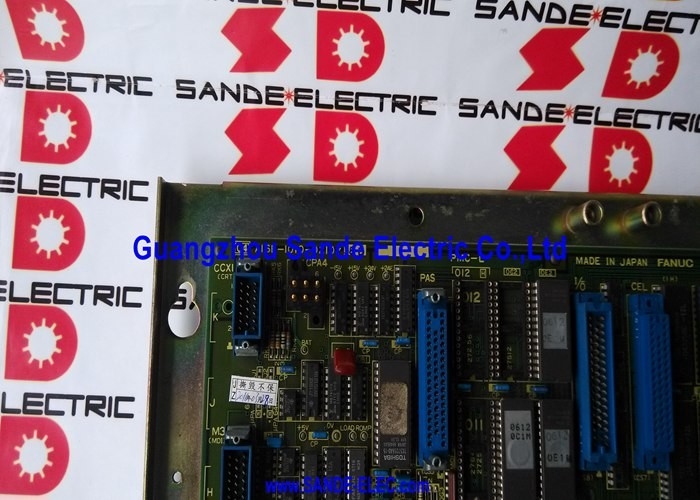

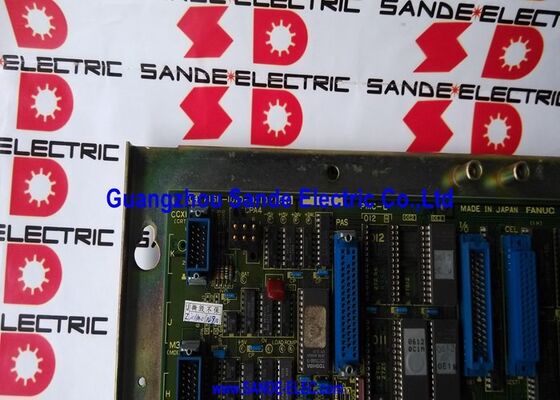

अक्ष नियंत्रण बोर्ड A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC सीरीज 10/11 डुअल एनालॉग ऐड-ऑन एक्सिस बोर्ड ∙ 2-एक्सिस / पल्स कोडर × 2 / 5th और 6th एक्सिस / 10-M / 10-T / F11 / F110

अक्ष गणना का विस्तार करना ️ "अक्ष जोड़ें" का क्या अर्थ है

FANUC सीरीज 10 और सीरीज 11 सीएनसी प्लेटफार्म बहु-अक्षीय मशीन टूल्स के लिए डिज़ाइन किए गए हैं। आधार प्रणाली अपने मुख्य अक्ष बोर्डों के माध्यम से अक्षों की एक परिभाषित संख्या को नियंत्रित करती है।लेकिन कुछ मशीनों के लिए आधार विन्यास प्रदान करता है की तुलना में अधिक धुरी की आवश्यकता होती है:

उदाहरण के लिए, दो टावरों वाले सीएनसी लेथ को चार अक्षों की आवश्यकता होती है, पहली टावर के लिए एक्स 1, जेड 1 और दूसरी के लिए एक्स 2, जेड 2। 5 अक्षीय मशीनिंग केंद्र को तीन रैखिक अक्षों के साथ दो घूर्णी अक्षों की आवश्यकता होती है।इन अनुप्रयोगों दो या तीन अक्षों मुख्य सीएनसी बोर्ड अकेले संभाल से अधिक हैं.

A16B-1210-0430 विस्तार बोर्ड है जो इस अंतर को बंद करता है।इस बोर्ड को सीएनसी में प्लग करने से सिस्टम में दो अतिरिक्त एनालॉग एक्सिस चैनल जोड़े जाते हैं, जिससे सीएनसी अपनी बेस एक्सिस की संख्या से मशीन द्वारा आवश्यक उच्च संख्या तक बढ़ जाती है।A16B-1210-0430 स्थापित होने के साथ, 2-अक्षीय आधार प्रणाली से 4-अक्षीय मशीन संभव हो जाती है, या 5-अक्षीय और 6-अक्षीय कॉन्फ़िगरेशन उपलब्ध हो जाता है।

प्रमुख विनिर्देश

अनुप्रयोग ️ ट्विन टर्रेट लेथ्स और 5-अक्षीय मशीनिंग सेंटर

A16B-1210-0430 आमतौर पर दो मशीन प्रकारों में दिखाई देता हैः

ट्विन-टर्नेट सीएनसी टर्नःदो उपकरण टावरों, प्रत्येक अपने स्वयं के एक्स और जेड अक्ष के साथ। मुख्य अक्ष बोर्ड पहले टावर (X1, Z1) को नियंत्रित करता है। A16B-1210-0430 दूसरे टावर अक्षों (X2, Z2) को जोड़ता है,एक मशीन पास में सिंक्रनाइज़ या स्वतंत्र जुड़वां टावर मोड़ने में सक्षम.

5-अक्षीय मशीनिंग केंद्र:मुख्य बोर्ड से तीन रैखिक धुरी; A16B-1210-0430 में चौथी और पांचवीं घूर्णी धुरी (आमतौर पर A और B या B और C) जोड़ी जाती है।यह विन्यास जटिल एयरोस्पेस और मर / मोल्ड घटकों के लिए एक साथ 5-अक्ष समोच्च की अनुमति देता है.

अनुप्रयोग परिदृश्य

ट्विन-ट्विन टर्रे टर्न अक्ष दोषःदो टावरों के साथ एक सीएनसी लेथ दूसरे टावर के एक्स-अक्ष पर एक अलार्म विकसित करता है। निरीक्षण से पुष्टि होती है कि ए 16 बी -1210 -0430 एड-ऑन एक्स बोर्ड गलती का स्रोत है।बोर्ड को बदलने से दूसरे टावर की धुरी का संचालन बहाल हो जाता है.

5-अक्ष मशीनिंग केंद्र 5-अक्ष अलार्मःFANUC सीरीज 10-MF नियंत्रण चलाने वाले एक मशीनिंग केंद्र में 5 वीं धुरी पर एक निरंतर सर्वो अलार्म विकसित होता है। ड्राइव और मोटर की कार्यक्षमता की पुष्टि करने के बाद,A16B-1210-0430 जोड़ने अक्ष बोर्ड दोष के रूप में पहचाना जाता है. बोर्ड प्रतिस्थापन अलार्म को हल करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A16B-1210-0430 का उपयोग सीरीज 12 या सीरीज 16 सीएनसी के साथ किया जा सकता है?

A16B-1210-0430 को विशेष रूप से एनालॉग युग के सीरीज 10 और सीरीज 11/110 सीएनसी प्लेटफार्मों के लिए डिज़ाइन किया गया है।श्रृंखला 12 और बाद के FANUC डिजिटल सिस्टम विभिन्न अक्ष बोर्ड वास्तुकला और विभिन्न जोड़-अक्ष बोर्ड का उपयोग करते हैं. A16B-1210-0430 डिजिटल अक्ष इंटरफेस सीएनसी के साथ संगत नहीं है.

Q2: कौन सी DC सर्वो ड्राइव A16B-1210-0430 के साथ संगत हैं?

यह बोर्ड FANUC के M-सीरीज DC वेग नियंत्रण एम्पलीफायरों के साथ इंटरफेस करता है, विशेष रूप से 6047 और 6050 मॉडल।ये एसी सर्वो ड्राइव पर संक्रमण से पहले FANUC की उत्पाद श्रृंखला में अंतिम पीढ़ी के डीसी सर्वो ड्राइव थे. यह बोर्ड श्रृंखला 10 के लिए FANUC AC सर्वो ड्राइव की पहली पीढ़ी के साथ भी काम करता है। बाद के FANUC AC डिजिटल ड्राइव (अल्फा, बीटा श्रृंखला) इस एनालॉग इंटरफ़ेस बोर्ड के साथ संगत नहीं हैं।

Q3: क्या A16B-1210-0430 को हटाने से मुख्य अक्ष के चैनल प्रभावित होते हैं?

A16B-1210-0430 एक विशुद्ध रूप से additive बोर्ड है ∙ यह मुख्य बोर्ड के मौजूदा अक्षों को प्रभावित किए बिना सिस्टम में दो अक्ष चैनल जोड़ता है।हटाने या A16B-1210-0430 को बदलने मुख्य बोर्ड के 2 या 3 अक्ष चैनलों को बाधित नहीं करताकेवल दो अतिरिक्त धुरी (आमतौर पर 5 वें और 6 वें) इस बोर्ड की स्थिति से प्रभावित होते हैं।

प्रश्न 4: A16B-1210-0430 को सीएनसी नियंत्रक रैक में कैसे रखा जाता है?

बोर्ड सीरीज 10/11 सीएनसी नियंत्रक रैक में एक परिभाषित स्लॉट में प्लग किया जाता है जो अतिरिक्त अक्ष मॉड्यूल के लिए निर्दिष्ट स्लॉट है।स्लॉट स्थिति FANUC श्रृंखला 10/11 हार्डवेयर कनेक्शन मैनुअल में निर्दिष्ट हैबोर्ड के किनारे का कनेक्टर रैक के बैकप्लेन के साथ इंटरफेस करता है; इमदादी ड्राइव केबल बोर्ड के फ्रंट पैनल कनेक्टर से एनालॉग आउटपुट और पल्स कोडर फीडबैक सिग्नल के लिए कनेक्ट होते हैं।

Q5: प्रतिस्थापन A16B-1210-0430 को स्थापित करने के बाद किन सीएनसी मापदंडों को सेट करने की आवश्यकता है?

अतिरिक्त धुरी के लिए पैरामीटर ∙ धुरी प्रकार (रैखिक या घूर्णी), यात्रा की दिशा, पल्स कोडर रिज़ॉल्यूशन (मोटोर रिवोल्यूशन प्रति पल्स), धुरी नाम असाइनमेंट,और सर्वो लूप लाभ को प्रतिस्थापन के बाद सत्यापित किया जाना चाहिए. ये सीएनसी के मुख्य पैरामीटर मेमोरी में रखे जाते हैं और बोर्ड की प्रतिस्थापन द्वारा ही नहीं बदला जाता है।मशीन को उत्पादन में वापस लाने से पहले पैरामीटर सेटिंग्स की पुष्टि करना सुनिश्चित करता है कि नया बोर्ड स्थापित होने के साथ ऐड-ऑन अक्ष सही तरीके से व्यवहार करें.
