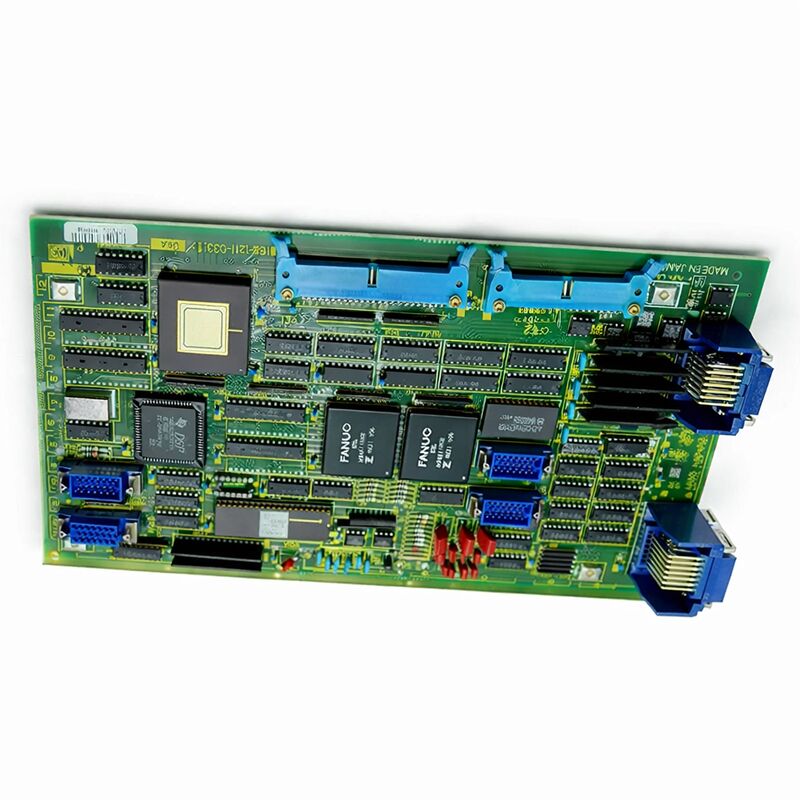

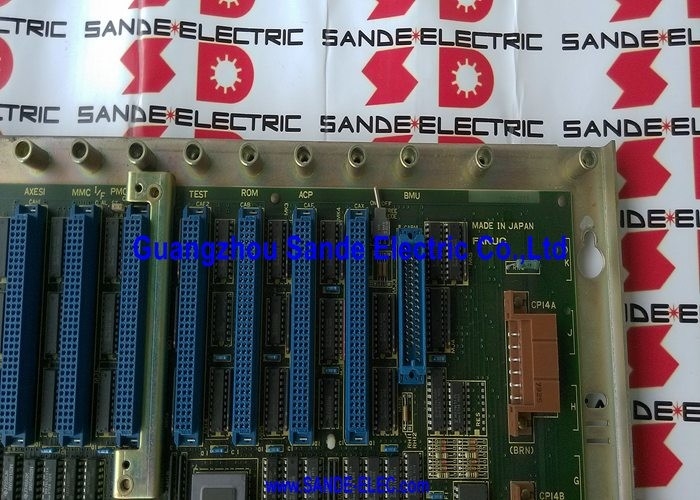

सर्किट बोर्ड A16B-1210-0450 A16B12100450 A16B-121O-O45O

FANUC A16B-1210-0450 ∙ अतिरिक्त अक्ष रिज़ॉल्वर पीसीबी ∙ प्रणाली 11, दोहरे रिज़ॉल्वर इनपुट, जापान मूल

भाग संख्याःA16B-1210-0450

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:अतिरिक्त अक्ष रिज़ॉल्वर पीसीबी (आर,आर प्रकार)

बोर्ड श्रृंखलाःA16B-1210

रिज़ॉल्वर इनपुटः2 (डुअल रिज़ॉल्वर)

संगत प्रणालियाँ:FANUC प्रणाली 11 (11A)

अवलोकन

A16B-1210-0450 FANUC प्रणाली 11 सीएनसी नियंत्रण के लिए अतिरिक्त अक्ष रिज़ॉल्वर पीसीबी है।यह दोहरे रिज़ॉल्वर फीडबैक इनपुट प्रदान करता है, दो रिज़ॉल्वर प्रकार के ट्रांसड्यूसर से स्थिति और गति संकेत स्वीकार करता है जो नियंत्रक के आधार विन्यास से परे अतिरिक्त अक्षों से जुड़ा होता है.

बोर्ड इन रिज़ॉल्वर संकेतों को सीएनसी के अक्ष नियंत्रण एल्गोरिथ्म के लिए उपयोग करने योग्य स्थिति और वेग डेटा में संसाधित करता है।

रिज़ॉल्वर फीडबैक सिस्टम 11 पीढ़ी में FANUC अक्ष प्रणालियों के लिए मानक स्थिति संवेदन तकनीक थी।रिज़ॉल्वर कठोर इलेक्ट्रोमैकेनिकल ट्रांसड्यूसर हैं जो शाफ्ट कोण को एनालॉग विद्युत संकेतों में परिवर्तित करते हैं.

इनका कोई अर्धचालक घटक नहीं होता है जो पर्यावरण के संपर्क में होता है और वे ऑप्टिकल एन्कोडर की तुलना में कंपन, तापमान भिन्नता और संदूषण को बेहतर ढंग से सहन करते हैं।FANUC के सिस्टम 11 युग की मशीनों ने मानक और अतिरिक्त दोनों अक्षों पर व्यापक रूप से रिज़ॉल्वर फीडबैक का उपयोग किया.

प्रणाली 11 के लिए अतिरिक्त अक्ष बोर्ड एक विशिष्ट मशीन विन्यास आवश्यकता को संबोधित करता है।

आधार प्रणाली 11 नियंत्रक अक्षों का एक प्राथमिक सेट संभालता था।

जब किसी मशीन औजार को अतिरिक्त धुरी की आवश्यकता होती थी ∙ चौथी या पांचवीं धुरी, एक घूर्णी मेज, एक सहायक रैखिक धुरी ∙ A16B-1210-0450 उन अतिरिक्त पदों के लिए फीडबैक इंटरफ़ेस प्रदान करता था।इस बोर्ड के बिना, अतिरिक्त अक्षों के पास सीएनसी के लिए कोई स्थिति प्रतिक्रिया पथ नहीं है।

प्रमुख विनिर्देश

रिज़ॉल्वर फीडबैक

रिज़ॉल्वर ट्रांसफार्मर सिद्धांतों पर काम करते हैं। रोटर पर एक प्राथमिक घुमाव एक उत्तेजना संकेत प्राप्त करता है। स्टेटर पर दो माध्यमिक घुमाव, 90 डिग्री के साथ,शाफ्ट कोण के साइन और कोसिनोस के आनुपातिक आउटपुट वोल्टेज का उत्पादन.

इन दोनों आउटपुटों का अनुपात एक ही मोड़ के भीतर स्थिति को विशिष्ट रूप से परिभाषित करता है। इस बोर्ड पर एक इलेक्ट्रॉनिक सर्किट एनालॉग साइन और कोसिनस सिग्नल को डिजिटल स्थिति मान में परिवर्तित करता है।

यह सिग्नल प्रोसेसिंग A16B-1210-0450 का मुख्य कार्य है।

कच्चे रिज़ॉल्वर सिग्नल एनालॉग वोल्टेज के रूप में आते हैं। बोर्ड के रिज़ॉल्वर-टू-डिजिटल रूपांतरण सर्किट सीन/कोसिन्यूस आयाम पढ़ता है, कोण की गणना करता है,पूर्ण स्थिति निर्धारित करने के लिए वृद्धिशील परिवर्तनों का पता लगाता है, और परिणाम को सीएनसी के धुरी नियंत्रण सॉफ्टवेयर को स्थिति गणना के रूप में देता है।

इस बोर्ड पर दो रिज़ॉल्वर इनपुट में से प्रत्येक स्वतंत्र है।

एक्सिस 1 का रिज़ॉल्वर एक इनपुट से, एक्सिस 2 का रिज़ॉल्वर दूसरे से जुड़ता है। बोर्ड दोनों को एक साथ संभालता है, दोनों अक्षों के लिए स्थिति डेटा को नियंत्रक को वितरित करता है।

FANUC प्रणाली 11 संदर्भ

FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.

इस प्रणाली में एक मॉड्यूलर बोर्ड आर्किटेक्चर का प्रयोग किया गया था जहां विभिन्न कार्यात्मक बोर्ड ️ मुख्य सीपीयू, जोड़ अक्ष, विकल्प बोर्ड ️ नियंत्रक रैक में स्लॉट पर कब्जा कर लिया गया था।

A16B-1210 श्रृंखला इस नियंत्रक पीढ़ी के लिए विकल्प और अतिरिक्त-अक्ष बोर्ड परिवार को कवर करती है।

-०४५० वो रिज़ॉल्वर वेरिएंट है ् े जिन मशीनों के अतिरिक्त अक्ष रिज़ॉल्वर फीडबैक का उपयोग करते हैं।

अतिरिक्त अक्षों पर पल्स कोडर (एनकोडर) फीडबैक का उपयोग करने वाली मशीनों में एक ही श्रृंखला में विभिन्न बोर्ड वेरिएंट का उपयोग किया जाता है।

प्रणाली 11 की मशीनें उन सुविधाओं में सेवा में रहती हैं जो अपने उत्पादन उपकरण को अच्छी तरह से बनाए रखती हैं।

इस नियंत्रक पीढ़ी के लिए मरम्मत भागों को नए उत्पादन के बजाय अधिशेष और नवीनीकृत इन्वेंट्री से प्राप्त किया जाता है।

दोष निदान ️ जब यह बोर्ड संदिग्ध है

एक अक्ष दोष जो विशेष रूप से अतिरिक्त अक्षों से अलग है जबकि प्राथमिक अक्ष सामान्य रूप से चलते हैं, उन अक्षों को विशेष रूप से संभालने वाले हार्डवेयर की ओर इशारा करते हैं।

A16B-1210-0450 दो अतिरिक्त रिज़ॉल्वर अक्षों के लिए फीडबैक इंटरफेस को कवर करता है।

यदि उन अक्षों में स्थिति त्रुटियां, बहाव, या सर्वो अलार्म दिखाई देते हैं जबकि प्राथमिक अक्ष प्रभावित नहीं होते हैं, तो यह बोर्ड जांच करने के लिए पहले हार्डवेयर में से एक है।

रिज़ॉल्वर केबल की खराबी और रिज़ॉल्वर-टू-बोर्ड कनेक्टर की खराबी बोर्ड की विफलता के समान लक्षण पैदा करती है। बोर्ड को बदलने से पहले, रिज़ॉल्वर केबलों को क्षति के लिए जांचें, कनेक्टर सीटों की पुष्टि करें,और बोर्ड के resolver कनेक्टर्स पर resolver उत्तेजना संकेत को मापने.

यदि उत्तेजना मौजूद है और रिज़ॉल्वर आउटपुट सही हैं लेकिन सीएनसी अभी भी अलार्म करता है, तो बोर्ड के रूपांतरण सर्किट में गलती हो सकती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सिस्टम 11 मशीन पर चौथी धुरी पर एक सर्वो अलार्म दिखाई देता है। पहले तीन धुरी ठीक हैं। क्या A16B-1210-0450 गलती हो सकती है?

एक सर्वो अलार्म जो अतिरिक्त अक्ष बोर्ड द्वारा सेवा की गई अक्षों से अलग है, जिसमें प्राथमिक अक्षों को प्रभावित नहीं किया गया है, इस बोर्ड या रिज़ॉल्वर फीडबैक पथ में एक दोष के अनुरूप है।पहले रिज़ॉल्वर केबल और उनके कनेक्टर की जाँच करें.

यदि केबल बरकरार हैं और रिज़ॉल्वर सही ढंग से परीक्षण करता है, तो बोर्ड का रिज़ॉल्वर-टू-डिजिटल रूपांतरण अगला संदिग्ध है।

Q2: क्या एक रिज़ॉल्वर को A16B-1210-0450 से स्वतंत्र रूप से परीक्षण किया जा सकता है?

हाँ. सही उत्तेजना आवृत्ति और वोल्टेज लागू करने के लिए resolver के प्राथमिक घुमावदार और मापने साइन और cosine आउटपुट. एक ज्ञात शाफ्ट कोण पर,आउटपुट आयाम उस कोण के साइन और कोसिनस को प्रतिबिंबित करना चाहिए.

यदि रिज़ॉल्वर आउटपुट सही हैं और बोर्ड अभी भी त्रुटि की सूचना देता है, तो बोर्ड दोष है। यदि रिज़ॉल्वर आउटपुट गलत या अनुपस्थित हैं, तो रिज़ॉल्वर या इसकी केबल दोष है।

Q3: क्या यह बोर्ड सीधे विभिन्न सिस्टम 11 सीएनसी इकाइयों के बीच विनिमेय है?

A16B-1210-0450 कार्यात्मक रूप से इसके रिज़ॉल्वर इनपुट प्रकार (डुअल रिज़ॉल्वर) और सिस्टम 11 आर्किटेक्चर के साथ इसकी संगतता द्वारा परिभाषित है।

यदि प्रतिस्थापन बोर्ड पर एक ही भाग संख्या है, तो यह हार्डवेयर संगत प्रतिस्थापन है।

स्थापना के बाद, अतिरिक्त अक्षों के लिए अक्ष मापदंडों को सही ढंग से सेट की पुष्टि करें ¢ समाधान से संबंधित मापदंडों को सत्यापित करने की आवश्यकता हो सकती है।

प्रश्न 4: मशीन मुख्य अक्षों पर रिज़ॉल्वर फीडबैक और अतिरिक्त अक्षों पर एन्कोडर का उपयोग करती है। क्या A16B-1210-0450 का उपयोग किया जा सकता है?

नहीं. A16B-1210-0450 विशेष रूप से रिज़ॉल्वर (R,R) संस्करण है. यदि अतिरिक्त अक्ष पल्स कोडर (एन्कोडर) प्रतिक्रिया का उपयोग करते हैं,एन्कोडर इंटरफ़ेस प्रकार से मेल खाने वाला एक अलग A16B-1210 संस्करण आवश्यक है.

प्रतिस्थापन की सोर्सिंग करने से पहले मौजूदा बोर्ड के लेबल की जाँच करें।

प्रश्न 5: इस बोर्ड को स्पेयर के रूप में कैसे स्टोर किया जाना चाहिए?

सूखे वातावरण में कमरे के तापमान पर एंटी-स्टेटिक पैकेजिंग में रखें। अत्यधिक तापमान और आर्द्रता से बचें।

बोर्ड में कोई बैटरी नहीं है और सामान्य घटक उम्र बढ़ने से परे कोई अपघटनकारी घटक नहीं हैं।

यदि बोर्ड को लंबे समय तक भंडारण में रखा गया है, तो स्थापना से पहले किनारे के कनेक्टर और रिज़ॉल्वर इनपुट कनेक्टरों को ऑक्सीकरण के लिए जांचें।
