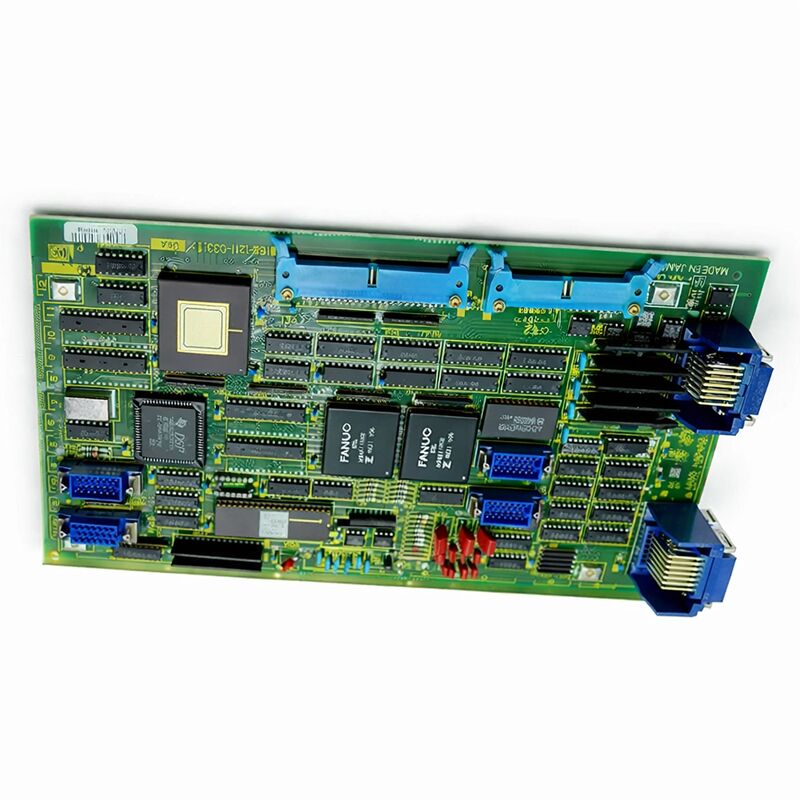

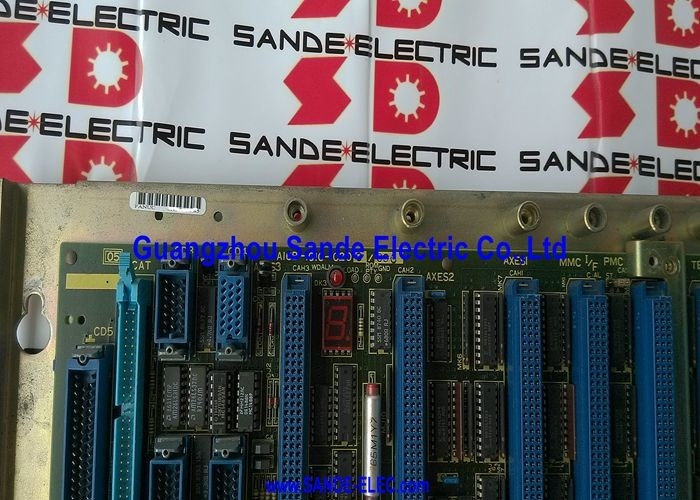

FANUC A16B-1211-0270 | सिस्टम 10 / 11 डिजिटल कंट्रोल ऐड-एक्सिस पीसीबी — 2 एक्सिस, जापान मूल

भाग संख्या: A16B-1211-0270

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: डिजिटल कंट्रोल ऐड-एक्सिस पीसीबी (2 चैनल)

बोर्ड श्रृंखला: A16B-1211

संगत सिस्टम: FANUC सिस्टम 10, सिस्टम 11

एक्सिस गणना: 2 (अतिरिक्त एक्सिस)

विवरण: 10/11 डिजिटल कंट्रोल ऐड एक्सिस पीसीबी, 2 एक्सिस

अवलोकन

A16B-1211-0270 FANUC के सिस्टम 10 और सिस्टम 11 सीएनसी कंट्रोलर के लिए 2-एक्सिस अतिरिक्त एक्सिस कंट्रोल बोर्ड है। यह एक विस्तार बोर्ड है — स्टैंडअलोन कंट्रोलर नहीं — जो दो अतिरिक्त एक्सिस के लिए डिजिटल सर्वो नियंत्रण प्रदान करके मौजूदा सिस्टम 10/11 सीएनसी कॉन्फ़िगरेशन की एक्सिस गणना का विस्तार करता है।

इस बोर्ड को बेस सिस्टम 10/11 इंस्टॉलेशन में जोड़ने से उन मशीनों को संचालित करने की अनुमति मिलती है जिन्हें मानक कॉन्फ़िगरेशन द्वारा प्रदान की जाने वाली एक्सिस की तुलना में अधिक नियंत्रित एक्सिस की आवश्यकता होती है, जो उसी सिद्ध कंट्रोलर प्लेटफॉर्म के भीतर काम करती हैं।

FANUC के सिस्टम 10 और सिस्टम 11 उच्च-प्रदर्शन सीएनसी प्लेटफॉर्म थे जिन्हें जटिल मशीनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया था — बड़े मशीनिंग केंद्र, मल्टी-पैलेट उत्पादन लाइनें, और समन्वित मल्टी-एक्सिस गति की आवश्यकता वाली मशीनें।

बेस कंट्रोलर एक्सिस गणना अक्सर पर्याप्त होती थी, लेकिन सबसे अधिक मांग वाले मशीन डिजाइनों को और विस्तार की आवश्यकता होती थी। A16B-1211-0270 ने दो अतिरिक्त डिजिटल रूप से नियंत्रित एक्सिस के साथ वह विस्तार प्रदान किया।

बोर्ड अपने युग के डिजिटल सर्वो ड्राइव के साथ इंटरफेस करता है। सिस्टम 10/11 मशीनें आमतौर पर FANUC एस श्रृंखला और समान डिजिटल ड्राइव इकाइयों का उपयोग करती थीं, और एक्सिस विस्तार बोर्ड का डिजिटल इंटरफ़ेस इन ड्राइव से मेल खाता था।

इस बोर्ड द्वारा सेवित दो अतिरिक्त एक्सिस सीएनसी सिस्टम में पूरी तरह से एकीकृत हैं — वे प्राथमिक एक्सिस के साथ समन्वित गति में भाग लेते हैं, पार्ट प्रोग्राम में मानक नियंत्रणीय एक्सिस के रूप में दिखाई देते हैं, और सिस्टम में किसी भी अन्य एक्सिस के समान जी-कोड कमांड का जवाब देते हैं।

मुख्य विनिर्देश

सिस्टम 10/11 आर्किटेक्चर और एक्सिस विस्तार

FANUC के सिस्टम 10 और सिस्टम 11 उत्पाद लाइन का हिस्सा थे जिसने FANUC को अपने युग में सीएनसी बाजार के उच्च अंत में स्थापित किया। इन कंट्रोलर ने बड़े, सक्षम मशीन टूल्स को संचालित किया — बड़े वर्कस्पेस, उच्च सामग्री हटाने की दर, और मांग वाली सटीकता आवश्यकताओं वाली मशीनें।

एक्सिस विस्तार आर्किटेक्चर एक जानबूझकर डिजाइन विकल्प था: बेस कंट्रोलर को एक परिभाषित एक्सिस गणना के आसपास बनाकर और अधिक की आवश्यकता वाले अनुप्रयोगों के लिए विस्तार बोर्ड प्रदान करके, FANUC ने एक लचीला प्लेटफॉर्म बनाया जो मौलिक रूप से अलग कंट्रोलर की आवश्यकता के बिना मशीन डिजाइनों की एक विस्तृत श्रृंखला की सेवा कर सकता था।

A16B-1211-0270 सिस्टम 10/11 कॉन्फ़िगरेशन में दो एक्सिस जोड़ता है।

इस बोर्ड का उपयोग करने वाली मशीन में, कंट्रोलर का इंटरपोलेशन लॉजिक सभी एक्सिस को एक साथ समन्वयित करता है — मुख्य कंट्रोलर बोर्ड से प्राथमिक एक्सिस और इस विस्तार बोर्ड से अतिरिक्त एक्सिस।

पार्ट प्रोग्राम एक एकीकृत प्रणाली के रूप में सभी एक्सिस पर संचालित होता है। चार या अधिक एक्सिस पर एक साथ गति की आवश्यकता वाला एक कंटूर सभी एक्सिस के समन्वय में चलते हुए निष्पादित होता है, भले ही प्रत्येक एक्सिस को कौन सा भौतिक बोर्ड संभालता हो।

इस बोर्ड पर डिजिटल इंटरफ़ेस एक प्रमुख विशेषता थी। डिजिटल एक्सिस नियंत्रण ने पहले के एनालॉग एक्सिस इंटरफ़ेस दृष्टिकोणों की तुलना में बेहतर शोर प्रतिरक्षा और अधिक सुसंगत व्यवहार प्रदान किया।

एक बड़े सीएनसी मशीन कैबिनेट के जटिल विद्युत वातावरण में — मोटर पावर केबल, एन्कोडर फीडबैक केबल, और नियंत्रण सिग्नल केबल सभी निकटता में चल रहे हैं — डिजिटल सिग्नल अखंडता एक व्यावहारिक लाभ था।

एक्सिस बोर्ड एक महत्वपूर्ण उप-प्रणाली के रूप में

मशीन के दृष्टिकोण से, अतिरिक्त एक्सिस बोर्ड एक वैकल्पिक अतिरिक्त नहीं है — उन मशीनों पर जिन्हें इसके कार्य की आवश्यकता के लिए बनाया गया था, यह मुख्य कंट्रोलर बोर्ड जितना ही आवश्यक है। पांच-एक्सिस एक साथ मशीनिंग के लिए डिज़ाइन की गई मशीन अपने इच्छित संचालन को केवल तीन नियंत्रणीय एक्सिस के साथ नहीं कर सकती है।

जब A16B-1211-0270 विफल हो जाता है, तो इसके द्वारा सेवित दो अतिरिक्त एक्सिस अनुपलब्ध हो जाती हैं, और मशीन की क्षमता शेष प्राथमिक एक्सिस गणना की अनुमति तक कम हो जाती है।

यह महत्वपूर्णता का मतलब है कि उन ऑपरेशनों के लिए एक परीक्षणित स्पेयर हाथ में रखना विवेकपूर्ण है जहां सिस्टम 10/11 मशीनें उत्पादन कार्यक्रम में योगदान करती हैं जिन्हें आसानी से अनियोजित डाउनटाइम को अवशोषित नहीं किया जा सकता है।

बोर्ड इतना पुराना है कि आवश्यकता पड़ने पर प्रतिस्थापन प्राप्त करने में लीड टाइम लग सकता है।

सक्रिय स्पेयर प्रबंधन उस स्थिति से बचाता है जहां बोर्ड की विफलता एक लंबी मशीन आउटेज बन जाती है।

इस उम्र के बोर्डों पर रखरखाव

A16B-1211-0270 FANUC के सिस्टम 10/11 युग का एक उत्पाद है — बोर्ड जो अब कई दशक पुराने हैं। इलेक्ट्रॉनिक घटक उम्र बढ़ते हैं। इलेक्ट्रोलाइटिक कैपेसिटर, जो इस बोर्ड पर पावर कंडीशनिंग और सिग्नल प्रोसेसिंग सर्किट में दिखाई देते हैं, की सीमित सेवा जीवन होती है जो सीएनसी कंट्रोलर कैबिनेट की ऑपरेटिंग स्थितियों के तहत वर्षों में मापी जाती है।

एक बोर्ड जो अनियमित व्यवहार दिखा रहा है — रुक-रुक कर एक्सिस दोष, अलार्म जो स्पष्ट यांत्रिक या विद्युत कारण के बिना आते और जाते हैं — अक्सर कैपेसिटर गिरावट के शुरुआती चरण को प्रदर्शित करता है। यह विनाशकारी विफलता के बजाय उम्र का संकेत है, और यह अक्सर घटक-स्तरीय नवीनीकरण के माध्यम से प्रतिवर्ती होता है।

बोर्ड के इलेक्ट्रोलाइटिक कैपेसिटर को समान विनिर्देश के नए घटकों से बदलने से बिजली आपूर्ति कंडीशनिंग बहाल हो जाती है और बोर्ड को कई और वर्षों तक विश्वसनीय सेवा में वापस लाया जा सकता है।

बोर्ड नवीनीकरण इस उम्र और कमी के घटकों के लिए एक किफायती विकल्प है।

मूल-विनिर्देश प्रतिस्थापन बोर्डों को प्राप्त करना कितना मुश्किल है, यह देखते हुए, पेशेवर रूप से नवीनीकृत और कार्यात्मक रूप से परीक्षण किया गया बोर्ड एक उच्च-मूल्य संसाधन है।

अक्सर पूछे जाने वाले प्रश्न

Q1: सिस्टम 11 मशीनिंग सेंटर पर, चौथी और पांचवीं एक्सिस दोनों पावर-ऑन पर अलार्म करती हैं। पहली तीन एक्सिस सामान्य हैं। क्या A16B-1211-0270 इसका संभावित कारण है?

विस्तार बोर्ड द्वारा सेवित दोनों एक्सिस की एक साथ विफलता, जबकि प्राथमिक एक्सिस सामान्य रहती हैं, एक्सिस विस्तार बोर्ड की विफलता के लिए विशिष्ट दोष पैटर्न है। दोनों विफल एक्सिस A16B-1211-0270 को अपने सामान्य बोर्ड के रूप में साझा करती हैं।

यदि चौथी और पांचवीं एक्सिस के लिए सर्वो ड्राइव और मोटर क्षतिग्रस्त नहीं पाए जाते हैं, तो विस्तार बोर्ड प्राथमिक संदिग्ध है।

बोर्ड के कनेक्टर के पूरी तरह से लगे होने की जांच करके निष्कर्ष निकालने से पहले कि बोर्ड विफल हो गया है।

Q2: A16B-1211-0270 पर दो एक्सिस में से केवल एक ही अलार्म उत्पन्न करती है। अन्य विस्तार एक्सिस सामान्य है। क्या यह बोर्ड या ड्राइव/मोटर का संकेत देता है?

दो-एक्सिस विस्तार बोर्ड से एकल-एक्सिस विफलता अधिक अस्पष्ट है। यदि बोर्ड में एकल-चैनल सर्किट विफलता (उस विशिष्ट चैनल के लिए इनपुट सर्किट या आउटपुट ड्राइवर) है, तो बोर्ड एक एक्सिस को विफल कर सकता है जबकि दूसरा कार्यात्मक रहता है।

हालांकि, एकल-एक्सिस विफलताएं अधिक सामान्यतः उस विशिष्ट एक्सिस पर ड्राइव, मोटर या केबल की विफलता का संकेत देती हैं।

बोर्ड के विफल होने का निष्कर्ष निकालने से पहले प्रभावित एक्सिस पर ड्राइव और मोटर का परीक्षण करें। यदि बाहरी घटकों को अच्छा पाया जाता है, तो बोर्ड के एकल-चैनल सर्किट विफल हो गया है।

Q3: वर्षों की विश्वसनीय सेवा के बाद, अतिरिक्त एक्सिस ने कभी-कभी स्थिति त्रुटियां दिखाना शुरू कर दिया जो स्वयं को ठीक करती हैं। कोई अलार्म उत्पन्न नहीं होता है। क्या हो रहा है?

अलार्म उत्पन्न किए बिना स्व-सुधार स्थिति त्रुटियां विस्तार एक्सिस पथ में रुक-रुक कर सिग्नल गड़बड़ी का सुझाव देती हैं, न कि स्पष्ट घटक विफलताओं का।

सबसे संभावित कारण हैं: एक कनेक्टर जिसमें संपर्क प्रतिरोध विकसित हो रहा है, बोर्ड पर एक उम्र बढ़ने वाला कैपेसिटर जो कभी-कभी आपूर्ति गड़बड़ी पैदा करता है जो संक्षिप्त नियंत्रण सिग्नल गड़बड़ी का कारण बनता है, या एक केबल जिसमें रुक-रुक कर कनेक्शन होता है।

विस्तार एक्सिस पथ में सभी कनेक्टरों का निरीक्षण करें और उन्हें फिर से लगाएं।

यदि कनेक्टर सेवा के बाद स्थिति बनी रहती है, तो बोर्ड के कैपेसिटर अगला ध्यान केंद्रित होते हैं।

Q4: A16B-1211-0270 को हटा दिया गया और जांचा गया। कई इलेक्ट्रोलाइटिक कैपेसिटर में स्पष्ट उभार या इलेक्ट्रोलाइट रिसाव दिखाई देता है। क्या बोर्ड की मरम्मत की जा सकती है?

इलेक्ट्रोलाइटिक कैपेसिटर से स्पष्ट उभार या रिसाव इंगित करता है कि कैपेसिटर विफल हो गए हैं और उन्हें बदला जाना चाहिए। यह एक मरम्मत योग्य स्थिति है।

प्रभावित कैपेसिटर को डीसोल्डर किया जाना चाहिए और समान या समकक्ष विनिर्देश के नए कैपेसिटर से बदला जाना चाहिए।

बोर्ड को किसी भी इलेक्ट्रोलाइट अवशेष से साफ किया जाना चाहिए, जो रासायनिक रूप से सक्रिय है और यदि जगह पर छोड़ दिया जाए तो पीसीबी ट्रेस और आसन्न घटकों को नुकसान पहुंचा सकता है।

कैपेसिटर बदलने के बाद, बोर्ड को पुनः स्थापित करने से पहले कार्यात्मक रूप से परीक्षण किया जाना चाहिए। यह मरम्मत बोर्ड को प्रभावी ढंग से बहाल करती है।

Q5: सिस्टम 11 मशीन को बंद किया जा रहा है। क्या A16B-1211-0270 का उपयोग सिस्टम 10 मशीन में किया जा सकता है जिसे एक्सिस विस्तार की भी आवश्यकता है?

सिस्टम 10 और सिस्टम 11 दोनों A16B-1211-0270 की संगतता में दिखाई देते हैं।

सिस्टम 11 इंस्टॉलेशन से निकाला गया बोर्ड सिस्टम 10 मशीन में सीधे प्रयोग करने योग्य है या नहीं, यह विशिष्ट कंट्रोलर कॉन्फ़िगरेशन और किसी भी हार्डवेयर या सॉफ्टवेयर संस्करण आवश्यकताओं पर निर्भर करता है जो दो इंस्टॉलेशन के बीच भिन्न हो सकते हैं।

लक्ष्य मशीन में एक्सिस असाइनमेंट पैरामीटर बोर्ड के साथ संगत हैं, और स्थापना से पहले सिस्टम 10 और सिस्टम 11 एक्सिस विस्तार इंटरफेस के बीच किसी भी हार्डवेयर कॉन्फ़िगरेशन अंतर की पुष्टि करें।
